Машины для борьбы с вредителями

Машины для борьбы с вредителями и грибными болезнями с.-х. растений служат для опрыскивания растворами ядов и опыливания сухими пылевидными ядами раст. в целях борьбы с болезнями и вредителями. Существует 4 вида этих машин: 1) опрыскиватели, 2) опыливатели, 3) машины для мокрого и 4) сухого протравливания.

Опрыскиватели

Назначение опрыскивателя—равномерно наносить на раст. мельчайшие капельки раствора ядов. Основные части опрыскивателей: бак, резервуар, вмещающий раствор, насос, нагнетающий воздух, под давлением которого выбрасывается жидкость, и рукава с наконечниками (пульверизаторами), распыляющими ее.— Типы опрыскивателей. Ранцевый ручной — Тремасс: плоский медный резервуар с диафрагмовым насосом, брандспойтом и распылителем (рисунок 1 и 2).

Рисунок 1.

Во время работы одной рукой накачивается воздух в резервуар, а другой направляется струя жидкости на растения. Давление в аппарате 2—3 атмосфер Рабочая емкость резервуара 10— 15 л. Производительность до 0,75 га в рабочий день. Применяется главным образом на овощных культурах, ягодниках и виноградниках. — Пневматический—Автомакс (рисунок 3): цилиндрический медный резервуар.

Рисунок 2.

Рисунок 2. Продольный разрез опрыскивателя Тре-масс: 1—резервуар, наполненный жидкостью; 2— воздушный колпак; 3—камера насоса; 4—коленчатый вал; о—горловина для наливания раствора; 6—диафрагма; 7—выходное отверстие; S— вставное ситечко; 9—пневматический запор.

Рисунок 3. Продольный разрез опрыскивателя Авто-макс: 1—резервуар с жидкостью; 2—контрольная пробка; 3—поршень; 4—шток; 5—ручка насоса; 6—трубочка, проводящая воздух из цилиндра насоса в резервуар; 7—отверстия, через которые воздух проходит в манометр и резервуар; S—манометр; 9—наливное отверстие; 10—выводное отверстие, соединяющееся с резиновой трубкой.

Рисунок 4. Продольный разрез садового опрыскивателя Помона: 1—резервуар; 2—мешалка для раствора; 3—насосный цилиндр с поршнем; 4— шток, приводимый в движение рукояткой Ю; 5—воздушный чугунный колпак с заключенной внутри его выводной трубкой; 6 и 7—выводные отверстия; 8 и 9—резиновые шланги.

При работе выбрасывает струю жидкости под давлением сжатого воздуха, нагнетаемого насосом внутрь резервуара при предварительной зарядке аппарата. Давление—4—5 атмосфер Емкость резервуара 11 л. Производительность аппарата от 0,75 до 1 га в рабочий день.— Садовы й—П омона (рисунок 4): бочка с одноцилиндровым ручным насосом, приводимым в действие рычагом. Чтобы смесь выходила через шланги однородной, насос снабжен мешалками, которые приводятся в движение от поршневой штанги. Работает одновременно двумя шлангами. Устанавливается на двуколку или конную повозку. Производительность 2 га в рабочий день. — Конный полевой— 3 ар а (рисунок 5). Насос работает от ходового колеса системой зубчатых передач двойного действия, забирает жидкость из бака и под давлением в распыленном виде выбрасывает ее на раст. через наконечники. Распылители укреплены на складной железной трубе сзади хода экипажа. Распылителей—16. Ширина захвата 6,6 метров, емкость резервуара 320 л, бак опоражнивается в 17—20 минут. Производительность до 12 га в день. Конно-моторный опрыскиватель передвигается лошадьми. Нагнетающий и выбрасывающий механизмы работают от специального мотора. Производительность 15 га в рабочий день.

Рисунок 5. Продольный разрез опрыскивателя Зара: 1—резервуар; 2—наливное отверстие с крышкой; з—ситечко; 4—насос; 5—система передач от ходового колеса повозки, приводящая в действие насос; 6— складная штанга с распылителями; 7 и 11—резиновые шланги, приводящие раствор в распределительные штанги; S—манометр; 9—рычаг, включающий в действие систему передач; 10— мешалка.

Опыливатели — машины для опыливания сухими пылевидными ядами раст., зараженных вредителями. Ранцевый опыливатель Тип-Топ (рисунок 6) состоит из железного цилиндрического резервуара, кожаного меха, ручки, резинового шланга с наконечником и распылителя. Пылевидный яд, поступая из резервуара в нижнюю камеру, захватывается там струей воздуха, создаваемой работой мехов, и с силой выбрасывается оттуда наружу через распылитель. Применяется на ягодниках, виноградниках и полевых культурах. Производительность от 0,6 до 1 га в рабочий день.—В е н -тиляторный ранцевый системы ВЕК и другие выбрасывает яд сильной, равномерно действующей струей воздуха, создаваемой крыльчатым колесом-вентилятором. Производительность от 0,75 до 1,5 га в рабочий день.—Конный имеет мощный вентилятор, к-рый приводится в движение системой передач от ходового колеса двуколки. Сильной струей яд выдувается одновременно в несколько рукавов, что обусловлено шириной захвата опыливателя. Производительность 12 га в рабочий день.

Рисунок 6. Продольный разрез опыливателя Тип-Топ: 1 — верхняя камера резервуара; 2 — крышка с кольцевым резиновым зажимом, закрывающая боковое отверстие резервуара; 3—металлический совок для засыпки пылевидного яда в аппарат; 4—кожаный мех; 5— воздушный канал, приводящий нагнетаемый мехами воздух в нижнюю камеру 6; 7—выводное отверстие; 8, 9 и 10—сетка, терка, регулятор; 11—механизм привода, включающего при движении рукоятки аппарат в работу.

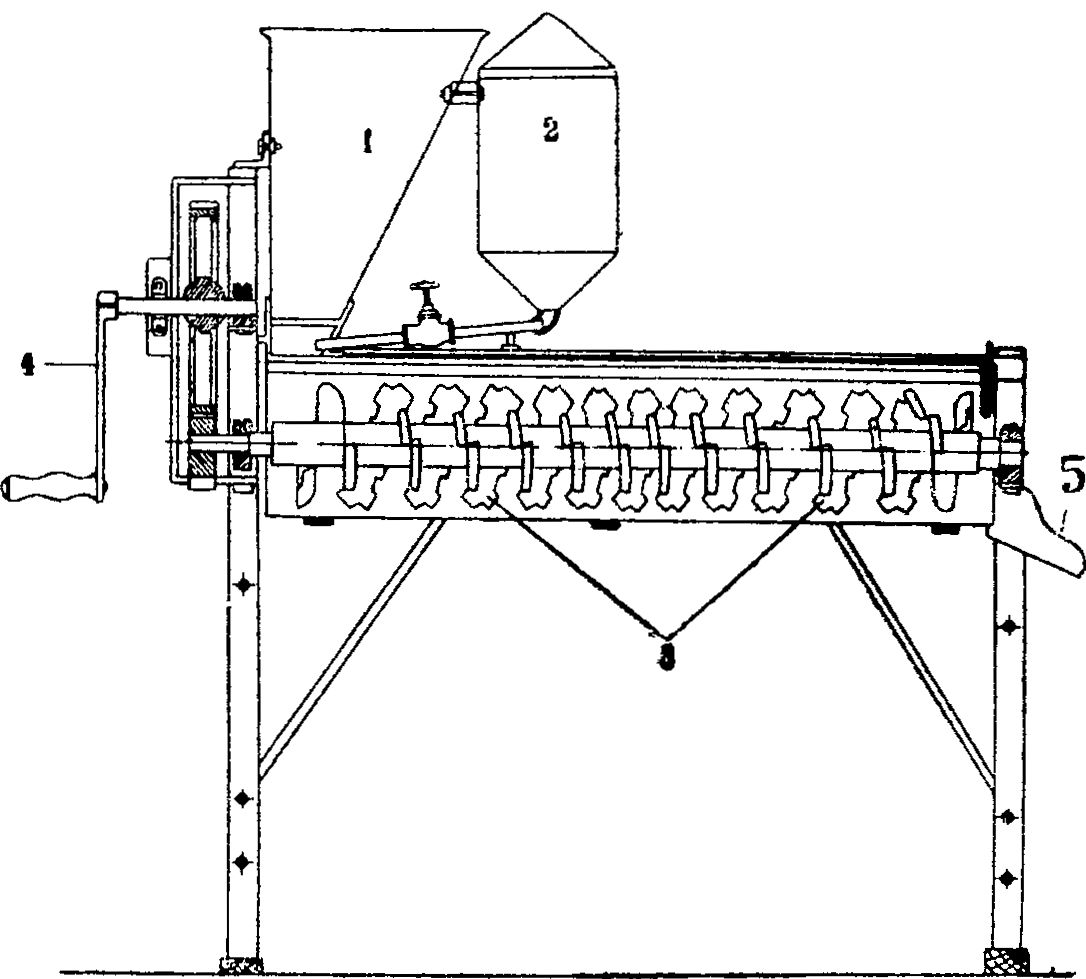

Рисунок 7. Продольный разрез машины Зоностреб для мокрого протравливания: 1—приемный ковш; 2—бак для раствора протравителя; 3—железный резервуар с бесконечным винтом; 4—рукоятка аппарата; 5—выводной ковш.

В конно-моторных опыливателях вентилятор приводится в действие мотором. — В америк. тракторном — Месенжер и другие действующий механизм аппарата приспособлен к мотору трактора. При опыливании раст. с самолета пылевидный яд выдувается в выводную трубку при помощи особого приспособления на само-л эте.—Производительность самолета до 500 га в день.

Рисунок 8. Внешний вид машины Победа: 1—приемный ковш; 2— рукоятка, приводящая в действие машину; 3—вращающийся барабан; 4—выводной ковш.

Машины для мокрого протравливания служат для быстрого и равномерного смачивания семян, зараженных головней, в растворах про-травителей-фунгисидов.—Б машине Гейда зерно погружается в раствор протравителя, откуда затем захватывается бесконечным винтом, поднимающим его наверх в выходной рукав. Производительность 1 тонна в час.

—В машине Зоностреб (рисунок 7) зерно, поступая из приемного ковша в резервуар, смачивается струей раствора фунгисида из баллона, находящегося рядом с приемным ковшом. Зерно, перемешиваясь в резервуаре, бесконечным винтом продвигается к выходному отверстию. Производительность 1 тонна в час.

—Машина Экстра устроена по тому же принципу. Пропускная способность ее 1 тонна в час.

Машины для сухого протравливания служат для протравливания семян сухими пылевидными фунгисида-ми и делятся на машины прерывного и непрерывного действия. В машинах прерывного действия Идеал и Урожай зерно и необходимое количество пылеобразного фунгисида засыпаются в барабан. Затем барабан в течение 5 минут вращается со скоростью 45—60 оборотов в 1 минут Протравленное таким образом зерно высыпается, после чего аппарат заряжается вновь. Производительность машины Идеал при загрузке барабана 50 килограмм зерна—0,5 тонн в час. Производительность машины Урожай при одновременной загрузке 100 килограмм—1 тонна в час. В машинах непрерывного действия процесс протравливания семян проходит без остановки машин и подача зерна и яда в них автоматическая, постоянная. Машина Победа (рисунок 8) работает так же и в один день пропускает до 15 тонн зерна. Машина АБВ-1 (рисунок 9), наиболее мощная и приспособленная для работы в крупных х-вах, имеет следующие главные части: 1) элеватор с ковшом для зерна, 2) опыливатель (баю для фунгисидов и регулятор подачи яда), 3) смеситель, 4) автоматический отвес для отвешивания протравленного зерна в каждый мешок и 5) мотор. Производительность машины до 10 тонн в час. В СССР М. должен быть с в изготовляет завод «Вулкан» (Ленинград). В. Мегалов.

Рисунок 9. Внешний вид машины АБВ-1: 1—приемный ковш; 2—элеватор, поднимающий зерно; 3— жолоб, подающий зерно в опылитель 4; 5—бак для пылеобразных протравителей; 6—цилиндр с системой воронок, в котором происходит перемешивание зерна с протравителями; 7—желоба, подающие зерно в распределительные ящики 8.

Лит.: Александров П., Вредные насекомые и борьба сними, М.—Л., 1 931; Аристовы., Вредные насекомые плодового сада, М.—Л., 1 932; Траппмап В., Борьба с вредителями, Основы и методы защиты растений, М.—Л., 1 932; Холодковский Н., Курс энтомологии теоретической и прикладной, т. I, 4 изд., М.—Л., 1927; Цыганков С., Краткий справочник по аппаратуре, применяемой в борьбе с вредителями сельско-хозяйственных культур, М.—Л., 1 931.
