Нивелирование

Нивелирование, действия на местности для определения абсолютных или условных высот (отметок) точек земной поверхности (смотрите Высот измерение). Определение высот точек земной поверхности служит основой многих технических работ при организации территории крупных соц. х-в— колхозов, совхозов и МТС. При проведении дорог,оросительных и осушительных канав, прокладке водопровода, устройстве канализации ит. п. необходимо прежде всего определить отметки точек вдоль направлений, избранных для всех этих сооружений. При планировке мест для больших гражданских сооружений требуется знать высоты“ точек на протяжении более или менее обширных площадей земной поверхности. Если нивелирование производится по направлению основной линии сооружения (оси дороги, канала и тому подобное), то его называют продольным. Иногда, как например при Н. дорог, к продольному присоединяют еще и поперечное нивелирование, которое делается через определенные промежутки основной линии. Такое Н. называется продольно-поперечным. При Н. площадей обыкновенно по всей нивелируемой поверхности разбивают сеть взаимно пересекающихся прямых линий или прокладывают продольные нивелирные хода с поперечниками. Перед производством Н. разбивается пикетаж. На линии Н. отмечаются точки через каждые 100 метров (пикеты) и точки перелома местности (плюсовые точки). Пикетные и плюсовые точки закрепляются на местности деревянными колышками. Для сохранения на местности результатов нивелировок на длительный период по линии Н. закладывают прочные знаки—репера, представляющие собой каменные столбы, отрезки рельсов или водопроводных труб, деревянные сваи, чугунные диски и тому подобное. Репера закапываются в землю ниже глубины промерзания почвы или закладываются в солидных сооружениях—цоколи зданий, устои мостов и тому подобное (стенные репера, или марки). По обе стороны оси Н. снимается полоса местности по 50 метров в каждую сторону: контуры леса, пашни, луга, части селений и тому подобное. Результаты разбивки пикетажа и съемки контуров местности заносятся в пикетажный журнал из графленой бумаги—миллиметровки.

Рисунок 1.

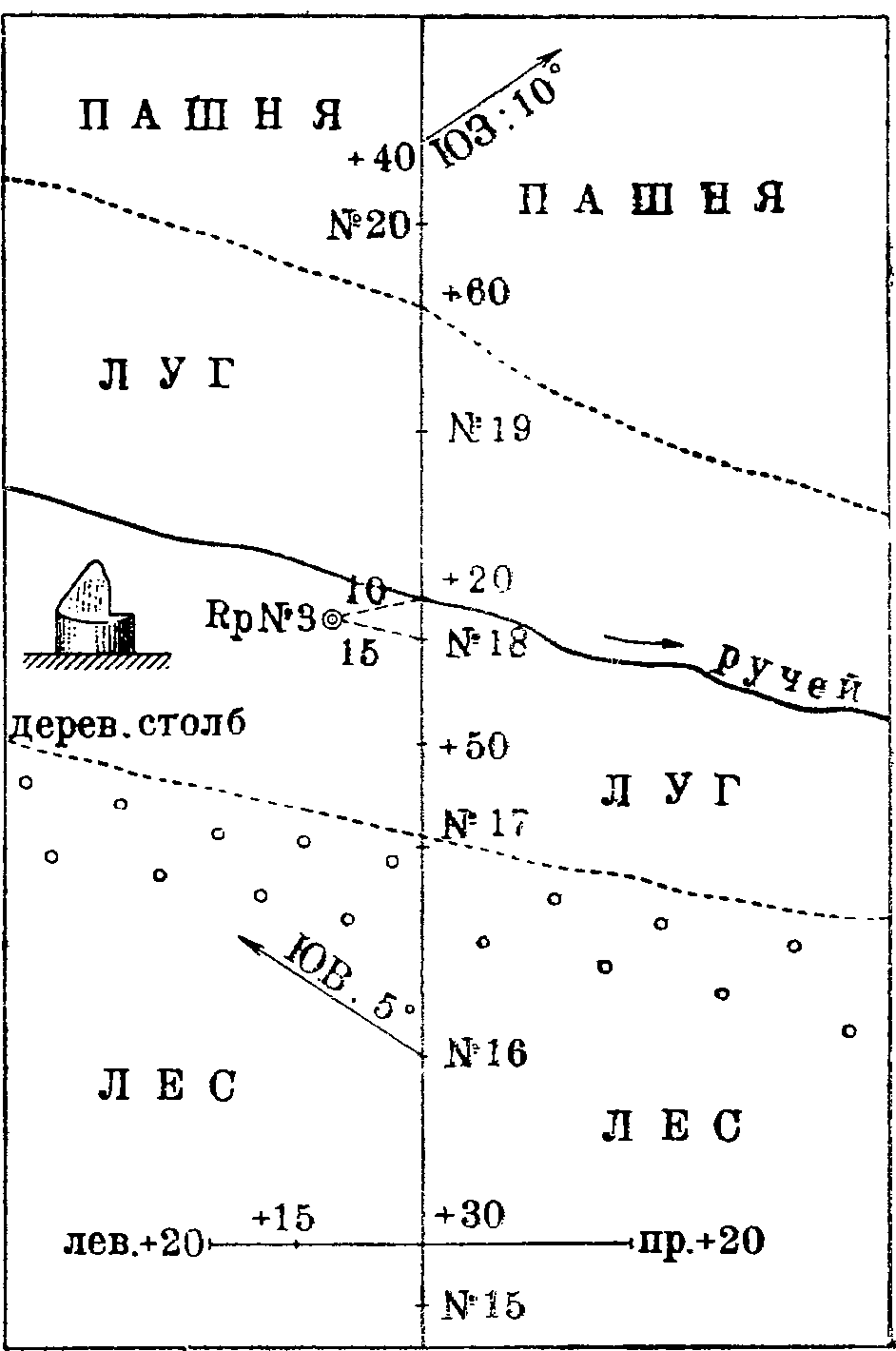

На рисунке 1 по середине страницы журнала проведена линия: она показана выпрямленной, то есть повороты ее обозначены условно стрелками, идущими вправо или влево, в зависимости от направления поворотов линии. Надписи над стрелками показывают направление линии относительно стран света; например ЮВ: 5° значит, что линия идет на Юго-Восток и с направлением на Юг образует угол 5°. № 15, № 16, № 20—пикеты; +50, +20, +60—плюсовые точки. У ручья поставлен репер № Я. В стороне зарисован вид репера (деревянный столб). Наточке № 15 + 30 разбит поперечник.

Рисунок 2.

Н. идет вслед за разбивкою пикетажа: при помощи нивелира (рисунок 2) определяют отметки закрепленных на местности точек. Н. начинается от репера, абсолютная отметка которого известна; если такой репер отсутствует, то начальную отметку нулевого пикета берут условно, например 100 метров. При производстве Н. ведется нивелирный журнал.

Рисунок 3.

Нивелирный журнал.

№ станций	Точки	Отсчеты по рейкам в миллиметров			Превышения (±) в миллиметров	Отметки в метрах
		задняя	промежуточн	передняя
I	№ 0 + 30 № 1	1 458 — —	— 1 400 —	— — 1 480	— +58 -22	100,000
						100,058
						99,978
II	№ 1 + 80 пр. +20 № 2	1 200 — — —	— 1 170 1 574 —	— — — 1 120	— + 30 —374 + 80	99,978
						100,008
						99,604
						100,058
III	+ 80 лев. +20	1 780 —	— —	— 210	— + 1 570	100,008 101,578

Установив нивелир на станции I (рисунок 3), посылают реечников на пикеты № 0 и № 1.

Нивелировщик, смотря в трубу, производит отсчеты—сперва по задней (на пикете № 0), затем по передней (на пикете № 1) рейкам; отсчеты записываются в соответствующие графы журнала. После этого рейка с пикета № 0 переносится на точку+30, производится по ней отсчет, и результат записывается в графу промежуточных точек журнала. По окончании работы на станции I нивелир переносят на станцию II, а рейка с точки + 30 переносится на пикет № 2. Точки поперечников нивелируются с основных станций как плюсовые точки. На крутых же поперечниках приходится делать дополнительные станции,т.к. рейки на них располагаются выше или ниже горизонта визирования основной станции. Так например правая часть поперечника занивелирована со станции II, а левая—с дополнительной станции III. Вычисление отметок при геометрическом нивелировании показано в журнале. Отметка пикета № 0—условная—принята равной 100,000 метров.

Пример вычислений для станции I

Превышение между точками № 0 ’ и + 30.. 1 458 1 400 - +58 миллиметров

Превышение между точками № 0 и № 1 .. 1 458 1 480 - 22 миллиметров

Отметка точки +зо.1оо,ооо+о,058-юо,о58 м

Отметка точки № 1 . 100,000 0,022—99,978 м

По отметкам точек составляется профиль (СМ.). Н. Поляков.

Лит.: Бик А., Учебник низшей геодезии, 13 изд., М,—Л, 1 932; Курс геодезии, под ред. Ф. Красовского, часов 1, 3 изд., М,—Л., 1 931; Орлов П., Курс геодезии, 3 изд., М.—Л., 1 931; Соловьев С., Основной курс низшей геодезии, 2 чч., 5 изд., М.—Л., 19 31.
