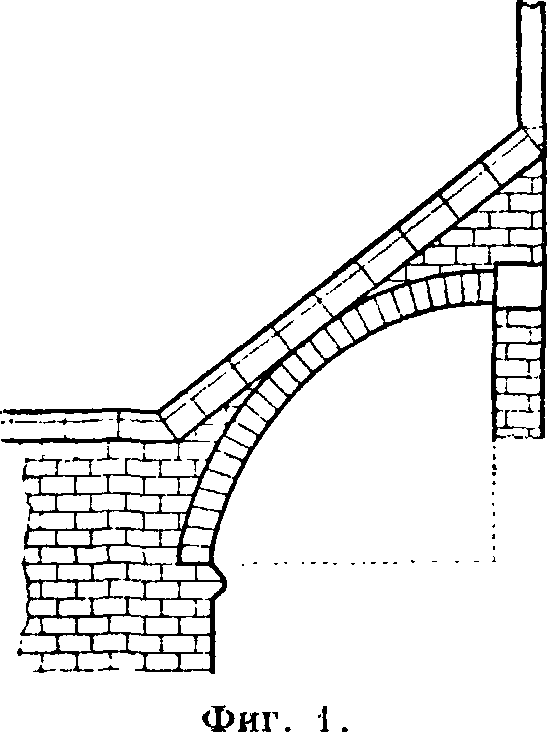

Арка, конструкция для перекрытия отверстий в стенах или между двумя отдельными столбами; выполняется различной формы и мощности, из естественных камней, кирпича, бетона и железобетона. А. возводятся: а) с целью ограничения отверстий в стене в верхних частях; б) для восприятия веса вышележащих частей (сводов, перекрытий, лестниц и тому подобное.); в) для придания устойчивости сводам, стенам и отдельным столбам (подпорные А., фигура 1) с передачей давления на части, надежно устойчивые; г) для пере-

фцг. дачи давления от отдельных опор или частей на грунт, иод ними непосредственно не находящийся (обратные А., фигура 2); д) для защиты нижележащих частей от разрушения (разгрузные А.), причем А. последней конструкции применяются также для передачи давления в стенах на те места, где оно может быть воспринято (фигура 3); е) наконец А. служат архитектурным украшением зданий и применяются в качестве декоративного мотива. В зависимости от отношения подъема А. к их пролету они называются: а) сжатыми,

если h (подъем) менее половины I (пролета);

б) возвышенными,

. I

если h > -g ; в) п о л о-

г и м и, если h <£ γ_β Z, и г) п л о с к и м и, если h=от у₆ до уи I. По

Фигура з. форме А. носят назва ния: а) полуциркульные (фигура 4), б) эллиптические возвышенные и сжатые, в) коробовые различных очертаний, д) стрельчатые, е) ползучие (фигура 1), ж) к и-левые, з) м а в р и т а н с к и е, или подковообразные, и) лопаст

ные в 3, 5 и 7 лопастей (фигура 5) и лучковые. А., перекрывающие в стенах оконные или дверные проемы, часто называются перемычками, и к ним присоединяются все вышепоименованные названия А.

Пролет

I Стрель-1 чатые

Полуцир кульные

Плоские

1 до

ОТ

от

2.0 метров.

2.0 до 3,0 м

3.0 до 5.3 м

! V» кирп. 1 I¹/·.· >

1 кирп.

IV. *

2 »

I¹/. кирп. 2 »

2 V. »

Кладка А. производится по кружалам, на известковом или цементном растворе, с соблюдением перевязи швов и перпендикулярности сопрягающих швов к опалубке, причем начинают работу одновременно от обеих пят и замок, загоняют ударами деревянных колотушек. В А. обратных кладка начинается с замка и равномерно идет к пятам. Вследствие того, что А. после рас-кружаливания дают нек-рую осадку (от у₈₀до У гео пролета), кружалам дают в середине соответственное повышение. Раскру-жаливание А. производят через 4—6 недель после окончания кладки, постепенно. Безопасное напряжение в А. допускается: для сложенных из бутового камня на цементном растворе —

5 килограмм {см²; из кирпича на известковом растворе — 7 килограмм{см²; из кирпича на цемент, растворе—12 килограмма{см²; из клинкера на цементном растворе — Фигура 5.

14—20 килограмм/см²; из штучного гранита на цементном растворе — 40 килограмм{см²; из штучного песчаника на цементном растворе—15—30 килограмм{см²; из штучного известняка на цементном растворе — 25 килограмм{см².
