Бабка делительная

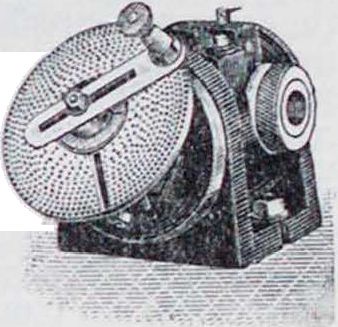

Бабка делительная (фигура 1) применяется при работе на фрезерн. станках, когда окружность цилнндрич. предмета требуется разделить на определен, число равных частей, наир, при нарезке шестерни с задан, числом зубьев. Б.д. привинчивается наглухо к рабочему столу станка. Наглавном шпинделе станка S (фигура 2) сидит червячное колесо В (фигура 2, поперечный разрез) с 40 зубьями
40 оборотов для того, чтобы шпиндель S с поводковым ом d и обрабатываемым предметом повернулся на один оборот. Если же потребуется повернуть шпиндель например на »/м оборота (то есть разделить окружность обрабатываемого цилиндрического предмета на 16 частей), то рукоятку надо будет повернуть на 40 : 16=2,Д оборота. Для осуществления таких дробных частей одного оборота пользуются делительным диском 1 с несколькими рядами отверстий, расположенных на одинаковом расстоянии одно от другого по концентрическим окружностям. При этом оттягивают назад головку фигура 1. рукоятки J, соединенную с пружинящим штифтом Р, и поворачивают рукоятку на требуемое число отверстий, после чего вставляют штифт в соответствующее отверстие. Этот штифт устанавливается радиально для любой из концентрических окружностей делительного диска. Если наприм. требуется нарезать шестерню с 18 зубьями, то, после фрезеровки
1
(у большинства америк. машин), зацепляющимися с однооборотным червяком А на валу О, несущем на своем конце рукоятку J так, что последнюю следует повернуть на первого промежутка между двумя зубьями, ее надо будет поворачивать для каждого последующего промежутка на Vie оборота, для чего рукоятку J придется поворачи-
вать каждый раз на 40 : 18=‘22/в оборота. В таком случае выбирают на делительном диске окружность с числом отверстий кратным знаменателю 9 (например 36), устанавливают по ней штифт Р и поворачивают рукоятку сперва на два полных оборота, а затем на 30×2/в=8 отверстий, после чего фрезеруют второй промежуток и повторяют эту операцию для всех последующих промежутков. Когда же при помощи имеющихся дополнительных дисков оказывается невозможным произвести требуемое деление, то прибегают к комбинированному методу, при котором вращают не только рукоятку, но и делительный диск (при помощи особого приспособления) в одну и ту же сторону или в разные стороны, руководствуясь при этом прилагаемыми обычно к таким бабкам таблицами. Для фрезеровки конических предметов приходится иногда устанавливать делительную бабку под некоторым углом к рабочему столу, для чего отвинчивают болты К и поворачивают корпус ее Т. Угол наклона отсчитывается по циферблату. Если обрабатываемый предмет устанавливается на центрах, то пользуются второй задней бабкой с. Б. д. применяются при фрезеровке разверток, метчиков, небольших цилиндрич. и коническ. шестерен (последние—приближен, способом: одним прямым проходом фрезера по середине промежутка между зубьями и двумя проходами под углом с боков), а также и винтовых колес. Помимо фрезерных станков Б. д. применяются и на шлифовальных, токарных и сверлильных станках·—для сверления отверстий, расположенных по окружности, на одинаковом расстоянии одно от другого. в Пальм.
