Ветряная мельница

Ветряная мельница, мельница, оборудованная обычно только жерновыми поставами небольшой производительности и приводимая в движение ветряным двигателем. В. м. состоит из небольшого здания, в центре которого проходит вертикальный вал, верхним концом соединяющийся посредством двух конич. зубчатых колес с валом ветряного двигателя, а нижним концом приводящий в действие жерновые поставы. Двигателем В. м. служат 4—6 крыльев, насаженных на вал, наклонен, к горизонту под углом ок. 10°. Различают В. м. двух видов— немецкие и голландские. Немецк. В. м. характеризуются тем, что для расположения плоскости крыльев перпендикулярно к направлению ветра вал и крылья ветряного двигателявращаютсявместе со зданием мельницы; такие мельницы называются также козловыми, т. к. все здание располагается на особых козлах с одной осью вращения по середине. Голландск. В. м., называемые также шатровыми, отличаются от немецких тем, что поворачивание вала и крыльев достигается перемещением на особых катках верхнего шатра мельницы, причем здание остается неподвижным.

В. м., обладая такими качествами, как дешевизна и простота устройства, а также дешевизна эксплуатации, страдают и многими недостатками, причем главный из них кроется в неравномерности ветра: при отсутствии его мельница должна стоять; при слабом ветре бегун вращается медленно, и зерно плохо дробится; при сильном — бегун вращается слишком быстро, и мука перегревается. Что касается мощности двигателей В. м., то

о ней можно судить по следующим данным: двигатель голланд. мельницы на 4 постава развивает ок. 20 Η⁵ и работает с кпд около 0,5—0,6; мельница немецкого типа, устанавливаемая на козлах и поворачивающаяся на вертикальной оси, должен быть легче, а потому имеет обычно один-два постава и двигатель

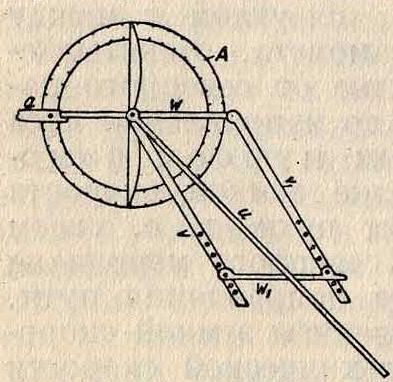

ее развивает мощность от 5 до 10 Н⁵ с кпд около 0,4—0,5. На фигуре представлена В. м., приводимая в действие ветряным двигателем (смотрите) современного типа, вращающим вал а, на конце которого насажена конич. шестерня б, сцепляющаяся с другой такой же шестерней г на горизонтальном валу д. Зерно загружается в постав В, и продукт размола из последнего винтом Е подается к самотаске Д, которая поднимает его во второй этаж мельницы; из самотаски по течке к продукт поступает в бурат Г, где он просевается, и мука выходит по течке л, а отруби—ПО течке М. В. Прокофьев.
