Голофаны

Голофаны, прессованные прозрачные стекла, выпущенные под таким названием в начале текущего столетия и нашедшие применение в качестве отражающих, преломляющих или светорассенвающих деталей осветительных приборов. Главной особенностью Г. является то, что они строятся на основании точных теоретич. расчетов, по принципам геометрической оптики. Изобретатель, франц. физик Елопдель разработал вопрос о том, как заранее определить форму и характер призматич. поверхности колпака, чтобы получить от него желательное све-тораепределение. Г. изготовляются путем прессования в специальных металлич. формах с точно обработанными поверхностями. Потери света в Г. невелики (ок. 8—10%); в этом отношении они уступают только зеркальным рефлекторам. Внешние очертания Г. могут быть сделаны в соответствии с архитектурными формами и характером отделки освещаемых помещений, без ухудшения светотехническ. свойств самих колпаков. К недостаткам Г. следует отнести следующее: 1) прозрачное стекло колпаков недостаточно уменьшает яркость светящегося тела, так что слепящее действие па глаз источников света с Г. лишь немного слабее действия так называемым «голых» источников; 2) пыль, оседая на призматич. поверхности рефлектора, попадает довольно глубоко в промежутки между призматическ. выступами, так что для удаления пыли приходится колпак снимать и мыть в воде. Сложность чистки Г. явилась главным препятствием к их широкому распространению. В последние годы появились Г., снабженные наружной алюминиевой покрышкой для уменьшения загрязнения стеклянных рефлекторов.

Г. делятся на следующие основные группы:

1) открытые колпаки, 2) рефракторы для симметричного и несимметричного светорас-иределеиия и 3) замкнутые осветительные приборы.

Открытые колпаки действуют б. ч. по принципу полного внутреннего отражения света; для осуществления такого отражения, на наружной поверхности открытых Г. вьшрессованы такие призмы, чтобы весь падающий на них световой поток после полного внутреннего отражения поступал в освещаемое пространство (фигура 1). Открытые Г. строятся трех типов: тип Е (экстенсивный), тип 1 (интенсивный) и тип F (фокусирующий). Колпаки типа Е дают максимальную силу спета под углом 45—50° от надира и предназначаются для тех случаев практики, когда нужно осветить небольшое помещение при помощи одного прибора, подвешенного в центре его, или же для освещения продолговатых помещений при помощи одного ряда осветительных приборов; между высотой подвеса Я и расстоянием приборов друг от друга L рекомендуется соотношение: /»<2Я. Колпаки типа I дают максимальную силу света под углом в 25—35° от надира; применяются они для освещения больших и высоких помещений; при размещении приборов рекомендуется брать I.

^ 1,5Я. Колпаки типа Рдают концентрирован. светораспре-деление с максимальной силой света под углом от 0 до 10° от надира; применяются они для освещения очень высоких помещений, а также в тех случаях, когда необходимо получить сильное освещение отдельных мест помещения, например, операционного стола, витрины, прилавка и тому подобное.; между L и Я рекомендуется соотношение: L <Я.

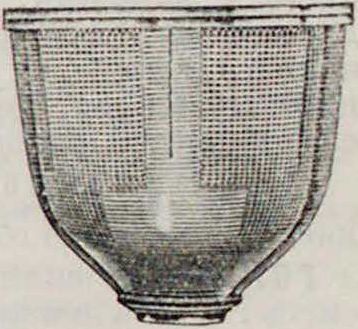

Рефрактор ы для наружного освещения, называемые иногда диоптрическими стеклами, составляются обычно из двух частей, уложенных одна в другую (фигура 2). Внешний колпак имеет гладкую наружную поверхность и призматическую внутреннюю, причем призмы на ней идут вертикально; внутренний колпак имеет гладкую внутреннюю поверхность и призматическую наружную, причем призмы на ней идут кольцевыми рядами. Назначение внутреннего рефлектора за-

Фигура 2. Фигура з.

i сличается в том, чтобы при его помощи лучи света, идущие внутри зоны под углом 0—50° от надира, преломились и направились внутри зоны под углом 50—80°; призмы этого колпака, отклоняя падающие лучи к своему основанию, именно так и перераспределяют световой поток. Для фонарей наружного освещения такие рефракторы являются весьма подходящими. Внешний колпак, не меняя светораспределения, созданного внутренним колпаком, лишь ослабляет яркость. Рефракторы несимметрич. светораспределения получили распространение главн. образом в приборах наружного освещения, помещаемых на пересечении улиц. На фигуре 3 представлен тип голофана, концентрирующий световой поток только в двух взаимно перпендикулярных направлениях; при таком рефракторе один осветительный прибор может удовлетворительно осветить каждую из пересекающихся улиц.

Замкнутые Г. получили распространение главным образом в декоративных осветительных арматурах.

Лит.: Сироти иски ii Л. И., Основы техники элсктрич. освещения, М.—Л., 1924; Зеленцов Μ. Е.Световая техника, Л., 1925; Ferguson O.J., Electric Lighting, Ν. Y., 1920. Л. Белкннд.
