Дамастовый станок

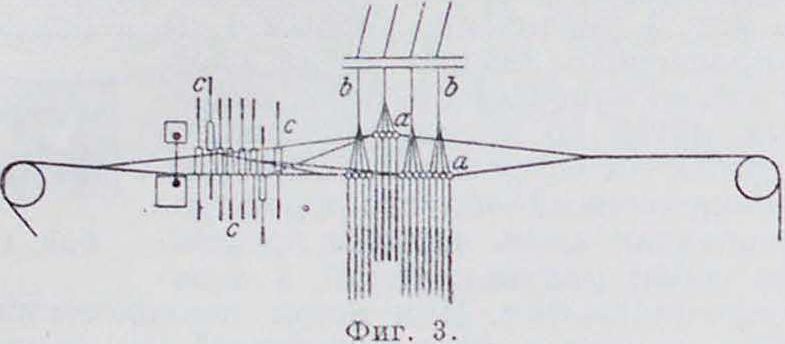

Дамаст0вый станок, ткацкая машина для изготовления дамастовой ткани, то есть такого переплетения, в раппорте которого вместо каждой основной и уточной нити взято 2, 3,4 нити. Если принять, например, на фигуре 1 увеличение равным’4, то каждый закрашенный квадрат будет соответствовать подъему четырех основных нитей во время образования четырех соседних зевов, каждый же незакрашенный—опусканию их; закрашенная часть чертежа представит собой рисунок ткани, а незакрашенная—фон. При таком переплетении связь основы и утка получилась бы очень слабою, и нити легко могли бы смещаться друг но другу. Чтобы предотвратить это, их укрепляют и в рисунке и в (фоне введением какого-либо добавочного переплетения (фигура 2). Такую ткань можно выработать, пользуясь одновременно кареткой Жаккарда и переборной кареткой с ремизом, как показано на фигуре 3. Здесь каждая нить основы пробрана в особую лицу а; последние в количестве, соответствующем группе, привязывают к одному рамнику жаккардовой машины рамным шнуром b. Жаккардова машина, т. о., совершает подъем и опускание групп. Для образования же переплетения в группе применяют ремизки с с удлиненным до 8 сантиметров глазком, который позволяет, с одной стороны, перемещаться нитям основы иод действием жаккард. машины, а с другой стороны, действовать на них ремизкам. Па фигура 2 показаны проборка и проступание ремизок. При этом способе раооты основные нити скрещиваются в зеве, что вызывает в них излишнее удлинение и натяжение и заставляет уменьшать высоту зева, применять малые челноки и работать с незначительной скоростью станка. Имеется несколько конструкций спец. Д. с.: Гюнтера, Шлейхераи Гроссе, Кондермана и др.

На фигуре 4 приведена схема наиболее распространенного Д. с. Г. Гюнтера. В нем рисунок вырабатывается жаккардовой машиной А, крючки а которой расположены горизонтально. К рамному шнуру Ь каждого крючка привязывается группа аркатных шнуров с численно равная увеличению. Далее аркатные шнуры соединяются с трубочками </. Через (1 пропускаются шнуры от лиц с прикрепленные другими концами к пластинам /. Эти пластины могут переметаться но вертикали вверх и вниз, направляемые прутками /г, и, кроме того, качаться около прутков влево или вправо, почему их называют иногда маятниками. Пластины имеют внизу треугольные вырезы, к-рыми они могут опираться или на ножи к или на ножи к. Трубочки, пластины и ножи в

Фигура 1.

87664627

Фигура 2.

совокупности образуют маятниковую машину В, которая служит для переплетения основы и утка в группах нитей, поднимаемых фигурной машиной А. Движение ножей

маятниковой машины и картона фигурной машины производится особым прибором. Машина А во время образования зева отклоняет влево часть трубочек, которые перемещают соответствующие маятники и ставят их под действие ножей к. На маятники трубочек, оставшихся в покое, могут действовать ножи к. Ножи к и к движутся соответственно переплетению основных нитей рисунка и фона, то есть при каждом ударе станка часть их поднимается, часть же остается неподвижной. Число ножей к и к должен быть кратным ч нитей переплетения рисунка и фона

Фигура i.

в отдельности. Например, если рисунок вырабатывается S-ремизным атласом, а фон— 5-ремизиым, то надо взять по 5x8=40 тех и других. Благодаря тому, что маятники рисунка и фона перемещаются независимо друг от друга, скрещивания нитей в зеве не получается.

Лит.: Монахов А. Д. Ткацкое производство, с атласом, И. 1923; 1 р е б и е р Э., Ткачество, пер. с нем., М., 1905; U о n a t F., Technologic ci.Jacquard-Weberii. Lpz.—W. 1902. И. Новиков.
