Дамбы

Дамбы, возвышения в виде вала, устраиваемые: 1) для нроложения пути над водой, оврагом, в русле реки; 2) для защиты местности или сооружений от разлива рек, колебаний уровня озера или моря, от селевых вод; 3) для выправления течения реки; 4) для обеспечения правильной работы головных ирригационных сооружений; 5) для ограждения искусственных водоемов и каналов— морских, речных, оросительных. Дамбы устраивают земляные, фашинные, каменные, карабурные, сипайные., габионные и смешанного типа.

Путевые дамбы. Д. дороги пая и ж е-лезнодоро ж н а я устраивается для иро-ложения пути над водой и имеет ширину по верху в зависимости от пропускной способности дороги(однопутная,двухпутная),а откосы—в зависимости от качества грунта и высоты Д. Крутизна откосов Д.при крупном постелистом камне—от 1:1 до 1:1 V“; при средних размерах камня—от 1:1²/, до 1:1 у,;

при песчаных Д.—от 1:1¹ ₂ до 1:3 (в зависимости от качества песка и от возможности воздействия воды на Д., иапр., при разливах рек); при глинист, и суглинистых грунтах— от 1:1^х ₂ до 1:2. Для высоких дамб откосы делаются книзу более пологими. В случае воздействия на Д. воды, при прохождении пути по берегу реки, устраивают с напорной стороны бермы, придающие дамбе большую устойчивость. Бермы должны превышать максимальный уровень воды на 0,50— 1,00 метров (фигура 1). На поймах рек и при пересечении русел рек с устройством искусственных сооружений откосы дамбы необходимо защищать не только от течения, но

Растит, земля ими дери в клетку^

3,80 -

Уклон С, 08 _А, 0,5Ь_{п a}

/крещение отхода к зависимости от харак/перз разлива

Фигура 1.

и от действия воли. Поэтому такие откоси необходимо укреплять: одиночной мостовой, мостовой в прикол (фигура 2), двойной мостовой, камнем в плетневых клетках, дерновкой, фашиной, подпорной стенкой (фигура 3), бетонными плитками (смотрите также Берегоукрепительные работы).

Когда Д. служат обыкновенной дорогой!, то ширина по верху делается до 5 метров и более. Въезды на них или переезды никогда не врезаются в тело Д, а присыпаются к ней. Если на дороге имеется большое движение, то возможно устройство в дамбе специального проезда в виде особого шлюза, который на время высоких вод закрывается двумя рядами шандор с засыпкой пространства между ними землей или навозом.

Шлюзы этим дают хорошо врезанные в Д. устои и солидное основание во избежание протока воды через них или в местах соединения с Д.

При и з ы с к а и и я х необходимо тщательно собирать все гидрология. данные и производить бурение и шурфование местно-. сти. Особое внима-

_ние надо обращать ,пз! d-d-s на исследование в

,>АМгвв. местностях, имею-

X# " щих многочислен.

^шле подземные пу--;ч^· (Ужи стотм и поверхно-

сгные провалы, так как заполнение та-

Фигура з. ких пустот, распо ложенных неглубоко от поверхности, и отвод поверхностных и грунтовых вод могут предупредить деформацию дамб.

Береговые дамбы (смотрите). Речные береговые (оградительные) дамбы. В наиболее опасн. местах сооружают р е-зервные дамбы (смотрите фигура 4) шириною по верху 1,25 — 5,00 м, с полуторным откосом, а при песчаных грунтах — с тройным.

()градительные дамбы имеют широкое распространение в Голландии, Италии, Франции, Венгрии, Польше, Америке. Нар. По длина оградительных Д. составляет 525 км, на р. Луаре—483 км, на р. Дунае—2 484 км,

Фигура 4.

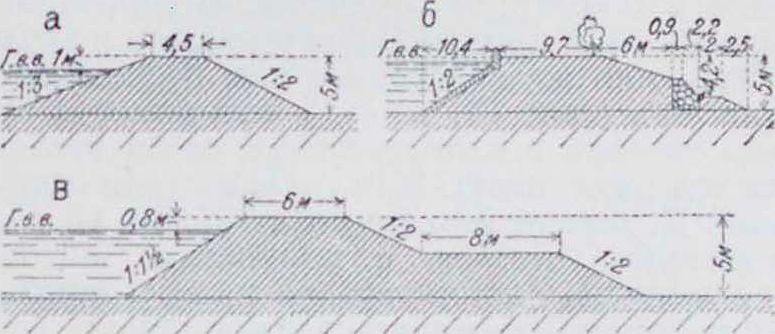

на реке ’1иссе — 3 299х.м. На фигуре 5 изображено несколько характерных профилей речных береговых Д. Па фигура С показан по-перечпыи разрез незатопляемой Д., шириною по верху 2,00 м, с внутренним откосом 1:Н/.> и внешним 1:1. Внутренний откос покрыт пучками фашин диаметром 0,20 метров Между двумя последовательными пучками остается промежуток в 0,40 ж, заполняемый растительной землей и прикрытый ветвями,

к-рые скоро дают ростки и прочно защищают всю Д. На горной реке Арк было построено сначала земляное ядро Д., в 2,20 метров шириной, покрытое с внутренней стороны каменной стеной, утолщающейся книзу и заложенной на 0,50 метров ниже горизонта межепних вод. В виду того, что нижняя часть стенки сползла, был устроен пояс из бутовых камней, опущенный па 1,5 метров ниже горизонта высоких вод. На фигуре 7 показан тип Д., который благодаря своей прочности и дешевиз-_₂₀_ не имеет теперь широ-

— Л-Д"Xv ^кого распространения;

у фигура 8 изображает бере говую Д., предназна- ченную для укрепления ф„_{г G} озерной и нагорной сто рон реки, а фигура 9 — оградительную Д., расположенную в болоте (фашины заложены с обеих сторон дамбы).

Для определения очертания оградительных Д. можно пользоваться ф-лой инж. Вернадского:

η п „ 8.4 CL

13= В₀- e — _h,

где В—ширина зеркала, С—модуль сопротивления, h—глубина потока, L—продольная координата, е—основание неперовых логарифмов, В₀ — отверстие сооружения.

Пользуясь этой формулой, можно создать условия полного примыкания пограничных струй потока к берегам, исключающего возможность образования вредных заводей и, следовательно, размыва Д. Повышение уровня высоких вод благодаря сужению русла Д. можно определить по формуле:

где i—средняя глубина, b — ширина русла при высоком горизонте, В—расстояние между дамбами. Указанное вредное влияние оградительных дамб возможно несколько уменьшить путем регулирования стока данного бассейна, понижая том самым максимальные горизонты па.

Однако облесение склонов бассейна реки дает сравнительно ограниченный эффект, а устройство водохранилищ, собирающих паводковые воды, является предприятием очень дорогим и дающим экономический эффект только в связи с использованием водохранилищ для водной энергии или для орошения.

При весенних пах в воде обычно имеется большое количество весьма ценного для удобрения с.-х. угодий ила, использование которого м. б. достигнуто помощью затопляемых оградительных Д., поднятых немного выше уровня средних паводков. В случае надобности возводят дополнительно незато-пляемые Д. для большого ложа реки. Соединяя затопляемые Д. с незатоплнемыми Д. при помощи поперечных Д., образуют бассейны заиления, в которых большие воды отлагают свой ил. Затопляемые Д. не должны представлять препятствия для разлива больших вод и вызывать размыв земель ниже их; их главное назначение—создавать площади с малыми уклонами, на которых, благодаря уменьшению скорости, не будет происходить размыва. Устройство затопляемых

Д. может также иметь целью давать речной воде выход при ледяных заторах и тем предохранять Д. от прорыва. В тех случаях, когда через затопляемые Д. переливается слой воды, наружный откос их делают очень пологим—до 1:12. В случае же укрепления его камнем или дерном он может быть круче. Пример затопляемых Д. можно видеть на фигуре 10—12. Река, благодаря ненадежному гравелистому руслу, постоянно повреждала луга во время разлива. Старое русло реки было закреплено помощью затопляемых Д., устроенных из нескольких рядов дубовых кольев, соединенных распорками и плетнем из ивы или ветлы. Промежутки между

кольями заполнены крупной галькой из реки. Нижняя часть сооружения с наружной от реки стороны снабжена частым забором из иповых ветвей, удерживаемых легким плетнем. Эти ветви задерживают отложения паводков, которые возвышают поверхность земли. Ветви разрастаются в ряд деревьев, которые своими корнями укрепляют берег.

Площадь с возделанной почвой, ограничиваемая береговыми Д., называется в Германии и в Голландии польдером. Польдеры могут быть морские и речные. Первые обычно состоят из плодородного суглинка, нанесенного морем, и находятся

выше морского отлива. Встречаются польдеры, расположенные и ниже уровня моря, что вызывает необходимость применять для их осушки водоотлив. Когда уровень дна поднимается на половину высоты прилива

моря, то поверхность земли быстро зарастает. При возвышении ее на 0,3—0,5 метров выше уровня нормального прилива она ограждается Д., осушается при помощи системы каналов и используется для сельскохозяйственной культуры. Гребень Д. должен возвышаться над гребнем приливной волны при максимальном штормовом приливе па 0,3—0,5 метров Д. делаются шириною по верху 2—4 метров с откосами к морю от 1:3 до 1:6 и внутренним 1:2. Иногда они снабжаются бермой (смотрите). Нижнюю часть Д. делают более пологой и укрепляют камнями, фашинами. Располагать Д. необходимо перпендикулярно к господствующим ветрам и ударам

волн. Эти Д., будучи расположены на наносном грунте, оседают, как оседает и пойма. Осадка дамбы происходит иногда на 7з ее высоты. Польдер приходится ограждать Д.

и со стороны материка, чтобы изолировать его от поверхностного стока атмосферн. вод.

Морские береговые Д. требуют особо тщательного надзора в виду частых их прорывов. Для защиты гаваней, рейдов от ветра, наносов и ледохода устраивают также

Канал

Фигура 13.

оградительные Д. (смотрите Волнолом и Мол). Па фигура 13 и 14 приведены два типичных примера Д., служащих для ограждения морских каналов и гаваней.

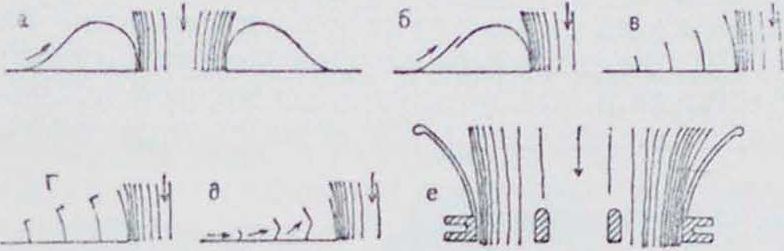

Струенаправляющие дамбы. Если река во время прохода высоких вод выходит из берегов, то при пересечении реки ж.-д. мостом на поемных берегах должен быть устроены струенаправляющие Д., имеющие обыкновенно в плане или грушевидное очертание (фигура 15, а), с примыканием к насыпи в двух местах, или же вид одного или нескольких отростков (фигура 15, в ; е), в зависимости от силы течения и интенсивности стока весенних вод (при спаде). При грушевидном очертании Д. делают или замкнутые (фигура 15, а), снабженные трубою с наружным щитом (для выпуска скопляющейся внутри воды), или разомкнутые с захождением одного отростка за другой (фигура 15, б). Последнему очертанию следует отдавать предпочтение, так как глухая Д. подвергается сильному напору, что вызывает необходимость в увеличении толщины дамбы и применении водонепроницаемого грунта. Изображенная на фигуре 15 е схема укрепления одним рядом Д. в виде ветвей достаточна только при малых размерах. В противном случае необходимо устраивать несколько отдельных ветвей (фигура 15, в), постепенно укорачивающихся по мере удаления от главного русла. Расстояние между ветвями (траверсами) каждой

Фигура 14.

группы делается 50 100 м, в зависимости от силы течения и характера грунта; чем сильнее течение и чем слабее грунт, тем расстояние должен быть меньше. Лучше делать ветви с некоторым закруглением (фигура 15, ж) и на конце их устраивать Г-образные придатки (фигура 15, г). Иногда, с целью более полного отклонения струи, траверсам придают ломаное очертание (фигура 15, д). Для уменьшения разрушительного действия воды, пологость откосов концевых частей траверсов следует делать возможно большей (фигура 15, ж). Головная часть первой ветки (у русла) делается с откосом 10 :1, а последующих—от 5 : 1 до 3 : 1; па остальном же протяжении—откосы всех траверсов 2:1. Псе подвергающиеся действию текущей воды откосы должен быть надлежащим образом укреплены. Иногда, в зави-

симости от местных условий, струонаправ-ляю1цим дамбам придают особые очертания: трапецоид,альпое, треугольное, прямоугольное и др. Длина верховых Д., в зависимости от местных условии, обычно делается (передние траверсы) от Ο,δΟ I до I, где I—полное отверстие моста. Эта норма может служить только для предварительных соображений; в окончательном же проекте длина должна вполне соответствовать местным условиям.

I: случае наклонного, относительно оси моста, направления течения встречную этому направлению Д. следует делать длиннее, а противоположную—короче (фигура 15, з). Если мост устраивается на спрямленном русле, то соответствующая струенаправляющая Д. (фигура 15, и) должен быть такой длины, чтобы пересечь староречье, причем подошву дамбы в пределах староречья необходимо укрепить шпунтовым рядом; кроме того, в этих случаях рекомендуется укреплять шпунтовым рядом с широкою бермою подошву ж.-д. земляного полотна в месте пересечения ста-ди роречья, а у ответ-

«w* к <н“-!йм с_£ег. вления нового рус-У - ла пересыпать старо-

ψ/-’f·;" речье широкою водо—№-~~2х раздельною Д. С ни-

_фяг ; _в зовой стороны струе-

иаправляющие дамбы или вовсе не делаются или (что рекомендуется) делаются с целью предупреждения течения воды вдоль полотна яг. д., но значительно (в 2—3 раза) меньшей длины. При устройстве на реках преграждающих сооружений, связанных с подъемом горизонта в реке, естественно возникает вопрос об устройство в пределах подпора сооружений оградительных Д. для защиты от затопления культурных угодий и населенных пунктов. Такие работы имели место при осуществлении Волховской гидроэлектрической станции и намечены при осуществлении Днепровской и Свирской гидроэлектрнч. станций. Продольные струенаправляющие дамбы для выправления течения реки строят на Волге обычно из тюфячной кладки, а на Днепре— фашинные и каменные (фигура 16); для заграждения рукавов в реке устраивают каменно фашинные Д. В Ср. Азии для обеспечения поступления воды в ирригационную систему туземного типа устраивается в русле реки продольная водораздел ьна я Д. с приданием головной части канала, располо-женного в реке, меньшего уклона, для того чтобы быстрее вывести канал из русла реки па поверхность орошаемой площади. Эта Д. устраивается каменная, фашинная, кара-бурная, из кольев с хворостом или сипай-пая, в зависимости от имеющегося поблизости строительного материала. Головной участок Дальверзинского канала на 6 км отделяется от р. Сыр-Дарьи каменной Д., местами даже в виде подпорной стенки из сухой кладки, заливаемой в паводок водами реки Сыр-Дарьи. При по-,

мощи струенаправляющих Д. регулируется работа как туземных, так и инженерных ирригационных головных сооружений. Эти Д. устраивают в русле реки выше и ниже головного сооружения, обеспечивая поступление воды в головное сооружение в необходимом количестве при разных расходах источника орошения.

Струенаправляющая Д. устраивается с таким расчетом, чтобы уменьшить заиление около головного сооружения или отложение около него крупного и мелкого камня.

Особого внимания заслуживают сипа й-н ы е струенаправляющие Д. Сипаи состоят из трех или четырех бревен, образующих правильную пирамиду, с устройством у ног сипая перекладины, которая по обрешетке из хвороста и соломы нагружается камнем и способствует опуска-

Фигура 17.

ншо всего сипая в землю (фигура 17). Соединение ряда таких сипаев создает осмо-

и,ие Оанбы ^ »

sjioooe русло Головной шM03

Фигура 18.

Фигура 19.

ву для каменно-сииайной дамбы (фигура 18), которая иногда устраивается в несколько рядов и в несколько ярусов. Эти работы легко производятся и на быстром течении. Тяжелая фашинная кладка (к а р а б у р ы) применяется в Средней Азии для укрепления подошв откосов Д. Для карабур идет хворост, рисовая солома, крупный галечник; при отсутствии хвороста употребляют камыш, а при отсутствии камня — дерн. В последнее время в Средней Азии устроен ряд струенаправляющих Д. из габионов. В ирригации при выправлении течения водного потока применяются все виды дамб: для отклонения струй потока в желаемом направлении, для стеснения русла, для заграждения потока. При устройстве головных сооружений (смотрите) инженерного типа пользуются петлей в реке, заграждая ее после окончания работ земляными или каменными Д. (фигура 19) и пропуская воду по вновь прокопанному руслу.

Заграждающие дамбы. Для образования искусственных водоемов или поднятия горизонта воды в озерах устраивают з а г р а ж д а ю-щие Д. (смотрите Плотины). В Египте, Индии, Испании, Крыму, Ср. Азии, на е в верхних частях долин рек, в естественных ущельях или углублениях местности устраивают такие преграждающие Д. для того, чтобы собирать в них запасы воды для целей орошения. Такие водохранилища (смотрите) могут иметь и другие цели, а именно: регулирование стока данного бассейна, создание водоемов для питания судоходных каналов и для использования водной энергии. Водохранилища снабжают необходимыми преграждающими водоспускными сооружениями, причем сопряжение их между собой и с материком устраивают в виде заграждающих Д. Кроме того, все пониженные места в берегах водохранилищ в свою очередь снабжают Д. во избежание прорыва в этих местах или затопления водой культурных площадей и населенных пунктов. Мургабские речные и тугайные водохранилища, осуществленные в 1891 и 1909 гг., потребовали устройства большого числа оградительных Д. по берегам водохранилищ и крупнейших преграждающих русло р. Мургаба Д., сопряженных с каменными плотинами—водосливами па самой реке. Многочисленные мелкие водохранилища, осуществленные в Ср. Азин, на юго-востоке Европ. части СССР, в свою очередь, имеют большое число таких Д.

Ирригационные дамбы. Особенное значение имеют Д. для ирригационных каналов, сооружаемых б. ч. в полувыемке-полунасыпи; мелкая сеть идет почти целиком в насыпи. Несколько меньшее значение Д. имеют в осушительной практике и в ирригации при осуществлении водосборной сети, так как в этих видах работ они применяются только для пересечения пониженных мест, логов. Магистральный ирригационный канал, пересекая пойму реки до выхода его на верхнюю береговую террасу, обыкновенно проходит в Д., которая, в виду опасности размыва от разлива реки, требует или специальных мер по регулированию реки или специального укрепления заливаемого откоса Д. При выходе на верхнюю террасу канал проходит в косогоре, и нижняя его часть является Д. (фигура 20). Наивыгоднейшим сечение является в том случае, когда объём Д. равен объёму выемки. Обычно во избежание прорыва Д. канал делается такого поперечного профиля,чтобы рабочее его сечение помещалось в выемке. При прохождении канала в полувыемке-полунасыпи сечение его м. б. с бермой или без бермы (фигура21). Сечение канала в насыпи видно на фигуре 22. Возвышение Д. над гори зонтом воды в канале устанавливается для больших каналов 0,(5—0,8, для малых 0,5—0,7 лс. В Д. ирригационных каналов устраивают специальные места для водопоя скота путем поверхностного укрепления Д. и устройства специального пологого укрепленного мостового спуска к воде в канале.

Основные требования, предъявляемые к сооружению ирригационных Д., но проф. Ризенкампфу, следующие: 1) безусловная прочность Д., а именно, достаточное сопротивление на скольжение и на вымывание из тела Д. фильтрующей водой частиц грунта; 2) минимальные потери воды па просачивание, то есть минимальная водопроницаемость

Фигура 21. Фигура 22.

тела Д.; 3) минимальные затраты на сооружение Д. и поддержание в порядке. Для первых двух положений проф. Ризенкампф рекомендует применять для тела Д. грунты с диаметром зерен меньше 0,2 миллиметров и уменьшать объём пор в грунте. Необходимо придавать Д. такую ширину, чтобы внешний откос покрывал поверхность фильтрующих вод с некоторым запасом. Откосы Д. устанавливаются в зависимости от качества грунта и должен быть положе угла естественного откоса грунта, из которого сложена Д. Стрендж рекомендует принимать следующие величины: для Д. высотой менее 1 м—1 : 1;для Д. высотой менее 2,5 м—внутр. откос под водой 1 :1,5, внутр. откос над водой 1:1, внешний откос 1:1; для Д. высотою 2,5—4 м—внутр. откос под водой 1 : 2, виутрен. откос над водой 1 :1,5, внешний откос 1 : 1,5. В Индии откосы Д. делают более пологими. Для оросителей превышение Д. над нормальным горизонтом воды в канале допускается 0,20—0,25 м, ширина поверху не менее 0,30 метров внутр. откосы, в зависимости от качества грунта, от 1 :1 до 1 : 2; внешние откосы определяются из условия, чтобы поверхность фильтрующих вод не выходила из тела Д. Для мельчайшей сети превышение Д. над нормальным горизонтом воды в канале допускается ок. 0,20 м, ширина Д. поверху 0,2—0,3 м; откосы те же, что и для оросителей. При сопряжении Д. с искусственными сооружениями они делаются с уширением и с нек-рым запасом по высоте. 1! Америке обращается особое внимание на организацию «скорой помощи» для ремонта поврежденных Д., для чего имеются всегда в запасе определенные комплекты инструментов и материалов. При некоторых способах полива полей применяются Д. меньшего размера. В Египте находят широкое применение Д. при системе бассейнов наводнения, которая состоит в том, что вся долина р. Нила при помощи поперечных и продольных Д. разделяется на отдельные бассейны. При лиманном орошении в CCCI’ Д. делаются шириною 1—1,4 метров с двойным откосом и возвышаются над горизонтом воды в бассейне на 0,3—0,5 метров.

Производство земляных работ. Для производства земляных работ по устройству Д.

в Управлении водного хозяйства Ср.Азни существуют следующие технические условия (приведен, здесь в выдержке). В пределах возводимых Д. и насыпаемых площадок необходимо вырубить все кусты и деревья, выкорчевать пни и полученный от расчистки материал убрать за границу работ. Верхние слои почвы должен быть предварительно разрыхлены (вспаханы) или совсем удалены (последнее особенно необходимо при пухлых солонцах). Земля для возведения Д. должна быть из пород, по возможности трудно размываемых водою и задерживающих последнюю. Мерзлая земля и чистый песок для постройки Д. не допускаются. Если дамба запроектирована с внутренним ядром, то последнее по сделанной в основании траншее засыпается плотной глиной или плотной песчаноглинистой землей и выводится по всей высоте Д. до проектного уровня высоких вод. Вся Д. насыпается слоями от 0,15 до 0,30 jtt, с тщательной утрамбовкой и поливкой каждого слоя и разбивкой комьев и оставшейся земли. На осадку насыпей и окружающего грунта высота насыпей должна быть увеличена на 5—10%, в зависимости от рода грунта и способа производства работ. Со стороны канала допускается оставление затопляемых бермочек шириною не более 0,50 метров Между Д. (перемычками) и котлованами возводимых искусственных сооружений оставляется такой промежуток, чтобы при производстве каменной кладки в котлованах от давления насыпной Д. не страдала устойчивость стон котлованаине выпиралось дно последних, а также не подвергалась опасности выводимая кладка. При устройстве небольших каналов, с расходом воды до 10 л³ в сек., возведенная Д. замачивается, для каковой цели канал в нек-рых местах перегораживается перемычками и затопляется водой на полную глубину почти до бровки Д.; в таком положении вода должна оставаться в канале до того момента, когда Д., подправляемые все это время, перестанут оседать и давать прорывы. Замачивание Д. больших каналов, с расходом воды свыше 10 метров в сек., должно производить только с особого разрешения. При возведении каналов в насыпи с подсыпным дном или без него необходимо увеличивать высоту Д. против проектной, в зависимости от рода грунта, до 25% на последующую осадку при нетрамбо-ванных и до 10% при трамбованных Д. При возведении канала в полувыемке, в случае недостатка объёма выемки на образование Д., необходимо закладывать наружные резервы с оставлением бермы позади Д. Ширина берм определяется расчетом на фильтрацию. Резервам надлежит придавать правильные продольный и поперечный уклоны, сохраняя прямолинейные очертания в плане и, по возможности, обеспечивая выход воды из них. Глубину резервов делают не более 0,5 .и. По окончании насыпи Д. горизонтальные площадки и откосы д.б. точно спланированы по установленным шаблонам и тщательно утрамбованы под будущую каменную одежду^ В дополнение к этим требованиям, обязательным для всяких дамб, можно указать еще на следующие условия: при наличии бокового ската с водопроницаемым грунтом необходимо, во избежание сползания Д., подготовить основание уступами: при существовании заболоченности необходимо под Д. устроить дренаж в виде дренажных каналов и труб или поглощающего колодца. Укрепление Д. производится после ее осадки. Ил и тина ни при каких условиях для Д. не употребляются.

Лит.: А к у л о в К. А. и Великанов М. А. Краткое изложение главнейших теорий движения речного потока и методов выправлении рек, Москва, 1928; Б е р н а д С к и и II. М., Речная гидравлика. Выл. 1, М., 1928; Бу древ и ч Μ. II., Сипайные плотины, Томск, 1922; Б ы к о в А. Ф., Применение габионов Пальвиса в мелиоративном строительстве, Москва, 1928; Дубе л и р Г. Д. и Толстой п-тов В. М., Земляные работы. М.—Л., 1927; Д ч н-г с л ь ш т е т В., Сельскохозяйственная гидравлика, СПБ, 1904; Е р м о л а е в Μ. Н. Современное орошение и хлопководство Египта, СПБ, 1910; Кост я-к о в А. II., Основы мелиорации, М., 1927; II ю 0 е р г А. Г., Курс портовых сооружений. СПБ, 1894; О п-п о к о в Е., Ф р ю л и н г А., В и л ь м а н Л., Дамба, Техн. эн цикл. изд. т-ва Просвещение», т. 3. СПБ, 1911—15; II ато н Е. О., Составление эскизов мостов, Киев. 1927: Р и з е н к а м и ф Г. К., Основы ирригации, Л., 1925; Соколовский В. В., Типы береговых укреплений рек, каналов и озер, М., 1928: Т р о м Г» а ч е в С. П., Орошение и осушение, Ташкент, 1925; Э н г е л ь г а р д т Ю. В., Железные дороги, т. 1 н прилОЖ., М.—Л., 1924—25. Б. Ш летал ь.
