Диафрагма

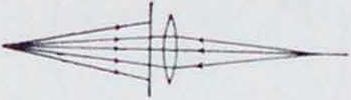

Диафрагма в фотографии, рабочее отверстие объектива и приспособление для изменения величины его. Важной для практики величиной является относительное отверстие линзы, называемое также ее светосилой. Если свет проходит через всю линзу, то получается изображение, лишенное резкости и ясности; для его улучшения, закрывают краевые части линзы, то есть ставят перед ней пластинку с круглым вырезом, называемую Д. (фигура 1). Чем больше вырез, тем больше пройдет света через линзу (тем короче нужно экспонировать) и тем менее резким будет изображение. Если взять Д. какого-нибудь одного диаметра, например в см, и поставить ее перед линзой с фокусным расстоянием в 15 сантиметров и в другой раз перед линзой с фокусным расстоянием в 30 с.ч, то во втором случае попадет на пластинку в четыре раза меньше света, чем в первом. Светосила изменяется прямо пропорционально квадрату диаметра Д. и обратно пропорционально квад-Фчг. 1. рату фокусного рассто яния. Светосила линзы зависит, т. о., от отношения диаметра Д. к фокусному расстоянию; это отношение выражается дробным числом и называется о т-носительным отверстием объектива. Напр., у объектива с фокусным расстоянием в 15 сантиметров при Д. в 2 сантиметров относительное отверстие=1 : 7,5 (иное обозначение F : 7,5, то есть диаметр Д. равен фокусному расстоянию, деленному на 7,5). Линзы с одинаковым относительным отверстием одинаково светосильны, независимо от их абсолютных размеров. Светосилы двух линз относятся, как квадраты их относительных отверстий. Следовательно, светосила линзы с F : 7,5 в 4 раза больше другой с F : 15.

Чем хуже линза, тем больше ее нужно диафрагмировать. Чем больше уменьшают отверстие Д., тем резче получается изображение даже и простой линзой. Этим можно

устранить вредные свойства хроматин, аберрации (смотрите Аберрация света), выпуклости поля изображения, комы, астигматизма (смотрите). 13 объективах, где эти недостатки устранены—апланаты, анастигматы (смотрите), можно пользоваться большими отверстиями и сокращать время экспозиции. Другая причина, заставляющая сильнее диафрагмировать, это—увеличение глубины фокуса. При наводке на фокус какой-либо точки пространства мы получаем резкое изображение, строго говоря, лишь предметов, находящихся в плоскости, проходящей через эту точку и параллельной пластинке. Допуская известную степень нерезкости (для обыкновенных снимков—0,1 миллиметров, для репродукций— 0,01 миллиметров), мы можем захватить в изображении также предметы, лежащие вне этой плоскости в нек-ром расстоянии спереди и сзади ее; это расстояние называется г л у б и и о и фокуса. Глубина увеличивается с уменьшением фокусного расстояния и относительного отверстия объектива. Глубина резкости зависит не от конструкции объектива, а только от его фокусного расстояния и диаметра отверстия. Диафрагмировать сильнее F : 36 бывает нужно лишь в исключительных случаях, папр. при некоторых архитектурных съемках и репродукции, т. к. маленькие отверстияунич-тожают пластичность рисунка; диафрагмировать больше чем до F : 90 не следует, так как дальше резкость опять уменьшается.

Виды Д. и их обозначение. Наиболее простой вид Д.—вставные Д., представляющие собою вычерненные металлич. пластинки (фигура 2), снабженные посредине отверстием. После наводки на фокус их вставляют в сделанный в объективе разрез, который в двойных объективах находится между

Фигура 3.

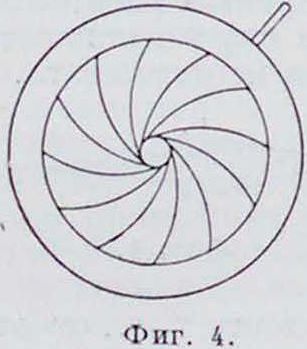

линзами (центральная Д.), в простых же объективах (ландшафтных)—перед линзою (передняя Д.). У современных объективов эти Д. встречаются теперь редко. Т. и. ные Д. (фигура 3), состоящие из вертящегося, соединенного с объективом кольца, снабженного отверстиями разной величины, также применяются теперь редко. Чаще всего применяют ирисовые Д. (фигура 4), состоящие из ряда металлич. или эбонитовых серповидных пластинок, приводимых в движение вращением кольца, причем отверстие Д. в них увеличивается или уменьшается простым повертыванием рычага. Помещающаяся у этого рычага нумерация показывает величину Д. Самый естественный и удобный способ обозначения Д.—по относи

тельному отверстью объектива. По этой системе теперь обозначают Д. на большей части объективов. Папр., на ирисовой Д. стоят числа 6,3; 9; 12,5; 18; 25; 36; 50—соответственно отверстью Д. F : 6,3; F : 9 и т. д. Сравнение различных систем обозначения диафрагм приведено в таблице.

Сравнение различных систем о б о з н а-ч ен и я ди а ф par м и в л и я н и е отверстии д и а ф р а г м ы н а про до л ж и т е л ь но с т ь э к с и о з и ц и и.

Относительное отверстие объектива 1	1 Новая фран-цу зек. система (Зутер)	Старая французская система (прежде у Штейнгейля)	Система Штольце (Герц, Фохт-лендер, ШтеГшгейль, Еуш и др.)	Система Рудольфа (Цейсе)	Англ, система (Родеишток)	Влияние отверстия Д. на продолжит, экспозиции·
1:1,5	_					0,11
1:1,8	—	—	—		—	0,16
1:2	—	—		-		0,2
1:2,5	—	—			—	0,31
1:2,7	—	—	—		—	0,36
1:4,5	—	—	2	128	—	1,0
1:4,8	—		2,3			1,15
1:5	—		2,5	—	—	1,25
1:5.5	32	V,	3	—	2	1.5
1:6.3		—	4	64	—	2,0
1:6.8	—	V,	4.6	—	—	2 3
1:7,7	—		6	—	—	3,0
1:8	64	3	—	—	4	3,15
1:9	—	—	8	32	—	4.0
1:10	—	1		—	—	5,0
1:11	—	—	12	_	_	6,0
1:11.3	128	—	—	—	8	6.3
1:12,5	—	IV,	16	16	—	8,0
1:15.5	—	2	24	—	—	10
1:16	256	—		—	16	12.5
1:18	—	3	32	8	—	16
1:20	—	4	-	—	—	20
1:22	—	—	48	—	—	21
1:22.5	512	—	—	—	32	25
1:25	—	8	64	4	—	32
1:31	—	—	96	—	—	48
1:32	1 024	10	—	-	64	50
1:35	—	—	128		—	62
1:36	—	—	—	2	—	64
1:40	—	16	—	—	—	80
1:50				¹		128

* Если принять за единицу продолжительность экспозиции при F : 4,5, то при других диафрагмах надо экспонировать во столько раз больше, сколько показано в графе.

В тех случаях, когда бывают даны диаметры Д. и их фокусные расстояния, особенно в наборных объективах, можно найти относительное отверстие делением фокусного расстояния на эти числа. При работе одной задней линзой симметрического объектива фокусное расстояние ее будет равно удвоенному фокусному расстоянию всего объектива, а относительное отверстие—половине его. Значит, цифры на Д. F : 6,3; F : 9; F : 12,5 и т. д. нужно удвоить: F : 12,5; F : 18; F : 25 и т. д., время же экспозиции, сравнительно с полным объективом, увеличить в четыре раза.

В к и н е м а т о г р а ф и и центральная ирисовая Д. применяется для т. п. затемнений, наплывов и тому подобное. съемочных приемов, когда она на ходу съемочного аппарата постепенно закрывается или открывается, от чего последующий ряд снимков постепенно становится все слабее и слабее, изображение как бы тает на экране и, наконец, исчезает вовсе, или наоборот. Этот прием часто для краткости называют просто «диафрагма».

Кроме того, в кино нередко применяется ирисовая Д., расположенная на том или ином расстоянии перед объективом, т. н. американская, или концентрическая Д., которая при закрывании затемняет, как бы тушует, не весь снимок сразу, а постепенно от краев внутрь, так что середина остается до конца ясной в постепенно смыкающемся с размытыми краями кружке. Такая Д. (смотрите фигура 5—конструкция известной америк. фирмы Белл и Гауел) обычно располагается на особом су порте, прикрепляемом или к штативу или к передней стенке аппарата, и соединяется с аппаратом складным тубусом для уничтожения вредных засвечиваний и рефлексов. За последнее время Фигура 5. широко входят в упо требление такие Д.с прозрачными или полупрозрачными лепестками, сделанными из белого или неокрашенного целлюлоида.

Д. в зрительных трубах и микроскопах см. Зрительная труба, Микроскоп.
