Затвор

Затвор, часть огнестрельного, заряжающегося с казны, я, служащая для закрывания канала ствола перед выстрелом.

3. ружейные делятся на скользящие, откидные, крановые и качающиеся.

1. Скользящие 3. В настоящее время армии почти всех государств вооружены ми с продольно скользящими 3., которые имеют следующие преимущества:

1) надежность экстракции гильз; 2) легкость отделения и вынимания скользящего 3. из ствольной коробки; 3) удобство замены 3. и 4) простоту и легкость изготовления при обработке на станке. Скользящие 3. подразделяются на 3. прямого действия и 3. с поворотом. При закрывании 3. первого вида достаточно только дослать его вперед— и будет заряжена и ударник взведен (австр. и швейц. образца 1895 г.). 3. с прямолинейным движением выгоден тем, что стрелок может сделать несколько выстрелов, не отнимая винтовки от плеча, но в то же время этот 3. легко подвержен загрязнению и отказу от работы. Поэтому более распространен скользящий 3. с поворотом, требующий двух движений—поворота 3. и линейного его перемещения ( обр. 1891 г., состоящая на вооружении Красной армии, Лебель обр. 1907/15 гг., Ли-Энфильд обр. 1903 г., Арисака обр. 1905 г., Маузер, Ман-лихер). Ствольная коробка передней своей частью навинчивается на задний срез ство-

ла и служит для помещения 3. (фигура 1) (который объединяет в себе запирающий и ударный механизмы), спускового механизма

и выбрасывающего приспособления. Выступы на внутренней поверхности стебля 3. входят в винтовые вырезы, заставляя боевую личинку поворачиваться при движении 3. вперед. Боевая личинка (фигура 2) имеет 2 выступа, входящие в поперечные пазы коробки. Герметичность закрывания канала ствола зависит от правильности нажатия боевой

Фигура Ϊ. Фигура 3.

личинки на дно а. При открывании 3. выбрасыватель (фигура 3) крючком, несколько выступающим за переднюю плоскость боевой личинки, захватывает за закраину гильзы, находящейся в нике, и тянет гильзу до тех пор, пока она не ударится о выступ отсечки-отражателя и не будет выброшена т. о. из ствольной коробки. Внутри

Фигура 4.

стебля 3. ходит ударник (фигура 4), разбивающий при выстреле капсюль а; на длинной части ударника надета боевая пружина, которая служит для сообщения ударнику быстрого движения для получения сильного удара бойка по капсюлю. На задний конец ударника навинчен курок (фигура 5), который отводит ударник назад и удерживает его на боевом или на предохранительном взводе. Курок оканчивается сзади пуговкой, при помощи к-рой, не открывая 3., можно отводить курок назад для постановки на боевой или на предохранительный взвод (в последнем положении ни спустить курка ни •открыть 3. нельзя). О З.автоматич. ружей и пулеметов см. Автоматическое е.

2. Откидные 3. делятся на: а) перемещающиеся в вертикальной поперечной плоскости, то есть с болтом, расположенным параллельно оси канала (откидной влево— системы Крика, вправо—системы Шнейдера); б) перемещающиеся в вертикальной продольной плоскости, то есть с болтом, расположенным горизонтально и перпендикулярно оси канала (откидной вверх—системы Бердана № 1, Венцля, Ремингтона).

3. Крановые 3. представляют собою цилиндр с особой вырезанной частью в виде жолоба для вкладывания ов, прилегающий основанием к казенному срезу ствола и вращающийся вокруг оси, расположенной параллельно оси канала.

4. Качающиеся 3. имеют ограниченное перемещение в вертикальной продольной плоскости, вращаясь около горизонтальной оси, расположенной перпендикулярно к оси канала (смотрите Румсейпое производство).

3. артиллерийские, орудийные, делятся на два рода: затворы клиновые и затворы поршневые.

Идея клинового 3. заключается в том, что в поперечное отверстие в орудии вжимается или вдвигается сбоку или снизу клин (фигура 6). При вдвигании клина задняя его поверхность cd скользит вдоль стенки гнезда, а передняя плоскость е постепенно приближается к передней стенке клинового отверстия gli и, наконец, прижимается к ней. При открывании клина передняя его плоскость ef удаляется от плоскости gh, _φΗ1. ₆задняя же наклонная плоскость клина cd всегда прилегает к задней наклонной плоскости ab клинового отверстия. Для более плотного прижатия передней плоскости клина к стенкам гнезда, во избежание просачивания газов, применяются упругие прокладки (металлические, кожаные, резиновые). Такие приспособления называются абтюраторами. Клиновые затворы были введены в полевых орудиях прежних образцов (фигура 7). При запирании 3. при помощи рукоятки В двигают клин А до тех пор, пока срез плитки cd клина г.е коснется среза кольца ab; при дальнейшем движении для окончательного запирания 3. необходимо вращением той же рукоятки завернуть зажимной винт и. Нарезная часть винта состоит из нескольких крутых витков, наполовину выдающихся над поверхностью клина и входящих в соответствующую нарезку полуматки, вырезанной в теле орудия. Зажимной винт, кроме облегчения окончательного запирания 3., служит еще связью между клином и телом орудия, чем устраняется возможность выбрасывания затвора из гнезда действием овых газов. Для ускорения запирания затвора витки винта, кроме крайнего, прилегающего к доске IV, срезаны с одной стороны настолько, что не выдаются за верхнюю плоскость по- ф_Иг. 7. верхности клина. При таком устройстве, когда винт повернут срезанной частью витков кверху, можно от руки дослать затвор до упора оставшегося несрезанным крайнего витка в нарезку полуматки; дальнейшее же задвигание 3. (т. π. зажим) производится вращением рукоятки В на 7« оборота, благодаря чему весь

Г. Э. т. VIII.

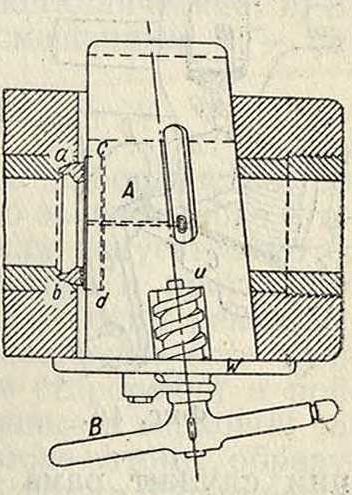

винт ввинчивается в полуматку и достигается прочное соединение клина с телом орудия (как в поршневом 3.). В клиновом 3. для 48-линейных (105-лш) гаубиц образца 1909 г. для открывания и закрывания 3. служит коленчатая рукоятка АВС (фигура 8). При повороте рукоятки в горизонтальной плоскости направо назад внутреннее колено С рукоятки выдвигает клин, благодаря тому что нижний кулак О на конце колена движется в косом пазу F на поверхности клина,а верхний кулак О — в круговом пазу F_x кожуха орудия. Вдвигание клина ограничивает его наружная лицевая доска, имеющая большие размеры, чем клиновое отверстие.

Идея поршневого 3. заключается в том, что в казенную часть канала А (фигура 9), снабженную винтовой нарезкой, ввинчивается, как винт, особый поршень В. Нарезки поршня и его гнезда срезаны в продольном направлении на частях а. Установив сектор b нарезки витков поршня против срезанных витков а гнезда, можно свободно вдвинуть поршень и выдвинуть его. Витки нарезки поршня при повороте вдвинутого поршня на угол сектора витков сцепляются с нарезкой гнезда; при этом поршень соединяется с орудием и не м. б. выдвинут или выброшен давлением газов. Для открывания 3. поворачивают обратно на тот же угол, причем нарезка поршня расцепляется с нарезкой гнезда. Поршневой затвор (фигура 10 и 11) 76-мм полевой пушки образца 1902 г. состоит из запирающего, ударного и выбрасывающего механизмов и предохранителя. Тело затвора А образует поршень с 2 секторами витков, сцепляющихся при повороте поршня с такими же витками секторов гнезда замочной части В ствола. Для вынимания поршня и удержания его в требуемом положении служит рама С, которая ходит между проушинами D тела орудия и связывается с ним осью, составляющей одно целое с рукояткой Е, на которой имеется ручка F. При повороте рукоятки вправо ее шип, действуя на специальную гребенку, двигает последнюю в пазу рамы. Гребенка своими зубцами поворачивает поршень за его зубья до тех пор, пока витки нарезки поршня не выйдут из зацепления с витками нарезки

( А Ь Ϊ А.

«try оСм ^b J^{b a} J^u

ь в

Фигура 9.

гнезда и нарезные секторы поршня не станут против гладких четвертей гнезда; при этом сцепление поршня со стволом прекращается. Поворот поршня при открывании 3. происходит на 90°. При дальнейшем повороте

рукоятки Е рама С поворачивается и отходит от казенного среза ствола орудия. Поворот рамы происходит до тех пор, пока выступ на ухе рамы не ударится в срез колодки выбрасывателя, который повернется тогда на своей оси и, зацепив захватами своих ветвей за закраину гильзы, выбросит ее из ника. Закрывание затвора производится поворотом рукоятки справа налево; при этом рама С, поворачивающая выбрасыватель, действует на выступ колодки выбрасывателя, к-рый двигается ветвями вперед. При подходе рамы к казенному срезу ствола стопорный клин G через окно рамы надавливает на наклонную грань боковой выемки стопора и постепенно его утапливает, вследствие чего гребенка делается свободной; под действием шипа рукоятки она переместится влево и повернет поршень справа налево, то есть сцепит поршень со стволом. При этом повороте поршень, ввинчиваясь в нарезку гнезда, несколько подается вперед (на 2 миллиметров) и окончательно досылает, вывинчиваясь одновременно на ту же величину из гнезда рамы. При досылке а выбрасыватель поворачивается, и захваты его ветвей входят в свои гнезда на заднем срезе ника.

Ударный механизм (стреляющее приспособление) служит для производства выстрела и располоэкен во внутреи. канале поршня. Чтобы произвести выстрел, надо резко ударить острием по капсюлю; для этой цели служит ударник Я (фигура 11), который посылается боевой пружиной 1.

Выбрасывающий механизм служит для выбрасывания гильзы (или а) из иа-

Фнг. тронника ствола и состоит из выбрасывателя К и его оси L. Ветви М выбрасывателя проходят через отверстие в боковой стенке кожуха, а их захваты при закрытом 3. помещаются в углублениях на заднем срезе трубы ствола, где начинается ник. Предохранитель N препятствует открыванию затвора в том случае, если при спуске не произошло выстрела.

Особым видом 3. являются 3. эксцентрические и шаровые. Для открывания эксцеытрич. 3. (фигура 12) необходимо, действуя на расположенную сзади рукоятку, сделать поворот на 180°. Такое устройство позволяет делать поршень очень коротким. Выстрел производится оттягиванием шнура ударного механизма. Эксцентрич. 3. снабжены франц. полевые пушки образца 1897 г. и норвежские полевые пушки образца 1901 г. Шаровой 3. Кане (фигура 13) представляет собой полушарие. При закрытом 3. (фигура 14) сферическ. часть его плотно прилегает к зарядной камере; ная гильза для этого 3. имеет сводчатое вогнутое днище,

Фигура 13. Фигура 14.

соответствующее форме 3. При открытом 3. (фигура 13) задняя его часть устанавливается в горизонтальном положении и составляет, таким образом, продолжение нижней поверхности зарядной камеры.

Автоматич. 3. сист. Крупна и Эргарда применяются для полевых и горных пушек.

О производстве орудийных затворов см. Орудийное производство.

Лит.: Н и л у с и Маркевич, Полный курс артиллерии для артил. училищ, кн. 2, 3 издание, П., 1916; Козловский Д., Артиллерия, М.—Л., 1927; Федоров В., Автоматическое е, СПБ, 1907; Наставление по стрелковому делу РККА, ч. 1, М., 1929; Наставление артиллерии РККА, М., 1928; Деву“ М., Современное автоматическое орущие, М., 1927; Н аист L., Gesehutz und Sclmss, В., 1928; В a s 11 e i n R., Der konstruktive und fabrikatori-sche Aufbau von Kriegswaffen, Charlottenburg, 1923; Schwarte M., Die Teehnik im Zukunltskrieg, Charlottenburg, 1922. А. Знаменский.

Затворы гидротехнические, сложная и существенная деталь гидротехнических сооружений (трубопроводов, плотин, шлюзов, доков), служащая для открытия и закрытия водопроводных отверстий. Конструкция 3. зависит от величины отверстия, которое необходимо закрыть, и от величины напора: кроме того, должны быть учитываемы и многие другие условия: пропуск льда, наносов, удобства управления и эксплуатации. Условия, которым доля-сен удовлетворять 3.: водонепроницаемость (это требование не во всех случаях имеет одинаково серьезное значение), прочность, удобство управления, надежность действия, возможная дешевизна. По конструкции затворы могут быть разбиты на следующие главные группы.

1) 3., перекрывающие сравнительно малые отверстия при разных напорах. Сюда относятся 3. трубопроводов, водопроводных галлерей, шлюзов, доков и водопроводных отверстий в водоудерживающих плотинах. Перечисленные типы 3. нередко д.б. рассчитаны на большой напор, что вносит существенные особенности в конструкцию таких 3. К этой группе относятся следующие системы: в трубопроводах — задвижки, вентили, клинкеты, 3. сист. Джонсона, заслонки («бабочка») и многие другие, в водопроводных галлереях шлюзов и доков—щитовые затворы, сегментные, цилиндрические и других типов.

2) 3., перекрывающие отверстия средних размеров при сравнительно небольших напорах (не свыше 10—15 м). Типичными представителями рассматриваемой группы являются 3., закрывающие камеры шлюзов и доков. Из наиболее употребительных систем следует назвать след.: ворота двустворчатые, вращающиеся на вертикальных осях;, ворота однополотные, вращающиеся на горизонтальной оси; ворота откатные, подъемные, батопорты и др.

3) 3., перекрывающие отверстия сравнительно больших размеров при разных напорах. Сюда могут быть отнесены 3. водоподъемных плотин разных типов. Они могут быть классифицированы следующ. образом.

1-я группа — 3. с неподвижными опорами: а) спицевые—в спицевых или игольчатых плотинах, б) шандоры, в) щиты разных систем (скользящие, катковые, Сто-нея, ярусные, прочих типов), г) цилиндрические (вальцовые), д) сегментные. 2-я группа — 3. со съемными опорами:

а) стоечные русские, б) Поаре, в) Шварцера, Томаса и др., близкие к системе Поаре, г) Шаноана, д) мостовые (Таверны и др.). 3-я групп а—3. полуавтоматические:

а) Дефонтена, б) секторные, в) крышеобразные (Бертрен, Уатт и др.). 4-я группа— 3. автоматические разных типов.

По назначению различают: а) 3.промышленного типа, б) 3. судоходного типа и в) смешанные 3.; по материалу:

а) 3. деревянные, б) 3. металлические, в) 3. железобетонные и г) смешанные 3. — см. Плотины, Шлюзы.

Затворы фотографические см. Фотографические аппараты. е. б лизняк.
