Звуковая частота
Звуковая частота, число колебаний в секунду упругой реальней среды, воспринимаемых нашим органом слуха как звуковое ощущение (смотрите Звук в т”е х н и к е).
В проволочной и беспроволочной телефонии имеют большое значение внятность и энергия передаваемых 3. ч. Исследование английской и американской речи показало, что средняя мощность при разговоре равна
примерно 10 fiW, если учитывать паузы между отдельными словами. Средняя разговорная мощность одного слога равна около 60—120 [tW, при этом мгновенные значения мощности могут достигать 1 000—2 000 jj-W.

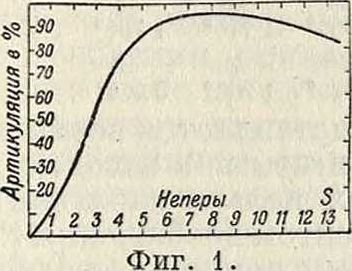

На фигуре 1. представлено изменение коэффициента артикуляции (отношение количества принятых слогов к числу переданных) в зависимости от силы звука. На оси абсцисс отложена в неперах чувствительность S=1п~, где P—эффективная ам-
В о плитуда звукового давления и Рй—соответствующее звуковое давление на пороге слышимости. По мере увеличения звукового давления коэфф. артикуляции возрастает, а затем по достижении нек-рого максимума начинает падать.
Каким образом влияет на артикуляцию спектр передаваемых 3. ч.—указано на кривых Флетчера (фигура 2). Кривая 1 представляет изменение артикуляции, если конденсаторным фильтром срезать низкие частоты; кривая 2 — изменение артикуляции, если дроссельным фильтром срезать высокие частоты.
Для определения необходим. спектра 3. ч. при передаче речи Центральной лабораторией связи НКПиТ были произведены методом артикуляции измерения, по которым установлено, что частоты свыше=2 400 (фигура 3) никакого влияния на улучшение качества передачи речи не оказывают. Частоты ниже=200 также ие имеют существенного значения. Поэтому для коммерч. телефонии, как правило, необходим спектр частот от /=200 до=2 400. Для целей широковещания требуется передача гораздо большего диапазона частот. Международный кон
сультативный комитет по телефонии разграничил понятия о качестве передач след, обр.: идеальной передачей рекомендуется считать такую, которая охватывает диапазон частот от =30 до=10 000; отличной—такую, которая охватывает частоты от /=100”до /=5 000; хорошей—такую, которая охватывает полосу частот от /=200 до /=3 000. Для коммерч. телефонии рекомендуется полоса частот от /=300 до /= 2 500.
В таблице показаны искажения в русском языке гласных и согласных, обусловливаемые тем или иным ограничением спектра пропускаемых частот.
Искажения в русском языке гласи ы х и согласных.
| Верхний предел частоты в пер/ск. | Гласные |
| 3 023 | Искажений нет |
| 2 400 | » » |
| 2 071 | И передается глухо, переходит в Ы |
| 1 432 | И и IO переходят в Ы и У |
| 955 | И переходит в У Я » > А Е передастся глухо |
| 716 | И, Е, Ы, Ю переходят в У; А перехо- |
| дит в О | |
| 478 | О передается неясно; остальные гласные переходят в У |
Согласные
С переходит в Ф Ц » » Ш
Г » » К
То же, что при 3 023 С, Фи×пропадают Б переходит в П В » »Л
и то же, что при 3 023
То же. что при 2 071 Ж переходит в 3 Ш » » 3
н » »м
То же, что при 1 432; изредка передаются правильно h, В, Я, К Неразборчиво
Передается одноука-ние
Колебания 3. ч. могут быть получены разнообразными способами; в частности с помощью лампового генератора, путем надлежащего подбора постоянных колебательного контура или путем получения биений между двумя ламповыми генераторами, лучше—между ламповыми генераторами и пьезокварцем. В том случае, если необходимо иметь источник 3. ч. большого постоянства, применяется обыкновенно ламповый генератор с камертоном (смотрите Зуммер).
Лит.: К о в а л е и к о в В. И., Телефонирование па большое расстояние, ч. 1, Л., 1925 (на правах рукописи); Шмаков П. В., Радио по проводам, Москва, 1927; Баев Н. А. и Ридель ΙΟ. О., Измерение качества передачи речи методом артикуляции, «Научно-технический сборник—телеграф, телефон, радио, почта», М., 1928, 1; Ржев к и н С. Н., Слух и речь в свете соврем, физич. исследований, М., 1928; S а с i a, «Bell System Technical Journal», New York, 1925, Oct.; Jones R. X., «JAIEE», 1924, Aug.; S t u m p f (>., «Abhandlungen cl. ICgl. Preuss. Akad. d. "Wissensch.», B., 1918, 1921; «Electr. Communication», New York, 1923, 1, p. 41; Trendele n-burg F., «Jahrbuch d. drahtl. Telegr. u. Teleph.», Berlin, 1926, B. 28, p. 54, 84; Pack S., «Experim. Wireless a. Wireless Engineer», L., 1927, v. 4, p. 535; Dye D., «Proc. Royal Soc. of London», London, 19?3. y. 103 (A), p. 204; Dadourian H., «Physical Review», Corning, 1919, ser. 2, v. 13, p. 337; E с c 1 e s W. II., «Proc. Phys. Soc. of London», L., 1917. v. 31, p. 269. Ю. Ридель.
