Картофелекопатели

Картофелекопатели, машины для выкапывания картофеля. Выборка картофеля часто производится с успехом сохой; но в тех случаях, когда клубни картофеля сидят глубоко и картофель при работе сохой перемешивается с почвой, выборка его

Фигура 1. Фигура 2.

представляет большое затруднение; более успешно работают К. Наиболее просто устроен К., приспособляемый к грядилю плуга Сакка (фигура 1); он состоит из лемеха и ряда прутьев, на которых задерживаются клубни, земля же осыпается между прутьями вниз; после прохода такого К. главная масса крупных клубней остается на поверхности; прутья К. можно перестанавливать сообразно размерам картофельных клубней. Для лучшего отделения клубней от земли прутья делают; подвижными; так, в К. сист. Перлина и Орендорфа (фигура 2) сзади лемеха, имеющего вид остроконечной лопаты, присоединяется шарнирная решетка а из прутьев, приводимая в сотрясение особым колесиком; выступы на, колесике, при качении его по дну борозды, производят подбрасывание решетки; впереди лемеха на грядиле К. имеется крючкообразный стержень для отвода ботвы в сторону. Оба эти К. пригодны для рыхлой почвы при неглубокой заделке картофеля; на связной сырой

Фигура з. почве выделение ими клубней недостаточно хорошо, и часто пласт земли, соскользнув с прутьев, падает опять на дно борозды. Поэтому появились более сильные и тяжелые К., в которых пласт сотрясается особыми

приспособлениями. К. эти могут быть разделены на две группы: элеваторные и швырялки.

Фигура 4.

В элеваторных К. имеется бесконечное полотно, состоящее из железных прутьев (фигура 3); гряда, подрезанная лемехом, поднимается на прутьях полотна кверху; почва в это время проваливается между прутьями, а клубни картофеля постепенно движутся кверху и затем падают сзади машины непосредственно на землю или на расположенную сзади добавочную решетку. К. опирается на два колеса, снабженные выступами-шпорами, которые служат для сцепления с почвой; от ходовых колес при помощи зубчаток передается движение к бесконечному полотну; сцепление и расцепление производятся при помощи особого рычага. Посредством другого рычага лемех устанавливается на большую или меньшую глубину. Для переездов в поле и обратно на шпоры надевают особый обруч; К. эти снабжают двухколесным передком. Скорость движения полотна делается примерно в 1,5 раза более скорости передвижения машины вперед. Эти К. очень тяжелы и требуют запряжки от 4 до 6 лошадей. В последнее время для уменьшения тяги передвижение полотна элеватора производится при помощи особого двигателя, устанавливаемого на раме К.

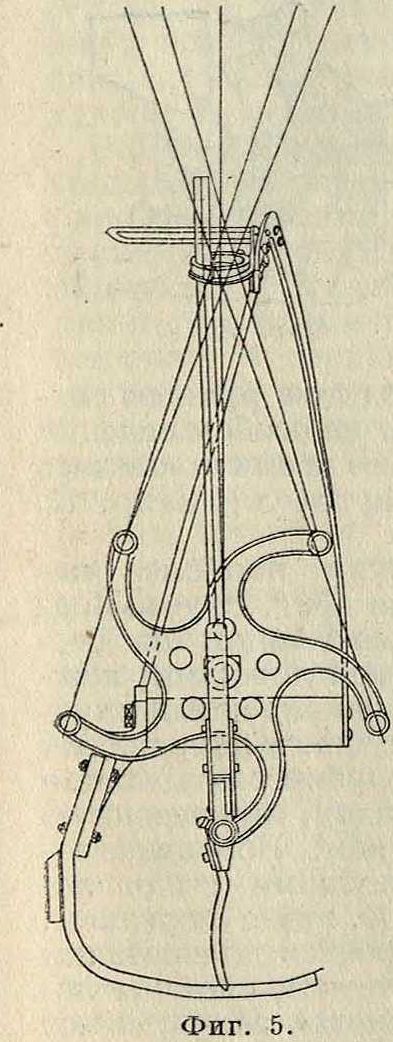

К.-ш в ы р я л к и имеют приспособление, состоящее из ряда вращающихся вилок, при помощи которых гряда, подрезанная лемехом, отбрасывается в сторону; земля при этом разбивается, и клубни картофеля, отброшенные в сторону, легко собираются с поверхности почвы; чтобы клубни отбрасывались не очень далеко, у нек-рых К. имеется сбоку решетка, которая задерживает картофель. В К. системы Гардера (фигура 4 и 5) вилки снабжены деревянными ручками, входящими в кольцо; во время вращения крестовины с вилками ручки скользят в кольце и удерживают вилки в положении почти вертикальном, давая им при вхождении в гряду наклон, противоположный движению (если смотреть сзади машины, то влево); затем вилки, выбрасывая картофель, наклоняются в другую сторону и тотчас же после этого принимают вертикальное положение. Наклон вилок при выбрасывании картофеля должен быть возможно меньшим, иначе картофель отлетает слишком далеко. Скорость движения вилок такова, что они полностью захватывают всю ширину гряды и даже несколько перекрывают (15%) часть гребня, захваченного ходом предыдущей вйлки. Передача движения к крестовине, несущей вилки, производится при помощи одной пары конических или двух пар цилиндрических и конических зубчатых колес; для изменения глубины хода лемех

со стойкой можно переставлять в прорезах. Для выключения картофелекопателя лемех поднимают особым рычагом, причем одновременно выключается сцепная муфта передачи. Недостатком К.сист. Гардера является значительное отбрасывание картофеля, сильное нагревание деревянных ручек и даже обугливание их вследствие трения при дви-жении в кольце. В других К ,-швырялках (фигура 6) вилки делаются без ручек, и свое вертикальное положение при движении они сохраняют помощью особой передачи, состоящей из ряда планетных зубчатых колес (фигура 7), или же посредством постановки эксцентрика на ось вращения звезды, несущей вилки, и кривошипов на оси вращения вилок (колесо Моргана). В Германии появились картофелекопатели с горизонтально вращающимся колесом из согнутых прутьев. Такое колесо не так сильно разбрасывает клубни, как вертикальное. Кроме колеса в одной из систем К. завода Круппа имеется еще вертикально расположенный барабан, состоящий из прутьев. Линейные скорости движения

различных элементов поверхности барабана и колеса различны, что способствует лучшему крошению гряды. К.-швырялки запрягаются 3— 4 лошадьми. Недостаток их заключается в том, что ранения, наносимые клубням ударами, способствуют загниванию картофеля при хранении.

Лит.: Д е б у К. И., Орудия и машины для картофельной культуры, СПБ, 1914; Криль Б. А., Новое в области о.-х. машин ii орудий, М.—Л., 1929; Вальтер К., 0.-х. машины и орудия, пер. с нем., Берлин—Рига, 1923; Schwarzer Н., Landmaschinenlmnde, 3 ΑυίΙ.,Β., 1927; Fischer &., Die Mascliinen tflr d. Anbau, d. Pilege u. d. Ernie d. Kartoffeln, «Arbeiten der Iiartoifelbaugesellscliaft», B„ 1927, H. 9. Б. Криль.
