Книгохранилище

Книгохранилище, библиотека; совокупность зданий для хранения и систематизации книг и обслуживания ими читателей. Надлежащая группировка помеще-

ний по горизонтали и вертикали—так, чтобы книга передвигалась до места своего назначения, то есть до выдачи ее читателю, без перекрещивающихся или обратных движений, является существенною частью проекта К.

В состав К. входят следующие виды помещений. 1) Книгохранилище в собственном смысле. Оно устраивается из расчета 125 томов на 1м²·, включая и проходы. 2) К а р-тохранилище. Такое хранилище, должен быть тесно связано с залом для карт. 3) Регистратура и/отдел приема книг. Это помещение должен быть расположено в месте, удобном для подвозки книг, и иметь отдельный вход для приема; из регистратуры книга непосредственно передается в отдел каталогизации.При одновременном поступлении большого количества книг (в больших библиотеках до 5 000 томов) должно приходиться

8—10 ж² площади пола на человека. 4) О т-дел каталогизации со служебным каталогом. Он должен иметь двустороннее освещение; рабочие столы размещают у окон, а посредине оставляют место для служебного каталога; потребная для этого площадь— 5 ж² на человека, не считая кабинета заведующего. 5) 3 а.л каталогов. Зал проектируется из расчета 20 ж² на 1 млн. карточек при размещении последних в 4 вертикальных ряда. 6) Отдел систематизации, змплектованияи кабинет заведующего К. Общая площадь—5 м² на человека. Здесь также необходимо двустороннее освещение. Отделы должны состоять из изолированных помещений с небольшими стеклянными перегородками. В середине— место для служебных каталогов. 7) Комната выдачи книг на дом. 8) О б щ и и читальный за л—центральная часть здания. Он устраивается из расчета 2 ж² на чел. и требует особенно хорошего и равномерного освещения. Акустика зала должен быть такова, чтобы обеспечить возможно ббльшую тишину. Сообщение раздевальни с читальн. залом должно быть без поворотов; попутно читатель

должен проходить через контроль, выставку книг, справочное бюро и каталог. Столы для чтения должен быть расположены так. обр., чтобы все читатели сидели в одном направлении. Такое расположение требует значительной площади (до 2,25 ж² на чел.), но оно гораздо удобнее для читающих и потому принято во

всех новых библиотеках. Около 10% площади читального зала занимают кафедры для выдачи книг. В длинном зале выдачу помещают в середине его, и зал делится т. о. на

две части. Такое деление удобно в том отношении, что в летние месяцы, когда бывает меньше читателей, может функционировать лишь одна половина зала. Но лучше помещать кафедры вне читального зала, и притом так, чтобы с одной стороны находилась кафедра для выдачи книг, а с другой—для обратного приема. 9) Специальный читальный зал—предназначен для научных работ и должен быть изолирован от общ. читального зала; площадь — 2,75 ж² на человека.

10) Каталог для читателей и перманентная выставка новых книг.

11) Ж у р н а л ь н ы и и газетный читальный зал следует располагать близ входа, чтобы пользование им было легко доступно; площадь—2,75 ж² на чел. 12) Помещение для каталогизации и каталога п е р и о д и к и — 10 ж² на чел. 13) Место для хранения книг, которые оставлены за читателем—в общем читальном зале.

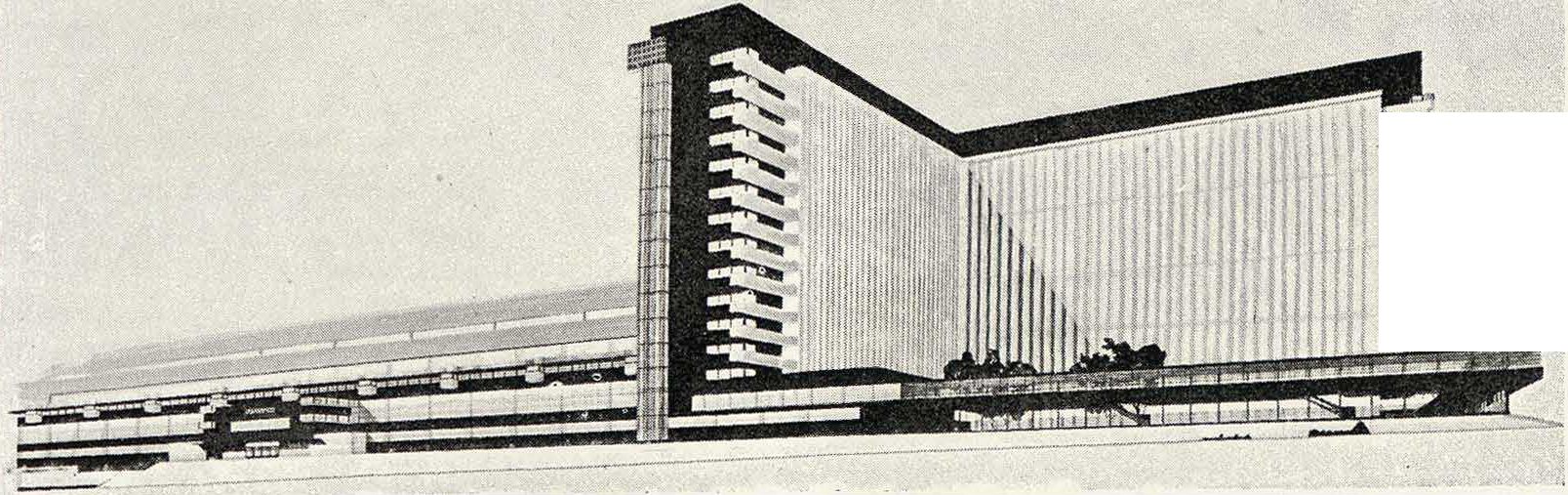

3. Проект Д. С. Маркова, Д. Ф. Фридмана и В. И. Фридмана.

4. Проект В. А. Щуко.

fig.

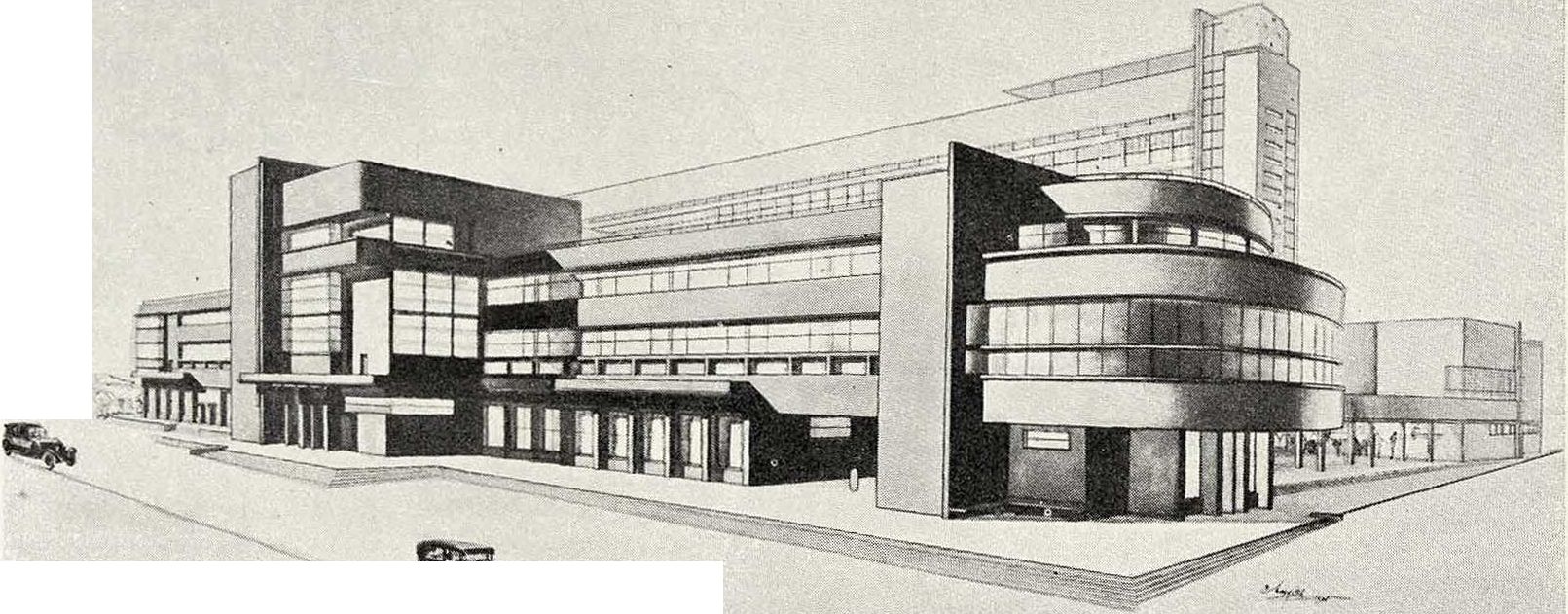

2. Проект А. В. Щусева.

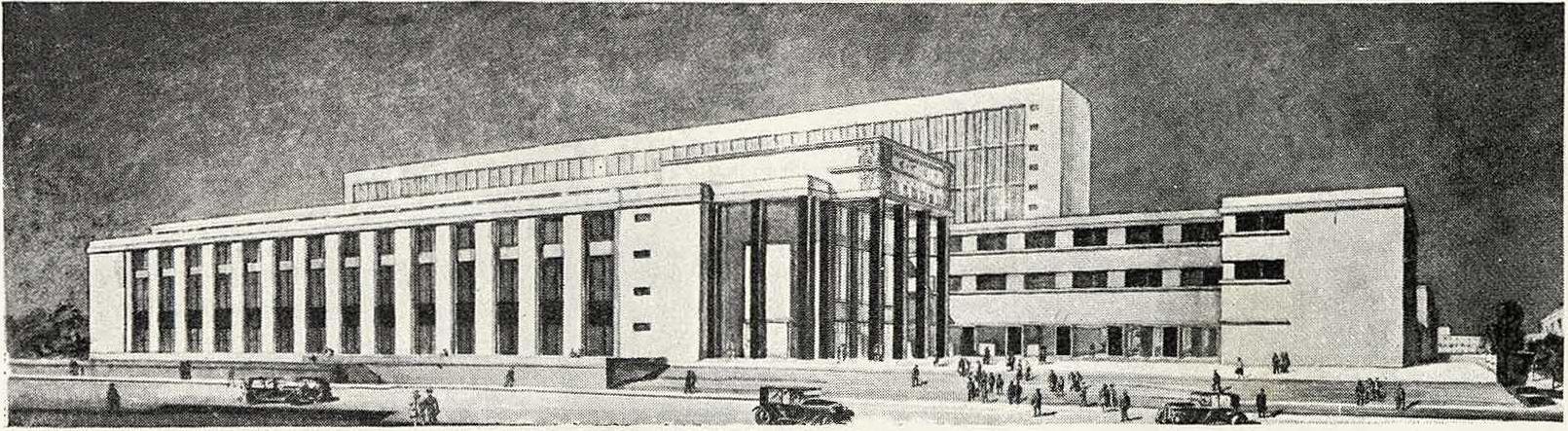

1. Проект бр. Весниных.

Т. Э.

14) Читальный зал для карт—5м²на чел. 15) Юношеский читальный зал — 2ж² на чел.; этот зал должен быть изолирован и иметь отдельн. ход. 16) К а-бинеты для научных занятий, по

10—12м- каждый. 17) Справочное бюро. 18) Отдел библиографической консультации — по 10 ж² на человека. 19) Приемная — внизу, у входа, для выдачи справок. 20) Дезинфекционная камера, служащая для обеззараживания поступающих книг. 21) Управление библиотеки.

Наиболее целесообразно следующее распределение помещений: первый этаж—службы и подсобные помещения; второй этаж— общие читальные залы, обработка книг, администрация; наконец третий этаж—специальные залы и научные отделы.

Книгохранилище. Главным помещением в современной библиотеке является книгохранилище в собственном смысле слова. От целесообразного его устройства зависят сохранность книг и быстрота подачи их читателю. Чтобы сосредоточить книги на возможно меньшем пространстве, избежать излишнего хождения и сэкономить кубатуру помещения, книгохранилище строят в виде невысоких ярусов, в человеческий рост, где расположены двусторонние открытые полки-стеллажи параллельными рядами. Эта так называемым магазинная система дает возможность уплотнения. Небольшая высота помещений позволяет доставать книги без лестниц, что также сохраняет время и облегчает работу. Такое устройство значительно

Фигура 6.

выгоднее, чем расположение шкафов вдоль •стен, которое может быть применено лишь в небольших библиотеках. Общепринятая кон-•струкция стеллажей—металлич., как занимающая меньше места. Не исключается применение и железобетонных столбов с тонкой плитой междуярусных перекрытий; в таких •случаях размещают 2 яруса в одном этаже. Высоту яруса принимают 2,25 метров от пола до пола; на 1 п. м полки приходится от 35 до 40 книг. При принятой высоте следует в среднем считать 7 полок. Эти полки должен быть передвижными для установки сообразно форматам книг. Большое значение имеет расстояние между осями стеллажей. В новой Дрезденской библиотеке оно принято в 1,2 м, что надо считать минимальным. Ширина прохода между стеллажами должен быть не меньше 0,80 метров Для экономии места выгоднее перейти к магазинам по форматам, для книг in 8° вполне .достаточна ширина полок в 19—20 см, что дает расстояние между осями 1,18-^1,20 м для более крупных форматов ширина полки—0,35 м, что дает расстояние между осями—1,50 метров Высота стеллажа м. б. принята 2,10—2,15 метров от пола до потолка при цоколе в нижней части в 0,06 метров Длина полки обычно 1 метров Освещение имеет очень большое зна-чение;поэтомуглубинахранилища при одностороннем освещении должен быть не более тройной

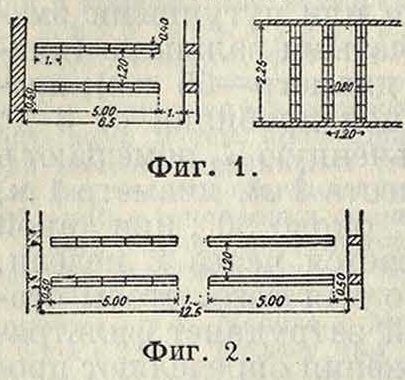

высоты при ширине одного крайнего прохода у стены в 0,50 метров и другого прохода в 1 м, что при 5 полках в ряд дает внутреннюю ширину 6,5 метров при высоте 2,15 метров Оси окон должны совпадать с осями проходов. На фигуре 1 показаны примерные размеры хранилища при одностороннем освещении. Проход в 0,50 метров служит для прохода служащего от одного ряда стеллажей к другому, по другому проходу в 1 метров происходит подача книг. Если предположено пользоваться вагонеткой, то этот проход может быть увеличен и до 1,40 метров На фигуре 2 показаны примерные размеры хранилища при двустороннем освещении, причем средний проход должен быть шире (от 1,5 до 2 метров для движения вагонетки или тележки). Отверстия для навески полок, в целях их перестановки, располагают на расстоянии 4—5 сантиметров друг от друга. При применении швеллеров, в них заделывают стержни из круглого железа, на которые и вешают полки. Эта конструкция похсазана на фигуре 3, дающей схему стеллажей К. Deutsche Biicherei в Лейпциге. На фигуре 4 и 5 пока-заны детали конструкции передвижных полок-стеллажей, применяемых в американских библиотеках. По схеме фигура 1, при 35 iiHixrax на полку, приходится на 1м³ 136 томов, а при 40 хснигах —155 томов. По схеме фигура 2 приходится соответственно больше: 144 и 164 тома. В эту кубатуру не входят лестницы, соединяющие ярусы, подъемники для книг и свободные места в каждом ярусе для разборки книг. Поэтому при подсчетах берут обыкновенно 125—135 книг на 1 м³. Временная нагрузка для перекрытий принимается в 600 килограмм/м². Обследование американ. библиотек дало максимальную величину в

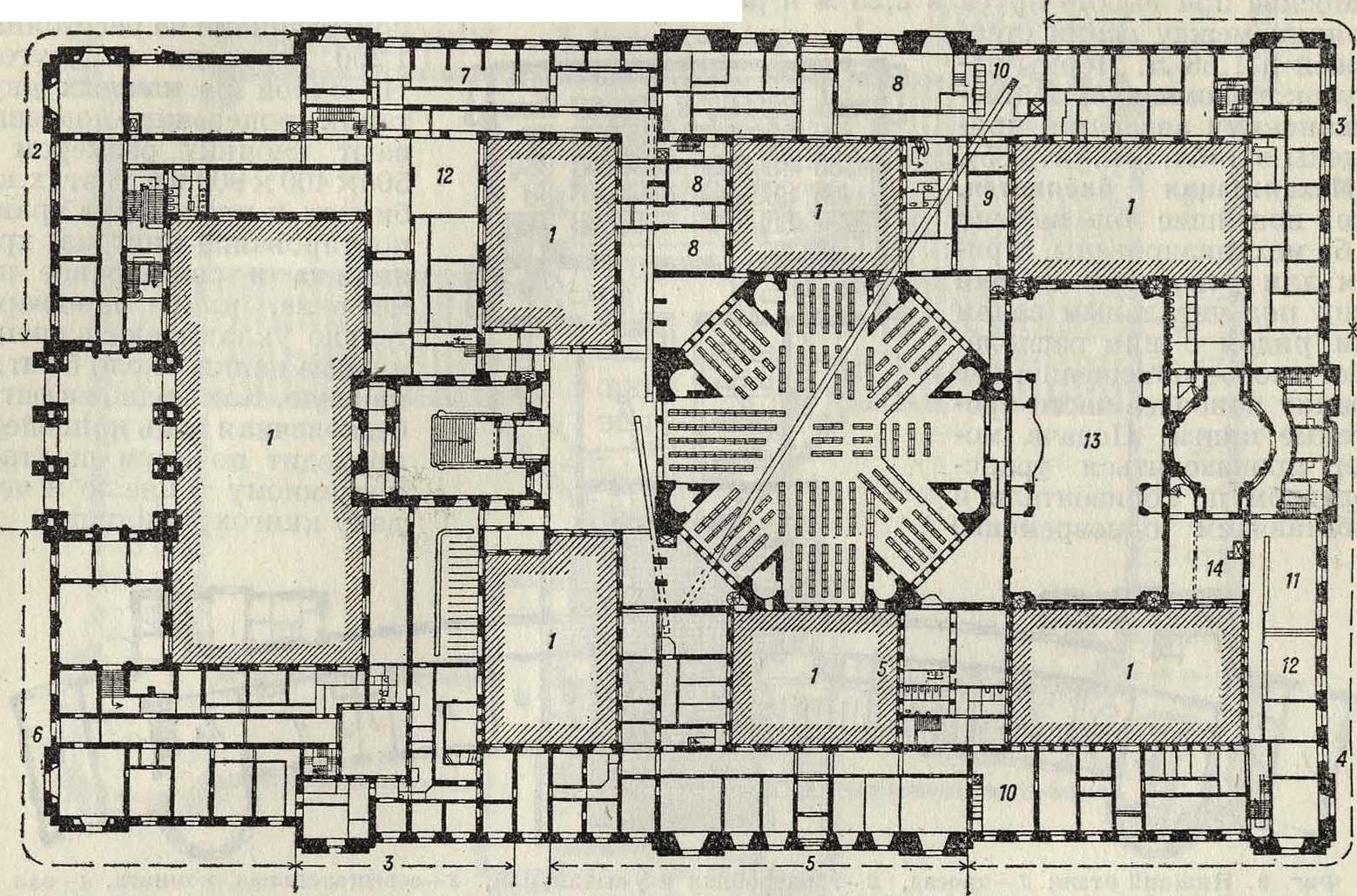

Фигура 8а. Нижний этаж: 1—специальный читальный зал, 2—смитсоновское книгохранилище, печатные издания, «—документы, 4—отдел карт, S—двор, 6—восточное книгохранилище, 7—юго-восточное книгохранилище, «—читальный зал печатных изданий, 9—хранилище рукописей, 10— северное книгохранилище, 11—читальный зал рукописей, 12—южное книгохранилище, 13—рукописи, 14—выставочное помещение для книг и рукописей, 15—зал выставок, 16—выставка печатных изданий.

Фигура 86. Верхний этаж: 1—отдел заказов, 2—обработка, «—библиография, 4 и 5—каталог, 6—мостик, 7—двор, «—восточное книгохранилище, 9—ю.-вост. книгохранилище, 10—хранилище карт, 11—северное книгохранилище, 12—читальный зал, ««—каталог читального зала, 14—южное книгохранилище, 15—читальный зал периодики и газет, «в—зал карт, 17—читальный зал карт, 18—общее управление, 19—секретариат, 20—кабинет библиотекаря, 21—уборные, 22—специальный читальный зал депутатов, 23—специальный читальный зал сенаторов.

400 килограмм/м“. Такую же нагрузку показали опыты, произведенные в Ленинской библиотеке в Москве при высоте яруса в 2,25 л и расстоянии между осями стел-лажей в 1,58 метров Нормы нагрузок, рекомендуемые американскими авторами, приведены в таблице (смотрите ст. 385).

Механизация библиотек.

Все новейшие библиотеки должен быть механизированы, причем для ускорения подачи книг под читальным залом или рядом с ним располагают особое помещение, где хранят наиболее часто требуемые книги. Подача может производиться транспортером по горизонтали и работающим одновременно ром 700 х 1 000 миллиметров. Она проходит до тоннеля, находящегося ниже уровня земли. В шахте двигаются цепи, соединенные между собой

_г_______ поперечинами на расстоянии

1 200 миллиметров одна от другой. На одной из каждых двух таких поперечин подвешивают кабинку размером в 500x400 х 900 миллиметров. В этих кабинках и происходит транспортирование книг из хранилища в раздаточное помещение, книги предварительно укладывают в специальные папки около 5 шт. в каждую. Как видно из фигура 6 бесконечная цепь конвейера проходит по двум шахтам, подземному тоннелю и чердаку книгохранилища.

Фигура 9. Нижний этаж: 1—проезд, 2—гардеробная и умывальная, 3—совещательная комната, 4—зал заседаний, 5—кабинет, 6—канцелярия, 7—бюро пишущих машин, «—касса и бухгалтерия, 9—комната для посетителей, 10—переплетная, 11—библиография, 11а—поступление новых книг, 12—каталог для посетителей, 13—выдача книг, 14—призм книг, 15—большой читальный зал. лифтом по вертикали. Для. подачи записок должен быть устроена пневматическая почта. Подача книг должен быть бесшумной и обеспечивать их сохранность. При многоэтажных К.лучше устраивать вертикальные подъемники на расстоянии 30 метров друг от друга, с тем чтобы от этих подъемников книги передавались автоматич. на транспортер.

На фигуре 6 и 7 изображена схема механизации, предложенной инж. Ф. Ф. Петровым для нового здания Ленинской библиотеки и состоя

В кабинке часть Ώ (фигура 7) служит приемником для книг. Приемник закрыт заслонками Е и G, поворачивающимися соответственно на осях F и

Н. В каждом этаже и в раздаточной расположена совершенно одинаковая приемноотправочная станция в виде стола А, разделенного перегородкой В на две части. Правая часть оканчивается суженной наклонной плоскостью, которая закрыта заслонкой С и подходит к приемному отверстью шахты. Раз-даточн. стол и кабин-

Фигура 10. Второй этаж: 1—карты, 2—малый читальный зал, 3—кабинеты администрации, 4—кабинет директора, 5— приемная, в—история войн, г—ведомственные помещения, «—справочное бюро, 9—систематический каталог, 10— алфавитный каталог для персонала, Л—прием к пит, 12—·телефон 13—периодика, 14—рабочие кабинеты для посетителей, 15—большой читальный зал щая в следующем. Через все этажи книгохранилища проложена вертикальн. шахта разме на снабжены рядом электрических контактов, которые управляют открыванием и закры-

I этаж

Фигура И. 1—внутренние дворы, 2—управление библиотеки, 3—квартиры служащих, университетская библиотека, 5—метеорология, ин-т, 6—академия наук, 7—общий каталог, 8— упак точная, 9— машинное отделение, ip—транспортер, 11—каталоги, 12—справочное бюро, 13—читальне и зал универсальной библиотеки, 14—вод.ча книг калом, 15—прусская библиотека, 16—картой ый каталог, 17— систематический каталог, 18—читальня для журяалш, i.9—купольный читальный зал, 20—читальня отдела искусства и литера-гурд, 21—фышанты, 22—читальный зал, 23—печатание заголовков, 24— алфавитный каталог, 25—справочное бюро, 26—ценные издания, 27—выдача книг.

Нормы нагрузок для книгохранилищ.

Детали	Конструкции
Детали	легкая	средняя	тяжелая
Конструкция стеллажа, жг/.ч³	ПО	180	180
Покрытие пола, кг/м².	15	20	24
Покрытие проходов, кг/м².	(Стекло	(Мрамор	(Шифер
	20-мм) 50	30-мм) 90	40-лии) 100
Книги, кг/м“..	320	400	480
Временная нагрузка, кг/л³.	100*	200*	350*
Высота яруса, метров.	2	2,2	2,4
i * Уменьшая на 10% для каждого яруса.

ванием заслонок.При нажатии определенной кнопки приемная заслонка кабинки открывается при подходе кабинки к правой половине раздаточного стола, и, в свою очередь, выпускная заслонка открывается при подходе кабинки к левой части соответственного стола. При средней скорости движения кабинок 0,4 м/ск и расстоянии между кабинками 2,4 м, в течение шестичасового рабочего дня через раздаточную может пройти 3 600 кабинок. При одновременной работе двух конвейеров и емкости папки в 5 книг пропускная способность системы будет равна 36 000 книг в день (заданное количество по условиям проекта было 15 000 книг).

Заграничные книгохранилища. Из новейших заграничных К. следует отметить следующие. 1) Б и-блиотека конгресса в Вашингтоне, открытая в 1897 г. (фигура 8а и 8 ·). Стоимость зданий 6,4 млн. долл. Размеры: 141 х 102 метров с внутр. дворами, размер которых 45x22,5 и 45χ30λι. Восьмигранный читальный зал поперечником 30 лг помещен в середине и рассчитан на 250 мест; по стенам размещено 120 000 томов. Вместимость К. была рассчитан а на 1 600 000 томов; в настоящее время вследствие роста К. пришлось застроить иод книгохранилище один из внутренних дворов на 1045 000 томов. Подача книг пневматическая. К. имеет 9 ярусов при высоте яруса в 2.1 м, ширина между осями стеллажей 1,5 м, ширина полок 0,3 м, ширина среднего прохода 1,8 λι. Стеллажи имеют 6 полок с каждой стороны длиной 0,9-г-0,8 м; ширина К.—13,5 метров Подача книг идет но вертикали К. и по горизонтали до середины места выдачи.

2) Публичная библиотека в Нью Порке, открытая в 1911 году Стоимость здания 9 млн. долларов; кубатура 288 000 м³; площадь 117x81 м; вместимость 3,5 млн. томов; размер читального зала 22,8 х 88,5 метров на 800 читателей. Читальный зал расположен вверху на высоте 16 метров от пола первого этажа. Под читальным залом расположено К. в 7 ярусов, высотой 2,25 метров кажды ι. К. имеет три прохода— средний и два боковых; стеллажи имеют 10 полок с каждой стороны.

3) Лейпцигская библиотека (фигура 9 и 10). Площадь всей застройки равна 16 741 м²; пока застроено 8 400 м². Библиотека рассчитана на расширение до 10 млн. томов; в настоящее время она способна вместить до 2 млн. Читальный зал рассчитан на 180 чел. Сиденья для читателей расположены •с одной стороны. Вдоль стен—шкафы для подручной библиотеки, где читатели сами могут брать для себя книги. На высоте окон второго этажа расположены хоры. На хорах, а равно и внизу, имеются полукруглые выступы, где помещается контроль. Имеются особые комнаты для слепых и для работы на пишущих машинках.

4) Прусская государственная библиотека в Берлине (фигура И).Построена в 1911— 1914 гг. Здание выходит на 4 улицы. Площадь застройки 18 190 м² с 1 большим и 7 меньшими дворами. Стоимость постройки 15 млн. марок (1 м³—27 марок). Ежегодный прирост рассчитан на И 000 газет и журналов и 50 000 книг. В здании находится кроме Прусской библиотеки также и Университетская библиотека, которая в случае расширения главной библиотеки м. б. переведена в другое место. Под главным купольным читальным залом находится подручная библиотека. К. имеет 13 этажей при высоте яруса в свету 2,2 метров Кроме главного читального зала имеется еще ряд специальных зал для журналов, рукописей, фолиантов, инкунабул, истории войн. Университетский читальный зал рассчитан на 300 человек, ку польный зал—на 400 человек, а всего мест для читателей во всех залах—

1 300, так что в этом отношении Прусская библиотека занимает первое место в мире. Все помещения, как то: читальные залы, каталоги, отдел редких книг, выставочные залы так размещены, что посетитель, пройдя через один контроль, попадает в середину всей группы помещений и легко может ориентироваться.

Проект Библиотеки имени Ле-нина. В связи с постройкой Ленинской библиотеки в Москве был объявлен в декабре 1928 г. всесоюзный конкурс на составление проекта грандиозного библиотечного здания. По программе требовалось, чтобы библиотечное здание вмещало в К. 6 млн. томов; вместимость читальных зал: на 650 чел.—общий, на 150 чел.— специальный, на 150 чел.—журнальный, на 100 чел.—юношеский, на 40 чел.—восточный, на 20 чел.—зал карт и на 50 чел.—военный. На том же участке требовалось спроектировать в связи с библиотекой Институт библиотековедения с аудиторией на 400 чел., с 3 аудиториями, каждая на 100 чел., 4 семинарскими комнатами и показательным музеем. Кубатура здания по программе выходила около 200 000 м³.

Из представленных проектов библиотеки имени Ленина наиболее разрешают задачу след, проекты: 1) проект архитекторов Д. С. Маркова, Д. Ф. Фридмана и В. И. Фридмана (первая премия); 2) проект бр. Весниных (вторая премия); 3) проект акад. А. В. Щусева (третья премия); 4) проект акад. В. А. Щуко (четвертая премия); 5) второй проект архитекторов Д. С. Маркова, Д. Ф. Фридмана и В. Й. Фридмана (смотрите вкладной лист).

Лит.: Atlas zur Zeitschrift f. Bauwesen, H. 1—3, 1917; «Zentralblatt fiir Bibliothekwes η», Sonderab-druck.L, z., 1928, Jg. 45; Horrassowitz O., «Zentralblatt f. Bibliothekwesen», Lpz., 1916; Seyh G., Das Buchermagazin in seiner Entwicklung, Tubingen; AsplundE. G., Die neue Stadtbibliotliek v. Stockholm, «Wasmuths Monatshefte fiir Baukunst», H. 2; Marcel H., La bibliotfeque nationale, P., 1907; Bake r A., The Public Library, London, 1924; Sanderson, Library Law, London, 1925; Bostwick S., The American Public Library, N. Y., 1923; Green S., The Public Library Movement in the United States 1853—93, Boston, 1913; Koch Th., A Bo,k of Carnegie Libraries, N. Y., 1917. Д. Марков.
