> Техника, страница 54 > Кондиционирование

Кондиционирование

Кондиционирование (франц. condi-tionnement), приведение товара в условия, отвечающие установленным нормам и стандартам. Обычно же К. в текстильной промышленности понимается более узко, как определение влажности волокнистых материалов и торгового веса их с помощью специальных приборов и в порядке установленного испытания. Волокнистые вещества крайне гигроскопичны и обладают способностью содержать значительные количества влаги и в то же время не казаться наощупь влажными. Так, шелк, содержащий, при нормальных условиях; темп-ры и влажности, воды около 10% своего веса, может содержать значительно большие количества ее (до 20—30%), причем это увеличение влаги не м. б. определено ни наглаз ни наощупь. Между тем при торговых сделках % влажности имеет очень большое значение, т. к. при % влажности выше нормального покупатель платит не только за шелк, но и за избыток воды.

Кондиционами, или кондиционными учреждениями (conditionnements, conditions pu-bliques), называются специальн. заведения, которые производят официальное и беспристрастное техническое определение веса,

меры,чистоты и других качеств текстильного сырья и изделий, которые и кладутся в основу торговых договоров. В настоящее время во всех странах кондиционные учреждения являются официальными учреждениями, состоящими обычно в ведении или государственных органов или торговых палат, биржевых комитетов и других официальных торгово-промышленных организаций. В Италии число кондиционных учреждений превышает 30; наиболее крупными из них являются кондиционы в Милане, Турине, Генуе, Флоренции, Комо, Брешии, Удине и Лекко. Крупнейшими кондиционными учреждениями в других странах являются: во Франции кондиционы в Лионе, Марселе, Париже, Валенсе, Рубе, Туркуане и Реймсе; в Германии—в Крефельде, Эльберфельде, Бремене, Аахене, Лейпциге и Рейтлингене; в Англии—в Бредфорде, Манчестере; в Бельгии—большой кондицион для шерсти в Вер-вье; в США—в Ныо Норке; в Японии—большой кондицион в Иокогаме, кондицион в Кобе; в Китае—в Шанхае.

Большая часть кондиционных учреж ений заграницы имеет у себя большие склады для завоза и хранения партий сырья (шелка, шерсти и др.). Это удобно потому, что дает возможность отобрать образцы для К. на месте хранения товара; кроме того с находящимися на хранении партиями товара производятся все торговые и кредитные операции: купля и продажа, получение товарных ссуд и прочие Помимо испытания влажности партий волокна и установления торгового веса, кондиционные учреждения производят и остальные технические испытания основных свойств волокнистых материалов и изделий из них. Наиболее крупные кондиционы и новейшие по оборудованию имеют химико-технологич. лаборатории для испытания различных материалов, применяемых в текстильной промышленности, как то: технических масел, мыла, москательных и других товаров, применяемых в производстве, и т. д. Некоторые кондиционные учреждения соединены с научно-исследовательскими учреждениями; так, при Лионском кондиционе имеется большая научно-исследовательская лаборатория по изучению шелка и шелкопрядов, а также музей. При Миланском кондиционе помимо этого имеется мастерская для производства кондиционных аппаратов и других приборов для испытания волокон. Одним из новейших по постройке и оборудованию кондиционных учреждений является кондицион в Иокогаме, открытый в апреле 1926 г. В Нью Иорке здание кондиционного учреждения представляет собой пятиэтажный корпус, в первом этаже которого расположены контора, прием и отправка поступающих на хранение и для К. партий шелка; второй и третий этажи заняты складскими помещениями для присылаемых партий, вмещающих между прочим до 30 000 кип шелка. В четвертом этаже расположены химико-технологич. лаборатория, лаборатория для исследования тканей, а также музей и аудитория. Пятый этаж занят отделением для К. шелка и для испытания перемоточной способности его, в этом же этаже размещен ряд вспомогательных помещений. Диаграм-

ма (фигура 1) показывает рост числа испытаний кондиционного учреждения в Нью Порке с 1883 по 1924 год.

В современных кондиционных учреждениях определение влажности волокна и установление торгового (кондиционного) веса производится с помощью особых сушильных

/ысячи

406789 >23486789 >23486789 >23486789 >2348

/883 1890 7900 19W 1920

Фигура 1.

аппаратов, позволяющих быстро высушивать пробу до желаемого предела и точно определять вес испарившейся воды. В настоящее время очень многие фирмы строят кондиционные аппараты. Аппараты всех систем в основном устроены одинаково и отличаются лишь в деталях: в способе подогрева воздуха (пар, газ, электричество и другие источники), системе устройства нагревания, системе циркуляции нагретого воздуха и устройстве весов для взвешивания испытуемой пробы. На фигуре 2 представлен в разрезе кондиционный аппарат Шоппера. Проба помещается в проволочную корзинку с которая подвешивается на крючок коромысла весов. Величина навески 200-Н500 г. Корзинка с помещается в цилиндре Ь, имеющем двойные стенки; в пространстве между этими стенками проходят продукты горения от газовой горелки, к-рые, поднимаясь, нагревают плиту d, служащую резервуаром тепла, проходят между стенками цилиндров а и b и через трубку z выходят наружу. Внутри цилиндра b через дно корзины с и через находящуюся в ней пробу циркулирует также воздух, поступающий из помещения через отверстия г, г, нагреваемый продуктами горения и выходящий через крышку камеры наружу. Для постоянного наблюдения за t° в камере, где находится проба, помещен термометр. Находящиеся на крышке аппарата весы позволяют проверять вес кондиционируемой пробы в любое время, не вынимая пробы из аппарата. Вместо газовой горелки фирма Шоппер строит аппараты со овой и с керосиновой горелками, а также с нагревом паром и электричеством. Для ускорения К. имеются аппараты с по

фигура 2.

догревателями, в которых проба предварительно поступает в подогревательную камеру, где подсушивается; окончательное К. производится в другой камере аппарата. Обычно весы устанавливаются на самом аппарате, но, в целях удешевления стоимости, при установках большого числа аппаратов применяются съемные весы. Весы эти устанавливаются на вагонетке, которая движется по рельсам вдоль приборов. При таком устройстве одни весы обслуживают несколько кондиционных аппаратов.

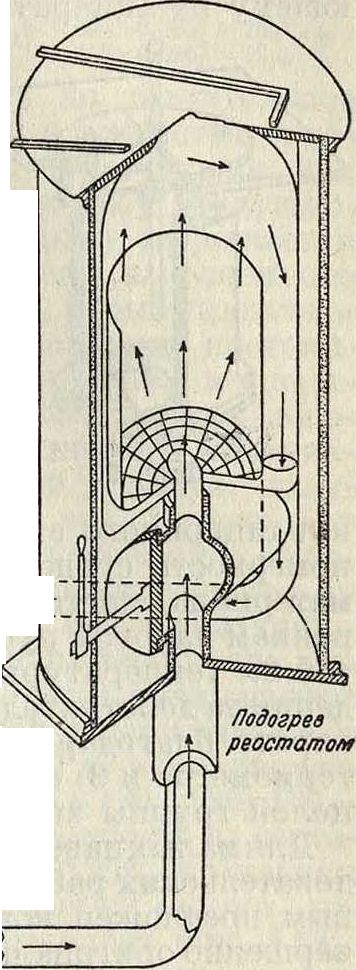

Описанный аппарат, как не снабженный вентилятором для циркуляции воздуха сквозь испытуемую пробу, не отличается большой производительностью. Для К. пробы требуется не менее 1 часа. На фигуре 3 представлена схема аппарата системы Корти.

Воздух поступает в аппарат под действием ι нагнетающего вентиля тора, подогревается реостатом и в нагретом состоянии(до 100—140°) прогоняется через испытуемый материал, находящийся в корзине.

Пройдя через высуши- j ВаеМЫИ материал, ВОЗ- Воздух нагнетается дух поднимается вверх вентилятором и, проходя между стен- _{фиг 3} _

ками корзины и стенками камеры аппарата, удаляется наружу. Аппарат отличается большой производительностью. На фигуре 4 представлен общий вид аппарата Веера, являющегося одним из лучших в настоящее время, с подогревателем для пробы, который помещен на аппарате справа. В последнее время (1923 год) появился новый кондиц. аппарат, сконструированный директором Бредфордской кондиционной станции Е. Г. Таунендом в сотрудничестве с рядом компетентных лиц. Устройство этого аппарата следующее (фигура 5). Испытуемый волокнистый материал укладывают в алюминиевый цилиндр, по оси которого установлен термометр, скрепленный наглухо с цилиндром и доходящий до его сетчатого дна. Этот алюминиевый цилиндр вставляется в чугунный цилиндрич. кожух, снабженный паровой рубашкой для обогрева; при этом постоянство <° в рубашке поддерживается

Фигура 4.

определенным давлением обогревающего пара, к-рое контролируется во все время работы при помощи автоматическ. манометра. Через воронкообразное отверстие в дне кожуха в аппарат вдувается воздух, предварительно нагретый до t°, при которой производится высушивание. Вверху аппарата имеется отсасывающий вентилятор. К выступающему из аппарата концу термометра приделано кольцо, за которое алюминиевый цилиндр может быть подвешен к весам. На Бредфордск. кондиционной станции 7 таких аппаратов соединены в один комплект и обслуживаются одними весами, пер едв и гающи-мися над аппаратами _фиг. 5. по 2 рельсам. Пре имуществами этого кондиционного аппарата являются: 1) равномерность сушки и прогрева испытуемого материала, достигаемая совместным применением паровой рубашки и теплого воздуха той же температуры, 2) возможность наблюдения за действительной температурой в аппарате благодаря удачному расположению термометра и 3) применение одних весов для целой группы аппаратов.

Длямалыхнавесок и точных научно-исследовательских работ акад. В. Г. Шапошниковым предложен кондиционный аппарат совершенно оригинальной конструкции (фигура6, аппарат дан без камеры). Аппарат Шапошникова состоит из ряда U-образных трубок с притертыми кранами. Испытуемый материал закладывается в трубки. Ряд трубок

Фигура 6.

соединяется между собой и на особом штативе устанавливается в асбестовой сушильной камере. Камера эта ставится на песчаную баню и подогревается трубчатою газовою горелкою. Крайние трубки снабжены термометрами, внутри камеры имеется третий термометр. Через все трубки просасывается при помощи водяного насоса воздух, к-рый предварительно очищается и высушивается. Аппарат применим лишь для очень небольших проб. К преимуществам аппарата относится возможность К. в атмосфере любого газа и возможность сохранения высушенных навесок.

Методика проведения основных технич. испытаний в различных кондиционах б. или м. одинакова. Поступающая в кондицион партия снабжается особой фактурой и взвешивается двумя сотрудниками параллельно, причем эти взвешивания совершенно независимы одно от другого и первый сотрудник не должен знать результатов взвешивания второго и наоборот. От испытуемой партии отбираются три пробы, из которых две поступают на испытание к двум экспериментаторам, работающим совершенно независимо один от другого, а третья является запасной и поступает на испытание лишь в том случае, если два первые испытания дают результаты, различающиеся между собой выше установленных норм. Так, по правилам кондиционного учреждения в Цюрихе, при К. шелка на весах с навеской до 750 г при точности взвешивания до 0,01 г, разница между результатами взвешивания двух проб не должна превышать 0,15 г. При большей разнице на испытание поступает третий, запасный образец. Здесь необходимо обратить особенное внимание на следующие две операции, которые в значительной степени влияют на правильность результатов К., а именно: 1) отбор средней пробы и 2) высушивание этой пробы. Что же касается отбора средней пробы, то хотя эта операция, и представляет собою самый ответственный момент в К., каких-либо общепринятых методов, основанных на всестороннем исследовании этого вопроса, не существует и часто в кондиционных учреждениях отбор средней пробы для одного и того же сырья производится различно. Так например на кондиционной станции в Вервье (Бельгия) средняя проба шерсти из кипы, отобранной вместе с нек-рыми другими из всей подлежащей определению партии, берется следующим образом: кипу кладут на пол широким боком и разрезают тару на противоположном боку; через эту прорезь вытаскивают образец шерсти малыми клочками при помощи особого инструмента, в роде бурава, по возможности из слоев близких к середине кипы или из самой середины. Всего набирают 2—3 килограмма шерсти. Т. о. здесь кипа не распаковывается и проба берется из одного места. Такой же отбор пробы из кипы шерсти на Бредфордской кондицион. станции производится другим способом. Здесь тару разрезают в трех местах—в двух местах с одного бока и в одном месте с другого—и из каждого отверстия вынимают по 1 фн. шерсти, углубляясь при этом к середине кипы. Следовательно здесь проба берется уже из разных мест одной кипы и общее весовое количество взятого образца также другое. Неодинаково на разных станциях и число отбираемых проб или К. по отношению к определенному весовому количеству сырья. Обязательным условием при проведении этой операции является возможное устранение субъективных впечатлений лиц, производящих отбор проб, и согласование числа последних, со степенью однородности всей данной массы волокнистого материала. Отобранные тем или иным способом пробы одной партии тщательно и по возможности быстро, во избежание изменения их влажности, перемешивают и от полученного т. о. общего количества отбираются образцы (обычно три) определен-

ного веса для высушивания. Нет однообразия и в величине навески для сушки; так например для одного и того же материала этот вес равен 250—500 г по правилам Крефельд-ской кондиционной станции и 250—750 г по правилам Эльберфельдской кондиционной станции. Темп-pa сушки зависит от природы испытываемого волокна: шелк сушится при t° до 140°, искусственный шелк — при 120°, хлопок — при 100—105°, шерсть — при 105—110°, лен—при 90—95°.

Испытания и все записи ведутся параллельно в двух книжках отдельными сотрудниками. По окончании испытания взятые для испытания мотки упаковываются обратно в кипы. Кипы пломбируются пломбой кондиционного учреждения. Как продавцу, так и покупателю выдается составленное по •особой форме удостоверение, в к-ром кроме № кипы, ее марки, числа, фамилии продавца и покупателя и происхождения волокна, указывается вес брутто, вес тары, вес нетто присланной партии, вес нетто проб до К., вес проб после К., абсолютный вес партии и торговый вес партии. Расходы по К. обычно распределяются поровну между продавцом и покупателем.

Нормальный % влажности был установлен на Международном конгрессе в Турине в 1870 г. Туринские нормы в значительной части сохранились до сих пор. В настоящее время пользуются следующими нормами допускаемой влажности (считая на сухой вес материала):

о BJIclffi-

Наименование материалов ности

Шелк естественный..

» вискозный..

Пряжа шерстяная кардная.

» » камвольная.

Топсы промасленные *..

» непромаеленные *..

Очески камвольные *..

Шерсть искусственная..

Очески полупромытые или карбонизированные *..

Пряжа хлопчатобумажная.

» льняная и вая.

» джутовая..

» полушерстяная (с хлопком).

» о (с шелком).

Угары шерстяные..

13 17

187,

14 13

87,

137.

Однако нужно здесь же указать на то, что эти принятые международными соглашениями нормы дают только средние величины влажности, и для различных местностей имеют место отклонения от них. Так, величины средней влажности различных прядильных волокон, приводимые акад. В. Г. Шапошниковым на основании его обширных работ в Киеве, -значительно отклоняются от норм, принятых на Туринском конгрессе. По данным проф. Крайса, норма для джута в 13³/₄% слишком низка; полученная им средняя допускаемая влажность равна 19,82%, и т. к. влажность джута сильно колеблется в зависимости от времени года, он считает нецелесообразным установление для него общей нормы. Высказывались также возражения против установленной для полушерстяной пряжи нормы в 10%, причем указывалось, что норма для этого материала должен быть переменной и находиться в зави

* Стандарты Бредфордской кондиционной станции в Англии. симости от соотношения шерсти (допускаемая влажность=17%) к хлопку (допускаемая влажность=8¹/₂%). Тогда % добавляемой к сухому весу материала влаги х легко определяется по следующей простой формуле (в %):

х=8,5 + (% содержания шерсти х 0,085).

Например:

5% шерсти, 95% хлопка х=8,5 + (5 х0,085)=8,92%

50% » ,50% » ж=8,5 +(50x0,085)=12,75%

95% », 5% » ж=8,5 + (95x0,085)=16,57%

Следует также указать на значительное различие между обычной влажностью и допускаемой влажностью. В то время как первая относится всегда к весу воздушносухого материала, последняя выражается в % по отношению к весу высушенного (абсол. сухого) материала, к-рый представляет собою практически величину постоянную. Добавляя к определяемому в специальных кондиционных учреждениях абсолютно сухому весу волокнистого материала нормально допускаемый % влаги, получают так паз. торговый вес. Переход от обычной влажности к допускаемой и определение торгового веса можно видеть из следующего примера. Вес 680 а воздушносухой хлопчатобумажной пряжи после высушивания (до постоян. веса) уменьшается до 590 а, то есть количество содержащейся в пряже воды составляет 90 а, и влажность ее п будет составлять п=(90 : 680) 100== 13,24%, а допускаемая влажность п_х составила бы щ=(90 : 590) 100=15,25%, но так как для хлопчатобумажной пряжи норма допускаемой влажности составляет лишь 8,5%, то продажный вес ее составляет только 590 + 8,5 (590:100)=640,15 а. Как указывалось выше, определение абс. сухого, а вместе с ним и торг, веса волокнистого материала производится в Западной Европе и Америке в специальных государственных или общественных кондиционных учреждениях, куда с этой целью и доставляют партии волокнистого сырья. После произведенного определения кондиционное учреждение выдает установленной формы документ, называемый кондиционным свидетельством, в к-ром обозначается торговый вес всей партии и к-рый имеет неоспоримую юридич. силу. Абсолютно сухой вес волокнистого материала определяется при К. по средним пробам, взятым из материала путем высушивания до постоянного веса. Кроме определения % влажности и установления торгового веса партий товара, кондиционные учреждения производят различные испытания основных физич. и ме-ханич. свойств волокна и волокнистых изделий. Так, по шелку производятся испытания титра шелка-сырца и крученого шелка, определение перемоточной способности шелка в порядке пробной перемотки его с мотка на катушку, с учетом числа обрывов в единицу времени или на единицу веса, испытание крутки шелка (числа кручений на 1 м), испытание крепости на разрыв и удлинения шелка при разрыве, испытание на выварку шелка, то есть на удаление клея и других примесей из шелка-сырца путем выварки его; по шерсти—определение ее торгового веса, тонины волокна, штапеля длины волокна,

определение жиров шерсти, а тажже испытание всех основных свойств пряжи и тканей; то же и по другим волокнам.

В СССР кондиционных учреждений еще нет. Вопрос об учреждении кондициона в дореволюционной России неоднократно поднимался как промышленными организациями (Московский биржевой комитет, Общество суконных фабрикантов), так и научно-общественными организациями (Комитет шелководства и прочие), но положительного разрешения не получил. Текстильное сырье заграничного происхождения — хлопок, шерсть, шелк-сырец—кондиционировалось в заграничных кондиционных учреждениях. Волокно отечественного происхождения, как правило, не кондиционировалось, и только в исключительных случаях, требовавших арбитража, К. производилось в лабораториях высших технич. учебных заведений. Некоторые фабрики имели собственные небольшие установки кондиционных аппаратов, на которых и производилась проверка влажности волокна, не имевшая никакого официального значения. По пятилетнему плану развития научно-исследовательских учреждений текстильной промышленности, организация кондициона предположена в составе Научно-ис-следовательск. института текстильной промышленности (НИТИ). В настоящее время (сентябрь 1929 г.) в институте устанавливается ряд кондиционных аппаратов во временном помещении, предназначенных обслуживать союзную промышленность соответствующими испытаниями.

Лит.: Федоров С. А., Об испытании пряжи, М., 1897; Шапошников В. Г., Общая технология волокнистых и красящих веществ, М.—Киев, 1926; его ;к е, Влажность русских льнов, вып. 2— Результаты взвешиваний, выи. 3—Процентные влажности, Киев, 1917; Материалы по устройству в Москве кондициона, «Труды Комитета шелководства Московского общества с. х.», М., 1911, выи. 12; Отчет о деятельности совета Об-ва суконных фабрикантов в 1911 г., М.,1912; Отчет о деятельности совета Общества суконных фабрикантов (с 15 ноября 1910 г. по 15 ноября 1911 г.), М., 1911; «Известия Об-ва для содействия улучшению и развитью мануфактурной промышленности», М.; «Известия текстильно» промышленности и торговли», М.; «Хлопковое дело», М.; «Шерстяное дело», М.; «Льняное дело», М.; «Melliands Textilberichte», Heidelberg; «Silk», N. Y.; M a η g e t C., Tableaux synoptiques pour 1’examen des tissus et 1’analyse des fibres textiles, P., 1902; Persozi., Essai des matiOres textiles. Methodes et appareils en usage, P., 1899; Un nouvel appareil de Laboratoire pour le conditionnement des textiles, Laboratorio di studi ed esperienze sulla seta in Milano, Milano, 1907; P e r s о z J., Essai sur le conditionnement, le titrage et le ddcreusage de la soie suivi de 1’examen des autres textiles (Laine—Coton—Lin, etc.) —Ouvrage contenant les caractOres et le dosage des principales fibres et ac-compagnd des tables pour la conversion des titres, P., 1878; Bruggemann H., Die nStigen Eigen-schaften der Gespinste und deren Priifung, Stg., 1897; Fiedler F., Die Untersuchung und Priifung der Baumwollgespinste mit besonderer Beriicksichtigung d. hierbei verwendeten Apparate u. Behelfe, «Wollen-und Leinen-Industrie», Reichenberg (Bohmen), 1919; Heermann P., Mechanisch- u. physikalisch-tech-nische Textiluntersuchungen, 22 vollst umgearb. Aufl., B., 1923; Herzfeld J., Die technische Priifung d. Game u. Gewebe unter Berucksiclitigung d. behdrd-lichen Vorschriften, W.—Lpz., 1896; Loewenberg G., Das offentliche Waren-Priifungs-Amt zu Berlin, seine Bedeutung fiir Textilgewebe und Textilbandel, Berlin, 1916; Stolze H., Untersuchungen Uber die hvgroskopischen Eigenschaften d. Kunstseide, d. Ko-konfaden und d. Fischbeins, Marburg, 1914; Herzfeld J., The Technical Testing of Yarns a. Textile Fabrics, translated from the German, 3 english ed., L., 1920; Note on Sampling a. Testing, Handbook of the Manchester Chamber of Commerce Testing House a. Laboratory, 2 edition, Manchester, 1913, p. 9—19;

M e r 1 i 11 M., Die Textilfasern, B.,1928; T о w n e n d E. H., City of Bradford Conditioning House Regulations, Bradford, 1924; Condition Publique des soies de Lyon, 1914; Bestimmungen fiir die innere Verwal-tung und fiir das Verfahren in d. Offentlichen Seiden-trocknungs-Anstalt zu Crefeld, Crefeld, 1914; Chambre de Commerce de Marseille, Condition des soies et des laines, Marseille, 1912; Reglement d. Seiden- u. Woll-trocknungs-Anstalt in Wien, W., 1907; Compte rendu des operations de la Condition Publique des soies, laines et cotons de Lyon, 1926; The Silk Conditioning House of Yokohama, Annual Report for the Year 1928; Reglement der Seidentrocknungs-Anstalt Ziirieh, Zurich, 1905; Betriebsiibersicht d. Seidentrocknungs-Anstalt Zurich, Ziirieh, 1927; Stagionatura Anonima Statuto Sociale, seconda edizione, Milano, 1924. В. Линде.
