Корчевание пней

Корчевание пней. Способы К. и. можно разбить на следующие главнейшие категории. 1) Удаление пней простейшим орудием—рычагом (вагой), применимо при корчевании небольших пней с неглубокой корневой системой; развиваемое при работе рычага усилие в зависимости от устройства колеблется от 2,5 до 4 тонн 2) Корчевание б. или м. сложными машинами, действующими по принципу: а) винта (машина Листа, Беннета и др.), б) системы зубчатых колес (машина Шустера, домкраты), в) рычага, входящего •составной частью в механизм машины (машина Девис-Беннета, фрикционная машина Фаркуера), и г) гидравлич. пресса (машина Мальсбурга); усилия в этих машинах весьма разнообразны: машина Шустера развивает силу до 5 т, машина Девиса-Беннета до 16 т, машина Мальсбурга до 25 тонн 3) Корчевание воротами (машины: Беннета, Фат-.лес, Пипера, Мильна, «Монарх», «Геркулес»); эти машины получили в настоящее время наибольшее распространение. 4) Удаление иней ами.

Успешность применения всех перечисленных способов зависит: а) от свойств грунта— его связности и от тех факторов, которые эту связность изменяют в ту или другую сторону; успешность работ растет от тяжелых глинистых почв, через суглинки и супеси, к •боровым пескам; наибольших усилий требует К. п. на сухих глинистых и на промерзших мокрых почвах; б) от глубины почвы, поскольку эта глубина определяет длину корней; в) от свойств тех пород, пни которых корчуются; легче всего корчуются пни древесных пород с поверхностной, неглубокой корневой системой (ель, пихта, осина, ольха, береза и другие) и труднее всего—пни пород •с глубоко уходящими в почву стержневыми корнями (дуб, сосна, лиственница и др.); еледует однако отметить, что на мелких почвах с каменистой подпочвой, с близкими грунтовыми или застойными водами корневая система всех древесных пород приобре тает стелющийся поверхностный характер;

г) отсостояния,в к-ромнаходятся корчуемые пни,—свежие пни корчуются много труднее, чем пни деревьев, срубленных несколько лет тому назад, и д) от диаметра пня.

Приведенными условиями определяются выбор приема корчевания, а также и время производства самой операции. При корчевании толстых пней пород со стержневыми корнями следует применять, особенно при обширных расчистках, более сильные машины—вороты, а самые,работы выполнять весной, когда почва уже‘оттаяла, но не высохла. На расчистках мелкого леса выгоднее ограничиться простейшими орудиями корчевания. Весьма существенную операцию при К. п. каким бы то ни было способом представляет обрубка тяжелым топором или широкой, острой мотыгой боковых корней удаляемого пня: обрубка разрушает связь пня с почвой, мешает образованию больших земляных глыб при выворачивании пня, уменьшая тем самым последующую работу по заравниванию ям на месте выкорчеванных пней. Для удобства работы топоры следует насаживать на длинные топорища; обрезку корней следует вести поближе к местам выхода корней из пня.

При корчевании пней рычагом последний применяют или вручную или с лошадиной тягой.

В первом из упомянутых двух случаев, когда рычаг применяют вручную, его подводят заостренным концом под один из наиболее прочных корней пня и, подложив под работающий конец рычага поближе к пню обрубок дерева (упор), нажимают на свободный конец его; после нескольких перестановок рычага извлекают пень из земли. При выкорчевывании пней рычагом требуется, чтобы 1—2 человека находились у рычага, а один у пня. Самый рычаг делают из дерева упругой породы, длиной от 4 до 5 м, толщиной ок. 15 см; комлевой конец рычага затесывают. Во избежание соскальзывания заостренный конец оковывают полосовым железом толщиной в 5 миллиметров, а железную оковку, лежащую по верхней грани конца, зазубривают. Более успешно К. п. идет при работе одновременно двумя рычагами. Неудобство описанного простого рычага проистекает от его длины: при работе противоположный от пня конец рычага приходится весьма высоко поднимать, причем рычаг легко скользит по упору. Для устранения этого недостатка В. Ключарев видоизменил работающий конец рычага, снабдив его вместо простой оковки прочным железным крюком, а для зацепления за пень приспособил особый якорный крюк, соединяемый с крюком рычага при помощи разборной цепи. Для облегчения передвижения рычага употребляют колеса, которые в известной степени, именно при корчевании небольших пней 0 15-^20 см, могут служить и упором для рычага. Более сложные рычаги Менара и Бажа-ка применимы только при корчевании небольших (0 до 12—15 см).пней. Продуктивность работы рычагами, по Е. П. Жуковскому, выразилась следующими чи выкорчеванных пней, приходящимися на 1 чел. в день в зависимости от диам. пней (в см).

Диам. пней	Число пней	Диам. пней	Число пней	Диам. пней	ЧИСЛО пней
9	96,6	44	3	80	0,12
13	44	49	2,5	84	0,6
18	24,6	53	2	89	0,6
22	15	57	1,4	93	0,52
27	9,4	62	1,2	98	0,48
31	6,6	67	1	102	0,44
36	5	71	0,9	107	0,30
40	3,7	56	0,8		1

Расход рабочейсилына 0,09 л^площади сечения пня определяется 0,15 чв-д.при пнях 0 8-^22 сантиметров и до 0,35 чв-д. при пнях 0 100 сантиметров и более. Отклонения в сторону увеличения или уменьшения от средних величин м. б. допущены от 20 до 50%.

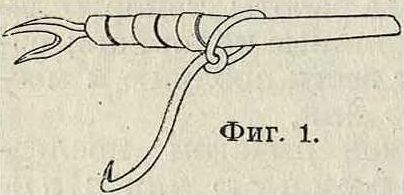

Во втором случае рычаг рабочим концом прикрепляют при помощи цепи с крюком к пню и, перемещая лошадиной тягой рычаг в горизонтальном направлении вокруг пня как оси, выкручивают пень из земли. К таким машинам принадлежит американ. кор-недер. При пнях диам. 35 сантиметров этим снарядом можно извлечь в день до 70 пней. Простым прибором в этом же роде является лесной зубодер, или вертел-Ка, пригодный однако только для небольших пней(фигура1). О машинах, служащих для корчевания стоячих деревьев, см. Валка деревьев.

К более сложным корчевальным приборам принадлежат машина Листа и французская корчевальная машина; обе они построены на принципе работы винта.

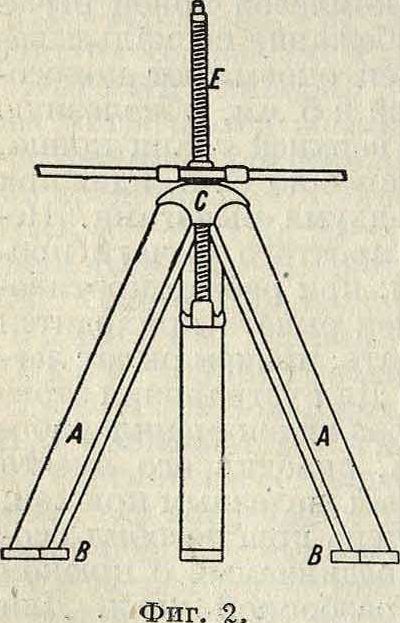

Машина Листа (фигура 2) состоит из стоек А с упор-ными подушками В внизу, а вверху с чугунной насадкой С, через к-рую пропущен вертикальный винт Е с крупной прямоугольнойнарезкой. ВинтЕ на нижнем конце имеет два крюка, к которым прикрепляется цепь для подхватывания пня. На винте Е имеется гайка с храповыми зубьями с наружной стороны. Гайка заключена в чугунную зажимную коробку. Снаряд приводится в движение при помощи рычагов, свободно продвигающихся в кольцах. Для работы его устанавливают над пнем, под лапы которого пропускают цепи. Подъемная сила машины может достигнуть 24 тонн Недостатком машины, общим для машин 2-й группы, являются громоздкость, большая потеря времени на установку; специальным дефектом винтовых машин является значительная потеряна трение при работе винта.

В машине Шустера цепь, которая прихватывает клещами пень, навертывается на горизонтальный вал, приводимый в движение бесконечным винтом от рукоятки. Подъемная сила достигает 5 т, а производительность в рабочий день—40—50 пней диаметром до 22 см. Недостатки майгины—недостаточная длина, цепи, малая высота подъема, возможные нарушения сцепления бесконечного винта с зубчатым колесом. От этих недостатков свободна корчевальная машина Фаркуера (фигура 3). Опуская и поднимая попеременно рычаги В и В, благодаря трению стерж ня А о кольцо О, можно поднимать стержень вверх и за ним поднимать подхваченный стальными клещами пень. При длине рычагов 3,5 метров сила, действующая на ось стержня, в 123 раза больше силы, приложенной к концу рычага.Производительность машины при 4 рабочих—до 24 пней диаметром 22—27 см. Машина Девис - Беннета распространения не получила из-за целого ряда недостатков, крайне понижающих производительность машины (малоподвижность, неудобство работы, громоздкость).

К 3-й группе машин принадлежат корчевальные вороты, работающую часть которых размещают при К. п. не подудаляемым пнем, как это имеет место в описанных выше машинах, а в некотором отдалении.Поэтому вороты действуют в горизонтальном направлении, валя пень на бок и одновременно-вытаскивая его при помощи канатов, цепей или тросов, наматываемых обычно-Ф_ИГ. з. на вертикальный вал ворота. Отсюда—необходимость прочно укреплять ворот на земле или при помощи кольев, забиваемых в грунт,или (что чаще) прикреплением ворота к якорному пню. Преимущество этих машин— большая портативность, возможность охватить из одного положения ворота несколько-корчуемых пней, большее удобство маниций, не затрудненных, как в машинах

2-й группы, по мере вытаскивания пня, особенно при наличии больших боковых корней-лап. Простейший самодельный ворот состоит из системы цепей, к одному концу ко

торых прикреплены «лесные когти», а к другому ручной или конный ворот. Все деревянные части изготовляются из дуба и имеют следующие размеры: диаметр вала 20 см, длина вала 1,5 м; боковые стенки 50 х 200 мж и высотой 1 “. К недостаткам такого ворота относится отсутствие тормоза и холостого хода у барабана. Более совершенными являются корчевальные вороты «Монарх» и Мильна. Машина «Монарх» состоит из а) барабана, на к-рый наматывается цепь, б) оси, связанной с храповым колесом и укрепленной в раме, и в) водила для вращения ба,-

рабана. Машина изготовляется различных размеров и требует для работы 1 —2 лошадей и 4—6 рабочих. Корчевальный ворот

Мильна (фигура 4) работает при помощи барабана А, к-рому сообщается вращение посредством зубцов В, оседающих на чугунную тарелку С. Расцепление ворота от привода производится при помощи рычага Е. Прочие обозначения: F—головка вертикального вала; Н—корытце, в котором закрепляется дышло D ;G—кольцевой подшипник, охватывающий вертикальный вал;Д—трубы,составляющие четырехстороннюю ста-нину; К—волокуша с наконечником Рдля задержания обратного хода водила. На фигуре 5 показана машина «Геркулес», сконструированная целиком из стали. Она крепится к анкерному пню при помощи раздвижной петли, садящейся на канатное седло колонки А. Механизм для расцепления барабана от водила состоит из подъемной зубчатой муфты, сцепляющейся с внутренней зубчаткой бара.-бана. Расцепление производят при помощи рычага с эксцентриком, опирающимся на неподвижную поверхность рамы машины. Верхнее храповое зацепление состоит из

Фигура 6.

корч.пень <kxhv- ^фиг- "

2 храповых собачек h, падающих на зубцы к, расположенные в кольцевой канавке верхней части барабана. Вовремя холостого хода можно шпильками b удерживать собачки в приподнятом положении.

В Германиипринят ручной корчевальный ворот. При К. п. обычно этот ворот или закапывают основанием в землю или привязывают к наиболее крепкому (анкерному) пню, находящемуся в центре пней, подлежащих корчеванию; обычный радиус действия машины 50-^60 метров Машину к анкерному пню прикрепляют при помощи петли из стального троса. Установив машину, разматывают, с барабана канат и набрасывают

Фигура 8.

конец его с удавной петлей на корчуемый пень возможно выше, для увеличения опрокидывающего момента. Если пень частью уже сгнил, захватывают его не петлей, а кошкой. Иногда для облегчения К. п. подкладывают чурбак (фигура 6) и, делая для него зарубку е или вбивая костыль г, укладывают канат по направлению Ьсbа. На фигуре 6 также показан франц. способ, ,при котором чурбак заменяетсятреугольником, аравно видны подрубка корней и окопка их. Схемы сцепления каната с пнем, анкером и упорами по-п казаны на фигуре 7, когда кор-J Г чуемый пень находится в стороне; на фигуре 8 представлена установка при корчевании крепких пней; на фигуре 9—установка, где выигрыш в силе получается меньший, чем на

Фигура 9.

фигура 8; на фигуре 10 дана установка с двумя блоками, а на фигуре 11с тремя, что дает еще больший выигрыш в силе. Для уменьшения (укорачивания) длины каната при близком расположении корчуемого пня от анкерного·

применяют особый выключатель. При отсутствии естественного анкера (если нет крепкого пня) ворот прикрепляют к анкеру из кольев (5—6 шт.). Расстояние между кольями берут 1,5-Ь 2 м; колья забивают в землю на 50—60 см; толщина кольев 9-1-12 см. Укрепление цепи на искусственном анкере производят, как показано на фигуре 12, где N— доска, Р—колья и п—цепь.

Особое видоизменение описанных приемов представляет К. п. при помощи тракторов, именно лебедок, приводимых в движение мотором трактора. Преимущества этого способа—подвижность, устранение сложных анкерных укреплений, отсюда быстрота корчевания. Мощность трактора, особенно при

пользовании системой, блоков, вполне достаточна для выдергивания пней любых размеров. Подробности см. Тракторы.

При К. и. чатыми веществами ы с чатыми веществами (аммоника-юдит, азотнокислый аммоний, нитро, жушкит, пикриты, тол, сикрит, жидкий воздух) закладывают под пень. производится при помощи капсюлей с гремучей ртутью и бикфордова шнура. Жушкитом один корчевальщик может в день взорвать до 25 крупных (0 до 70 см) пней и до 50 пней средних размеров (0 до 30 см). Существенными для успеха дела условиями являются правильная дозировка чатых веществ и выбор места для закладки а. При малых зарядах происходит часто только раздробление пня, корни же остаются в земле. При зарядке в 400 г лабори-та Калачеву удавалось в 1925 году раздроблять и выбрасывать с корнями крупные пни дуба, бука и чинары. Распространению этого способа мешает дороговизна чатых веществ, опасность хранения и употребления последних, а также необходимость располагать квалифицированным персоналом.

Лит.: Д е б у К. И., Корчевание. Машины, орудия и приспособления для разделки земель из-под леса и зарослей, М.—П. 1923; К о к о у л и н В. П., Техника лесных расчисток, II., 1918; Глухов М., Г о м и л е в с к и и В. и др., Коренпые улучшения ш сел. хоз., стр. 16, СПБ, 1913; Плотников С., Разделка и использование степных и лесных пустошей, М., 1926. А. Калабугин и В. Домбровский.
