Ограды
Ограды, ограждения земельных участков для преграждения свободного доступа к ним. О. могут быть сплошные, или т. наз. же и всевозможного вида перила. Силами, действующими на О., являются собственный их вес и давление ветра, принимаемое обыкновенно равным 100 килограмм)мг. Если например высота сплошной О. равна h, ее длина равна Ь,
Фигура %.
а давление ветра на единицу боковой поверхности ее равно w, то давление ветра на рассматриваемый участок стены составит величину W,=b-h-w. При сквозных оградах давление ветра м. б. выражено величиной W.=a· b-h-w, где а—коэфициент, учитывающий зазоры между отдельными частями О. и могущий быть принятым равным от 0,40 до 0,60 в зависимости от размеров этих зазоров. Когда имеется основание опасаться возможности надавливания на О. толпы людей (при скоплении толпы в узких местах, огражденных заборами, при напоре зрителей на низкие ограды перильного типа), то учитывается при расчетах и это давление, принимая его равным 80—100 килограмм/м длины О. По америк. данным эта сила может достигнуть величины в 250 килограмм/м. Коэфициент устойчивости на опрокидывание μ принимается 5= 1,5.
В конструктивном отношении всякая О. состоит из следующих основных частей: из стоек, или столбов, воспринимающих все приходящиеся на долю О. силы давления, и из простенков между столбами, передающих силы давления на столбы. Сила давления ветра считается приложенной на половине высоты простенка, а давление
заборы (фигура 1, два мотива), и сквозные, или же так называемым палисады и решетки (фигура 2). По роду материала О. могут быть сооружены из дерева, камня (естественного или искусственного), из железа и железобетона. О. могут носить временный характер (временные О.) и отличаться тогда простотой конструкции и выполнения, и постоянный (постоянные О.)—когда стараются их сделать солидными в конструктивном отношении и красивыми по наружному виду. К типам О. необходимо отнести так-
толпы людей—на высоте примерно 1,5 метров при О. выше роста человека; при высоте перил, равной 1—1,1 м, считают, что сила давления от толпы людей приложена на высоте, равной полной высоте перил.
Временные сплошные О. сооружаются обыкновенно из дерева для ограждения места постройки и имеют высоту 2— 3 метров Составными частями такой О. являются (фигура 3): стойки а из 16—18-cai бревен (обыкновенно еловых); подушки b из 18—20-см бревен; подкосы cud из накатника. Стойки
соединяют с подушками шипами. Подкосы концами врубают в подушки и стойки. Такие стойки временных заборов располагают в расстоянии 2—3 jit друг от друга. Стойки обшивают 2,5-см досками (обыкновенно еловыми), сплоченными в ножовку или напуском доски на доску. Когда вдоль временного забора происходит движение людей, то устраивают мостки шириною 1 м, для чего по наружным концам подушек и промежуточным подкладкам настилают впритык 5—6-см доски. Когда временный забор располагают в непосредственной близости от постройки, его перекрывают крышей. Доски, идущие в дело =-| для временных забо-р0В) обыкновенно не Фиг з остругивают, а бревна не отесывают. Для подачи материалов устраивают в заборе на высоте 1 метров от земли квадратные отверстия со стороной квадрата в 1 метров Эти отверстия закрывают щитами на петлях или крючках.
Для прохода рабочих в заборах делают калитки шириной 0,9—1,0 м, а для въезда повозок и грузовиков — ворота.
Столбы последних — из 20—22-ем бревен—зарывают на 1,5 метров в землю и располагают их в расстоянии 2,8—3,2 метров друг от друга. Когда временный забор выстраивают на несколько строитель ных сезонов, то нередко стойки зарывают в землю на глубину 1 метров.
Постоянные сплошные О. сооружают из дерева, железа, камня, бетона и железобетона. Деревянный забор состоит из 27-см бревенчатых, отесанных или неотесанных столбов, врытых на глубину 1,5 метров в землю в расстоянии 3 метров друг от друга: Простенок состоит в простейшем виде из тесаны из 18-см бревен и врезаны в столбы. Доски вертикальной обшивки соединяются вчетверть либо врустик либо вразбежку. Сверху и снизу обшивки прибивают окаймляющие доски, а поверх столбов прикрепляют отливную доску. Для того чтобы предохранить врытые в землю столбы от гниения, их концы обжигают, осмаливают. При глинистом грунте столбы против выпирания морозом зарывают глубже и обсыпают при зарывании чистым песком. При наличии фасонного железа столбы делают из него, закрепляя их в бетонных фундаментах. Замятины в этом случае прикрепляют к железным уголкам, приклепанным к столбам. Такой забор обладает ббльшей долговечностью. Каменная О. имеет в разрезе и фасаде вид, изображенный на фигуре 4. Проставленные на последней размеры дают ясное представление о соотношениях между отдельными частями О. Железобетонная О. имеет тот же вид, но меньшие размеры толщины столбов и простенков. Комбинированная О.: столбы и цоколь — каменные; между столбами, поверх цоколя, дощатая решетка. Деревянные поперечины не должны заходить в кладку; они привинчиваются к
4—5-с.м дощатой горизонтальной сплоченной в четверть забирки, заложенной в шпунты столбов, или из вертикальной обшивки из 2,5—4-cjit досок, пришитых к горизонтальным брусчатым зомятинам. Последние вы плоскому железу, заложенному в кладку. Все деревянные части остругивают и окрашивают масляной краской. Вместо дощатой решетки м. б. поставлена более прочная и иолее отвечающая в данном случае своему назначению железная решетка. Каменные столбы ворот обыкновенно делают ббльшей высоты.
Сквозные О. или палисады и решетки делают деревянные, металлические и каменные и комбинированные. Бревенчатый палисад состоит из врытых вертикально в землю на глубину 1 метров (с промежутками в 10—15 см) 16—18-с.н бревен, соединенных между собой врезанными в столбы заподлицо брусками. Высота такой примитивной О., носящей также название частоко-л а, равна от 2 до 3 л. Более целесообразными являются палисады, состоящие из опорных столбов, врытых в землю на 1,5 метров в расстоянии 2—3 метров друг от друга и соединенных двумя горизонтальными 12—15-cjh брусками, врезанными в столбы. К поперечинам прибиваются вертикально чистые
5—6-см рейки с зазорами в 8—10 сантиметров или украшенные прорезями 2,5-ом доски. Внизу рейки или доски оканчиваются свобод-
но, не доходя до земли, или их прикрывают доской, прибитой к столбам и вертикальным доскам, не доводя ее до земли.

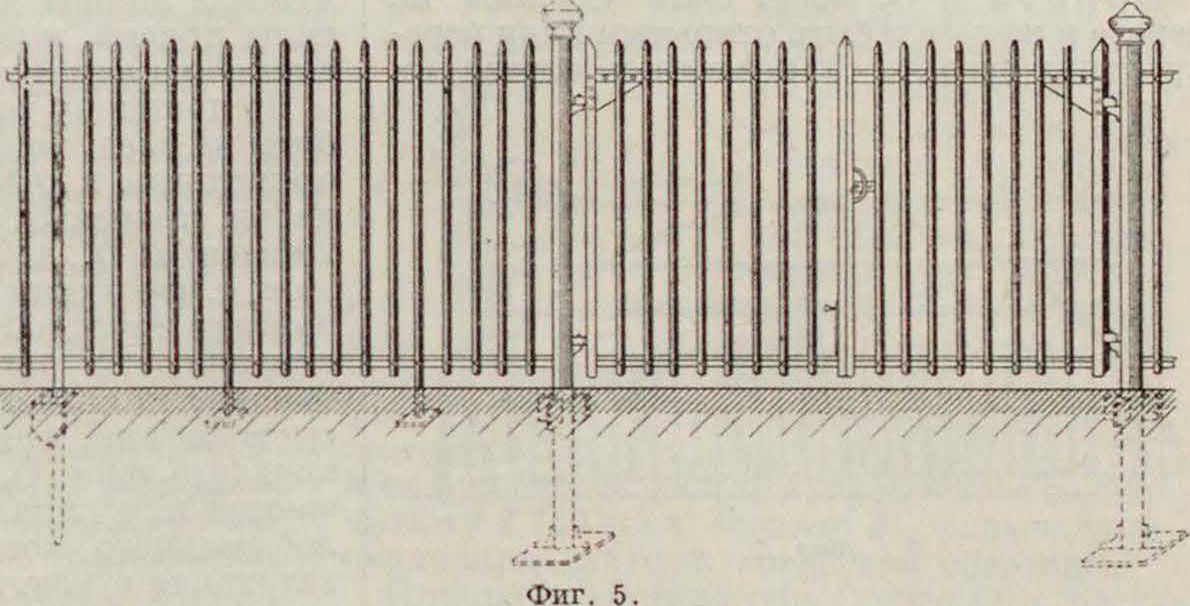

Высота такого палисада варьирует в пределах от 1,5 до 1,8 метров На фигуре 5 изображена металлич. сквозная О., состоящая из железных стоек и прикрепленных к ним железных решеток. На фигуре 6 и 7 приведены еще два мотива железных решеток. Все железные части О. должны быть для предохранения их от ржавчины либо оцинкованы либо окрашены масляной краской, возобновляемой через каждые 3—4 года.
Ворота в О. могут быть сделаны из дерева и железа и быть открытыми или перекрытыми сверху. В последнем случае их
высота в свету должна беспрепятственно пропускать высоко наложенный воз или груженный грузовик. Ширина ворот должен быть такова, чтобы через них удобно было пройти с краю, когда по середине их проезжает встречный экипаж. Нормально их делают шириной от 2,8 до 3,2 .и и свободной высотой от 3,2 до 3,5 метров или в 5ширины. Деревянные ворота имеют два полотнища, которые состоят из остова и его обшивки. Для прохождения через ворота людей устраивают иногда в одном из полотнищ калитку высотой в 2,1 метров (считая от земли) и шириной в <».9 .ч. Железные ворота изготозляют также сплошными или решетчатыми. Калитки в О. делают всегда одностворными; их размеры идентичны с размерами рассмотренных выше калиток в воротах. В остальном их устройство сходно с дверями (смотрите).
Лит.: БриливгС. Р., Формулы и таблицы для расчета инженерных конструкций, 3 изд.,М.—Л.,1931; его же, Пособие для проектирования и составления смет и отчетности на строительн. и дорожные работы, 3 издание, М.—Л., 1930; Стаценко В., Части зданий, 8 пзд., Л. 1930; Фрик О. и К н о л л ь К., Части зданий, пер. с нем., М„ 1929; Султанов Н., Теория архитектурных форм, СПБ, 1901; Handti. d. Architektur, hrsg. v. J. Durm und E. Schmitt, T. 4, Halbband 10, Stuttgart, 1898; Stahl A. u. E., Motive d. deutschen Architektur, Stg., 1890—93. С. Брилинг.
