Ондограф

0нд0граф, контактный прибор для снятия кривых напряжения (или силы тока) установившегося режима. Применяется при исследовании колебаний не очень большой частоты (порядка промышленных) и происходящих в достаточный промежуток времени. Принцип современных конструкций О. основан на методе Жубера: измеряемый прибор· периодически включают в исследуемую цепь на столь короткое время, что в течение его напряжение или силу тока можно считать практически неизменными. Прибор включается синхронно с колебаниями напряжения или тока в цепи, причем фаза наблюдаемых по прибору величип может быть выбрана произвольной. В качестве измерительного

прибора в схеме О. (фигура 1) используется баллистич. гальванометр (смотрите) или электро-статич. электрометр (смотрите). При снятии кривой напряжения к точкам А и В испытуемой цепи приключается периодически заряжающийся конденсатор С, правая обкладка которого присоединена к точке В цепи непосредственно, в то время как левая присоединяется к точке А периодически при замыкании контакта между щеткой К_х и контактной пластинкой N, распологненной на вращающейся синхронно эбонитовой шай-беМ(шайбаЖубера). На медное кольцо Q, скрепленное с шайбой Ми соединенное с контактной пластинкой N, нажимает щетка К₂. Вследствие синхронного с колебаниями напряжения вращения шайбы М конденсатор С присоединяется к точкам цепи А и В строго периодически; т. о. он фиксирует вполне определенную фазу напряжения. Переводя выключатель II вправо, определяют величину заряда конденсатора С, разряжая его через гальванометр G. Отклонение последнего будет пропорционально мгновенному значению напряжения между А и В. Передвигая затем последовательно щетку К_г по градуированной дуге и устанавливая таким образом новый момент замыкания контакта на шайбе соответственно /_ новой фазе измеряемого напряжения, измеряют мгновенные значения напряжений между точками цепи А и В, разнящиеся между собой по фазе. По полученным значениям вычерчивают кривую (фигура 2). Для снятия кривых тока обкладки конденсатора С присоединяются к концам DE шунта г (фигура 1).

В модели (фигура 3) О. системы Госпиталье (Hospitalier) зарядка конденсатора и разрядка его на измерительный прибор (гальванометр) производятся при помощи вращаю-

Фигура 3.

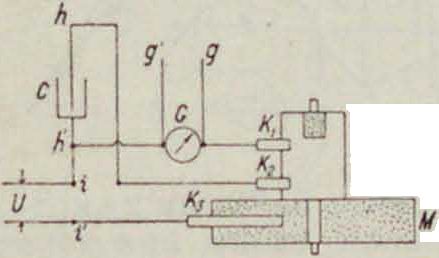

щегося коммутатора М (фигура 4) в форме барабана с проводящими контактными пластинками и с тремя наложенными щетками К_х. К ₂, К₃ (фигура 4). Когда щетки К_г и К₃ окажутся" одновременно в контакте с проводящими пластинками коммутатора, конденсатор С заряжается; разрядка его на гальванометр G происходит, когда в таком же положении окажутся щетки К_г и К_г (момент соответствует фигура 4). Коммутатор и барабан приводятся в движение синхронным двигателем. Между двигателем и коммутатором включено такое механич. сцепление, что 1 000 оборотов двигателя соответствуют 999 оборотам коммутатора. Результат получается аналогичн. непрерывному сдвигу щеток (фактически остающихся неподвижными) относительно кривой наФигура 4. пряжения, вследст вие чего Ондограф вычерчивает непрерывную кривую исследуемого напряжения.

Из других разновидностей прибора необходимо отметить О. с ламповым генератором. Прибор основан на применении вспомогательной частоты, немного разнящейся от частоты исследуемых колебаний. В этом приборе ламповый генератор вспомогательной частоты (с одним триодом) присоединен к нити накала и одной из сеток двухсеточной

лампы, в анодную цепь которой включен гальванометр. Подлежащее исследованию переменное напряжение присоединяется к нити накала и второй сетке двухсеточной лампы. Прибор весьма чувствителен и применяется к исследованию колебаний различного числа периодов (обычного в электротехнике сильного тока). Более совершенным типом этих приборов является осциллограф (смотрите).

Лит.: СЭТ, Справочная книга для электротехников, т. 1, отд. 3, §§ 145, 146, Л., 1928 (там же библиография); Б а а и л е в и ч В., Электротехнич. намерения И приборы, Л., 1929. И. Мельников.
