Ондулятор

Ондулятор, сифон-рекордер, телеграфный аппарат, применяемый для прн-

в)___i u~*J ш ги i ги i i _________’

Фигура 1.

ема сигналов и дающий непрерывную гра-фич. запись принимаемых сигналов на бумажной ленте; О. в настоящее время важнейший в мировой практике аппарат радиоприема в коммерч. радиосвязи. В отличие от широко применяемых для тех же целей контактных телеграфных аппаратов (например аппарат Морзе, Уитстона и др.), дающих запись на ленте лишь при приеме тока от сигнала, ондулятор дает непрерывную запись как при приеме тока от сигнала, так и в случае паузы при отсутствии сигнального тока, причем пр.т паузе записывается непрерывная прямая черта, а сигнал вызывает поперечное смещение пишущего пера на ленте. На фигуре 1 для примера изображены: а) образец записи, получаемой на ленте при О., и б) образец записи тех же сигналов при контактном аппарате. Главное преимущество О. над контактными аппаратами,

г _ЛИ

4 & А_2-ΪΛ—

ΓΖ7Τ-7

Фигура 2.

вытекающее из характера даваемой им записи, заключается в том, что он позволяет при некотором навыке распознавать искаженный по той или иной причине сигнал. Это его свойство имеет особенно большое значение: 1) для радиотелеграфа, где прием не м. б. в заранее желаемой степени гарантирован от помех со стороны атмосферных разрядов п других радиостанций, и 2) в кабельной телеграфии на большие расстояния, где значительные искажения сигналов вызываются линией и где в силу этого принята передача кодом Морзе при двустороннем токе: одно направление тока для тире, другое—для точки. Сказанное хорошо иллюстрируется образцами записи, производившейся по радио при мешающем действии атмосферных разрядов: а) на О. и б) на ресивере Уитстона, показанными на фигуре 2. Действие атмосферных разрядов показано крестиками над лентой (фигура 2).

Основные требования, предъявляемые к О.: 1) отчетливая запись при наивысших практических скоростях (до 200—350 слов в мин.); 2) пшцущая часть должна возможно точнее воспроизводить кривую сигнального тока для читаемости сигналов при помехах; 3) простота обслуживания, особенно пишущей части, которая к тому нее должен быть и механически прочной; 4) при максимальном удовлетворении пунктов 1, 2 и 3 возможно наименьшее потребление энергии от сигнала

Фигура з. зуются те же электромехан. системы, которые находят использование в громкоговорителях. В О. к этим системам предъявляется основное требование, чтобы они обеспечивали наименьшую инерцию всей пишущей части, для чего подвижная часть их (включая и перо) должен быть устроена возможно наиболее легкой, а намагничивающиеся части должны обладать возможно меньшей магнитной инерцией. Существует большое количество разнообразнейших типов О., разработанных различными фирмами как для радио, так и кабельной телеграфии. Наибольшее признание в мировом масштабе получили в настоящее время следующие типы О.

1) О. сист. Крида, представляющий собою усовершенствование устаревшего О. системы Лаурицеиа, является наиболее про стым и дешевым типом О. Он состоит (фигура 3) из трех частей, расположенных на общем постаменте: 1) пишущего устройства а, 2) механизма, протягивающего ленту с регулятором скорости Ь, и 3) мотора с приводящего во вращение ведущие колеса протягивающего механизма. Пишущее устройство, сделанное съемным, состоит из 2 прямых электромагнитов 1, в меж-дуполюсном пространстве которых на оси помещен якорек, несущий две магнитные пластины (фигура 4) и совершающий -под действием сигнала вращательное движение. К оси якорька сверху штифтом прикреплено маленькое седло 2, к которому воском приклеивается тонкая серебряная изогнутая сифонная трубка 3, прижатая одним своим концом к ленте, а другим опущенная в чернильницу, наполненную овыми чернилами. Ток от сигналов подводится к катушкам электромагнитов (сопротивление ^фиг· каждой равно 1 600 Ω), включенным последовательно. В протягивающем устройстве имеется ведущее ленту колесо 4 (фигура 3) с насечкой, вращаемое через посредство фрикционного дискового регулятора 5-6 коллекторным мотором с для постоянного или переменного напряжения 110 или 220 V. При помощи фрикционного регулятора можно в очень широких пределах менять скорость протягиваемой ленты от 1 до 5 м/мин. О. системы Крида точно так же, как и большинство О., дает отчетливую запись только при ограничении поперечных движений сифонной трубки при помощи или 2 пар стопорных винтов, помещенных у концов сифонной трубки (в новых образцах), или при помощи специальной накладки с V-образным вырезом 7 (в старых образцах; фигура 3). О. системы Крида предназначен для работы от двустороннего тока, однако он хорошо работает и при

одностороннем токе в цепях реле или в анодной цепи выпрямительной лампы при токе от сигналов не меньше 6—8 шА (надежная запись). Наиболее слабым местом О. системы Крида является хрупкость и быстрая изнашиваемость его пишущей части; последняя особенно относится к трубке и ее креплению, однако это в значительной мере компенсируется простотой устройства. О. сист. Крида при двустороннем токе надежно записывает сигналы, передаваемые со скоростью 200—250 слов.

2)0. с магнитным барабаном, выпускаемый фирмой Маркони, разработан

англ. инж. Мак Лечленом. Пишущая часть этого О. показана на фигуре 5. Она состоит: 1) из вращающегося барабана А, сделанно-

Фигура 6.

го из мягкого железа и имеющего полости, в которых уложены одна или несколько катушек, намотанных Коаксиально барабану; концы катушек подведены к соответствующим парам контактных колец, и 2) стальной или мягкого железа накладки 1. которая скользи·# по периферии барабана. Когда вращающийся барабан намагничивается током сигнала, эта накладка прижимается к чугунным кольцам и увлекается вращающимся барабаном по направлению его вращения, притягивая язычок Т качающегося коленчатого рычага к стопору М, где он и удерживается до прекращения действия сигнала. По прекращении тока сигнала пружина 2 оттягивает рычаг обратно к стопору S. К концу этого нее рычага прикреплена сифонная трубка 3, которая т. о. при движении рычага совершает поперечные движения по ленте и дает запись сигналов. Величина тангенциальной тяги, получаемой благодаря притяжению накладки к барабану, во много раз больше вычисленной по давлению, обусловливаемому магнитным притяжением для коэф-та трения μ=0,6. Отношение тяги, получаемой экспериментальным путем, к вычисленной зависит от плотности потока у контактирующейся поверхности накладки и может превосходить цифру 70. Для работы с наибольшими скоростями О. требует от сигнала ток ЗтА, двусторонний ток—1 шА. Фирма Марконп вы

пускает 2 типа О. с магнитным барабаном; тип 193 (фигура 6, где А—электродвигатель, В—барабан, С—контактное реле) с 2 катуш

ками (каждая из них имеет сопротивление 2 500 Ω) и тип U. g. 4 с одной катушкой.

3) О. с подвижной втягивающейся катушкой, построенный по принципу динамич. громкоговорителей (смотрите), впервые был разработан в Америке в лабора- · •гориях Radio Corporation of America Бле-кенеем и Миллером. Пишущая часть этого О. показана на фигуре 7. Принцип действия этого устройства заключается в следующем. В радиальном теле, создаваемом большими цилиндрич. катушками m_s горшко-образного электромагнита, подвешена на 4 металлич. струнах коаксиально с магнитным сердечником т маленькая кольцеобразная подвижная катушка к. К этой катушке при помощи специальной рамки прикреплен рычажок с с пишущим пером, состоящим из коротенькой металлич. трубки, сое

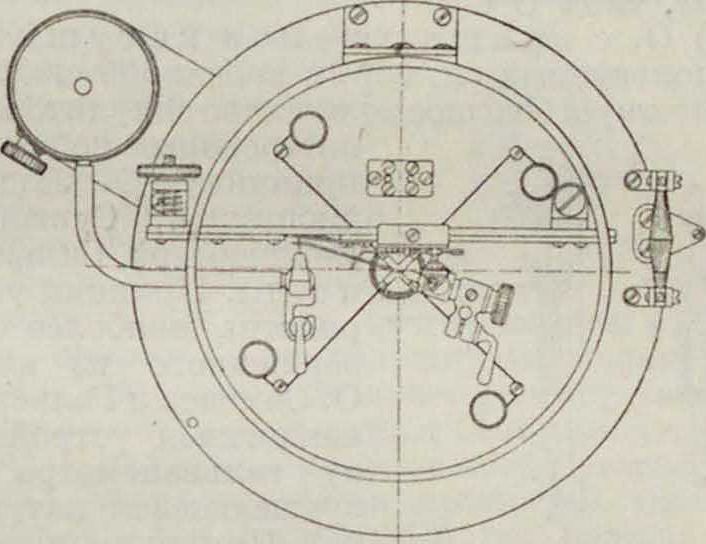

диненной резиновым шлангом с чернильницей. Рычаг прикреплен одним концом к постаменту при помощи пластинчатой пружины s, дающей возможность перу совершать вертикальные движения. Лента V, как видно из фигура 7, находится также в вертикальном положении. При прохождении тока от сигнала через подвижную катушку, последняя, в силу взаимодействия поля, создаваемого ею, с полем электромагнита, поднимается кверху и чертит на ленте вертикальную линию. При прекращении прохождения тока сигнала через катушку, последняя снова опускается вниз. Конструктивные чертежи этого О. показаны на фигуре 8. В этом ондуляторе лента продвигается при помощи отдельного моторного протас-кивателя ленты. Для записи со скоростями до 100 слов при сопротивлении катушки в 1 000 Ω этот О. требует тока от сигнала в

4 гпА, для записи со скоростями до 200 слов 8 гаА. Основным достоинством этого О. является прочность и простота конструкции пишущей части, минимум регулировок при записях с наибольшими скоростями, что представляет большое удобство в эксплоа-тационном отношении.целях придания ему законченной, во всех отношениях удобной для эксплуатации, конструкции американцы беспрерывно производят усовершенствование его отдельных деталей. В настоящее время в отношении удобства эксплоа-тационного обслуживания этот О. является наилучшим. Недостатком О. является необходимость подмагничивания электромагнита постоянным током, для чего и служат катушки т„ показанные на фигуре 7. Аналогичный О. выпускается и фирмой Маркони в Англии—«ондулятор для больших скоростей», типа U 6-2.

4) О. с вращающейся катушкой (используемый гл. обр. в кабельной связи). Су шествует большое количество ондуляторов, построенных по этому принципу (О. Лодж-Мюирхида, Суитона, & Вейнбергера, Сименса ps— и т. д.). Принцип уст- ройства наиболее совершенного из них, О. Сименса и Гальске, аналогичен устройству гальванометра с вращающейся катушкой. Принципиальная схема его устройства представлена на фигуре 9. Действие его заключается в следующем. Между полюсами сильного электромагнита подвешена на простой стальной проволоке вращающаяся катушка К. При помощи винта С эта проволока м. б. натянута. Проволока с одной стороны от катушки лежит на грифах D из слоновой кости. Перемещением этих грифов можно укоротить действующую длину проволоки. Непосредственно к катушке прикреплен пишущий рычаг с пером также в виде металлич. трубки. Вращающаяся катушка вместе с подвесом и регулировкой последнего выполнена в виде легко сменяемой отдельной единицы. Катушка обернута шелковой лентой и весит вместе с обмоткой ~4 г. Одним вводом для катушки служит проволока подвеса, другой ввод осуществлен при помощи ножевого

Фигура 9.

Фигура 10.

контакта. Электромагнит питается постоянным током при напряжении 410 или 220 V. Для записи кодом Морзе со скоростями до 150 слов О. требует ток 2 тА, при скоростях меньших он м. б. отрегулирован на запись притоке от сигнала 0,5 га А и меньше. В этом О. так же, как и в О., приведенном выше в пункте 3, для придания форме записываемых сигналов прямоугольного характера вместо ограничителей применяются устройства, вносящие затухание в под вижную систему, основанные на увеличении трения рычага, несущего перо О. неподвижной части. Как было отмечено выше, этот О. может быть применен и для записи кабельным кодом, для чего катушка устанавливается так. обр., чтобы перо заняло среднее положение на ленте. На фигуре 10 показан образец такой записи при кабеле длиной 1 200 •οι (R=1 620 ii, и С=288 μ¥). Для радиотелеграфа, как показывает практика, О. с вращающейся катушкой в эксплуатации менее удобен, чем разобранные выше типы О.

Лит.: К у к с е п к о Π. Н., Аппарат Крпда, М., 1928; Weinberger J., The Recording of High Speed Signals in Radio Telegraphy, «Proc. of the Inst, of Radio Eng.», N. Y., 1922, v. 10, 3; В a η n e i t г F., Taschenbuch d. drahtlosen Telegraphie u. Telepho-nie, Berlin, 1927; Nesper E., Radio-Schnelitele-graphie, B., 1922; Marconi Magnetic Drum Recorders, Leaflet, 102213, L., s. a.; J i p p A., Der neuc Dreh-spulen-Schnellschreiber von Siemens-Halske, «Jahrb. d. drahtl. Telegr.», B., 1926, B. 27, H. 6.
