Патрубок

Патрубок, небольшой длины прямая или фасонная труба, снабженная фланцем или муфтой и служащая для присоединения трубопровода или арматуры к резервуарам или трубопроводам большого диаметра. Тол

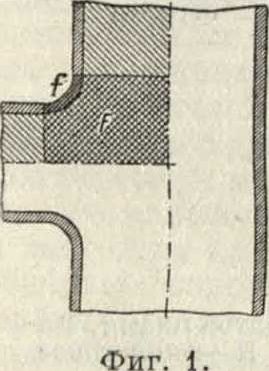

щина стенок П. рассчитывается по обычным 4>-лам, применяемым для расчета труб (смотрите); наиболее опасным участком является место перехода патру· ка в стенку основного сосуда (фигура 1). Тогда как цилиндрич. стенки П. и сосуда выдерживают давление на площадь, отмеченную простой штриховкой, на коротком участке перехода сосредоточивается давление, действующее на перекрестно заштрихованную площадку. Обозначив поверхность этой площадки через F, площадь сечения перехода через/и давление внутри сосуда через р, получаем для напряжения растяжения в месте перехода

«,-г-⁵·

Теоретич. распределение напряжений при закругле-Фигура з. ниях двух различных радиусов изображено на фигуре 2. На практике резкий переходмежду напряжениями в соседних сечениях конечно невозможен, и имеющееся в действительности распределение напряжений вдоль стенки изображено пунктирной линией. Как видно из фигура 2, абсолютная величина максимального напряжения в месте перехода приблизительно обратно пропорциональна радиусу кривизны закругления в этом месте. Для достижения достаточной сопротивляемости места перехода его иногда делают увеличенной толщины (фигура 3, а)

или же снабжают усиляющими ребрышками (фигура 3, б). Оба эти способа однако неудобны в том отношении, что требуют значительных скоплений металла, что может легко как раз в этих ответственных участках

повести к образованию раковин. Наиболее совершенным является способ усиления, изображенный на фигуре 4; в этом случае толщина стенок выбирается в соответствии с данными литейной практики, а возникающие в месте перехода напряжения воспринимаются двумя глухими стяжными болтами, которые ставятся на место в горячем виде и сообщают таким образом материалу патрубка в этом месте начальное напряжение сжатия. Болты эти рассчитывают на полное усилие давления в месте перехода (то есть давления на заштрихованную площадку); допускается напряжение материала болта (сименс-мартеновская мягкая сталь) порядка 800—900 килограмм/см².

Лит.: СидоровА. И. Трубы и их соединигая, Москва, <912; ROtscherF., Die Maschimnelrmen-te, В. 1, Berlin, 1927. Л. Павлушков.
