Переплетения тканей

Переплетения тканей, ткацкие переплетения, переплетения нитей в тканях. Всякого рода и вида ткань, будучи изготовленной на ткацком станке, состоит из двух систем нитей—основы и утка.

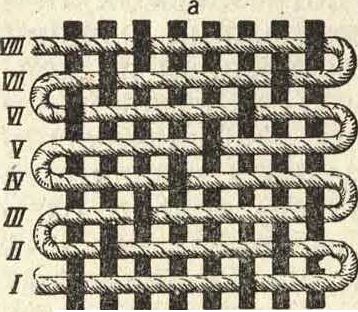

Нити основы 1, 2,3 ит.д.(фигура 1), располагаясь параллельно ДРУГ Другу, идут в ткани вдоль и определяют длину ткани.

Уточные нити I, II,

III и т. д., располагаясь также в параллельных друг другу плоскостях, идут в ткани перпендикулярно к основным нитям от одного края до другого; они определяют ширину ткани. При построении ткани в большинстве случаев нити основные имеют больше значения, чем уточные, причем они обра-

Т. 9. m. XVI.

зуют как бы остов ткани. Для того чтобы получить ткань, основные нити должны быть переплетены утком, причем в зависимости от переплетения получается различного вида ткань, в которой каждая нить основы будет проходить то сверху то снизу нитей утка. Место пересечения нитей в ткани,то есть где нить одной системы покрывает нить другой системы, называют перекрытием. Смотря по тому, будет ли нить основы покрывать уточную нить или же наоборот, получаем основное или уточное перекрытие, (фигура 1). В технике ткацкого производства основное перекрытие принято называть проступом, а уточное перекрытие— пропуском прометки. Т. о. всякого рода тканое изделие, или ткань, будет состоять из сочетания основных и уточных перекрытий, или из проступов и пропусков прометки. Переплетение определяет конструкцию ткани, и от его характера или формы в значительной степени зависит наружный вид ткани.

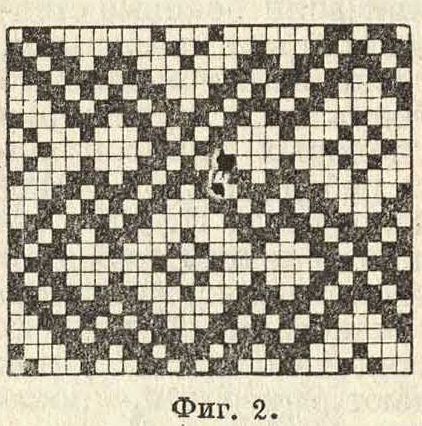

Переплетать нити основы и утка можно весьма различно; для этого в ткачестве применяются различные механизмы: эксцентрики, каретка Добби и жаккардные машины. Существует громадное количество различных форм переплетений и следовательно видов тканей. По определении конструкции ткани, то есть формы или рода ее переплетения, необходимо определить для каждой нити (обычно уточной) порядок, в котором чередуются на ней основные и уточные перекрытия. Этот порядок чередования основных и уточных перекрытий, нанесенный условным обозначением на бумагу,носит название рисунка переплетения (фигура 2), процесс Hie нанесения услввных обозначений на бумагу носит название ткацкого рисования. Для изображения форм переплетений обыкновенно пользуются клетчатой (канвовой) или же числительной бумагой. Каждый вертикальный ряд квадратиков бумаги обозначает одну основную нить. Порядковый счет им ведется слева направо (фигура 3). Каждый горизонтальный ряд квадратиков бумаги при расчете соответствует одной уточной нити. Счет им ведется снизу вверх. Каждый отдельный вертикальный и горизонтальный ряд квадратиков (фигура 4) при своем пересечении встречает соответствующий квадратик А, который и будет· представлять собой место пересечения основной нити с уточной, или же соответствующее, основное или уточное, перекрытие. Согласно принятому выше условию в каждом горизонтальном ряду соответствующие основным перекрытиям квадратики закрыва

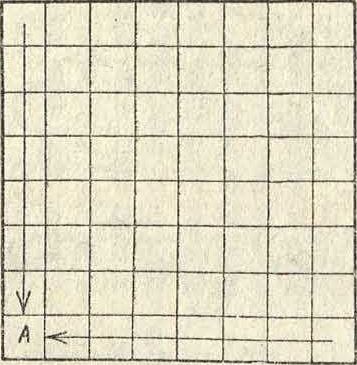

ются краской.Квадратики, соответствующие·· уточным перекрытиям, оставляются пустыми (фигура 5). Следовательно закрашенные· квадратики каждого горизонтального ряда, рисунка П. т. будут представлять собой нити основы, покрывающие нить утка, а незакрашенные квадратики, наоборот,—нить утка, покрывающую нити основы. Изображение на бумаге рисунка П. т. в размере-всей ткани не требуется, достаточно на рисунке изобразить раппорт.

Во всякого рода и вида ткани порядок чередования основных и уточных перекрытий будет всегда представлять собой соответствующую группировку, или комбинацию, перекрытий с определенным числом входящих в нее основных и уточных нитей, которая тождественно повторяется по направ лениям основы и утка. Каждая такая группировка, или комбинация, основных и уточных перекрытий, тождественно повторяющаяся как по ширине, так и длине ткани, будет называться раппортомП. т. Число нитей основы, входящее в раппорт, будет называться раппортом основы, а число уточных нитей—р аппортом утка. Для определения в образце ткани конструкции переплетения основы с утком (смотрите Анализ тканей) прежде всего с помощью иглы выплетают (фигура 6 и 7) из образца ткани сверху или снизу несколько цельных уточных нитей, а слева—несколько цельных основных нитей. После этой операции отодвигают 1-ю уточную нить от остальных (фигура 8), ставят на нее ткацкую· лупу и начинают с 1-й основной нити с.

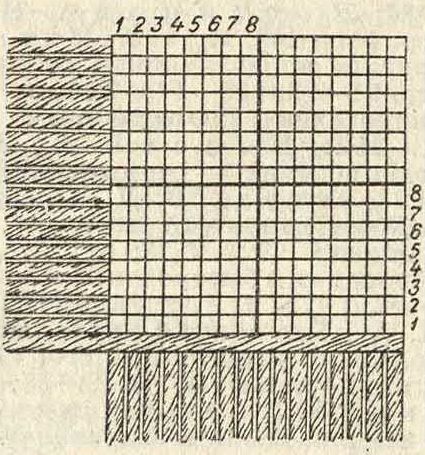

левого края образца ткани отмечать на бумаге квадратики 1-го горизонтального ряда, которые соответствуют основным перекрытиям, до тех пор, пока перекрытия не начнут повторяться в том же порядке, то есть пока не получат основного раппорта. Обозначив

Фигура 7.

переплетение 1-й уточной нити со всеми основными нитями раппорта, ее выплетают. Далее отодвигают иглой 2-ю уточную нить и обозначают ее переплетение с основными нитями, отмечая соответствующие квадратики 2-го горизонтального ряда. Т. обр. продолжают До тех пор, пока не дойдут до уточной нити, переплетение которой будет одинаково с переплетением 1-й уточной нити, то есть пока не получат уточного раппорта. Следовательно при изображении на бумаге переплетения достаточно иметь только один раппорт, к-рый и дает полное представление о способе переплетения основных и уточных нитей во всей ткани. В случае наличия в рисунке П. т. двух, трех и более раппортов первый из них обводится прямоугольником или же основные перекрытия, входящие в этот раппорт, обозначаются штриховкой или закрашиваются краской Другого цвета, отличительной от остальных раппортов, что и видно во всех приводимых иллюстрациях.

Раппорт П. т. имеет большое значение при определении (анализе) структуры переплетения, составлении (создании) рисунка, а следовательно и при изготовлении ткани; так например: 1) чем больше основных и уточных нитей будет входить в раппорт, тем разнообразнее по своему рисунку получится ткань. В зависимости от рисунка проборка может быть очередная и неочередная. Вследствие того что отдельных форм П. т. и следовательно видов тканей существует громадное количество, и при том многие виды тканей могут очень мало отличаться друг от друга, — все существующие виды тканей подразделяются на соответствующие группы или классы. Подразделение видов ткапей на группы или классы по характерным для каждой группы или класса особенностям конструкции переплетения и признакам называется классификацией тканей по переплетениям. В ос нову классификации тканей по переплетению ложится гл. образом величина раппорта и связанная с ним конструкция П. т., сложность этой конструкции и наружный вид ткани, достигаемый не только способом П. т., но и подбором нитей различных цветов и кроме того различными дополнительными приспособлениями к ткацкому станку и тому подобное. Таким образом все формы П. т., от которых зависит вид тканей (рисунок), можно подразделить на нижеследующие классы: 1) класс основных переплетений, 2) мелкоузорчатый, или армюрный, класс переплетений, 3) класс сложных переплетений и 4) класс фасонных, или жаккардовых, переплетений. Отличительными особенностями каждого из классов будут следующие.

Класс основных П. т. содержит в себе три вида т. наз. элементарных П. т.:

1) гарнитуровое, или гроденаплевое, 2) саржевое, или киперное, 3) атласное, или сатиновое. П. т. этого класса названы основными в виду того, что все П. т., входящие в другие классы, в значительной степени являются видоизменениями или усложнениями трех означенных форм П. т. Переплетения тканей основного класса применяются для выработки большей части употребляемых тканей и обладают нижеследующими общими свойствами. 1) Ткань, построенная по конструкции одной из форм П. т., будет однообразной—гладкой по виду. 2) Каждая основная нить образует в пределах раппорта п (основных и уточных нитей) только одно основное перекрытие, за которым следует и—1 перекрытий уточных или, наоборот,—каж-

п только одно уточное перекрытие, за которым следует η—1 перекрытий основных.

3) В раппорте переплетения каждое основное перекрытие отдельной основной нити представляется сдвинутым по отношению к другой, соседней, основной нити на некоторое число перекрытий, называемое сдвигом. Точно так же каждое и уточное перекрытие отдельной уточной нити будет сдвинутым по отношению к другой уточной нити. Сдвиг есть величина постоянная для каждых двух соседних основных или уточных нитей. 4) Число основных нитей в раппорте всегда равно числу уточных нитей в раппорте (фигура 9, 10, 11, 12, 13, 14, 15 и 16). Детальные особенности трех означенных выше форм переплетений следующие.

1) Гроденаплевое, или гарниту-ровое, П. т. в зависимости от материала пряжи, применяемой при выработке тканей этим видом переплетения, носит название полотняное, суконное, миткалевое, тафтяное. Это П. т. представляет собой самую простую форму переплетения основных нитей с уточными (фигура 1 и 9). При выработке тканей с гроденаплевым переплетением основные нити, образуя зев, разделяются на две равные части. Для первой прокидки уточной нити верхнюю часть зева (проступ—основные перекрытия) составляют все нечетные нити основы, то есть 1, 3, 5, 7, 9 и т. д., а нижнюю часть зева (прометки—уточные перекрытия) обра-

12 3 4 5 6 7 8 Фигура 9.

2 3 4 5 6 7 8 _

зуют четные—2, 4, 6. S, 10 и т. д. основные нити. Для второй прокидки уточной нити зев меняется таким образом, что основные нити, составляющие верхнюю часть зева (проступы—перекрытия), опускаются ремизками вниз, а нижние четные нити основы поднимаются вверх, образуя основные перекрытия на II уточной нити. Для III нити утка зев образуется так же, как и для I, а для IV— так же, как и для II нити утка. Раппорт рисунка П. т., имея 4 перекрытия, состоит как с одной, так и с другой стороны из 2 основных¹! и 2 уточных нитей.

Такого рода конструкция П. т. придает лицевой и изнаночной сторонам ткани совершенно однообразный, гладкий вид. Кроме того ткань этого рода переплетения при одинаковой плотности имеет наибольшую прочность, но лишена в некоторой степени мягкости и гибкости. Для выработки тканей с гроденаплевым переплетением требуются 2 ремизки, но при основе средних и тонких №№ и большой плотности на практике применяют 4 или 6 ремизок. Гроденаплевым П. т. изготовляется главная масса наиболее употребительных тканей: миткаль,

Фигура и.

Фигура 12.

марля, бязь, батист, нансук, некоторые ткани пестротканые, полотно, холст, парусина, сукно, шелковая и полушелковая тафта, шелковое полотно и тому подобное.

2) Саржевое, или киперное, П. т. имеет для своих видов общим характерным признаком особый порядок размещения в раппорте основных и уточных перекрытий (фигура 10). Эти перекрытия, располагаясь по сдвигам, идут в виде наклонных узких полосок при одинаковой основной и уточной плотности под углом в 45° и образуют на ткани диагональные рубчики. Диагональные полосы эти образуются на одной стороне ткани нитями основы, выступающими на поверхность, а на другой стороне образуются нитями утка. Ткань саржевого переплетения может иметь две различные стороны. На лицевой стороне бывает ясно выявлена лучшая и более ценная пряжа, будь то основа или же уток. В тканях саржевого переплетения, равно как и в других, например атласных, репсовых и тому подобное., в случае если на лицевой стороне преобладают основные перекрытия, саржа будет называться основной (фигура 11), а если уточные перекрытия—уточной (фигура 10). Направление диагональных полос может идти снизу слева вверх направо (фигура 10) и, наоборот, снизу справа вверх налево (фигура 12). Раппорт саржевого П. т. всегда больше двух основных и уточных нитей, наименьший—три нити. Число основных и уточных нитей в раппорте всегда одинаково. С увеличением числа нитей в раппорте саржевое П. т. дает по конструкции более слабую ткань, но вместе с этим возрастает ее мягкость и гибкость. Для получения доброкачественной ткани при увеличении раппорта саржевого пере-

Фигура 13.

плетения число нитей раппорта согласуется с основной и уточной плотностями ткани. Сдвиг одной нити по отношению к другой— соседней—равен 1 или η — 1, если п=числу нитей в раппорте (фигура 10 и 12). Для обозначения в саржевом переплетении размера раппорта и порядка его перекрытий принято применять простую дробь, где числитель указывает число основных перекрытий, а знаменатель—уточных. Сумма от сложения числителя и знаменателя дает размер раппорта перемещения. Напр. саржевое П. т. (фигура 12) должен быть обозначено дробью¹/!, вк-рой числитель является числом, показывающим, что в этом переплетении одно основное перекрытие, а знаменатель показывает число (четыре) уточных перекрытий.

Фигура 16.

2 3 i fi

12 3 4 5 Фигура 15.

Сумма от сложения 1+4=5 указывает на число нитей в раппорте. В случае, если число числителя меньше числа знаменателя, то саржевое переплетение будет уточное. Саржевое П. т. (фигура 11) должен быть обозначено ⁴Д, это П. т. будет саржа основная. В случае, когда число основных перекрытий равно числу уточных перекрытий, например ²/г>³/з. саржевое П. т. будет называться односторонним или равномерным (фигура 13). Для выработки тканей саржевого переплетения необходимо столько же ремизок, сколько и основных нитей в раппорте. При очень тонкой основе и большой ее плотности число ремизок должен быть удвоено. К тканям саржевого переплетения следует отнести: саржу, нанку, кашемир, мильтон, твин, бумазей и тому подобное.

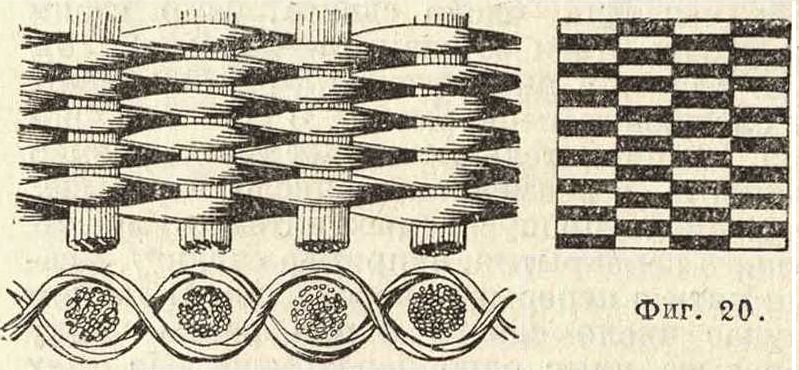

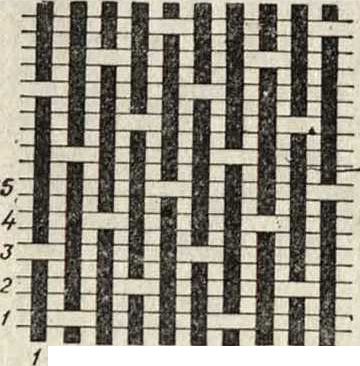

3) Атласное, или сатиновое, II. т. является одним из наиболее сложных переплетений гладкого класса. Атласное П. т., также как и саржевое, подразделяется на два вида: на атласное П. т. основное и уточное. В первом случае П. т. называется атласом, а во втором случае—сатином. При своем построении атласное П. т. имеет много общего с саржевым П. т. Характерная особенность атласного П. т. (фигура 14 атлас уточный—сатин) состоит в том, что правильного образования диагональных полос, как в сарже, не замечается, т. к. основные перекрытия равномерно распределены в массе уточных перекрытий раппорта т. о., что нигде два соседних основных перекрытия не соприкасаются. Такое распределение основных перекрытий, при котором последние теряются в массе уточных перекрытий и следовательно делаются мало заметными на поверхности ткани, придает ткани блестящий вид. Этот эффект ткани, свойственный природе атласного переплетения, происходит от одинакового отражения света уточными или основными перекрытиями. В осо бенности этот эффект заметен при применении в плотных атласных переплетениях пряжи высоких номеров и высокого качества, при выработке шелковых, шерстяных и хл.-бумажных тканей. Лучший эффект получает ткань также и от увеличения раппорта рисунка переплетения. Все сказанное в равной мере относится и к атласу основному (фигура 15). Ткани атласного переплетения всегда односторонни, располагая прямо противоположными, по характеру расположения перекрытий, лицом и изнанкой. Раппорт атласного переплетения, или атласа, всегда больше четырех, наименьший—5 нитей (фигура 14 и 15). Число нитей основы и утка всегда одинаково. Атлас с раппортом в 4 и 6 нитей невозможен, так как нельзя подобрать соответствующие сдвиги. Тем не менее атлас в 4 и 6 нитей изготовляется и носит название неправильного (фнг. 16 и 17). Поэтому атласное переплетение подразделяется на правильные и неправильные атласы.

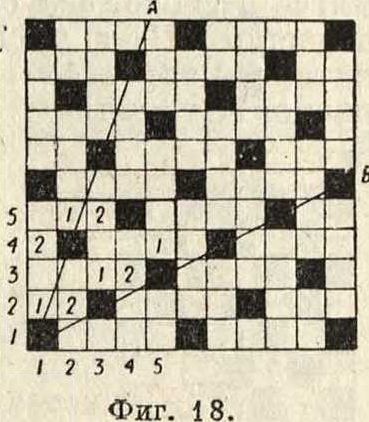

Для определения атласного переплетения необходимы два признака: число нитей раппорта и число перерыва или сдвига. В теории и практике признаки атласного переплетения обозначаются следующими тремя способами. 1) Числом нитей в раппорте, например сатин — пяти, атлас — семи и т.д., или 5-ремизный сатин, 7-ремизный атлас и т. д. 2) Простой дробью, где числитель указывает размер (число нитей) раппорта, а знаменатель—число сдвига, например сатин ⁶/₂—сатин пяти со сдвигом—два (фигура 18), то есть с числом нитей, через к-рое намечается следующее перекрытие. 3) Простой дробью, где числитель указывает также размер раппорта, а знаменатель—число перерыва, то есть число пропускаемых нитей от предыдущего перекрытия, например сатин ⁵Д—сатин пяти с перерывом через один. В данном случае число сдвига всегда равно числу перерыва плюс одно перекрытие. Из трех приведенных способов обозначения признаков атласного П. т. распространенными

являются 1-й в практике производства, а

2-й в теории. Т. о. для получения правильного атласного переплетения,то есть закономерного расположения перекрытий в его раппорте, необходимо чтобы сдвиги S (основные или уточные) выражались чи взаимно первыми относительно размера раппорта п, однако не 1 и не и-1, a S>1 a S<n — 1. Это условие для размера раппорта п=3, 4 и 6 нитям невыполнимо, а потому правильное атласное П. т. возможно лишь, начиная с раппорта в 5, 7 нитей и выше. Если в данном атласном П. т. число сдвига S сделать= 1, или число нитей раппорта—· η—1, то атласное переплетение обратится в саржу, если нее сделать при этом и раппорт п=2 нитям, то получится гроденап-левое переплетепие. Среди П.т,гладкого класса атласное переплетение представляет как бы общий тип; упрощая его, переходим постепенно к саржевому и наконец к гроденап-левому П. т. В пределах раппорта рисунка атласного переплетения — равно как и саржевого—все перекрытия исходят от первого, располагающегося в нижнем левом углу раппорта. Порядок перекрытий (фигура 18) относительно исходного первого перекрытия наблюдается в раппорте по двум направлениям: по горизонтальному В — направление последующей уточной нити и по вертикальному А—последующая нить основы. В виду того что пере

плетенные связи основных нитей с уточными равномерно распределены в раппорте атласного переплетения, атласная ткань еще мягче и гибче, чем саржа. Для выполнения атласного П. т. число ремизок равно числу нитей раппорта. Ат-j ласное П. т. являет-

Фигура 21.

Фигура 22.

ся весьма употребительным, обеспечивая, как было отмечено, наибольший блеск ткани. Атласным переплетением также весьма часто пользуются при изготовлении фона, или грунта, для крупноузорчатых тканей. Наиболее распространенными тканями атласного переплетения являются: из хл.-бум._

сатин, ластик, демикотон, молескин, шведская материя; из шерстяных—прюнель, сатин; из шелковых—атлас, либерти и тому подобное.

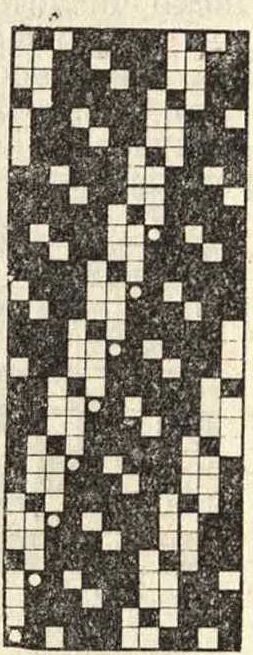

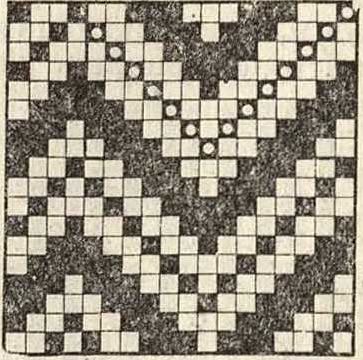

Мелкоузорчаты й^и ли армюр-ный, класс П. т., отличаясь весьма большим разнообразием видов, состоит из громадного числа переплетений, являющихся различными видоизменениями пере-

Фигура 23.

плетений основного класса. Переплетения этого класса образуют на ткани разнообразнейшего характера мелкий узор. Размер раппорта на основе не превышает 40 нитей в зависимости от числа ремиз. Рисунок осуществляется при посредстве ремиз подъемной машины - каретки. По способу своего образования (построения) мелкоузорчатые П. т. подразделяются на производные (от переплетений основного класса) и комбинированные (наос-нове переплетений основного класса) его производных. Производные переплетения получаются через увеличение числа основных перекрытий в направлении нитей основы или утка или же через повторение нитей с одним и тем же порядком перекрытий без сдвига. Т. о. получаются: 1)изгарнитуро-вого переплетения—репс уточный (фигура 19) и репс основной (фигура 20), рогожка, или панама (фигура 21), и т. д.; 2) из саржевого переплетения—более сложные виды саржи: саржа усиленная, саржа сложная (фигура 22), ломаная (фигура 23) и тому подобное.; 3) из атласного уточного переплетения, через увеличение числа основных рядом стоящих перекрытий ряд производных переплетений, представляющих постепенный переход от атласа уточного к атласу основному. Таким способом получается усиленный атлас, диагональ и тому подобное. (фигура 24, 25). Комбинированные переплетения мелкоузорчатого класса весьма разнообразны, а потому точно охарактеризовать основные особен-нрсти переплетений представляется затруднительным (фигура 26). Наиболее частыми мотивами для рисунков мелкоузорчатого П. т. являются небольшие геометрические фигурки: ромбы, треугольники, звездочки, а также мелкие формы цветков и листьев. Одним из распространенных рисунков мелкоузорчатого переплетения является креп, представляющий собой бугорчатую поверхность ткани сравнительно с большим раппортом для мелкоузорчатого рисунка до

40 нитей (фигура 27, 28). При построении комбинированных переплетений необходимо соблюдать одно важное правило, по которому ни одна нить основы или утка не должна образовывать петель, отставая от

л it девой стороны или изнанки ткани. С этой целью она должна быть через определенные промежутки перекрыта нитью другой системы.

Класс сложных П. т. в применении к построению тканей требует по свое-

Фигура 27.

Фигура 28.

му характеру целого ряда отличительных от остальных классов переплетений особенностей, как например: введения в изготовляемую ткань дополнительных нитей основы или утка, особого их расположения в ткани, способов переплетения, называемых

сложными, или особых приспособлений к ткацкому станку. По виду рисунка двухличные переплетения м. б. весьма различны, начиная с рисунка переплетений основного класса и кончая крупноузорчатыми. Этот класс П. т. включает в себя конструкции следующих видов переплетений: 1) двухличные, 2) двойные, 3) ворсовые и 4) ажурные, или газовые (барежевые).

1) Двухличныe И. т. образуют на ткани две лицевые стороны, следовательно ткань не имеет изнанки как таковой, причем каждая сторона ткани может быть однообразной или различной по рисунку переплетения. Двухличные II. т. подразделяются на переплетения из основы и утка. Для изготовления двухличной ткани основным переплетением требуются две основы для одной и другой стороны ткани, которые переплетаются одним общим утком. Для двухличной ткани уточного переплетения необходимы два утка, по одному для каждой стороны ткани, и одна общая основа. Отношение нитей одной основы к другой зависит от назначения ткани и материала, из которого она выполняется. Материал, пряжа, м. б. различного цвета или одноцветный. Отношение нитей отдельных основ и утков может быть 1 : 1,2: 1 и даже 3:1. Фигура 29

представляет двухличыое основпое переплетение, в котором верхняя и нижняя сторона атлас ⁵/г, ^а Ф^ИГ· 30—двухличное уточное переплетение, у которого верхняя и нижняя саржа ¹/₃. Двухличные переплетения тканей применяют при изготовлении лент и других тканых изделий.

2) Д в о и н ы е П. т. Группы многослойных тканей служат для образования

двух и более тканей, лежащих друг на друге. Каждая такая ткань имеет свою самостоятельную основу и уток. В зависимости от рисунка переплетения нити основы или утка одной ткани или не участвуют в переплетении нитей другой или же они в отдельных местах соединяются с ее нитями утка или основы. В зависимости от назначения ткани рисунок переплетения, род, качество и цвет материала (пряжи) в верхней и нижней тканях могут быть разные, вследствие чего внешний вид одной и другой стороны ткани будет совершенно различным. Из простейших видов двойных П. т. отметим переплетение для образования полых тканей, в которых верхняя и нижняя ткань соединяются общим утком только в кромках (мешки, пожарные рукава, круглые фитили). На фигуре 31 представлена полая мешковая ткань и ее гроденаплевый рисунок переплетения. Для выработки Мешковой ткани требуется одна, усиленная по

Фигура 32.

числу нитей, основа и один общий уток. Отношение одного слоя основы к другому 1:1. На фигуре 32 приведено переплетение двойной ткани, в построении которой участвуют две самостоятельные основы и два утка, которые образуют гроденаплевое переплете

ние с одной и другой стороны ткани. К этому виду переплетения близко подходят переплетения тканей так называемого пи-кэ (фигура 33).

3) В о р с о в ы е П. т. обладают особенностью производить на ткани образование ворсовой поверхности, причем при своем первоначальном образовании этот ворс имеет вид петель, образованных либо основой

Фигура 34.

либо утком, которые затем расчесываются особыми приспособлениями. Смотря по роду нитей, образующих ворс, ворсовые ткани делятся на основноворсовые ткани (например бархат) и на уточноворсовые (плис. Манчестер). Основноворсовые ткани требуют двух основ: грунтовой, или изнаночной, и ворсовой. Уточноворсовые ткани состоят из од ной основы и двух утков, из которых один именуется грунтовым; он переплетается е грунтовой основой, а другой—ворсовым, образующим ворсовую поверхность ткани. Отношение ворсовой основы к грунтовой 1:2. Ворсовая ткань с низким ворсом называется бархатом, а с высоким ворсом — плюшем. Фигура 34 представляет разрез уточного, фигура 35—основного бархата. Для получения бархата в 2 полотна—саморезного—

Фигура 35.

требуются три основы: две грунтовых и одна ворсовая основа, усиленная числом нитей. Разрез двухполотного бархата представлен на фигуре 36.

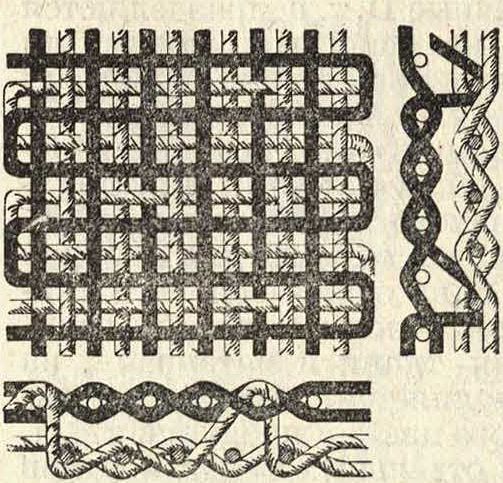

4) Ажурные П. т. являются сложной группой переплетений, требующих особого-

Фигура 36.

приспособления для получения на ткани свойственного этому переплетению эффекта. Характерной особенностью тканей этого рода переплетения является изменение в процессе тканья направления отдельных основных нитей, которые из прямолинейного положения интервалами принимают извилистое направление.

Такое перемещение между собой основных нитей образует в ткани просветы и соответствующий рисунок переплетения. Дляизготов-ленияткани с простым ажурным переплетением требуются две основы: коренная (стоевая) или ажурная, пе~ ревивочная. Уток один. Перемещение нитей достигается особой ремизкой, называемой крылом с подкрылком. При усложнении рисунка П. т. вводится ряд новых основ как перевивочных и строевых, так и для получения дополнительного эффекта в виде мелкоузорчатого или иного рисунка переплетения. Фигура 37 представляет ажурную ткань, а на фигуре 38 показан рисунок переплетения этой ткани.

Фигура 37.

Класс фасонных, или жаккардовых, П. т. объединяет все те виды переплетений, величина основного раппорта которых превышает возможную норму, установленную для раппорта при работе на каретках Добби. Т. о. переплетения, основной раппорт которых будет содержать более 30—40 нитей (фигура 39), могут быть выполняемы только лишь при помощи машины Жаккарда, которая системою арката, вместо подъема основы ремизом, производит индивидуальный подъем основных нитей, соединенных в группы однородных по рисунку нитей. Такой способ дает возможность увеличивать размер раппорта например до 400, 1 000 и 2 400 нитей, а вместе с этим—укрупнять, усложнять и разнообразить рисунок узора П. т. Ткани, вырабатываемые при помощи машины Жаккарда, называются фасонными, или жаккардовыми. Этот класс переплетений изобилует чрезвычайным разнообразием, которое представляет собой сочетание переплетений различных классов и их отдельных подгрупп, построение главнейших из

Фигура 39.

которых было изложено выше. Фасонный класс возможно подразделить на следующие три группы переплетений: 1) некрупноузорчатые, 2) крупноузорчатые и 3) сложноузорчатые, построение которых производится индивидуально в каждом отдельном случае (смотрите ирование). Класс фасонных переплетений является наивысшей сту

Фигура 38.

пенью и достижением техники переплетений и ткацкого производства, с помощью которых представляется возможность выполнять ткани, начиная с простого узора (фигура 39) и кончая художественными произведениями в виде портретов, тканых картин на различные сюжеты, тканых обоев и др., см. ирование.

Лит.: ГанешинС. А., Технология волокнистых веществ, П., 1915; Л а п и с о в А. Г., Руководство по анализу и заправке тканей, Варшава, 1903; Клейн К. Д., Ткачество в суконном производстве, Иваново-Вознесенск, 1927; ШоринА. И., Опыт практич. руководства к механич. ткачеству хлопчатобумажных ткапей, Книги 1, 2, М., 1881; БакунН. К., Теория ткацких переплетений, М., 1930—31;×в а л ь к овен и и В. Н., Теории переплетений и анализ тканей, М., 1930; N i s b e t Н., Grammar of Textile Design, 2 ed., L., 1919; В a r k e r A. F., An Introduction to· the Study of Textile Design, 2 ed., L., 1924; Watson W., Textile Design a. Colour, L., 1922; W a t-s ο n W., Advanced Textile Design, L„ 1913; Kasta-n e k J., Leitfaden fur den Unterricht in der Bindungs-lehre, Briinn, 1901; Bittner E., Katechismus der Bindungslehre, Briinn, 1909; G r u n e r A., Theorie d„ Schaft- u. Jacquard-Gewerbe, W., 1902; Donat F., Methodik d. Bindungslehre, Dekomposition u. Kelku-lation fur Schaftweberei, 3 Aufl., W.—Lpz., 1908; D ο n a t F., Die farbige Gewebemusterung, W., 1907,-B о s h e c k W., Die Florgewebe, W., 1905; F i n-sterbuseh R., Die mechanische Weberei u. die Fabrikation d. Kunst- u. Figurendreher, Altona, 1889; Lamoitier P., Etudes des armures-satins, «Industrie Textile», P., 1901. С. Молчанов.
