Поверки геодезических приборов

Поверки геодезических приборов (инструментов), обнаружение определенного согласования в положении ответственных частей и исправление этого положения путем соответствующего передвижения этих частей, не прибегая к их ремонту. Поверки геодезия. инструментов разделяются на две группы: лабораторные и п Q л е в ы е. Лабораторные поверки (испытания) производятся перед выпуском инструментов с завода или перед началом полевого сезона и касаются как сопряжения осей и отдельных деталей, так и точности изготовления последних, полевые же поверки касаются сопряжения только тех частей, которые расстраиваются после транспортирования инструмента или под влиянием внешних условий работы с инструментом. Каждая поверка (испытание) инструмента проводится так, чтобы определенными действиями открывался только один источник ошибок, а другие возможные источники ошибок не оказывали влияния на предыдущую. Иногда это бывает невозможно; тогда последовательность в поверке на различные источники ошибок должен быть расположена так, чтобы одни ошибки были уже устранены, если делается исследование на другие ошибки. Исходя из этого, нужно отдельные поверки (испытания) производить последовательно, сообразуясь с конструкцией инструмента. Все поверки в геодезич. инструментах сводятся к следующим требованиям, которые разбиваются на ряд мелких поверок и исследований отдельных частей инструмента: а) две линии (оси) должны совпадать или располагаться в одной плоскости, б) две линии (оси) или две плоскости должен быть перпендикулярны или параллельны между собой. Лабораторное испытание инструментов относится к области геодезического инструментоведения. Для полного понимания геодезич. инструмента и целесообразного его использования в полевой обстановке необходимо: сделать кон-структивно-геометрич. анализ его, уяснить основную идею, данную ему конструктором, изучить принципы устройства главных его частей и сопряженность осей и определить его постоянные элементы. В конструкции полевых геодезич. инструментов решающую роль играет металл, к-рый от влияния внешних причин меняет свои физическ. свойства и этим изменяет формы деталей, создавая различного рода гнутия, влияющие на правильность их работы. Различные недостатки оптических частей, как то: сферическая, хроматическая и зональные аберрации, астигматизм (смотрите), наличие напряжений в линзах от оправ, механического искривления объектива (смотрите), шлиры, пузырьки и прочие также создают особые условия оптического характера, вредно влияющие на продуктивность и качество работы этим инструментом. От геодезич. инструмента можно ожидать надлежащей точности измерения только в том случае, если физич. и механич. влияния не изменяют в нем взаимного сопряжения осей и деталей, а дают только временную их деформацию, обусловленную конструкцией и точностью данного прибора.

Физич. факторами, с к-рыми следует считаться при конструировании и исследовании инструментов и при наблюдениях в поле, являются: a) t°, которая изменяет детали в линейном и объёмном отношении, б) в ли-

яние среды (видимость, рефракция и прочие), что заставляет умело пользоваться законами прикладной оптики, в) влияние электромагнитного земного поля, что обусловливает необходимость антимагнитных металлов в тех инструментах, где имеются магнитные стрелки. Для выполнения этих условий необходимо, чтобы материалы, применяемые в геодезическом инструменте,удовлетворяли специальным требованиям данного типа инструмента в отношении механич., физич. и химич. воздействий. Для прочности в механическом отношении (тряска при перевозке, случайные удары) применяют различные специальные сорта стали, для устранения химич. воздействия (окисление разделенных частей лимбов) — серебро, платину и особые сплавы. Для устранения Г-ных влияний, отражающихся на работе инструмента, применяют инвар (смотрите), коэф. расширения которого равен 0,88 · 10^-7, а прочность и сопротивляемость механич. воздействиям приближает его к стали. Пользуясь малым коэф-том расширения инвара, многие аме-рик. и англ, фирмы стали делать инструмен-,ты полностью из инвара (нивелиры Berg, Cooke, Troughton и др.). С целью облегчения инструмента применяют алюминиевую бронзу (90% меди и 10% алюминия), отличающуюся большой твердостью, или сплав алюминия с серебром (95% алюминия и 5% серебра). Последний сплав легко полируется и позволяет наносить деления. Для легкости хода осей инструмента требуется не только хорошая шлифовка осей, но и высокого качества костяное масло (смотрите). При регулировке осей качество масла играет решающую роль. Серебро предназначается для тех деталей, которые не должны окисляться и на которых наносятся деления.

Стекло, отличаясь прозрачностью и малым коэф-том расширения, равным 8,4 · 10~⁷, находит большое применение в геодезич. инструментах. Оптическое стекло (смотрите) применяется для изготовления объективов, окуляров и призм, а за последнее время и для разделенных лимбов и шкал, служащих для отсчета. Способность стекла воспринимать кислоты позволяет наносить на нем деления с большой точностью и равномерностью. Лучшие сорта оптич. стекла дает ф-ка Шотт (Schott) в Германии. Для зрительных труб, луп и окуляров идет кронглас и флинтглас. Для советских геодезич. инструментов теперь применяется оптич. стекло з-дов «Лен-зос» и «Изос». Это стекло по качеству не уступает шоттовскому. На геодезич. инструменты идет стекло с длинами световых воли С=6 563, D=5 893, Е=4 861, G=4 341A. Дерево применяется для вспомогательных частей (штативов, ящиков, мензул Рейсига, мензульных досок и проч.). Коэф-т расширения равен 6 · 10^-7, влияние влаги устраняется искусственной сушкой и пропитыванием различными растительными маслами и окраской. Современные направления в производстве геодезич. инструментов имеют целью создать их легкими по весу, компактными и малыми по размерам, свести все отсчеты уровней, горизонтального и вертикального кругов оптич. путем к одному месту, повысить их точность, а отдельным деталям дать наибольшую жесткость, дав удобную и точную посадку осям и достаточно легкий ход отдельным их частям. Последние конструкции геодезич. инструментов, выпущенные на рынок заводами СССР «Геодезия», «Геофизика», Г. Вильд (Швейцария), Цейсс (Германия), Ватт (Англия) и др. з-дами в Европе и Америке, сводят полевые поверки на минимум, перенося ц. т. поверок на з-д, а не на полевого работника. К геодезическим инструментам, где практически полевых поверок не делается, следует отнести инструменты: универсальный и прецизионный теодолиты Вильда, редукционный тахиметр Босхардт-Цейсса и другие инструменты. В таком же направлении идет разработка новых конструкций геодезич. инструментов в СССР.

При выполнении поверок надо помнить, что геодезические инструменты представляют собою нежные, хрупкие и весьма чувствительные измерительные приборы, требующие осторожного, внимательного и умелого к себе отношения.

Лабораторные поверки. Обозначения: V— вертикальная ось инструмента, Н—гори-

. Z Z

зонтальная ось инструмента, 1_А—ось уровня на алидаде или на подставке зрительной трубы, 1_И—ось накладного уровня, 1_В—ось круглого уровня, Z—отвесная линия,×— горизонтальная линия, О — визирная ось трубы.

Поверки уро в"н е й. а) Ось 1_Ацилиндрического уровня должен быть перпендикулярна к V. Устанавливают 1_Апо линии двух подъемных винтов геодезич. инструмента и, действуя ими в разные стороны, приводят пузырек уровня (смотрите) на середину, тогда 1_А будет горизонтальна (фигура

1). Вращаем алидаду с уровнем на 180° около V. Если пузырек уровня не сместится с середины трубки, то условие l_A ± V выполнено, в противном случае ¹/₂ дуги отклонения пузырька уровня от середины трубки (фигура 2) исправляется юстировочными винтами J при оправе уровня. Тогда l_A ±V (фигура 3). Затем вновь устанавливается пузырек уровня на середину трубки (фигура 4), поэтому ось V приведется в отвесное положение, а система взаимно перпендикулярных осей совместится с координатными осями в пространстве. В практике поверку уровня удается сделать в 2—3 приема вышеуказанным способом, б) Так же производится поверка уровня при подстав-к е зрительной трубы, в) Ось накладного уровня должен быть параллельна го-

ризонтальной оси вращения II, то есть подставки накладного уровня должен быть равны между собой. Перед поверкой накладного уровня определяют его нуль-пункт относительно оси инструмента V, то есть находят отсчет по уровню, соответствующий положению сере-

z

дины пузырька уровня, при котором ось инструмента займет отвесное положение. В выверенном уровне середина пузырька и нуль-пункт уровня совпадают. При определении нуль-пункта делают отсчеты т₁и т₂, соответствующие середине пузырька уровня для двух его положений (разница

180°), тогда нуль-пункт=^mi*что видно из фигура 5. Здесь О_г и 0₂—середины трубок в 1-м и 2-м положениях уровня; т₁ и т₂—·

ставленный на горизонтальную ось, слегка покачивают (фигура 6, где а—подставка уровня, b—цапфа горизонтальной оси). Если пузырек уровня будет только слегка «играть», то оси лежат в одной плоскости. Если же пузырек уровня будет уходить вправо или влево, то его исправляют при помощи горизонтальных юстировочных винтов. г) Поверка р е в е р-зионного уров-н я. Деления ревер-зионного уровня и средние его точки наносятся на диаметрально противоположных сторонах трубки цилиндрического уровня. Такие уровни помещаются там, где имеется свободное вращение около оси, параллельной оси уровня. Реверзионный уровень должен удовлетворять требованию, чтобы ось уровня была параллельна линии соприкосновения цапф с лагерами. Для его поверки (фигура 7, 00—ось вращения) устанавливают пузырек уровня на середину

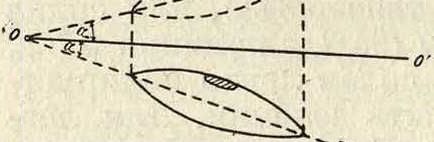

(I—1-е положение), вращают реверзионный уровень около горизонтальной оси на 180° (II— 2-е положение). Если пузырекбудет на Фигура 7. середине, то уро вень выверен; в противном случае перемещают пузырек уровня на половину дуги отклонения, действуя исправительными его винтами, пузырек уровня ставят на середину, а уровень устанавливают в 1-е положение. Если опять имеется отклонение, то поверку повторяют, д) Поверка круглого уровня сводится к установлению параллельности его оси с вертикальной осью вращения инструмента. Поверку делают так же, как и уровня цилиндрического (поворот на 180°). Исправление делается юстировочными винтами. Установка пузырька уровня на середину (в точных уровнях) по данным Рейнгерца имеет среднюю ошибку +0,09]/ц, а определение угла наклона оси уровня по отсчетам кон-

3

отсчеты, указанные выше; VV_г—вертикальная ось инструмента. Сделав установку пузырька уровня на нуль- —=ц пункт, приводят вертикаль- —Щ

ную ось вращения инструмента в отвесное положение. ZZ После этого поверяют равенство подставок уровня, то есть делают отсчеты по концам пузырька уровня в двух его положениях (разница 180°). Исправление производится юстировочными винтами уровня путем установки середины его пузырька на отсчет, равный среднему арифметическому из двух отсчетов, разнящихся на 180°. Ось накладного уровня и ось горизонтальной оси (цапфенной линии) инструмента должны лежать в одной плоскости. Это условие поверяется тем, что накладной уровень, по цов его пузырька делается со средней ошибкой ±0,2]/μ (здесь μ—цена деления уровня).

Фигура 8.

е) Поверка уровня системы Г. В и л ь д а. Конструкция этого уровня основана на принципе совмещения двух тождественных изображений и обычно применяется в нивелирах Цейсса, Вильда, Феннеля и др.Ход лучей, идущих от концов пузырька уровня, показан на фигуре 8 и 9. На фигуре 9 даны сечения этой системы призм тремя плоскостями: I—горизонтальной и двумя вертикальными II и III, из которых одна перпен-

дикулярна, а другая параллельна плоскости чертежа. На фигуре 9 дана перспектива этого уровня с призмами. Поверка уровня данной конструкции сводится к отысканию того места на трубке уровня (трубка без делений), когда оптическая ось трубы будет горизонтальна. Для этого делаются отсчеты по рейке при четырех положениях трубы: 1-е положение— уровень слева трубы, а призма

вверху; 2-е положение—призма внизу, а труба повернута на ‘/₂ оборота; 3-е положение—· окуляр переставлен на объектив, а труба повернута около вертикальной оси на 180°, уровень слева трубы, а призма внизу; 4-е положение—труба повернута на ¹/_i оборота, уровень справа трубы, а призма вверху. Эти четыре отсчета исключают влияние ошибок трубы и уровня. В каждом из четырех положений концы пузырька уровня совмещаются. Поставив трубу в 1-е положение (рабочее), наводим горизонтальную нить трубы на верный отсчет, действуя элевационным винтом, тогда линия визирования будет горизонтальна (фигура 10). Если концы пузырька уровня разойдутся, то исправительными винтами уровня передвигают коробку с призмами до тех пор, пока концы пузырька уровня сойдутся. В практике отсчеты по рейке удобнее.делать, начиная с положения IV и заканчивая рабочим положением I. Точность отсчета по уровню конструкции Вильда увеличивается по сравнению с обычными уровнями в два раза. Уровни других конструкций отличаются только деталями, дающими удобства в полевой работе, например

Фигура ю. нивелиры Керн, Феннеля дают изображение концов пузырька уровня в поле зрения зрительной трубы (фигура 11), а английская фирма Cook Troughton Simms дает к уровням отражательную поверхность на внешней стороне двугранного угла, поэтому в глаз не попадают лучи от неразделенной части трубки (фигура 12). При поверках уровней необходимо держать нормальную длину пузырька V*—Vs длины трубки. От f безвоздушный пузырек меняет свои размеры; сильное сокращение пузырька понижает его подвижность, а увеличение его длины понижает точность определения положения средней точки пузырька. Для возможности регулировать длину пузырька уровня делают у них запасные камеры в виде стеклянной перегородки. Цены делений уровней определя ют на экзаменаторах, на интервал 1 парижская линия (2,26 миллиметров) или по стандарту СССР на 2 миллиметров.

Поверки (испытания) зрительных труб. Плохие изображения в трубе происходят от неправильной установки оптич. частей или от ошибок их изготовления. Для испытания правильной установки оптических частей в трубе и качества их коррекции применяют различи, лабораторные методы, основанные на принципе диффрак-ции или интерференции [Государственный оптич. ин-т (ГОИ), Гартмана—«метод обратно-сти», Ленувелля, Кат-тона, Михельсона]. Исследование этими методами обычно ведется для Фигура 11.

зон объектива 7г.=0,1;

0,2; 0,3 и 0,4 от диаметра, при позиционных углах 0°, 90°, 45° и 135° и для цветов спектра с длинами волн D—6 563 μ μ, С— 5 893 μμ F—4 861 μμ и G—4 341 μμ. Полевые методы исследования заключаются в наблюдении внешних предметов правильной формы (визуальный метод). Гассматри-ваемые в трубу изображения предмета должен быть бесцветны. Если окрашивание изображений

выступает в крайних частях поля зрения, то оно несущественно, так как эта часть трубы практически не работает. Недостатки изображений объектива при рассматривании окуляром еще больше увеличиваются. Га-бота трубы зависит от точности установки и степени коррекции объектива. В виду малости поля зрения зрительных труб последние обычно исследуются по звездам. а) Правильность центрировки линз объектива (флинта и крона). Гассматриваются диффракцион-ные изображения близзенитных звезд при вдвинутом и выдвинутом окуляре. Если не замечается красных неравномерных окрашиваний или вытянутых звезд, то значит центрировка флинтового стекла относительно кроновой линзы правильна. Если неправильная центрировка получилась только от сдвига линз, то их надо установить, совмещая риски (метки) двух линз, в противном случае исправление делается в мастерской,

б) Правильность юстировки объектива относительно оптической оси трубы. Наблюдают умеренно светлые близзенитные звезды при внефокальных их изображениях, приведенных на середину поля зрения. В случае правильной центрировки объектива получаем изображение звезды с симметрично равномерной яркостью по окружностям диффрак-ционных колец, в противном случае наблюдаются изображения грушевидные и вее-

рообразные (фигура 13). в) Хроматическая аберрация. Испытание делается по звездам (a Ursae Minoris) путем наблюдения спектральной окраски изображения звезды. При достаточном устранении аберрации при выдвинутом окуляре в трубе виден желтовато-белый кружок с красной каемкой, а при окуляре вдвинутом—также нселтовато-белый кружок, но без красной каймы, г) Астигматизм. Астигматизм происходит обычно от неравномерного охлаждения объектива, от недоброкачественности материала, плохой шлифовки, или неправильной оправы объектива, дающей причину его механич. искривления. При визуальном методе испытания на астигматизм объектива могут оказать влияние астигматизм глаза и окуляра. Если астигматизма

Фигура 13. Фигура 14.

нет, то при вдвинутом и выдвинутом окуляре звезда и диффракционные кольца должен быть круглыми. Если же изображение будет овальным, то следует уяснить причину астигматизма (объектив, глаз,окуляр). Если при движении глаза около оптической оси трубы овальность остается, значит причина астигматизма—в трубе (объектив, окуляр), а не в глазе. Если же при вращении окуляра овальность не меняется, то причина астигматизма— в объективе (фигура 14). д) Сферическая аберрация. Наблюдают умеренно яркую звезду во внефокальных плоскостях. Если при выдвинутом окуляре нет средних слабых и ярких внешних диф-фракционных колец, а при вдвинутом окуляре не замечается обратного явления, то значит недоисправленной аберрации нет. Отсутствие прямо противоположных явлений говорит о том, что переисправленной сферич. аберрации также нет (фигура 15—изо

Фйг. 15. Фигура 16.

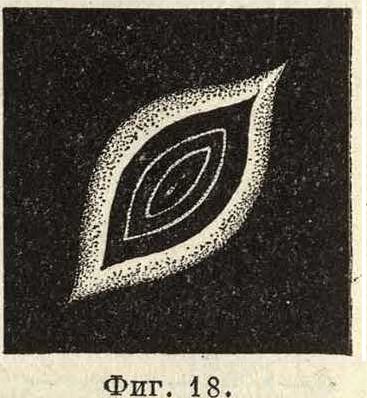

бражение звезды при наличии сферич. аберрации). е) Зональная аберрация. Испытание ведется по яркой звезде при выдвинутом окуляре. Если во внефокальных плоскостях не замечается неравномерной яркости диффракционных колец при переходе от внешнего кольца к наружному (вдвину тый окуляр), то зональных аберраций нет (фигура 16—изображение звезды при наличии зональной аберрации). ж) Наличие в объективе вредных натяже ний от оправы или недостатков изготовления самого объектива. Натяжения в линзах объектива, вызванные давлением его оправы, дадут астигматич. явления с крайне неправильными по форме кольцами (фигура 17,18); наличие шлиров и неоднородности стекла дает кольца неправильной формы (фигура 19). При хорошо изготовленных объективах (хорошая коррекция объектива) рассматривание звезды в двух внефокальных плоскостях дает правильные диффракционные кольца с наибольшей яркостью к внешней стороне (фигура 20). Испытание трубы можно сделать, рассматривая правильные черные фигуры. Если фи гуры кажутся в трубе правильными и по краям имеют легкий голубовато-фиолетовый оттенок, то труба считается хорошей, если же замечаются цветные каймы других цветов или фигуры искажаются, то оптич. части трубы требуют коррекции, з) Неправильный ход центральной фокусирующей линзы. Если фокусирующая линза передвигается неправильно, то это выявляется путем наблюдения точек, находящихся на различных расстояниях, дающих большую разницу в фокусировании. Влияние этой ошибки равносильно действию коллимационной ошибки трубы. Обнаруживается указанная неправильность след, образом: 1) делают наводку на далекую точку, по возможности лежащую на горизонте, вблизи одного крайнего положения фокусирующей линзы; 2) делают наводку на шкалу в расстоянии 2—3 м, также находящуюся на горизонте вблизи другого крайнего положения фокусирующей линзы. То же проделывают после перевода трубы через зенит. Разницы соответственных отсчетов дают двойную ошибку хода фокусирующей линзы. Исправление хода центральной линзы возможно только в мастерской.

Фигура 19.

Испытание хода подъемных и микрометрических винтов. Все винты должны иметь мягкий и легкий ход. Подъемные винты не должны иметь шатания. Если один из этих винтов идет слишком легко, то колпачок с отверстиями затяжной втулки поворачивается вправо (посредством шпильки), гайка подъемного винта сжимается и этим достигается правильный его ход. У микрометрических винтов установочные кольца находятся обычно сзади головок винта. В открытых подъем-ныхвинтах подтягиваются боковые зажимы.

Испытание хода осей. Оси обычно хорошо защищены от пыли. Они должны иметь достаточно ровный и мягкий ход. Перед работой теодолита оси нужно несколько раз привести в действие, чтобы уничтожить так называемым заедание. Колебание вертикальной оси констатируется след.образом: а) исправляют уровень при алидаде теодолита и приводят ось инструмента в строго отвесное положение; б) вращают алидад-ную часть теодолита на 360°; если есть колебание оси, то пузырек уровня выйдет из правильного положения; в) вращают али-дадную часть теодолита вновь на 360°,—пузырек вновь встанет на место; г) вращают алидадную часть теодолита на 360°; пузырек уровня опять встанет неправильно и т. д. (вращение делают в направлении часовой стрелки). Колебание вертикальной оси устанавливается регулировкой соответственных винтов, обусловленных системой осей (Рейхенбаха, Борда, Репсольда и др.).

Полевые поверки. Поверки тахеометрического теодолита, а) Поверку уровней производят, как описано выше, б) К о л л и м а ц и о н н а я о ш и б-к а. Визирная ось трубы О должен быть перпендикулярна к оси Н. Поверка производится след. обр. Приводят ось V инструмента в отвесное положение, наводят крест сетки нитей трубы на точку предмета А (фигура 21) _/й и, сделав отсчеты по

ние (первое положение трубы ащ). Переводят трубу через зенит, а алидаду вращают около оси V на 180° (второе положение зрительной трубы bb{). Если крест сетки нитей трубы покроет точку А, то условие V [_Н соблюдено; в противном случае сетку нитей передвигают в положение 00 на половину разности отсчетов в 1-м и 2-м положениях трубы, в) Горизонтальная ось вращения Н трубы должен быть перпендикулярна к вертикальной оси V вращения инструмента. У

теодолита, вертикальная ось которого приведена в отвесное положение, горизонтальная ось трубы должна быть горизонтальна, или перпендикулярна к вертикальной его оси, то есть плоскость, описываемая визирной осью, должен быть вертикальна. Выявление этой ошибки делается так: наводят крест сетки нитей на возможно высокую точку, вращают трубу в вертикальной плоскости и делают отсчеты по рейке, которая располагается горизонтально, на высоте инструмента и по возможности на одном расстоянии с визируемой точкой. Переводят трубу через зенит, вновь наводят ее на высокую точку, вращают трубу в вертикальной плоскости и снова делают отсчет по рейке. Разность двух отсчетов по рейке соответствует двойному наклону горизонтальной оси. Пусть на фигуре 22 отсчет по рейке при первом положении трубы, — отсчет при втором положении трубы. Исправление делается юстировочными винтами при подставке зрительной трубы (гори-) зонтальными или вертикальными, смотря по конструкции), г) Деления лимба и верньеров должен быть равны. В простых угломерных инструментах эта поверка выполняется путем совмещения верньера с соответственной" ему дугой на лимбе. Это обследование делают по всему лимбу. В тех местах лимба, где имеется погрешность, этого совпадения не будет. Симметричность штрихов в простых инструментах при известном опыте можно обнаружить Глазом, совмещая один из штрихов верньера со штрихом лимба и наблюдая расхождения соседних штрихов лимба со штрихами верньера. Автоматизация нанесения штрихов на лимбах современными делительными машинами гарантирует это требование полностью. В точных приборах делают специальные испытания делений кругов в отношении периодич. и случайных ошибок на основных приборах (Ваншафф, Гейде и др.), применяя различные методы (Брунс, Гейвелинк, Перар и др.). д) Эксцентриситет алидады. Круг алидады должен вращаться в центре лимба. Эксцентриситет алидады обнаруживается отсчетами по двум диаметрально противоположным верньерам, при различных их установках налимбе. Если разность отсчетов будет отличаться от 180° то на большую то на меньшую величину, значит эксцентриситет имеется. Разность отсчетов по двум верньерам дает двойной эксцентриситет, а среднее значение этих отсчетов дает результат, свободный от эксцентриситета. е) Плоскость лимба должен быть перпендикулярна к оси V инструмента. Если при медленном вращении алидады около оси V край верньера все время находится на одинаковом расстоянии от края лимба, то условие выполнено; в современных инструментах это условие выполняется в совершенстве на заводах, ж) Поверка уровня при алидаде вертикального круга «места нуля»—смотрите ниже, поверки кипрегеля, з) Коллимационная плоскость зрительной трубы должна проходить через нулевой диаметр кольца буссоли. Надевают крышку на объектив и, направив трубу окуляром к буссоли, смотрят через отверстие в крышке на штрихи буссоли; если штрихи нулевого диаметра будут в середине поля зрения, то условие выполнено, в противном случае передвигают кольцо буссоли.

Поверки буссоли с зрительной трубой или диоптрами, а) Коллимационная плоскость зрительной трубы, или плоскость диоптров, должка проходить через нулевой диаметр кольца буссоли и должен быть перпендикулярна к плоскости этого кольца (смотрите 8-ю поверку тахеометрии. теодолита). При диоптрах пользуются дополнительной нитью, натягиваемой через нижнюю часть глазного диоптра и верхнюю часть диоптра предметного. Если нить покрывает нулевой диаметр кольца буссоли,то условие выполнено, в противном случае передвигают кольцо буссоли. Поверка перпендикулярности коллимационной плоскости к плоскости кольца буссоли делается при помощи отвеса (3-я поверка тахеометрического теодолита), исправление установки диоптров делается путем подкладывания станиоля под соответствующий край диоптра. б) Деления кольца буссоли должен быть равны (при современных круговых делительных машинах эту поверку можно практически не делать), а плоскость кольца буссоли должен быть перпендикулярна к ее оси V. Ставят вертикальную ось буссоли отвесно, приведя концы магнитной стрелки вровень с кольцом буссоли. Если при вращении буссоли около вертикальной оси стрелка будет находиться в плоскости делений градусного кольца, то условие выполнено, в) Чувствительность магнитной стрелки должен быть достаточна. Приводят кольцо буссоли в горизонтальное положение, делают по стрелке отсчет, отводят магнитную стрелку куском железа в сторону и, дав ей успокоиться, вновь делают отсчет по концу стрелки; если первый и второй отсчеты будут равны, то условие выполнено. Если стрелка приходит в прежнее положение медленно, значит она слабо намагничена. Если стрелка останавливается на различных отсчетах, то следует исправить острие стального шпиля или агатовухо шляпку стрелхш. г) Инструмент не должен иметь металлов, влияющих на магнитную стрелку. Поверка делается путем приближения (на действительном расстоянии в работе) различных частей инструмента к отдельно укрепленной магнитной стрелке. Если стрелка не будет колебаться, то условие выполнено. (Шпиль стрелки делается из стали, но это не влияет на точность работы, так как он приходится в нейтральной части стрелки.) д) Стрелка должен быть уравновешена, не иметь эксцентриситета, магнитная ось ее должна совпадать с осью геометрической. Для по-. верки буссоли приводят кольцо буссоли в горизонтальное положение; если концы стрелки будут выходить из плоскости кольца буссоли, то грузик стрелки передвигают или налепляют на нее кусок воска. Если отсчеты по двум концам стрелки одинаковы, значит эксцентриситета нет. Эхссцентриси-тет исключается отсчетами по двум концам магнитной стрелки. Для поверки совпадения магнитной и геометрии, осей стрелки делают отсчеты по стрелке, перевинчивают ее шляпку на другую сторону и опять надевают на шпиль; если отсчеты по стрелке будут те нее, то условие выполнено.

Поверка ориенти р-б у с с о л и. Нулевой диаметр 00 ориентир-буссоли (смотрите) должен быть параллелен срезанному краю коробки. На планшете, приведенном в горизонтальное положение, прочерчивают прямую линию АВ (фигура 23) и устанавливают на ней— _д на острие иглы—

___”______магнитную стрелку,

( совмещая ее кон-

цы с данным нап-

ί ( равлением. После

1—г г I этого стрелку веша-

;: V W J ют на свое место,

у а срезанный край

-----буссоли совмеща-

_е ют с данной лини-

Фигура 23. ей. Если магнитная стрелка совпадает с нулевым диаметром буссоли, то условие выполнено. Остальные поверки ориёнтир-буссоли одинаковы с изложенными выше поверками буссоли.

Поверки шагомера. Устанавливают стрелки шагомера на нули. Если циферблат показывает расстояния в м, то с шагомером проходят линии, измеренные лентой той же длины, определяя отсюда его погрешность. Регулировка размахов молоточка делается особым ключом. При переводе шагов в м пользуются масштабом шагов.

Поверки стальной мерной ленты. Мерные ленты сравниваются с нормальными мерами: 1) пользуются выверенной лентой, с которой сравнивается данная лента, при определенной температуре и определенном натяжении (обычно 10 килограмм);

2) пользуются лабораторными и полевыми компараторами (смотрите). Если длина ленты больше нормальной, то поправка прибавляется в измеренную линию, а если короче, то вычитается.

Поверки эккера, а) Эккер простой. Коллимационные плоскости, проходящие через диоптры, должен быть перпендикулярны между собой. Для поверки этого условия ставят эккер на линии MN и выставляют веху А (фигура 24) в продолжение коллимацион- *-§—¥—i-«,

ной плоскости аа, _Фиг 24.

причем коллимационная плоскость а_га_± должен быть направлена навеху N. Поворачивают эккер вокруг оси так, чтобы коллимационная плоскость, проходящая через диоптры аа, совпадала с направлением αραχΝ; тогда коллимационная плоскость, проходящая через диоптры Ьb, должна совпадать с направлением. Поворачивая т. о. эккер несколько раз, убеждаются в его верности. б) Эккер двузеркальный. Угол между зеркалами должен быть 45°. На линии ΜΝ (фигура 25) из точки А восстанавливают два перпендикуляра АА_Х и АА_г, пользуясь вехами М и Ν. Если точки At и А₂ совпадут, значит эккер верен, в противном случае намечают линию АА₃ как биссектрису угла, а зеркала передвигают юстировочными винтами до тех пор, пока изображение вехи М или N в переднем зеркале не будет служить продолжением вехи А._я. в) Э к к е р ы при з-

м е н н ы й, д в у χ π ρ и 3 μ, e η η ы й, трехзеркальный и др. поверяются таким же способом; исправление делается юстировочными винтами, призменный же эккер м. б. исправлен только в мастерской.

Поверки теодолита (угломера), пантометра, гониометра производятся так же, как тахеометрич. теодолита и буссоли.

Поверки мензулы, а) Мензула должен быть устойчива. Для этого приводят план-А, шет мензулы при помощи а, а, уровня в горизонтальное по- [ ложение и визируют килре-

i гелем на какую-либо отда- I ленную точку местности; лег- i ким нажимом пальца на край доски выводят мензулу из i ¹ этого положения,по-

_¥ еле чего наблюдают

* - ^А тот же предмет в ки-

Фигура 25. прегель. Если нити кипрегеля покрывают наблюдаемый предмет, то условие устойчивости мензулы выполнено; в противном случае мензула ремонтируется в мастерской. б) Верхняя поверхность планшета мензулы должна быть плоскостью. Поверка делается контрольной линейкой, прикладываемой в различных направлениях планшета ребром. Если просветов между поверхностью планшета и ребра линейки нет, то условие выполнено. в) Верхняя плоскость планшета должен быть перпендикулярна к вертикальной оси вращения. Приводят планшет в горизонтальное положение уровнем и вращают его около вертикальной оси. Если пузырек не сходит с места, то условие, выполнено.

Поверки кипрегеля, а) Скошенный край линейки должен представлять прямую линию. Прочерчивают по краю линейки прямую линию АВ (фигура 26), переставляют кипрегель на

180° и, приложив ли- а--- ---~^в

нейку к точкам А и В, вновь прочерчи- ^Фиг· ²⁶·

вают прямую линию. Если между линиями будет просвет, то требуемое условие не выполнено. Исправление производится в мастерской. б) Нижняя поверхность линейки должен быть плоскостью. Ставят кипрегель на выверен, металлич. плиту. Если между линейкой и плитой просвета нет, то условие выполнено. в) Ось цилиндрич. уровня на линейке кипрегеля должен бытьпараллельна нижней ее плоскости (смотрите выше, поверки уровня), г) Вертикальная нить сетки должен быть отвесна, а горизонтальная нить горизонтальна, если планшет приведен в горизонтальное положение. Поверка делается помощью шнура с отвесом, укрепленным в расстоянии 40—50 метров Если вертикальная нить при опускании или поднимании трубы кипрегеля покрывает видимый в трубу шнур отвеса, то условие выполнено. Для поверки горизонтальности горизонтальной нити пользуются рейкой, поставленной в расстоянии 30—40 метров Если при повороте кипрегеля направо и налево отсчеты по рейке остаются одинаковыми (по левому концу, по середине и по правому концу), то это условие считается выполненным, д) Визирная ось трубы должен быть перпендикулярна к горизонтальной оси ее вращения (коллимационная ошибка): поверка производится так же, как и в теодолите, с тою только разницей, что в кипрегеле эта ошибка изображается графич. углом, тогда как в теодолите она выражалась числовой градусной величиной. е) Проекция горизонтальной оси вращения трубы должен быть перпендикулярна к скошенному краю линейки кипрегеля, ж) Деления вертикального круга должен быть равны, з)Эксцентриситет алидады вертикали, круга—смотрите выше, поверка тахеометрич. теодолита (п.д.—поверка эксцентриситета алидад), и) Коллимационная плоскость трубы должен быть параллельна скошенному краю линейки или проходить через него. Наводят трубу кипрегеля на предмет и прочерчивают на планшете линию, в концах которой втыкают две тонкие иглы. Если коллимационная плоскость, проходящая через иглы, не пройдет через наблюдаемый предмет, то условие параллельности не выполнено. Исправление делается путем вращения колонки кипрегеля на линейке на величину этой ошибки. В угловых построениях (на планшете) несоблюдение этого условия не влечет за собой ошибки, к) Вертикальный круг должен быть соединен с трубой, а уровень—с алидадой вертикального круга. Это условие определяется путем многократного определения «места нуля» вертикального круга, для чего наводят горизонтальную нить трубы на какую-либо точку местности при «Кр. П.» и, приведя пузырек уровня при алидаде вертикального круга на середину, делают отсчет по верньеру. Сделав аналогичный отсчет при «Кр. Л.», определяют «место нуля» по ф-ле:

Место нуля=^^Р “~ ^К|1· ^л~.

Поверка нивелиров — см. Нивелир.

Лит.: Курс геодезии, под редакцией проф. Ф. Н. Красовского, т. 1—2, М.—Л., 1930; Соловьев С. М., Курс низшей геодезии, 3 изд., М., 1914; Орлов П. М·, Курс геодезии, 2 изд., М., 1929; Галицкий В. С., Курс землемерия (Низшая геодезия), ч. 1—4, Екатеринослав, 1918; Д е н з и и П. В., Геодезия для строителей, М.·—Л., 1931; А н д р о с о в И. Д., Теория геодезия, инструментов, Одесса, 1928; К о р ж и н-с к и и А. В., Руководство по уходу за геодезическими, а также за военноморскими и чертежными инструментами, М., 1925; БикА. иЧеботарев А., Курс низшей геодезии, 10 изд., М.—Л., 1928; Витков-ск и и В. В., Топография, П., 1915; Алексеев Я. И., Правила обращения с точными геодезия, инструментами, М., 1914; Инструкция об уходе за геодезия, инструментами Высшего геодезия, управления, М., 1924; Лоренц К., Топография, ч. 1, 2 изд., 1914; И веронов И.А., Пособие для практич. занятий по геодезии, 6 изд., М., 1925; Смирно вК. Н., Исследование инструментов завода «Геофизика», «Труды Ин-та геодезии и картографии», М., 1931; его же, Прецизионный теодолит Вильда, М., 1929; его же, Универсальный теодолит Вильда, «Труды Ин-та геодезии и картографии», Л., 1931; Инструкция к работе с прецизионным нивелиром Цейсса, пер. с нем., Иена; HammerE., Lehrbucb d. elementaren, praktischen Geometrie, В. 1, B., 1911; Η о s m e r G. L., Geodesy, N. Y., 1920; Jordan W-, Handbuch d. Vermessungs-kunde, B. 2, 8 Aullage, Stuttgart 1914; К 1 а г k D., Plane and Geodetic, Surveying lor Engineers, v. 1—2, London, 1923. К. Смирнов.
