Подводные лодки

Подводные лодки, суда, обладающие способностью плавать на поверхности воды, быстро погружаться под воду и в погруженном состоянии идти на глубине, максимальная величина которой определяется прочностью корпуса.Термин Π. л. в настоящее время является общим, включающим различные типы подводных кораблей: подводные крейсеры, подводные заградители, подводные мониторы, позиционные лодки, эскадренные лодки. В зависимости от типа П. л. водоизмещение в подводном положе-

трудно уязвимыми кораблями, несмотря на наличие большого количества самых разнообразных средств борьбы с ними.

На фигуре 1 доказан разрез и план американской П. л. типа Голланд, водоизмещением 450 т, где: 1— прочный корпус, 2—рубка, 3—надстройка, 4—легкая оконечность, s—водонепроницаемая переборка, 6— водонепроницаемая дверь, 7—киль, 8—кожух рубки, 9—люк для погрузки торпед, 10—выходной люк, 11—цистерны главного балласта, 12—уравнительная цистерна, 13—диферентнап цистерна, 14—дизели, 15— главные электромоторы, 16—аккумуляторы, 17—тор-.педные аппараты, 18—запасные торпеды, 19—цистерна высокого давления (средняя), 20—труба для подачи воздуха в лодку, 21—перископ, 22—вертикаль-

НИИ колеблется в значительных пределах, 600—3 000 т, причем глубина погружения 50—75 м, а для некоторых достигает 100 метров П. л. обладают достаточно хорошими мореходными качествами и могут продолжительное время (до 1 месяца) находиться в море, не считаясь с его состоянием. Наряду с этим П. л. имеют большой район плавания, в среднем 3 000—5 000 миль, доходящий у некоторых до 10 000 миль. В подводном положении современная П. л., имеющая полный запас электрической энергии, может пройти ~ 100 миль, а некоторые даже значительно больше. Способность П. л. погружаться и плавать на больших глубинах достигается значительным утяжелением корпуса, механизмов и установок, делающих использование их для коммерч. целей неэкономичным, т. к. полезная грузоподъемность судов этого класса небольшая. В настоящее время П. л. применяются лишь для военных целей, так как возможность быстро скрыться под воду(в 1— 1,5 минуты) и незаметно под водой подойти к противнику делает их весьма сильными и ный руль, 23—кормовые горизонтальные рули, 24— привод складывающихся к борту носовых горизонтальных рулей, 25—топливные цистерны, 26—подводный якорь, на к-рый П. л. может становиться в подводном положении, 27—штурвал носовых горизонтальных рулей, 28—штурвал кормовых горизонтальных рулен, 29—шпиль, 30—главный балластный насос, 31—упорный подшипник гребного валоиро-вода, 32—вентилятор, 33—резервуары для хранении сжатого воздуха, 34—подводная звуковая сигнализация, 35—WC, 36—умывальник, 37—каюты, 38— магнитный компас, 39—носовое торпедное и жилое помещение, 40- жилые помещения, 41 —центральный пост, 42—машинное отделение.

Главным и наиболее распространенным вооружением П. л. являются торпеды (смотрите). Кроме того П. л. обычно имеют еще артиллерию. Некоторые подводные лодки принимают на себя мины заграждения для постановки их в подводном положении (подводные заградители).

П огружение. Для обеспечения необходимых мореходных качеств П. л. должны иметь значительный запас пловучести, благодаря к-рому они, не зарываясь, могли бы хорошо держаться на волне. Для обеспечения лучших мореходных качеств желательно иметь возможно больший запас пловуче-сти, но наличие такового вызывает значительное увеличение водоизмещения в погруженном состоянии. Последнее невыгодно из-за утяжеления электромоторов и аккумуляторов, потребных для достижения заданной подводной скорости. Поэтому запас пловучести, удерживающий П. л. на поверхности, колеблется у различных П. л. от 20 до 30% от надводного водоизмещения. Для погружения под воду необходимо поглотить этот запас пловучести приемом воды в так называемым балластные цистерны (1-я фаза), причем вес погруженной под воду П. л. должен быть весьма близким к весу вытесненной ей воды. Таким образом подводное водоизмещение П. л. больше надводного на величину запаса пловучести. Обычно водоизмещение II. л. записывается в виде дроби, у которой числитель—надводн. водоизмещение, а знаг^ена-

460 „

тель—подводное, наир. — т. После приведения пловучести П. л. к нулевой или к небольшой положительной или отрицательной дают П. л. ход и перекладкой горизонтальных рулей, подобно тому, как это делается на летательных воздушных аппаратах, создают диферент на нос и ходом уводят ее на глубину (2-я фаза). При создании горизонтальными рулями диферента на корму П. л. будет всплывать. С переходом П. л. на заданную глубину, горизонтальные рули устанавливаются в среднее положение. У современных П. л. прием воды в балластные цистерны продолжается около 30 ск., причем вода в цистерны поступает из-за борта самотеком. Т. к. для погружения П. л. приходится принимать в цистерны большое количество воды, например у П. л. надводного водоизмещения в 1 000 тонн при запасе пловучести в 30%—до 300 т,то для ускорения процесса заполнения и уменьшения размеров зных отверстий делают 10—12 балластных цистерн и даже больше. В среднем емкость отдельных цистерн порядка 30—40 тонн Разбивкой водяного балласта по отдельным цистернам разрешается и вопрос остойчивости во время приема воды, т. к. большая, свободно переливающаяся поверхность воды в одной цистерне или в малом количестве их дала бы отрицательную остойчивость, и П. л. могла бы перевернуться. Величину зных отверстий (кингстонов затопления) определяют по ф-ле

Q=μ FT 1/2gh_m,

где Q—емкость цистерны в m^s F—площадь отверстия кингстона затопления в „w²; Т— время затопления цистерны в ск.; h_m—средняя высота напора воды; μ—коэф. истечения, к-рый для прямоугольного дискового запора равен 0,65, а для клапана без корпуса, но с направляющими—0,57. Кингстоны затопления размещаются в самой нижней части цистерны, так как через эти отверстия производится и удаление воды из цистерны сжатым воздухом. Одновременно с затоплением цистерн из них должен совершенно свободно выходить воздух. Закрываемые клапанами отверстия для выпуска воздуха из цистерн, носящие название вентиляций, размещаются в самых верхних частях цистерн, чтобы тем самым обеспечить возможно совершенное заполнение цистерн. Раз мер отверстия вентиляции цистерны выбирается в зависимости от размера кингстона. Johow и Foerster рекомендуют брать площадь вентиляции в ¹/₁₀—»/₁₆ площади кингстона. На большинстве П. л. управление открыванием вентиляций выводится гидравлическим или пневматическим устройством в центральный пост, откуда производится управление как погружением, так и подводным ходом. Открывание кингстонов производится обычно ручными приводами непосредственно у мест расположения кингстонов. Выведенное в центральный пост управление вентиляциями цистерн соединяют обычно в 3 группы: в первую группу включают сёршо носовых цистерн, во вторую—средних и в третью—коомовыу. Управление- вентиляциями каждой группы производится отдельным устройством. Такая разбивка управлением позволяет, в случае необходимости, регулировать закрыванием вентиляций равномерное затопление всех групп цистерн в случае, если какая-либо крайняя группа будет заполняться быстрее другой. Кроме того такая система дает возможность легко осуществлять затопление балластных цистерн в два периода, если на этой П. л. одновременное затопление всех цистерн вследствие образования больших переливающихся поверхностей в цистернах создает отрицательную остойчивость. В таком случае заполняют сначала например 1 и 3 группы, а затем 2, или же наоборот. Порядок заполнения цистерн регулируется вентиляционным устройством. Очевидно, что заполнение балластных цистерн должно происходить без нарушения диферента П. л., частичное же заполнение больших балластных цистерн вследствие образования свободно переливающихся поверхностей было бы большой помехой при погружении, так как с изменением диферента вода в цистернах переливалась бы и лишала возможности управлять П. л. под водой. Вместе с тем очевидно, что нагрузка (вес) П. л. неодинакова не только во время различных походов, но даже во время одного и того же похода, значительно меняясь в зависимости от расходования принятых грузов: топлива, смазочного масла, торпед, снарядов, провизии, питьевой воды и т. д. Для того чтобы вес II. л., а следовательно и ее пловучесть, можно было довести до желательной величины кроме указанных выше балластных цистерн, которые носят название цистерн главного балласта, на П. л. имеются еще специальные цистерны, приемом воды в которые возможно отрегулировать для погружения и подводного хода не только пловучесть, но и диферент П. л. Такими цистернами являются а) уравнительная 12 (фигура 1), расположенная в середине П. л. по ее длине; приемом воды в эту цистерну изменяется лишь пловучесть, и б) две диферентных 13, расположенных у обеих оконечностей П. л., от изменения количества воды в которых изменяется диферент П. л. Емкость уравнительной цистерны 1—2% от водоизмещения, а диферентной для среднего тоннажа (500— 1 000 тонн)—10—20 тонн При больших запасах переменных грузов уравнительная и дифе-рентные цистерны не всегда могут решить вопрос пловучести и диферента, и в таком случае на некоторых II. л. устраивают еще дополнительно специальные заместительные цистерны для различных грузов, размещая эти цистерны в местах хранения грузов, например торпедозаместительные цистерны, заместительные цистерны для провизии, пресной воды, артиллерийских снарядов. В эти цистерны принимается вода по мере расходования соответствующих грузов. Израсходованное на работу двигателей топливо заменяется в тех же топливных цистернах приемом воды в объёме, равном объёму расходования топлива. Т. к. уд. в топлива меньше уд. в воды, то это замещение вызывает увеличение веса П. л. Избыток веса от замещения топлива покрывается частично тем, что расходуемое смазочное масло не замещается вовсе. Если П. л., уравновешенная в отношении нагрузки для погружения в воде одной солености, перейдет для погружения в воду большей солености, то естественно в нее придется принимать больше балласта. На этот случай у тех П. л., которые предназначаются для погружений в водах различной солености, имеются т. наз. заместительные цистерны на соленость, емкость которых 2—3 % от водоизмещения. На нек-рых П. л. вместо устройства такой заместительной цистерны соответственно увеличивают емкость уравнительной цистерны. При использовании П. л. иногда оказывается необходимым быстро всплыть так, чтобы над поверхностью воды оказалась лишь наиболее возвышенная часть П. л. (рубка) 2 с выходным люком 10. Для этой цели служит т. н. с р ед н яя цистерна 19, от удаления воды из которой П. л. всплывает так, что над водой оказывается рубка и прочие выступающие над палубой устройства. Средняя цистерна размещается в середине П. л., и от удаления из нее воды диферент не изменяется. Емкость средней цистерны 1—2% от водоизмещения. Вода из этой цистерны удаляется сжатым воздухом высокого давления. При погружении на большой волне вследствие оголения выступающих частей (рубки, орудия) бывает трудно оторвать П. л. от поверхности, почему для ухода под воду приходится сообщать ей временно большую отрицательную пловучесть. Для четкого проведения этой операции на нек-рых П. л. имеется цистерна быстрого погружения, заполнением которой отрывают П. л. от поверхности, а по уходе ее на глубину эту цистерну продувают воздухом. Емкость цистерны бывает 0,5—1,0% от водоизмещения. Так. обр. как крайний минимум совершенно необходимо для каждой П. л. иметь цистерны: главного балласта, уравнительную и диферент-ные. Необходимость же прочих цистерн определяется в зависимости от условий погружения и" нагрузкиП. л.

Перечисленные выше цистерны обеспечивают первую фазу погружения. Для обеспечения второй фазы погружения П. л., то есть ухода на глубину, на П. л. обычно имеются 2 пары горизонтальных рулей: одна пара размещается в носовой оконечности лодки, а другая—в кормовой. Каждая пара рулей состоит из двух перьев, расположенных по разным бортам П. л. Управление перекладкой рулей производится из центрального поста. На некоторых П. л. носовые горизонтальные рули делаются убирающимися к борту, а кормовые для увеличения их эф фективности размещаются сзади винтов так, что струи воды, отбрасываемые винтами, попадают как-раз на перья рулей. Площадь перьев горизонтальных рулей зависит от площади горизонтального сечения П. л., но отношения этих площадей значительно разнятся друг от друга у различных типов П. л. Здесь имеет значение не только удаление рулей от середины П. л., но и метод использования их на подводном ходу. Если на герм. П. л. для носовых рулей отношение площади их перьев к площади максимального горизонтального сечения П. л. 0,014—0,023, то на франц. П. л. оно 0,032—0,036. Соответствующее отношение для кормовых рулей у герм. П. л. ~0,015, а у французских П. л. ~0,025. Величина вертикальной силы, действующей на горизонтальные рули площадью S, при скорости П. л. v и при перекладке рулей к горизонту на угол а определяется по ф-ле

F=k Sv^zsina.

М. Карэ дает следующие средние значения для коэф-та к: для носовых рулей к =0,25, для кормовых рулей к= 0,54, причем в случае расположения кормовых рулей сзади винтов в приведенной выше формуле v должно обозначать не скорость П. л., а относительную скорость движения кормовых рулей в воде с учетом скорости струи воды, отбрасываемой винтами. Максимальный угол перекладки горизонтальных рулей бывает 20— 30° на каждую сторону. П. л., находясь в районе возможных встреч с неприятелем, должен быть готова к быстрому уходу под воду, а следовательно ее нагрузка должен быть отрегулирована так, чтобы погружение можно было произвести без помех. Поэтому еще до выхода на операцию П. л. производит т. наз. пробное погружение, целью которого является отрегулирование как пловучести, так и диферента П. л. для подводного хода. Перед выходом на пробное погружение П. л. принимает и размещает все грузы так, как они будут размещены во время похода. Процесс пробного погружения сводится к следующему. Сначала заполняются цистерны главного балласта, почему П.л. должна погрузиться так, что над поверхностью воды едва будет выступать верхняя палуба. Ес-* ли при этом окажется, что П.л. имеет диферент, то он должен быть уничтожен приемом воды в диферентную цистерну более приподнятой оконечности. В случае же если диферент П. л. после заполнения цистерны главного балласта окажется значительным, то во избежание излишней перегрузки водой ди-ферентной цистерны переносят из более погруженной оконечности в противоположную часть твердого (чугунного или свинцового) балласта, специально погруженного для этой цели в трюмы П. л. После выравнивания диферента заполняют среднюю цистерну, после чего над поверхностью должна оставаться еще значительная часть рубки. Далее принимают по равному количеству воды в обе диферентные цистерны. Эта вода в диферентных цистернах необходима для изменения под водой диферента, появившегося по каким-либо причинам; в таком случае вода из одной диферентной цистерны перегоняется в другую. После перечисленных операций рубка еще не должна уйти под боду, ее топят приемом воды в уравнительную цистерну. Воду в уравнительную цистерну принимают до тех пор, пока плову честь П. л. станет нулевой или близко к таковой. Затем дают ход и горизонтальными рулями уводят П. л. на глубину. На подводном ходу убеждаются в том, что плову-честь и диферент П. л. позволяют ей легко управляться под водой. Всплывая после пробного погружения, удаляют воду только из цистерн главного балласта и из средней. Воду же из уравнительной и диферентных цистерн не удаляют. Для следующего погружения достаточно заполнить полностью цистерны главного балласта и среднюю, и П. л. окажется вполне уравновешенной для подводного хода. Очевидно, что это погружение м. б. выполнено быстро и без помех. Вес расходуемых за время похода грузов (провизия, пресная вода и тому подобное.) замещается по мере расхода приемом воды либо в соответствующие заместительные цистерны, где таковые имеются, либо в уравнительную и ди-ферентные цистерны.

Всплывание. Для всплывания подводят П. л. горизонтальными рулями к поверхности и продувают среднюю цистерну. После этого открывают рубочный люк, давая тем самым доступ наружному воздуху внутрь П. л., и пускают турбокомпрессор, к-рый, подавая сжатый воздух в цистерны главного балласта, удаляет из них воду через открытые кингстоны затопления. Турбокомпрессор подает воздух давления 0,50—0,75 atm. Обычно наП. л. бывает 2 турбокомпрессора, которые, работая одновременно, могут осушить все цистерны главного балласта примерно в 5 мин. В случае аварии под водой, когда в П. л. поступает большое количество воды, с которым не могут справиться водоотливные средства, то для быстрого всплывания П. л. цистерны главного балласта продувают сжатым воздухом высокого давления, хранящимся в специальных воздухо-хранителях. Давление этого воздуха бывает примерно 175—225 atm. При продувании цистерн в этом случае воздух подается в них осторожно, с таким расчетом, чтобы давление в цистерне не превышало зное более чем на 0,5 atm.

Корпус П. л., с одной стороны, должен удовлетворять требованиям прочности в соответствии с наибольшей глубиной погружения, а с другой— должен быть возможно малого веса. По своей конструкции корпуса П. л. разделяются на .три основные класса: ординарные, двойные и частично двойные. Ординарный корпус (типа Голланд) (фигура 1) состоит из а) прочного корпуса 1, б) рубки, расположенной по середине верхней части прочного корпуса 2, в) легких оконечностей 4, примыкающих к оконечностям прочного корпуса, и тонн) легкой надстройки,расположенной сверху прочного корпуса П. л. от одной легкой оконечности до другой, 3. Двойной корпус, включая в себя все те же составные части, что и одинарный, имеет еще характерный для этого класса корпусов легкий наружный корпус а, к-рый вместе с надстройкой и легкими оконечностями полностью окружает прочный корпус б (фигура 2). Ч а-стично двойной корпус отличается от двойного корпуса только тем, что наружный корпус его лишь частично окружает прочный корпус, оставляя его одинарным обычно в нижней части (фигура 3). На этом чертеже показан разрез и план германской П. л. типа UB-48 водоизмещения

576

-₍,₅ т, длина 55,3 м, ширина 5,76 м, осадка

3,17 м; скорость над водой 14 узлов, под водой 8 узлов, вооружение 10 торпед и одна 10,5-cjvt пушка. Главные части П. л. приведены на фигуре 3, где

1—прочный корпус, 2—рубка, 3—рубочный люк, 4—легкие оконечности, 5—наружный корпус, в—надстройка, 7—водонепроницаемые переборки, 8—люки для погрузки торпед, 9—выходные люки, 10—цистерны главного балласта, 11—уравнительная цистерна, 12—диферентные цистерны, 13—торпедозаместительные цистерны, 14—топливные цистерны, 15—цистерны смазочного масла, 16—носовые горизонтальные рули, 17—кормовые горизонтальные рули, 18—вертикальный руль, 19—дизели, 20—главные электромоторы, 21—фрикционные муфты, 22—кулачные муфты, 23—аккумуляторы, 24—торпедные аппараты, 25—резервуары сжатого воздуха для стрельбы из торпедных аппаратов, 26—орудие, 27—автоматич. орудие, 28—перископы, 29—опускающиеся радиотелеграфные мачты, 30—антенна, 31—пилы для разрезания противолодочных сетей, 32—шлюпка, 33—вентиляция главных балластных цистерн, 34—шахта, через которую вытяжной вентилятор выгоняет воздух из лодки, 35—шахта для подачи воздуха в машинное отделение, 30—кнехты, 37—шпиль, 38—электромотор шпиля, 39—ручной привод шпиля, 40—трап, 41— койки, 42—воздухохраншели для сжатого воздуха, 43—помещение для хранения снарядов, 44—компас, 45—лебедка для заваливания и подъема мачт, 40— ддгурвалы горизонтальных рулей, 47—радиотелеграфная рубка, 48—турбокомпрессор для продувания цистерн главного балласта, 49—трюмный насос, 50— WC, 51—лебедка для подъема и опускания кормового перископа, 52—масляный насос для двигателей, 53— масляный холодильник, 54—станция для управления главным электромотором.

Прочный корпус должен быть настолько прочным, чтобы выдержать давление воды на предельной глубине погружения; изготовляется из судостроительной стали повышенного сопротивления—врем, сопротивление разрыву 50 килограмм/мм², удлинение около 18%. Набор прочного корпуса состоит из кольцевых шпангоутов, к которым приклепываются листы обшивки. Форма прочного корпуса сигарообразная с обрезанными концами, сечение—круглое или эллиптическое. Для значительных глубин погружения при конструировании прочного корпуса применяют исключительно круглое сечение,^ так как напряжения, возникающие в наборе, будут только нормальные. При других видах сечений возникают помимо нормальных касательные напряжения, вызывающие утяжеление конструкции. Внутри прочного корпуса размещаются все механизмы и устройства за исключением только тех, которые по способу использования должен быть установлены снаружи корабля (артиллерия, радиотелеграфная антенна, лебедки шпилевых устройств и тому подобное.). Кроме того у однокорпусных П. л. внутри прочного корпуса размещаются и все балластные цистерны. У П. л. с двойным и с частично двойным корпусом цистерны главного балласта размещаются

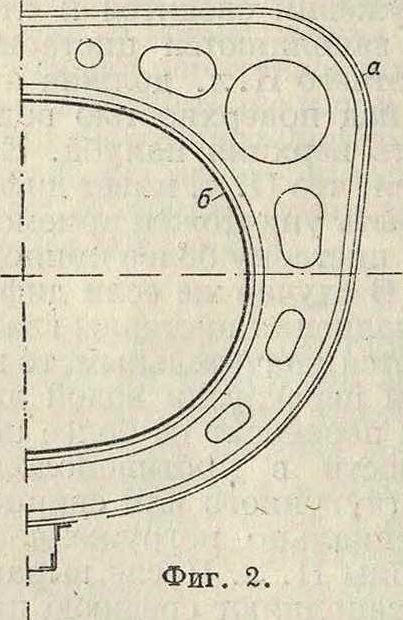

Фиг. между легким и прочным корпусом. Для непотопляемости П. л., то есть для предотвращения заливания водой всей лодки в случае аварии, внутренний объём прочного корпуса разделяется водонепроницаемыми переборками на отдельные отсеки, число которых бывает 5—8. Т. к. вес этих переборок значителен, то в большинстве случаев их делают менее прочными, чем прочный корпус, например при прочности корпуса, соответствующей глубине погружения 75—100 м, прочность переборок ограничивают глубиной погружения 40—45 метров Каждая водонепроницаемая переборка имеет водонепроницаемую дверь. Рубка по своей прочности не должен быть слабее прочного корпуса. Она имеет форму цилиндра овального сечения. Рубка изготовляется из маломагнитной стали для того, чтобы она не оказывала влияния на показания магнитного компаса, расположенного на мостике сверху рубки. Назначение рубки следующее: а) при пробном погружении служить поплавком, на котором погружающаяся П. л. могла бы достаточно остойчиво держаться во время дифе-рентовки, б) в случае необходимости быстро всплыть, обеспечить быстрый выход из-под воды наиболее выступающей части П. л. с выходным люком и в) дать возможность П. л. держаться в опасной зоне в погруженном состоянии по рубку и тем самым быть малоприметной и иметь возможность очень быстро скрыться под воду. Объем рубки и выступающих над палубой устройств для различных П. л. 1—2% водоизмещения. Для уменьшения сопротивления движению под водой рубка обшивается легким кожухом удобообтекаемой формы. Сверху рубки устраивается мостик, откуда происходит управление П. л. во время плавания на поверхности. Легкие оконечности, надстройка и наружный корпус придают П. л. внешнюю форму, которая должна дать возможно малое сопротивление движению под водой и обеспечить хорошие надводные мореходные качества. Прочность наружных частей корпуса П. л. должна обеспечить плавание в надводном положении в свежую погоду. В районе же размещения балластных цистерн прочность наружного корпуса определяется прочностью цистерн. Цистерны главного балласта обычно испытываются на прочность и непроницаемость внутренним давлением около 1 atm, так как в погруженном положении П. л. кингстоны этих цистерн всегда открыты. Набор наружных частей корпуса состоит из соответствующей формы шпангоутов, жестко связанных с прочным корпусом, обшитых снаружи тонкой судостроительной сталью; в менее ответственных местах толщина листов бывает около 4 миллиметров, а в более ответственных 5—6 миллиметров. В отношении веса наиболее тяжелыми являются двойные корпуса, а наиболее легкими—одинарные. Johow и Foerster дают следующую ф-лу, определяющую вес корпуса П. л.:

О=xD² ^L_B6_B,

где D—максимальный диам. прочного корпуса, L_B—длина прочного корпуса, д_в— коэфициент полноты прочного корпуса, х— коэф., зависящий от типа корпуса и водоизмещения П. л. Для однокорпусных П. л. х=0,40 Д-0,50. Для двухкорпусных П. л. водоизмещения до 300m as.= 0,50; до 700 тонн а;=0,55Д-0,60; свыше 700т а:=0,60-^0,66. Эти коэфициенты действительны для корпусов П. л. с глубиной погружения 45—60 метров.

Двигатели для надводного хо-д а (дизели легких типов специальных компактных конструкций). Современные П. л. имеют дизели весом 25—35 килограмм на силу и даже меньше 20 килограмм; число оборотов около 400 в минуту. Стесненность помещения на П. л. не позволяет устанавливать дизели больших мощностей. В настоящее время наибольшая мощность дизеля на П. л. достигает 3 5001Р_еГГ. Большинство П. л. имеет по 2 дизеля, работающих на 2 винта, и только самые малые П. л. имеют по 1 дизелю. Воздух для работы дизелей подается в машинное отделение через открытые рубочные люк и двери в переборках или через специальную, закрываемую при погружении, воздушную шахту 35 (фигура 3). Максимальная надводная скорость, достигнутая на П. л.,—21 узел. Опытная паровая турбинная установка на английской подводной лодке К-26 мощностью 10 000 Издала 23,5 узла, но паровая установка значительно усложняет использование П. л. Керосиновые и бензиновые двигатели для П. л. не применяются, т. к. пары топлива для них огнеопасны и вредно действуют на организм людей. Для подводного хода дизели неприемлемы, так как в погруженном состоянии П. л. невозможно обеспечить подачу к дизелям воздуха, необходимого для работы их. Кроме того отработанные газы, выходя на поверхность воды, будут • обнаруживать присутствие П. л. Двигатели подводного хода—электромоторы постоянного тока (главные электромоторы)—получают энергию от батареи электрич. аккумуляторов. Для подводного хода требуется 1) бесшумность работы, 2) экономия в расходе энергии, 3) отсутствие следов над водой и 4) отсутствие порчи воздуха внутри П. л. Свинцово-кислотные аккумуляторы разбиваются обычно на 4 группы, примерно по 60 элементов в каждой, напряжение каждой группы 110—120 V. Это напряжение является нормальным для всех электроустановок П. л., и при этом напряжении работают главные электромоторы на малые мощности, но кроме того две группы каждого борта могут соединяться последовательно, давая напряжение для работы главных электромоторов на полный ход 220 V. В последнее время начали применять разбивку аккумуляторов на три группы с напряжением по 220 V, что дает возможность снизить веса электроустановок. Вес установки главных электромоторов и аккумуляторов составляет 100—120 килограмм на силу. Максимальная мощность одного электромотора у существующих П. л.—1 300 1Р_еф а максимальная подводная скорость—11 узлов. Так как продолжительность, а вместе с тем и район подводного хода увеличиваются с уменьшением силы разрядного тока батареи аккумуляторов, то для получения больших районов плавания под водой при высоком кпд использования электрич. энергии на нек-рых П. л. устанавливают дополнительно т. н. электромоторы экономил, хода пониженной мощности (20—40 Щ//), могущие работать на те же валопроводы, что и главные электромоторы, давая подводную скорость ~3 узлов. Насколько емкость батареи аккумуляторов увеличивается с уменьшением •силы разрядного тока, видно из фигура 4, где дана кривая емкости батареи аккумуляторов, отнесенная к 1 килограмм веса элемента. Для зарядки разряженной батареи аккумуляторов пользуются главными электромоторами, которые

A.h.

7000

6000

^ 5000 >

14000

13000

%2000

с.

i/ООО

200 500 Ю00 1500 2000 2500

Сила, разрядного тока

Фигура 4.

при вращении их дизелями обращаются в динамомашины. Нужно отметить, что современные аккумуляторы весьма тяжелы и относительно малоемки, вследствие чего получение значительных подводных скоростей и большого района плавания требует больших затрат веса П. л. Схема соединения дизеля 19, электромотора 20 и гребного вала видна на фигуре 3; дизель 19, соединительная фрикционная муфта 21 между дизелем и электромотором, главный электромотор 20, соединительная кулачная муфта 22 между главным электромотором и гребным вало-проводом и гребной валопровод. Во время надводного хода обе соединительные муфты сообщены и дизель работает на винт, вращая, как маховик, главный электромотор, так как рубильники последнего разомкнуты. Для работы на зарядку фрикционная муфта сообщена, а кулачная разобщена — дизель вращает электромотор, обращая его в динамо. На подводном ходу фрикционная муфта разобщена, а кулачная сообщена—электромотор работает на винт. Зарядка аккумуляторов производится только в надводном положении П. л. Как емкость батареи аккумуляторов, так и запас топлива для дизелей определяются заданными для П. Л; районами подводного и надводного плавания. Управление под водой в отношении курсов производят тем же способом, как на надводных судах, пользуясь картами^ компасами, лагами и прочие Приборы управления сосредоточены в центральном посту, занимающем середину П. л. под рубкой. Магнитные компасы под водой внутри прочного корпуса «застаиваются» при поворотах П. л. Картушка медленно принимает надлежащее положение, поэтому применяются жироскопы-компасы, например Сперри. Обычные морские карты, с показанием глубины и характера дна, дают достаточно указаний, до какой глубины можно доходить безопасно. Неоднократные случаи попадания на глубине на камни не опасны, т. к. вполне погруженная подводная лодка при ударе отходит вверх также легко, как в бок, не ложась на камень подобно надводному кораблю.

Водоотливные средства состоят из главных балластных и трюмных электри

J4.S

ческих насосов. Главные балластные насосы служат резервным средством для осушения главных балластных цистерн в случае выхода из строя турбокомпрессоров и кроме того для удаления воды из внутренних помещений П. л. в случае большого накопления в них воды. Число таких насосов на П. л. бывает не более трех. Как максимум к ним предъявляется требование осушить все цистерны главного балласта при одновременной работе всех насосов в течение 20—30 мин. Эти насосы обыкновенно бывают центробежные большой производительности при малых противодавлениях. Для работы на больших глубинах крылатки насосов соединяются последовательно, что обеспечивает работу при больших противодавлениях с пониженной производительностью. Трюмные насосы, обычно поршневые, служат для удаления воды из трюмов, они могут работать на предельной глубине погружения. Производительность трюмного насоса 10—20 т/ч. Иногда трюмные насосы приводятся от главного валопровода. Система сжатого воздуха высокого давления состоит из нескольких, размещенных в разн. отсеках П. л. групп воздухохранителей, в которые обычно 2 компрессора нагнетают воздух до 175—225 atm. Компрессоры приводятся от специальных электромоторов или от главных электромоторов. Воздух высокого давления служит для аварийного продувания цистерн главного балласта, для нормального продувания средней цистерны, для стрельбы из торпедных аппаратов, для пуска в ход дизелей и тому подобное. Общая емкость воздухохра-ннтелей 3—4% от емкости цистерн главного балласта. Производительность компрессора 6—9 л)мин. при максимальном давлении воздуха в воздухохранителях. Система вентилирования внутренних помещений состоит из вытяжных и вдувных электровентиляторов, связанных с вентиляторным трубопроводом и могущих практически совершенно провентилировать все помещения не более чем в 5 минут. Этой же системой пользуются для перемешивания воздуха внутри П. л. при ее продолжительном пребывании под водой, что облегчает условия требования личного состава в П. ji. Однако без удаления из воздуха С0₃ и обогащения его кислородом продолжительное пребывание под водой становится для личного состава невозможным. Для восстановления качества воздуха на II. л. применяется система регенерации, заключающаяся в том, что вентиляторы прогоняют воздух, богатый С0₂, через специальные ы, набить!е химическими реактивами, поглощающими СО,. Такими реактивами являются КОН, NaOH и СаОН. Поглощенный же из воздуха при дыхании людей кислород пополняется из специальных баллонов, где он хранится под большим давлением. Запас ов и сжатого кислорода, принимаемый на П. л., обычно обеспечивает непрерывное пребывание под водой в течение 72 ч. один раз за поход. Выделяющиеся из аккумуляторов во время их зарядки гремучий газ и пары серной кислоты удаляются специальной системой вентилирования батарей аккумуляторов. На большинстве П. л. эта система состоит в том, что от каждого аккумулятора отходит отросток в общую магист-

раль, из которой специальные вытяжные вентиляторы отсасывают пары и газы наружу. На некоторых же П. л. газы и пары выходят из аккумуляторов непосредственно в изолированное помещение аккумуляторов, откуда они удаляются специальными вытяжными вентиляторами. В устранение случаев отравления людей парами топлива применяется топливо с высокой t° вспышки (порядка 130°). Гребные винты должен быть рассчитаны на надводный ход при больших числах оборотов при частичном погружении и на подводный ход при пониженных оборотах—при полном погружении. Наивыгоднейший для наибольшего надводного хода винт неудовлетворителен и неэкономичен для подводного экономического, что неприемлемо для П. л. Рациональнее поэтому рассчитывать винты, наиболее подходящие для крейсерских скоростей, например 12 узлов надводного и 5 узлов подводного. Запас пресной воды для питья и приготовления пищи определяется по числу личного состава и продолжительности похода из расчета 6—8 л в день на человека. Пресная вода хранится в цистернах, покрытых изнутри слоем цемента. Во время продолжительного пребывания П. л. в море, например 1 месяц, взятая с базы вода может испортиться, почему на некоторых П. л. устанавливают электрические опреснители воды. В таком случае запас принимаемой воды м. б. значительно сокращен.

Торпедные аппараты располагаются в носовой и кормовой частях П. л. В носу обычно 3—4 аппарата (редко 6), в корме 1—2. Выпуск торпед из аппаратов производится сжатым воздухом. На нек-рых И. л. кроме того бывают и наружные аппараты, расположенные в надстройке. II. л. выходит в море с заряженными аппаратами, но кроме того нек-рые П. л. берут с собой внутрь прочного корпуса еще и запасные торпеды 18 (фигура 1). Мины заграждения принимаются на подводные заградители внутрь прочного корпуса—в корму, откуда выбрасываются механич. приводом через 2 специальных минных аппарата (фигура 5), или каждая мина 1 имеет сверху ряд стерженьков 2 для сцепления с шестернями 3 привода выбрасывания мин. Специальный электромотор вращает валик 5 привода, от которого через конические шестерни 4 передается вращение шестерням 3. Вращаясь, ше

стерни 3 своими зубцами захватывают стерженьки 2 и продвигают в аппарате все мины в сторону кормы, сбрасывая их по очереди через открытую кормовую крышку. Шестерни 3 размещены так, что расстояние между ними меньше длины мины, следовательно каждую мину всегда будут вести 2 шестерни. После того как будут выброшены все мины из аппарата, последний вновь заряжается минами со стелажей. На фигуре 6 показаны мины заграждения, загруженные в минные шахты, расположенные в корме П. л. На

Фигура 6.

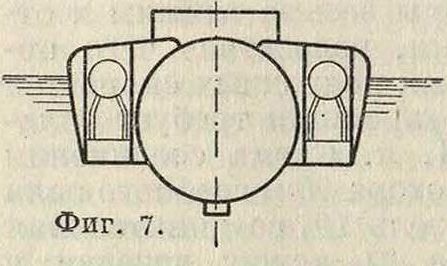

фигура 7 расположение минных шахт находится в междубортном пространстве. А р т ил-лер и я на П. л. как дополнительное вооружение состоит из 1—2 орудий 75—100-лш и иногда еще и одного 37-мм орудия. В большинстве случаев эти орудия служат и как противоаэропланные. Для наблюдения за поверхностью моря П. л. должна всплыть

^ ----- lolololololoi

ΙοΙοΙοΙαίοΙοΙ

к поверхности и выставить из воды верхнюю часть (объектив) перископа и, быстро осмотрев горизонт, опять скрыть перископ. Обыкновенно наП. л. устанавливаются два перископа: один командирский, которым пользуются при атаке неприятеля, и другой—ночной и зенитный для общего осмотра горизонта и воздуха. Длина перископа обычно 7—9 м, диам. трубы 180—150 миллиметров, увеличение 1,1—1,5, поле зрения около 40°. Для лучшего рассмотрения деталей увеличение перестановкой линз доводится "до 6,0 при поле зрения до 10°. При проходе через сети перископ на подводном ходу опущен вровень с поручнями мостика. Для осмотра горизонта перископ поднимают на 3—4 метров На нек-рых П. л. устанавливают еще перископ-дальномер для определения расстояния до цели. Подъем и опускание перископов производятся специальными лебедками. Для связи на П. л. устанавливают специальные, принятые для П. л. радиоустановки и звуковые приемники и передатчики. Безопасность плавания. П. л. настолько технически совершенна, что плавание на. ней нередко безопаснее, чем на надводных судах. Причиной гибели служат столкновения с получением пробоин в прочном корпусе. Работы морского департамента США в 1928/29 г. в отношений спасания людей из затонувших П. л. позволяют разрешить вопрос спасения даже с глубин свыше 100 м, недоступных пока водолазам в мягких скафандрах (смотрите Водолазное дело И Судоподъем). А. Кузяев и Белецкий.

Водоизмещение П. л. вычисляется по тем же ф-лам, которые применяются в этих случаях для надводных кораблей. При погружении П. л. на глубину пловучесть ее изменяется от следующих причин. 1) Увеличение плотности воды от давления. При увеличении глубины на каждые 10 .и плотность воды увеличивается на 0,005%, вслед-

Фигура 8.

ствие чего пловучесть П. л. увеличивается. 2) Увеличение плотности воды от изменения ее t°. При понижении с 20 до 10° плотность воды увеличивается на 0,14%, а при дальнейшем уменьшении до 4° увеличивается на 0,03% и в этом случае пловучесть П. л. увеличивается. 3) С ж а-т и е к о р п ус а вследствие понижения ί°. Т. к. t° воды при погружении понижается, то корпус П. л. сжимается, вследствие чего пловучесть уменьшается, объёмный коэф. сжатия стал равен 0,004%. 4) О б-жатие корпуса вследствие давления. При погружении II. л. на глубину давление на стенки корпуса увеличивается пропорционально глубине, вследствие чего уменьшается пловучесть. Обжатие равно ~0,13%.Суммарное действие указанных причин невелико; так, для П. л., объём пробного корпуса которой равен 650 м³, при погружении на 50 метров получается добавочная пловучесть 0,092 т; тем не менее с их действием приходится считаться. Пока П. л. плавает на поверхности, к ней применимы все выводы относительно остойчиво-V. сти, какие имеют место _£ для надводных кораблей. Для изучения остойчивости при погружении рас- смотрим для простоты П. л., имеющую круглые сечения. У нее метацентр при любой осадке в надводном положении и при любом угле крена сохраняет свое место. Дейстаительно,предположим, что П. л. получила крен в 0° (фигура 8); ватерлиния FiLj, соответствующая углу крена в θ°, отсечет такой же по форме и водоизмещению объём, как и начальная ватерлиния FL. Центр величины, находившейся при ватерлинии FL в точке Сив диаметральной плоскости, будет лежать и при ватерлинии F₁L_l также в диаметральной плоскости в точке С! на таком же расстоянии от ватерлинии F₁L₁, как и точка С от FL. Точка пересечения О этих двух направлений АС и А_гС i будет находиться в центре круга шпангоута, то есть метацентр будет совпадать с центром круга, образующего шпангоут. При изменении углубления метацентр своего положения не изменит. Центр величины при крене будет описывать окружность, радиус которой с увеличением углубления все время будет уменьшаться, так что в погруженном состоянии (пренебрегая влиянием рубки) радиус обратится в точку и центр величины совпадет с метацентром. Для остойчивости такой П. л. необходимо, чтобы как в надводном, так и подводном положении ц. т. лежал ниже оси, на которой расположены центры кругов. Если это условие не будет выполнено, то П. л. перевернется. Момент выпрямляющей пары для П. л. на поверхности воды определяется ф-лой

Μ=Р (о - a) sin Θ,

где Р—вес П. л:, ρ—метацентрич. радиус, а—расстояние между ц. т. и центром величины и б—угол наклонения. По мере заполнения балластных цистерн при погружении П. л. центр величины будет подниматься. Выгодно помещать балластные цистерны воз можно ниже, тогда при их заполнении ц. т. будет понижаться. При некоторой ватерлинии ц. т. и центр величины совпадут. При этом расстояние между ними а= 0, а момент восстанавливающей пары

М=Ро sin 0.

При дальнейшем погружении центр величины, повышаясь, будет находиться выше ц. т., так что величина а станет отрицательной, а момент восстанавливающей пары М=P_lq - (-ά)] sin 0=Ρ(ρ + a) sin 0. Когда П. л. совершенно погрузится, то площади действующей ватерлинии не будет, метацентрич. радиус сделается равным нулю, а центр величины совпадет с метацентром. При этом при любом крене форма П. л. меняться не будет, точно так же центр величины менять своего положения не будет. Момент восстанавливающей пары М=Ра sin 0

и при дальнейшем погружении остается без изменения. Если принять во внимание рубку, то центр величины будет лежать несколько выше оси, по которой располагаются центры кругов шпангоутов. При форме шпангоутов, отличающейся от круговой, изменение остойчивости будет происходить таким же путем, если только в надводном положении ц. т. лежит выше центра величины. Графически изменение остойчивости (смотрите) приведено для одной из П. л. на фигуре 9. Диаграмма Рида для вполне погруженной П. л. изобразится синусоидой, где каждое плечо восстанавливающей пары определится выражением GH=a sin 6.

Изменение продольной остойчивости происходит так. В надводном положении продольный метацентрич. радиус велик и колеблется от L до 1,5 L, где L—длина П. л. По мере погружения момент инерции действующей ватерлинии резко уменьшается, а подводный объём возрастает, вследствие чего продольный метацентрич. радиус быстро умень-

ческий радиус делается равным нулю, и продольный метацентр сольется с центром величины, а также с поперечным метацентром. Следовательно продольный метацент-рический радиус уменьшается от величины, определяемой сотней м, до 2 десятков см. Отсюда понятно, что в погруженном положении П. л. весьма чувствительны к дифе-ренту: достаточно по длине П. л. переместиться незначительному грузу, чтобы она получила ощутимый диферент. По заполнении балластных цистерн П. л. с помощью горизонтальных рулей (рулей глубины) может идти на желаемой глубине. Действие о и г; в а я £ о S 5

Cl я

«8 Ϊ 2

JS 5 о

я в о

S

в

ft 1

у“ 1

I

«ё

со й 1 Р

Т

т

Е- ft «

ft

о

се 1

О Ь* ft J Р 1

ft 1

1

ft 1

ft J,

1 уЧ

1

ю ОТ ! 1 4· 05

1 от ~ 1 <м

J.

Т от м 1 <м

(От

01

1 от ~f 1 05 05

!

и

См

S	• s	S	S. S			о Я	S
о ft	о а	о ft	о а о ft	О	о		о ft
о о	О с	о о	о о о с	О	о	со	о о
Я Я	я я	Я Я	я я я я	Я	Я	Я	Я Я
со оа	со<**	СО 05	СО 05 05	«*	со	Ч	т“ 05

«2.

~ л s « а

- га от К от

S4S

А 2 *

о - га

*|4

+ о и-

е я в и

ОТ

§* t5 5

a S

я о

«

ОТ

А

I λ I

2 в я 2 в ^s

нн м л

<* о СО Ь »

I о ®

’а⁰

я 2 в 8

от *=

ά=ξ

га ОТ

о я

В В

« -

wg.

Я :Я, О • «

Я и Я н о о к jir

«Е- Я ° о« ft 2 о а р<

в

« в а я

К Е-

с® - Р со от

•я

<

lO 1П 1.0 Ш >П ; -Ό *П

⁵ ю ©N Ion ю о j

o!Ooiooioo;ooioo.oo|oo 0|‘00lojinimo!00|0w00!00! til w-i w© «о к>ч< »·. w г“ со о ;

1©^ jo·^ 0« .CO N O -a ©^ I ! o5 ! 05 тн ! <m y-* ! ή ©i I со тч I th ;

О О j CO ·Ή

о ι> ;

р о о о га о

>				со
О	от			g
	яз		о ti	Я
	Ян	5	л г1.	05
С4	ft		О X	S

I I

; i si i

OiOOOOICOlOO о о; с i о о j о о i о о О ООЮК ЮО

iQ WC^OSP OOSI^’-Hj^JglC-ag;

—ii ea ©5 ! со ca !

1

ϊ>

		о ю	г-	ГО
со	Н	и: 1	со j	СО 1
	д	ОТ	οι	о
>	н	со	СО	со

"i T

.1

* со со

Ί I

V 3 ΟΪ и V

=»^g°io «

м со л Ч⁵ со ”

i ! I I <р 1

+ +

4- +

S

А

2

А

А Еч,

S. й«

8&Sg «§».

> Mg

ь 5

ό ^к

о

S3

со

° I

Я +

3

2° я о ю -

I I

. я я »

со ί>·

Ю о о S

Я. со

Ч< - Ю I

Я

«

ic: οίν ο

] О «О О С- ГО I

Я

Я"

А

О

СО i © CM I 05 СО | О СО i О

О ΙΟ О ΙΟ О ! о о о о о о о о сантиметров со сантиметров N ю

I О О I О О I о о 0 0.00100 00 о со сантиметров со о

ίΟΟΌΟ|ΟΟίΟθ;θΟΌΟΌΟ|0 !00|00|00|00 00 О О i О О : о ®>!|1 ЯСС МШ (М® Я®1«® N

о : о о 0,0 0 со. ^ со о :о о |оо :о

О о О © О I 4 о ; со os со оэ I со Ю ί СМ сантиметров I тН СМ ΙτΗ

сантиметров I _ сантиметров ^ |®2 ^ г2 ¹ ю »о о ° £: 2 i о со ; со 05 со : ^

со;м м|оо|оо|ою|§ю|о^|р®1отй!§®12^|фР!5§1*£?^^

! 05 СО I С5 СО О

т

I

со со о	05 ю о	см со о	со см о	я о	ю о
й	Й	й	й 1	й 1	й 1
8 о	ю о	05 см о	1 со С-1 о	1 о о	1 со о
й	й	й	Pi	й	й

Й Й

I I

СО -г о с

Р5 рч

А

стЗ

т я о

Ό

<5

й

Подводные лодки флотов различных государств. (Продолжение.}

3, W

graS

Я со Л § ft

<

Я <Х>

g§

И

га м Ч

^§а

и

Sgi

М L3

СО £ И

«Л с Л с- ti

К о з о О о И р

gft§ ^g5 в

Is³:!

О S ,pi

нвй к

^ К (-Г

E-, ft×О <и Е⁴

ч 5

Р Л

н ^

Оч

««Г

0«

К ^

3*

П.д

s «

g. и К. о ОЩ и t=C р

2 I н

Wm ni

S td

i О

ts «

§g

op

ft 2o

I ^{α 1} га ер я

! «*

ч“ El

I "

* s

05 О

®P я

05 О - Η СО 03

I ~ г

Я 03

Г* Н

I И

1 «*

.-М и 0 + 0 2 ·и

W О. ft

н о

<м О Ен

«

Л

§S

2 и ^м гати И

. ft

о|.

а§

(Μ Н

оз

•н

^ft

+ Н * ю

S

ft

	,-Н
	ч		Ч		Ч		Ч	7	Ч
ч со	га ?>-	Ч га	га +-	Ч га	га ί>·	Ч* га	со ί»	Ч га	к >>
	о	>»	о	>»	о	>»	о	>*	03
·£·	w	ю	тН	ю	w	ю	с	ю	W
о со	О о 03	ю т-Ц	о 03	ю	о о о	00 1>	о о ю	о 05	g о
	т“		ч“		со		со		14

ю i .о GO 05

5!°°

О IO о о о о

ео

оэ

οι

о

ю

о

г>

•ч<

о

03

’Ч*

со

с-

03

нН

03

нН

о к

-ч<

-ч>

со

03

ч“

ч^

ч»

чГ

•ч“~

ю

Ю СО Ю : С—

О и“ 05 о

СО 05

»о О

^ш|2

ч
	ί»
0)Н а § И £	Р га		Р bti га
га w и со га я	О ft	Joesse	га S- Ьй га	Diane	Odine

£ · га. о · ft ·

й я

«я Efg,

г# О к·"»

к а

<я ^

"5 о	1
со	λΟ
со	о	7
<я
	S в	Я
ftft 2 о	gft 2 °	d м,
X н	К Н
<м. +5	<Я. +S	+ ϊ dJ
О со	о со	о E
о „ и·» (М	о_„ КТ (Я	а <*

Ч

н

7Г Η

+ ft

и ^

«ο α> + ft

о ^П

Ц о ё*

а

ft к

Е-< с$

о со

Ά

О о о Ά Я

Т

ч

Ч со

ч

Ч со

ч со

Ч

ч со

Ч со >»

Ч

Ч*

Ч

Ч со

ч со

Ч со

Ч

Ч со

со pr,

!»

>»

>>

р»

>>

Р»

ю

со Р*>

?*>

я >->

>>

>>

р

со Р>>

>»

да,

ю

со

ιΩ

00

ю

ю

со

ю

т£.

со

id

ю

1>

i2-

о

о

w

о

tjT

о

о

τί

0

W

о

ю со

(Я со

о со

со 1>

о

о о

со

со

ю со

ю со

ю

со о

О

о со

О Ю

о о

ю

<я

о

со

со

СО

со

а а со· ft	О О : οι eo 1	9,6 18	Ю Г-, —1 ^ со" IV оо" 03	5,3 6,7	6,0 14,7	т-< ·># г- о	о - (Я ю	7,2
о <я	1 100 2 200	1 100 3 400	1 780 3 500 1 780 800	09 008	1 1 (Я	о § а	175 600	610
680	870 810	930 1 180	1 630 1 930 2 480 1 510	1870 127	§ §	2 да ю ®	”183 420	500

тя <35	1916	1918	со <35	1918	ю <35	1918	ю	IV <35
		со	гя	в| 71	г—	я	ю	С5 ν α
о со Р	ю СО Р	Р 1	Р	Р сл i а	Р 1	Р 1	р 1	Р С5
tv <я р.	СО со Р	ю со 5	со Р	r-J <ц 2а	S Р	Р	О Р	О

Т. Э. m. XVII.

империалистической войны. рулей глубины заключается в том, чтобы прежде всего создать силу, поглощающую остаточную пловучесть, а затем создать диферен-

тующий момент, благодаря к-рому П. л. может идти на желае мой глубине или менять ее. Сила давления Р на руль м. б. разложена на 2 составляющих (фигура 10):

P₁=Psina и P₂=Pcosa.

Сила Р₁ будет направлена обратно движению П. л., то есть производить тормозящее действие. Сила Р₂ в зависимости от положения руля будет топить лодку или поднимать ее. Положим, что П. л. погрузилась с остаточной пловучестью q и диферентом в 0°, а руль отклонен на угол а. Производя разложение сил, получим пару, производящую диферент на нос, силу Р₂, которая совместно с остаточной пловучестью заставит П. л. всплывать, и силу Р_и противодействующую движению. П. л. примет положение, показанное на фигуре 11. Разложим движущую силу винта, направленную по оси вала, на Q₁ и Q₂. Когда угол диферента φ станет таким, что Q₂ будет равна Р₂ + q, то лодка скроется под водою и в таком положении будет двигаться параллельно уровню воды. Если при диференте от действия пары РЬ получится сила §₂>Р₂ + q, то П. л. станет погружаться и м. б. доведена до любой глубины. Если П. л. имеет первоначальный диферент на нос, то сила Q₂ и без диферентующего момента будет направлена вниз и противодействовать остаточной пловучести (фигура 11). Т. о. при погружении П. л. можно ей дать такую остаточную пловучесть и такой диферент, что под действием хода она скроется под поверхность воды без помощи рулей погружения. Следовательно, чтобы не класть рулей погружения на большой угол, нужно П. л. погружать с диферентом на нос. Последний будет тем больше, чем больше остаточная пловучесть.

При отклонении вниз носового руля погружения сила Р₂ будет уменьшать остаточную пловучесть. Диферент для приведения П. л. на глубину будет в этом случае меньше, чем у П. л. с кормовым рулем погружения. ЕслиП. л. имеет 2 пары рулей погружения—носовые и кормовые, причем каждая из них действует самостоятельно, то на глубину приводят носовыми рулями, а кормовые ставят на определенный угол на всплытие или погружение. Как ставить эти рули—на всплытие или на погружение, показывает опыт плавания. При установке двух пар рулей погружения носовые рули делают по площади больше кормовых.

Характеристики П. л., находящихся на вооружении флотов различных государств, даны выше в таблице на ст. 27—34.

Лит.: J oh о w-F о e г s t е г, Hilfsbuch fiir den

Schiffbau, 5 Aufl., В. 1—2,B., 1922; L a u b e u f M. et Stroh H., Sous-Marins, torpllles et mines, P., 1923; Rabeau 6. et Laurens A., Les submersibles, Paris, 1925. Л. Белецкий, А. Кузяев и С. Яковлев.
