Радиоприемник

Радиоприемник, аппарат (или совокупность аппаратов), предназначенный для приема и выделения от помех сигналов, посылаемых корреспондирующей радиостанцией. В настоящее время Р. —« наиболее прогрессивно развивающаяся отрасль в радиоаппаратуростроении. Развитие техники радиоприема во всех ее направлениях, в особенности за последние годы, было настолько интенсивным и плодотворным, что Р. почти всех категорий, особенно же радиовещательные, к настоящему времени до неузнаваемости, изменили свое лицо как в отношении схем, так и по своей структуре по сравнению с тем, что было зафиксировано в статьях, посвященных этому вопросу в основных томах ТЭ (смотрите Ламповый приемник, Техника высокой частоты, П р и е м). Все изменения, происшедшие в Р. за последние годы, обязаны гл. обр. появлению целого ряда новых электронных ламп (смотрите), открывших совершенно новые возможности в конструировании Р. всех категорий. Как правило все новинки, появляющиеся в области радиоприема, скорее всего проникают в радиовещательные Р., которым вообще присущ наиболее быстрый «моральный износ» и которые по этой причине выпускаются ежегодно в целом ряде новых вариантов и образцов. Вследствие этого радиовещательные Р. к настоящему времени достигли наиболее высокого технич. уровня. Что же касается Р. Других категорий, то можно отметить в настоящее время четко наметившуюся тенденцию заимствования и перенесения в них методов, давно существующих в радиовещательных Р. и уже зарекомендовавших себя здесь с лучшей стороны. Т. о. радиовещательные Р. оказываются в положении, указывающем пути возможного развития Р. всех других категорий. На радиовещательных Р. в массовом масштабе проверяется все то новое, что по части радиоприема появляется в изобилии за границей, а затем уже только зарекомендовавшее себя со значительным опозданием проникает в_в Р. других категорий после основательной всесторонней опытной проверки этих новинок. В соответствии с этим характером развития техники радиоприема здесь будут сначала описаны новейшие радиовещательные Р., а затем уже Р. других категорий, усовершенствования которых за последние годы в значительной степени заключаются в использовании методов, впервые развитых для целей радиовещательного приема. Т. к. в части приемной радиоаппаратуры наибольшие успехи достигнуты в США, Англии и Германии и Р., изготовляемые в СССР, не отвечают всем современным возможностям в этом деле, здесь описание современных достижений в этом вопросе гл. обр. будет произведено по заграничным образцам.

Радиовещательные Р. Современные вещательные Р. классифицируются по следующим признакам: 1) по схеме, характеризуемой числом и типами используемых ламп и числом избирательных контуров в Р., 2) по перекрываемому диапазону волн, 3) по характеру питания, определяющему границы возможного использования Р. и

4) по конструктивному оформлению, находящемуся в тесной связи с назначением Р.

Схемы вещательных Р. Наиболее порной и технически-совершенной схемой радиовещательного Р. является схема супергетеродина (смотрите Супергетеродинный прием). Большая часть выпускаемых за границей вещательных Р., претендующих на максимальное использование современных возможностей радиоприема, за последнее время собирается как правило по схеме супергетеродина. В 1929 г. в Англии на Лондонской выставке «суперы» составляли меньше 1% от общего числа выставленных приемников (смотрите Ламповый приемник). Число Р., собранное по т. н. прямым схемам, то есть с усилением сигналов на их частоте, было:

3- ламповых 38%, 4-ламповых 27% и 5-ламповых 24% от общего числа Р. В 1932 г. на той же выставке суперы составляли уже 17% от общего числа Р.: 3-ламповые Р. прямой схемы — 39,9%,

4- ламповые—20,8%, 5-ламповые—0,3%. Наконец в 1934 г. процент суперов поднялся уже до 67. В Америке рост порности суперов еще нагляднее. В 1929 г. суперы составляли на нью-йоркской выставке меньше 1%, а в 1935 г. — до 90% от общего числа типов Р. и до 98% от числа чувствительных Р., предназначенных для дальнего приема. Т. о. из приведенных цифр видно, что супергетеродины, завоевывая постепенно новые позиции в радиоприеме, становятся стандартной схемой современного радиовещательного Р. В связи с этим и развитие техники радиовещательного приема за последние годы происходило по преимуществу по пути усовершенствования схемы супергетеродина в ее отдельных деталях, Элементах и частях. Мало того, усовершенствование существующих и разработка новых ламп также были подчинены интересам развития суперов: большинство новых ламп предназначено гл. обр. для суперов, и здесь свойство их м. б. реализовано с максимальным эффектом.

Суперы, выпускаемые в настоящее время, значительно разнятся от прежних суперов выпуска 1925—29 гг. Отличительные свойства современных суперов следующие: 1) Они предназначены для приема с открытой антенной. 2) В них развита т. н. предварительная селекция (п p е с е-лекция, см. Супергетеродинный прием) до преобразования частоты: все новые суперы как правило имеют не меньше двух избирательных контуров, не считая гетеродинного, тогда как прежде прием осуществлялся от настроенной рамки, являвшейся единственным контуром до трансформации частоты. 3) Промежуточная частота представлена как правило одйим каскадом усиления с двумя полосными фильтрами на входе каскада и на его выходе. Каждый полосный фильтр состоит из двух настроенных контуров, связанных т. о., что получается столообразная кривая резонанса с двумя волнами связи, лежащими в пределах полосы 9 000 kHz. Схема каскада промежуточного усиления, принятая в подавляющем большинстве Р., дана на фигуре 1. Каскад промежуточной частоты в новых суперах значительно повышает общую избирательность Р. при сохранении хорошего качества воспроизведения, значительно более высокого, чем в прямых схемах. 4) В новых суперах настройка всего Р. осуществляется от одной рукоятки (о д н о р у-чечное управление), причем на одну ось насажены конденсаторы всех приемных контуров предварительной селекции (2—3), а также гетеродинного контура. Выравнивание настройки гетеродинного контура, отличающегося по частоте относительно приемных контуров на величину промежуточной частоты, совершается одним из следующих способов: а) приданием подвижным пластинам соответствующей конфигура-

1 ^ый детектор

ции; б) сдвигом ротора конденсатора; в) включением комбинированных добавочных конденсаторов. Существует несколько схем включения таких конденсаторов (на фигура 2 представлены основные схемы). На схеме А (фигура 2), наиболее

А

(Спип—Стах)

8 С

о 6, ·	ή J_ η ^ Г	о /* J О h	Ч Ь
Т4 Сг	Фигура 2.

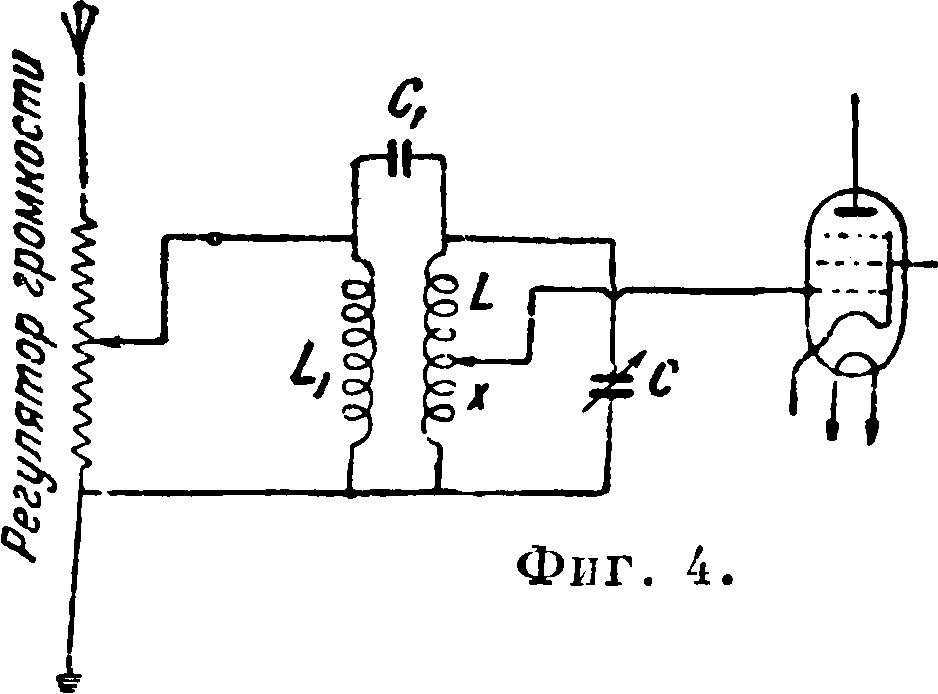

распространенной, с помощью полупеременного Конденсатора С₂ настраивают Р. на минимальную волну .диапазона, конденсатором С₃ — на максимальную частоту. Величина индуктивности L₂, емкости С₂ и С₃ для перекрытия определенного диапазона определяется из ур-ий:

р _ С (,0С_тгп + Стах) — ^тгп^тазг (0 + В

² ” С_тгп + ОСтах - С (1+0) ⁷

£ 01 —д) (С₂ + С_тах) (С₂ + Стгг>)

С² КС_тах — Отгп)

q _ 0 _

³ С 2 + Cffiin

В формулах приняты следующие обозначения: С_тах> C_mi„ и С — максимальное, минимальное и среднее значение емкости переменного настраиваемого конденсатора гетеродина;

где в свою очередь о СтгпС 2

-(

Стгп + С2 СС₂

"fc L₂

Cl + °³)^L2

^ _ ( C_maxC₂ I Г T

^r> ~ (ws + ч^L*·

Наконец 5) в новых суперах используются новые многоэлектродные и многократные лампы, поз волившие значительно снизить общее число ламп в современных суперах.

Решающее значение в современных суперах получили следующие типы новых ламп: 1) в каскадах усиления высоких частот — пентоды; 2) в преобразователях частот — пентоды, гептоды и особенно октоды и т. н. триод — гексоды, триод — гептоды и триод — пентоды; 3) в качестве второго детектора — двойные диоды, т. н. дуплекс — диоды — триоды, дуплекс — диоды — пентоды и триплекс — диоды — триоды и наконец 4) в оконечных каскадах: мощные подогревные пентоды (смотрите), сдвоенные лампы— триоды и пентоды для усиления по классу В. (Об этих лампах см. Электронная лампа.) Все достигнутое в суперах за последние годы обязано почти исключительно этим типам ламп. Применение их позволило собирать суперы с 4—5 лампами, дающие по всем показателям результаты лучшие, чем старые суперы с 8—10 старыми лампами. В результате применения этих ламп суперы в настоящее время конкурируют не только с Р. прямой схемы с числом ламп 5 и больше, но и с простейшими 3-ламповыми Р. прямой схемы, причем эта конкуренция распространяется не только на электрич. данные Р., в чем суперы имеют значительные преимущества, но и на такие факторы конструктивного порядка, как компактность, простота устройства, стоимость.

Современные суперы м. б. разбиты на две группы: многоламповые — с общим числом ламп (исключая кенотрон) 5 и больше, малоламповые с числом ламп 4 и меньше. Состав схем наиболее распространенных современных суперов показан в таблице 1, где использованы следующие обозна“ чения: буква С обозначает 1-й детектор с конверсией (преобразованием частоты), буква Г рядом с С обозначает, что в преобразователе частоты имеется отдельная лампа в качестве гетеродина; цифра перед буквой С обозначает число каскадов усиления высокой частоты на частоте сигнала до конверсии частоты, цифра после С — число каскадов усиления промежуточной частоты, V — 2-й детектор, буква М (или 1 V 1) — использование детекторной лампы в рефлексной схеме для одновременного усиления высокой и низкой частот и детектирования; цифра после V: арабская — число каскадов предварительного

Таблица 1. — С о с т а в *с х е м современных су· перов.

Малоламповые суперы 1.СЮ1

Многоламповые суперы

1 .1C1V1

2 .С Г 1 У 1

3 .1СГ1 VI

4 .1C1VA1

5 .1 С 1 V П

6 .1C1VQ1

7 .1C1VAQ1

8 .1С1 1VHI

2..
3.	С М I
4.
5..
6..
7.

усиления низкой частоты, римская — число ламп в оконечном каскаде. Буквы А и Q, обычно после V, обозначают: А — что для автоматич. регулирования громкости используется отдельная лампа, Q — что для ацтоматич. молчания приемника при отсутствии сигналов используется также отдельная лампа; буква Ф обозначает использование лампы для изменения фазы сигнала при пуш-пуллном выходе (смотрите Пуш-пулл) со схемой перехода на сопротивлениях. I — лампа для индикации, Т — лампа автоматич. тональной регулировки. Черта над V обозначает применение обратной связи для повышения избирательности и усиления. Большие возможности в смысле сокращения числа ламп открыли рефлексные схемы

(смотрите Рефлексный прием), к которым снова вернулись в малоламповых суперах. Рефлексная схема осуществляется в этих суперах в лампе дуплекс—диод-пентод, в которых пентодная часть используется одновременно для усиления высокой и низкой частоты по схеме фигура 3 (АРГ на фигуре 3—автоматич. регулировка грсмкссти сигналов, смотрите ниже). Еще большие возможности в смысле сокращения числа ламп в приемниках открыли металлич. оксидные детекторы для высоких частот, появившиеся в Англии под названием вестекторы и в -Германии под названием сируторы (Siemens Jtundfunk Detector), причем в Англии выпущены такие детекторы, хорошо работающие при частотах до 1,5 MHz и применяемые в Р. прямых схем. Вестекторы и сируторы работают без смены очень долгое время, стоят дешевле ламп, занимают не больше места в Р., чем обычные высокоомные сопротивления, очень напоминая своим внешним видом последние, не требуют лишних источников тока для приведения их в действие, могут применяться одновременно и для автоматического регулирования громкости; в особенности в этом отношении для суперов удобен пуш-пуллный образец вестектора, выпущенный в Англии. Эти детекторы позволили еще

дальше пойти по пути сокращения ламп в суперах. Это оказалось тем более возможным, что выходные пентоды последних конструкций требуют очень незначительных напряжений от сигнала для отдачи своей полной мощности; так например, англ, фирмы, выпускают пентоды (смотрите Электронная лампа), которые отдают полную мощность в 3,4 W (клирфактор 5%) при действующем напряжении от сигнала 2,7—3,5 V. Вестектор в супере при применении в 1-м детекторе современных смесительных ламп и при приеме местных станций на комнатную антенну это напряжение легко развивает на входе пентода. В последнее время в Англии выпущены мощные пентоды гой же мощности в комбинации с двумя диодами, работающими от несколько увеличенного катода, -благодаря чему оказалось возможным собирать -малоламповые суперы без применения вестектора. Эти лампы позволили значительно увеличить серию возможных схем малоламповых суперов. В табл. 1 в схемах с этими лампами на месте ,буцвы V стоит: 0, что означает, что во 2-м детекторе нет отдельной лампы. В самое последнее время нашли широкое применение во 2-м детекторе маленькие лампы с двумя диодами, заменившие собой вестекторы в современном Р.

Преимущества суперов по сравнению с Р. пря--мых схем заключаются в следующем: 1) Суперы обеспечивают наибольшую допустимую избирательность* по сравнению с какой-либо другой схемой при той же чувствительности за счет увеличения общего числа настроенных контуров, -через которые. пропускается сигнал, причем часть из отих контуров, относящаяся к промежуточной частоте, не требует перестройки при изменении принимаемой волны. 2) Суперы дают большую равномерность усиления и избирательности по диапазону волн Р., чем какая-либо другая схема, так как избирательность и усиление в них в значительной степени определяются частью Р., работающей на промежуточной частоте. 3) В супере обеспечивается большая точность, воспроизведения сигналов благодаря возможности применения полосных фильтров на зафиксированной раз навсегда промежуточной частоте. 4) Суперы позволяют изготовлять Р. с очень большим диапазоном волн, т. н. «всеволновые приемники», дающие диапазоны с 200—300-кратным удлинением волны по сравнению с 10-кратным удлинением в прежних радиовещательных Р. Однако наряду с этими бесспорными преимуществами суперы имеют и свои недостатки, неизвестные в других схемах. Эти недостатки следующие: 1) Тенденция к образованию свистов и всякого рода подсвистываний при настройке Р., особенно на местную станцию и вблизи ее волны. 2) Требуется более тщательная регулировка Р.; особенно нужно отметить трудности осуществления отчетливо и точно действующего 1-го детектора с конверсией частоты. Это обстоятельство вообще отражается на методах массовой продукции суперов, которая требует значительного усиления контроля при сборке Р. и более тщательного выполнения деталей приемника и его заводской регулировки.

Свисты в суперах обязаны гл. обр.: 1) наличию так называемым зеркального, приема, или «приема вторым каналом», обусловливаемого приемом какой-либо мешающей станции, отличающейся от принимаемой. обычно в сторону увеличения частоты на величину удвоенной промежуточной частоты; 2) возникновению обертонов промежуточной частоты в 1-м детекторе в результате преобразования частоты; 3) проникновению в каскад промежуточных частот приема местных (расположенных вблизи от места приема) мощных мешающих радиостанций-, работающих на волнах, как-раз совпадающих с промежуточной, частотой приемника; 4) наличию гармоник в гетеродине. На преодоление свистов в современных суперах за последние годы обращено очень большое внимание; для этого, детально были изучены причины, вызывающие эти свисты. В результате этих исследований свисты в современных суперах удается уменьшить до практически исчезающей величины совокупным проведением в жизнь следующих мероприятий: 1) Применением контуров преселекции не менее двух с малыми потерями» При двух·контурах (не считая гетеродинного) удается достигнуть величины отношения приема на основной частоте к зеркальной в среднем порядка 8 000—10 000 при верхнем пределе для нек-рых приемников, достигающем 20 000, при 3 контурах — до 50 000— 80 000 и больше. Однако хорошей преселекции в последних суперах удается достигнуть при -одном контуре преседекции, применяя специальные схемы; например в 3-ламповом супере, «Науэщ> фирмы «Телефункен» удалось достигнуть очень хорошей преселекции, применяя один контур при схеме входа этого супера, показанной на фигуре 4’, где^ L_x и Ο_λ — катушка и конденсатор — связи антенны с контуром преселекции. Катушка кон-.тура преселекции имеет отвод, к к-рому (точка х) и присоединена сетка первой лампы. Назначение этого отвода ясно из фигура 5, где та же схема показана в другом виде. В этой схеме конденсатор оказывается включенным в участок цепи с частью индуктивности контура L_a. Этот участок имеет настройку на определенную частоту, большую, чем частота настройки самого контура. При проникновении в контур токов частоты, соответствующей частоте участка L_aC, эти токи зададут минимальное напряжениемежду сеткой и катодом лампы. Частота же, совпадающая с частотой контура, даст полный максимальный эффект, так как частота зеркального приема больше, чем принимаемая в Р. «Науэн», участок L_a С рассчитывается т. о., чтобы он совпадал с частотой зеркального приема на всем диапазоне Р. На фигуре 6 показаны кривые настройки приемного контура, гетеродина и участка L_aC в Р. «Науэн» для двух

его диапазонов частот (волн): а) для диапазона от 500 до 1 500. kHz (промежуточная частота 313 kHz) и б) для диапазона от 100 до 350 kHz (промежуточная частота 490 kHz). Эта схема дает очень хорошие результаты при выбранных промежуточных частотах, которые взяты различными для обоих диапазонов. Изменение промежуточной частоты здесь достигается переключением

катушек и конденсаторов в контурах (двух) промежуточной частоты. 2) Правильным выбором промежуточной частоты. При выборе промежуточной частоты руководствуются следующими соображениями: более высокая промежуточная частота позволяет легче освободиться от помех приема на втором канале, но в виду приближения ее к принимаемым волнам появляются помехи из-за проникновения посторонних передач на частоте сигнала. Низкая промежуточная частота дает чрезмерные помехи от второго канала, но зато при низкой частоте легче получить высокую избирательность, а избирательность относитедьно смежных каналов определяется в супере почти исключительно избирательностью на промежуточной частоте. В амер. приемниках выбрана стандартная промежуточная частота 175 000 Hz (Д t= 1 715 м)_} дающая хорошие результаты для вещательного диапазона, Принятого в Америко (200—550 м). Однако для приема в европейских условиях при удлиненном диапазоне вещательных волн (200—2 000 м), а также в амер. всеволновых приемниках с диапазоном до 2 000 м-эта промежуточная частота непригодна, поэтому в Европе применяют промежуточную частоту или в пределах 110 000—125 000 Hz или порядка 475 000 Hz (Я=630 м) с повышением частоты при приеме длинных волн и понижением при приеме средних, причем при наличии одной промежуточной частоты для диапазонов выше и ниже ее Р. имеет пропуск в принимаемом диапазоне от 600 до 800 метров приблизительно. В США в большинстве всеволновых приемников установлена промежуточная частота в 456 kHz (Я=660 м). При расчете полосовых фильтров промежуточной частоты руководствуются следующими соображениями: 1) избирательность на промежуточной частоте определяется отношением

~ (множитель напряжения) для катушек и правильным выбором связи контуров; 2) усиление определяется динамическим сопротивлением кон-

co²L² _m

туров, равным —. Т. к.сопротивление катушек не пропорционально величинам их индуктивности, то, исходя из соображений, приведенных выше, выгодно иметь контуры на промежуточной частоте с большой индуктивностью и малой емкостью. Так например, для европейской промежуточной частоты 110 000 Hz оптимальная величина индуктивности промежуточного контура получается равной порядка 10 000 μ.Η. Динамич. сопротивление катушки при этом удается получить порядка 100 000—300 000 Ω при. сотовой машинной намотке. Значительно лучшие результаты можно получить, применяя в промежуточном усилении катушки с железным сердечником (феррокартные катушки), динамическое сопротивление которых получается порядка 600 000 Ω и больше. 3) Для того чтобы в каскады усиления, а также контуры промежуточной частоты не проникали мешающие сигналы от мощных радиостанций, расположенных вблизи места приема и работающих на частотах, которые совпадают с промежуточной частотой Р., на входе его, параллельно зажимам «антенна — земля», включают пропускающий контур, а в цепях гетеродина — заграждающий контур (смотрите), в точности настроенные на промежуточную частоту. 4) Наконец значительную роль в ликвидации свистов в супере играет правильно построенный (рассчитанный и отрегулированный) 1-й детектор конверсии. При конверсии благодаря работе лампы в детекторном режиме выделяются обертоны промежуточной частоты. В нек-рых участках настройки Р. образующиеся при конверсии обертоны промежуточной частоты могут совпадать с настройкой Р. на частоту сигнала. Напр. если промежуточная частота приемника 110 000 Hz, то это произойдет при настройке Р. (его контуров преселекции) на частоты 220 000, 330 000 и т. д. Hz. Это одна из самых важных и трудно устранимых причин свистов в суперах. Уменьшить влияние этой причины можно лишь при правильном подборе характеристик детектора. Теория показывает, что в этом отношении в суперах желательно применять в качестве первого детектора детектор с квадратичной характеристикой, располагающейся в области отрицательных потенциалов на сетке. Практически удовлетворительные результаты в этом смысле дают лампы с переменным μ, одно время очень широ-

ко применявшиеся в конвертерах с отдельным гетеродином. Очень хорошие результаты в качестве конвертеров дают пентоды высокой частоту с переменным μ, получившие широкое распространение в современных суперах. Пентоды используют в Конвертерах с отдельным гетеродином в качестве детектора, а также в одноламповых конвертерах, где они выполняют одновременно роль и детектора и гетеродина. Гетеродинный контур при этом включается в анодную цепь, катушка связи — в цепь катода. Схема такого конвертера показана на фигуре 7. Другим, более современным и технически совершенным решением вопроса является применение в конвертерах (одноламповых) ламп с двойным управлением:

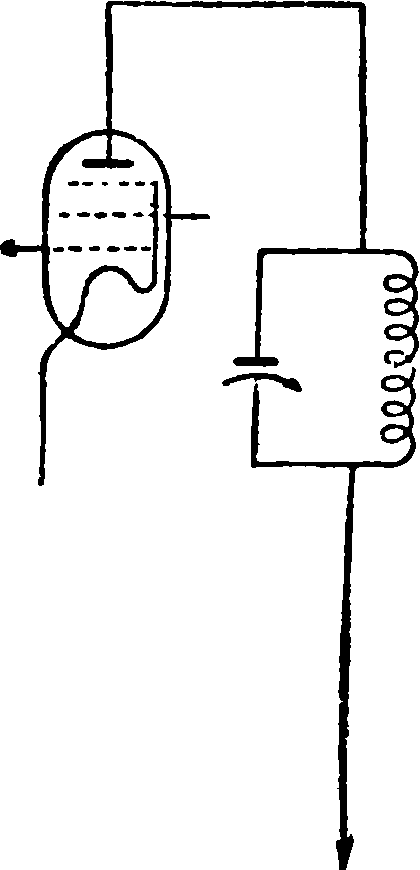

гептодов (схема суперного конвертера с этими лампами см. Электронная лампа), а также октодов и триод— гексодов. Схема конвертера с октодом показана на фигуре 8. Она отличается от конвертера с гептодом тем, что между экранированной 5-й сеткой и анодом расположена еще одна (шестая по счету) сетка — противодина-тронкая, соединенная с катодом. Благодаря

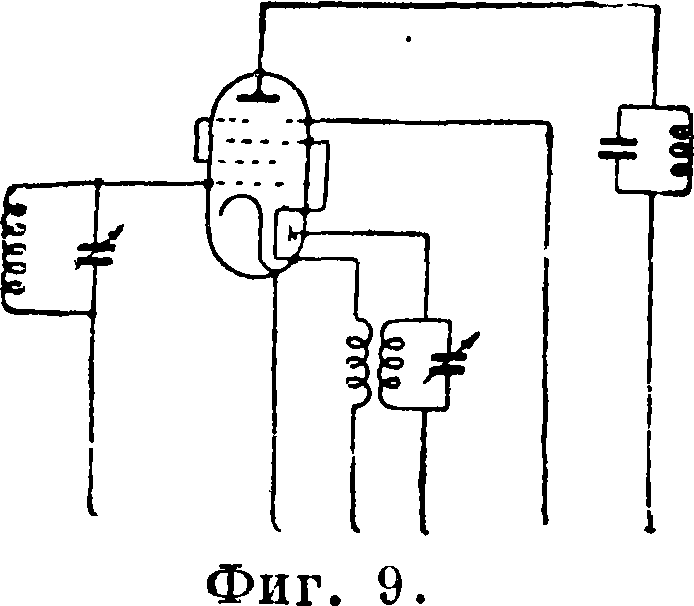

введению этой сетки детекторная система в лампе работает как пентод. Схема конвертера с распространенной в Англии и Германии лампой триод—гексод показана на фигуре 9. В этой лампе для генерирования колебаний имеются отдельные анод и сетка малых размеров, работающие от общего для всей лампы подогревного катода. Все описанные детекторы — конвертеры в современных супергетеродинах — почти полностью освобождают супергетеродинный прием от свистов, имевших место в суперах прежних конструкций, причем это достигнуто здесь за счет того, что конверсия частоты происходит мультипликационным методом на семействе почти прямолинейных, кривых, изменяющих свою крутизну под влиянием приходящих сигналов.

К современным конвертерам частоты в суперах помимо указанного выше требования осуществления конверсии с минимумом гармоник, к-рое и вызвало разработку целого ряда новых ламп, позволивших в значительной степени это требование удовлетворить, предъявляются также следующие требования: 1) невозможность излучения колебаний, генерируемых гетеродином в антенну,

2) наличие высокого анодного сопротивления лампы для возможности использования контуров промежуточной частоты с малым затуханием и

3) возможность регулировать усиление сигналов в лампе конвертера наравне с лампами усиления высоких частот при отсутствии влияния на генерацию колебаний. Эти требования в наиболее полной форме выполняются в схемах конвертеров, приведенных здесь, которые являются послед ним усовершенствованием известных схем преобразователей с гексодами и гептодами (смотрите Электронная лампа), разработанными в 1932—33 гг. Далее схема каждого конвертера м. б. оценена по тому усилению, которое от него можно получить в условиях радиоприема. Усиление, даваемое конвертером, определяемое в виде отношения напряжения промежуточной частоты, получаемого между сеткой и катодом лампы каскада усиления промежуточной частоты, к напряжению сигнала, подводимого к сетке 1-го детектора, м. б. найдено из следующего ур-ия:

* V=AS₁R_diQ-*.

Здесь А — постоянная, зависящая от степени связи контуров промежуточной частоты: одного, включенного в цепь анода 1-го детектора, другого,— в цепь сетки каскада промежуточной частоты; для оптимальной связи А=0,5, обычно оно равно 0,4; aS^—крутизна конверсии (проводимость конверсии); как обычно, *S =, где ъ_а — ток проме авд жуточной частоты, образующийся в аноде, ά е_д — напряжение частоты сигнала на сетке лампы;

_п о»2 L2

R_d=—^--динамическое сопротивление кон тура промежуточной частоты, включенного в анодную цепь конвертера. В настоящее время в· виду выпуска очень значительного ассортимента ламп для целей конверсии иностранные ламповые фирмы дают для каждой лампы, выпускаемой для этой цели, величины S_x. В табл. 2 показаны величины S_lt обеспечиваемые последними английскими лампами, предназначенными для 1-го детектора. Показанные в таблице 2 величины S₁ получаются тогда, когда гетеродин развивает на сетке лампы т. н. напряжение оптимального гетеродинирования, то есть напряжение гетеродина, при к-ром лампа дает наибольшее усиление (смотрите Супергетеродинный прием). На фигуре 10, где показана кривая зависимости анодного тока от напряжения сигнала, подводимого к лампе, оптимальное гетеродинирование получается при напряжении АВ. В той же табл. 2. показана величина усиления, которое дают эти лампы при динамическом сопротивлении контура в 200 000 Ω при работе в качестве конвертеров и усилителей. Прежние экранированные тетродные и двухсеточные лампы при применении их в 1-м детекторе прежних суперов давали усиления, не превосходящие цифры 25. Гептод и октод не требуют резко выраженной оптимальной величины напряжения от гетеродина, а сами автоматически поддерживают свой режим в оптимальных условиях. Хотя, как видно из табл. 2, гептод и дает значительно меньшее усиление, чем

Таблица 2.—X а р а к т е р и с т и к и некоторых ламп.

Показатели	Пентод «Mazda» AC/S-2 Реп	Гептод Ферранти VH	Октод. Молларда FC-4
Напряжение на аноде, V.	250 i	200	250
Ток в аноде, шА..	5,5 1	4	1
Оптим. гетеродинирования, V	3	—	—
Крутизна конверсии Si, mA/V..	2,4	0,65	0,8
Крутизна статич. характеристики S, mA/V.	5,5	__	_
Усиление при конверсии.	192	52	100
Усиление на высокой частоте	440	—

пентод, однако по всем другим показателям он превосходит пентод как конвертер. Кроме того приведенный в таблице пентод по своим параметрам вообще является рекордным; обычные же рядовые пентоды дают усиление, лишь весьма незначительно превосходящее усиление гептодов. В виду того что пентод дает как правило большие усиления при конверсии, чем гептод, он продолжает находить применение в современных вуперах. Развитием пентода является выпущенная недавно лампа пентод — триод, в которой в одном баллоне скомбинированы пентод для детектирования и триод для гетеродинирования, работающие от общего катода. В этом отношении серьезным конкурентом пентоду является появившийся недавно октод, а также лампы триод— пентод и триод—гексод.

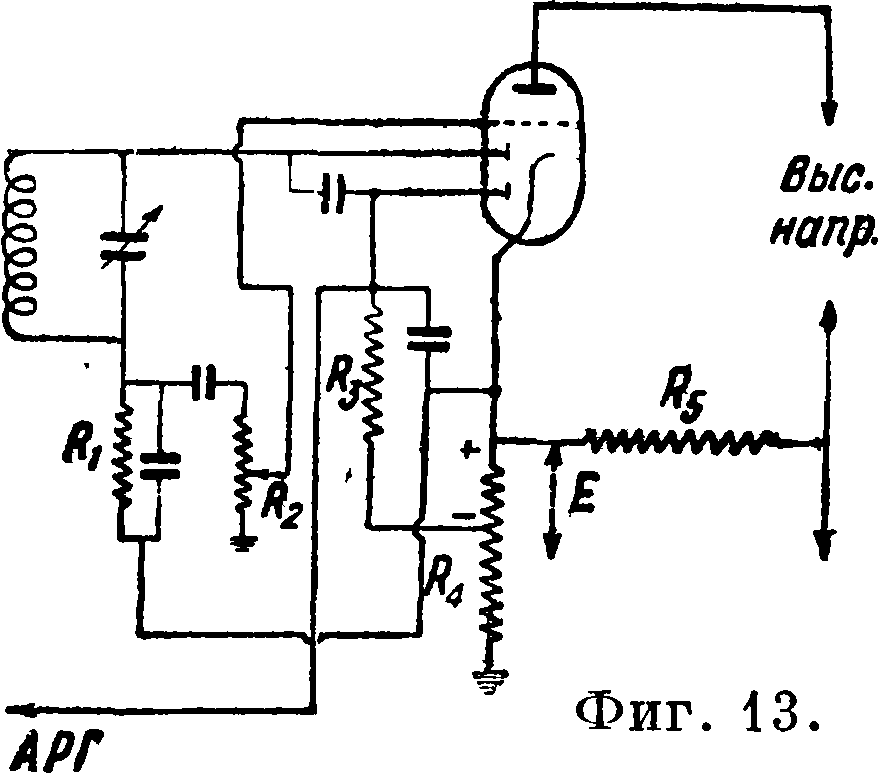

Автоматическая регулировка громкости сигналов (АРГ) как обязательная деталь применяется в каждом Р. для дальнего приема- АРГ в Р. выполняет следующие функции: 1) поддерживает одинаковую силу сигналов различной громкости на выходе, 2) устраняет перегрузку детектора и выходной лампы, что особенно важно в суперах для избежания микрофонного действия гетеродинной или конвертерной лампы, и 3) выравнивает изменения силы сигналов, обязанных замиранию (смотрите). Во всех современных приемниках АРГ осуществляется обычно от отдельных диодных ламп или от многократных ламп с диодами (смотрите Электронная лампа), причем эти же лампы обеспечивают и детектирование сигналов для последующего уси-лейия на низкой частоте. Применение .этих ламп позволило в значительной степени упростить схемы АРГ и привести их к виду, совершенно доступному в любых, даже простейших Р., тогда как при прежних лампах АРГ было достоянием только очень сложных и дорогих Р. Существует целый ряд различных схем АРГ. Здесь приведены принципиально основные. 1) Простое АРГ (фигура 11). Здесь для детектирования использован один диод, для АРГ — другой. АРГ вызывается напряжением, падающим на сопротивлении Л₃, и начинается с минимальных напряжений сигнала, вызывая нек-рре снижение чувствительности при слабых сигналах. На фигуре 12 изображена кривая этого вида АРГ (кривая 1). 2) АРГ с задержкой (фигура 13). Здесь к диоду АРГ приложено нек-рое отрицательное напряжение Е благодаря падению напряжения на сопротивлении i?₄. АРГ, начинается при напряжениях сигнала, подводимого ко второму диоду выше-i?. Кривая 2 регулирования показана на фигуре 12. 3) АРГ с усилением (фигура 14). Здесь для АРГ использована отдельная лампа дуплекс—диод—триод. Сигнал для АРГ сначала усиливается триодной частью этой лампы, затем передается на диоды, включенные параллельно. Эта схема дает более совершенное и чувствительное АРГ. На фигуре 12 дана

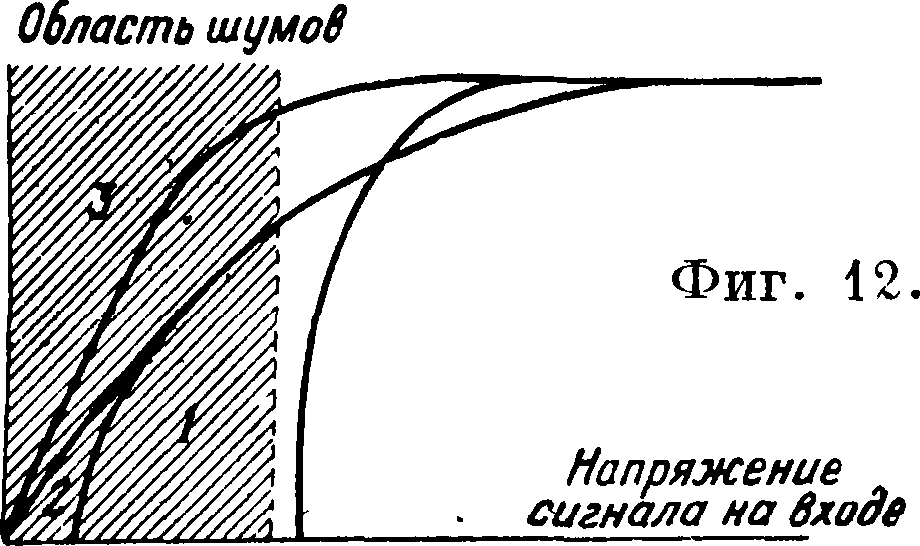

ее кривая регулирования (кривая 3). В Германии аналогичное АРГ получается при применении в каскадах высокой частоты специальных ламп — «усилительных гексодов», в которых регулируемое напряжение подводится к двум сеткам — управляющей и специальной, расположенной между двумя Регулирующее напряжение, достаточное для очень чувствительного регулирования, обеспечивается здесь от диода без предварительного уси-> ления, как в схеме на фигуре 14. Все эти схе-мы АРГ м. б. осуществлены при применении обычных трио-дных ламп и отдельных диодных ламп или металлических детекторов (вестектор, сирутор) для детектирования и автоматического регулирования громкости. В простейших Р., особенно в Р. с прямыми схемами (смотрите выше), в которых часто детектирование рационально осуществлять по методу гридлика (смотрите), АРГ реализуется или по схеме фигура 15 с вес-тектором или по схеме фигура 16 с использованием лампы дуплекс— диод—триод. Обе схемы АРГ с задержкой. Их действие основывается на том, что детектор закорачивает сопротивление нагрузки детектора R_± при прохождении тока сверху вниз по схеме и позволяет развиться полному напряжению на сопротивлении R_x при прохождении тока в обратном направлении.

Тихая настройка. Р. с АРГ (в особенности при схемах последнего с усилением) в отсутствии приема сигналов чрезвычайно шумливы. Для ликвидации этого недостатка в по-

экранирующими сетками.

АРГ

Фигура 15.

Фигура 16.

следних Р. с АРГ применяется дополнительное автоматическое регулирование порога чувствительности Р., или (как его иначе называют в английской радиолитературе) автоматич. регулирование «молчания» при настройке (АРМ) илц «тихой настройке». В принципе этот вид регулирования заключается в том, что в отсутствии приема большим отрицательным смещающим напряжением на управляющую сетку приводится в бездействие лампа усиления низкой частоты, следующая за детектором. Приходящий сигнал, задавая положительный потенциал на ту же лампу, уравновешивающий отрицательное напряже-

ние на ней, как бы отпирает ее для действия. Простейшая схема такого АРМ в комбинации с АРГ показана на фигуре 17: для АРМ использована отдельная дуплекс—диод—триодная лампа. Такое

комбинирование АРГ и АРМ достигнуто от одной лампы с 3 диодами, то есть лампы триплекс—диод— триод, выпущенной фирмой ‘«Mazda» — AC/HL DDD (схема на фигуре 18). В ней диод D_± выпря

мляет сигнал, диод D_z приводит триодную часть к молчанию при отсутствии сигнала, диод D₃обеспечивает АРГ с задержкой. При этой схеме удается осуществить полное регулирование мощности на выходе при напряжении сигнала на входе Р. ок. 100 [xV; Р. начинает принимать при 90 pV на входе и развивает полную мощность на выходе при 200 μΥ. В последнее время такой же способ регулировки достигнут в малоламповых суперах при применении обычных ламп с 2 диодами.

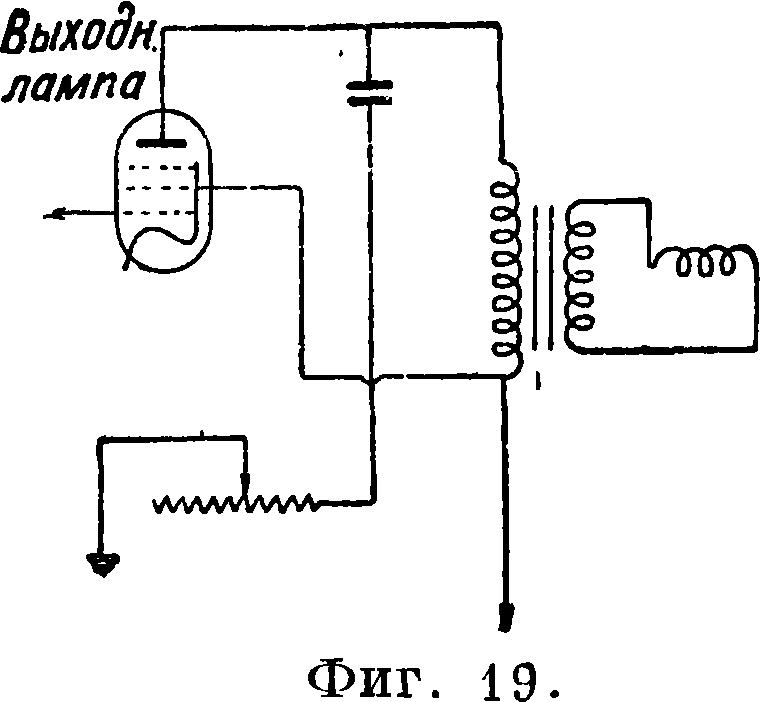

Тоновый контроль. Для уменьшения подсвистываний, получающихся при приеме из-за интерференции несущих частот радиостанций, работающих на смежных каналах, а также для обычного уменьшения шумов и тресков почти во всех современных Р. применяется т. н. тоновый контроль, позволяющий регулировать по-I лосу звуковых частот сигнала, проходящих через Р., путем срезывания самых высоких слагае-I мых звуковых частот сигнала. Существует целый i ряд схем тонового контроля. Схемы эти бывают I двоякого рода: ручные и автоматические. В пер-[ вых пропускаемая полоса регулируется .по же-ί ланию рукояткой, вынесенной на панель, вс [ вторых — автоматически. Действие всех схем тонового контроля основывается на шунтировании выходного сопротивления нагрузки в какой-либо из анодных цепей ламп низкой частоты (детекторной или выходной) цепью с резко выраженной зависимостью полного ее сопротивления от частоты, причем сопротивление этой цепи помощью включенного последовательно перемен-. ного сопротивления может изменяться в широких пределах. В 1-й схеме (фигура 19) эта цепь состоит" из конденсатора и переменного сопротивления. При изменении сопротивления изменяется в ши роких пределах блокирующее действие конденсатора для высоких частот. Во 2-й схеме (фигура 20) одновременно с шунтированием выходного сопротивления нагрузки (обычно в детекторе) производится согласованное по эффекту шунтирование по диференциальной схеме дросселя низкой частоты; эта схема обладает высоким сопротивлением для высоких слагаемых звуковой

частоты сигнала. Здесь при изменении сопротивления происходит кроме изменения блокирующего действия конденсатора для высоких слагаемых звуковой частоты и изменение (для токов тех же слагаемых) общего сопротивления, пред-ставляемогр дросселем и шунтирующим участком переменного сопротивления. В автоматическом тоновом контроле (АТК) при слабых сигналах высокие составляющие сигнала автоматически срезываются, при сильных сигналах пропускаются равномерно с низшими слагаемыми. Существует несколько схем АТК. Действие схемы по фигура 21 основано на свойствах электронной лампы менять свою входную действующую эквивалентную емкость (емкость «сетка-катод») при изменении крутизны характеристики лампы. При этом указанные изменения м. б. сделаны очень большими, если параллельно аноду и сетке включить дополнительный конденсатор. На схеме фигура 21 входная емкость лампы с переменной крутизной включена параллельно сопротивлению нагрузки в цепи диодного детектора. При слабых сигналах сетка этой лампы получает очень небольшие смещения, оставаясь вблизи нулевого потенциала.

Входная же емкость ла-0 мпы достигает наиболь- шей величины примерно I b 5 000 см, то есть она в 50 I раз больше, чем статич. емкость дополнительного конденсатора. При сильных сигналах сетка по--J* лучает большое отрицательное смещение, крутизна лампы уменьшается, входная действующая емкость падает, стремясь к величине статич. емкости. Действие другой схемы (фигура 22) основывается на изменениях сопротивления лампы при изменении напряжения на сетке. Здесь провода АВ и CD представляют собой цепь, помощью которой сигналы передаются от детектора к лампам усиления низкой частоты,

А

л т

Фигура 22.

то есть например в цепь, включенную параллельно выходному сопротивлению нагрузки детектора. В анод регулирующей лампы включено очень высокое сопротивление, цепь анода этой лампы связана с цепью АВ через емкость 0,01 μ¥. При сильных сигналах на сетку этой лампы подается большое отрицательное смещение, сопротивление лампы становится высоким, и емкость С как блокирующая эффекта не дает. При слабых сигналах на сетку подается более положительный потенциал, емкость начинает работать как блокирующая, причем степень блокировки изменяется в зависимости от частоты.

Переменная избирательность. В очень многих современных суперах (мало- и многоламповых) находит применение т. н. «переменная избирательность», дающая возможность при приеме дальных станций повышать общую избирательность всего Р. для уменьшения помех, а при приеме местных станций — понижать ее с последующим повышением качества воспроизведения принимаемой радиостанции. В большинстве суперов переменная избирательность осуществляется в трансформаторах промежуточной частоты путем раздвигания катушек полосового фильтра.

*Р. с прямыми схемами также подверглись за последние годы целому ряду усовершенствований, значительно поднявших их технические свойства. Значение их как Р. дешевых, в особенности в Европе, в значительной степени сохранилось и видимо сохранится и на будущее время. Сказанное в особенности относится к Р. для приема местных станций (соби-

раютсяшо схеме VI). В Германии например выпущен

Р. с такой схемой (V₃1_в), названный «народным», в очень значительных (до нескольких млн. шт.) партиях с 3 видами питания: от сетей переменного, постоянного тока и от батарей. Для последних Р. выпущены двухвольтовые лампы и специальные батареи, причем выходной пентод работает в экономичном режиме с автоматич. смещением, осуществляемым от металлич. детектора «сиру-тора». В будущем можно ожидать их дальнейшего развития им. б. снова повышения их роли в технике радиоприема, если удастся еще дальше пойти по пути создания катушек с очень малыми потерями. Наиболее интересные усовершенствования, сделанные в Р. с прямыми схемами, следующие. 1) При конструировании Р. с прямыми схемами применяются очень многие методы, в настоящее время широко используемые в суперах. Напр. в Р. с прямыми схемами перенесена почти без изменений схема дуплекс — диодных детекторов со всеми деталями АРГ. Эти же лампы использованы и в схемах детекторов с обратной связью. 2) Разработан целый ряд схем, в которых очень тонко использованы свойства регенерации для увеличения избирательности Р. В этих схемах предусмотрен очень плавный подход к порогу регенерации. Искажения., вызываемые обратной связью на высокой частоте, в дальнейшем корректируются помощью соответствующих тональных фильтров с превалирующим пропусканием высоких слагаемых звуковой частоты. Эти приемники дают очень высокую для прямых схем избирательность. 3) Наконец самое замечательное, что сделано в этой области, — это разработка катушек с очень низкими потерями. Достигнуто это путем применения в катушках высокой частоты железных сердечников, сделанных из очень тонкого порошка, частицы которого имеют размеры 1—2 μ и изолированы друг от друга очень тонким слоем г зоо ^

1*0.2 mfi

500

WOO WOkHz

Фигура 23.

Специальной изолирующей склеивающей массы. Коэф. магнитной проницаемости таких сердечников очень мал (ок. 8), _:но он оказывается достаточным для того, чтобы экономия, получаемая за счет укорочения длины провода катушки, не только с избытком компенсировала дополнительные потери (гистеретические) из-за введения в катушку сердечников, но позволила бы достигнуть очень малых суммарных потерь в такой катушке. Катушки с -железным сердечником (феррокар т-к а т у щ к и) имеют множитель напряжения ωΙζ/Л значительно вышв, чем в лучших цилиндрических катушках с воздушным сердечником, и обеспечивают (что очень важно) равномерность величины сoL/R на широком уча- 250 стке частот. На фигуре 23 показаны кривые вели- ‘ чин ωΙζ/Л в зависимости fsoon частоты для следующих катушек: кривая 1— ¹ для катушки с железным сердечником фирмы «Телефункен» под названием «сируфер-катуш-ка»; кривая 2—для той же катушки, заключенной в металлич. экран; кривая 3 — для очень хорошей цилиндрич. катушки из лицендрата (смотрите); кривая 4—для той же катушки в экране; кривая 5 — для вариометра (смотрите). На фигуре 24 показаны кривые резонанса для тех же катушек. С и р у ф е p-к а т у ш к и намотаны на Н-образные сердечники. Катушки с железным сердечником выпускают очень многие германские и английские фирмы, причем сердечники их устраиваются всевозможных видов: зам кнутые и разомкнутые, с коррекцией индуктивности · для Р. с одноручечной настройкой. Размеры и вес этих катушек очень малы;так например, ^фиг. 24. катушка с железным сердечником, замкнутая, трансформаторного вида, с керном в середине, выпускаемая герм, фирмой Горлер,весит ок. 7 г и имеет размеры сердечника 20×22 х 4 миллиметров у сама катушка — 14 х 12 миллиметров. Р., собранные с этими катушками, обнаруживают очень высокую избирательность, приближающуюся к избирательности суперов. В Америке и Англии сконструированы были Р., в которых настройка производится одновременным перемещением сердечников во всех контурах. Катушки с железными сердечниками применяются и в суперах, но здесь их роль значительно меньше, чем в прямых схемах.

Диапазоны волн современных вещательных Р. В виду увеличивающегося числа радиовещательных станций на коротких волнах к современным Р. предъявляется требование расширения диапазона волн в сторону коротких волн. В схемах суперов это требование выполняется сравнительно без особых затруднений; по этой причине очень значительное количество выпускаемых в настоящее время суперов дополнительно к обычному вещательному диапазону имеет коротковолновый диапазон, причем последний осуществляется не помощью дополнительного конвертера, а все детали, необ-

ходимые для его реализации, внедряются в схему самого Р. Гептодные, октодные и гексод-трйодные конвертеры прекрасно работают на коротких волнах до 16 метров и ниже. Суперы с коротковолновым диапазоном называются всеволновыми. Такие Р. выпускаются в больших количествах и в Европе и в Америке.

Питание современных Р. По характеру питания современные вещательные Р. м/б. разбиты на 5 групп: 1) Р. с питанием полностью от батареи: такое питание применяется гл. обр. в передвижных Р., а также в Р. для сельских местностей, где нет электрич. сетей. 2) Подогревные Р., питаемые от сетей переменного тока с выпрямлением (с помощью кенотронов или механич. выпрямителей) переменного тока в постоянный для питания анодных цепей и с понижением напряжения переменного тока для^ питания подогревных цепей ламп. Эти две труп- пы Р. являются наиболее распространенными в СССР. 3) Подогревные Р., питаемые от сетей постоянного тока 110 — 2,20 V. Для Р. этого типа за границей разработаны специаль-

1932 года

ные лампы с подогревным катодом, подогреваемым нитью, работающей при напряжениях в 18, 20 или 40 V. Подогревные цепи ламп при этом включаются последовательно. Высокое напряжение в этих Р. берется непосредственно от сети после соответствующего сглаживания пуль

саций в постоянном токе помощью дросселя и больших конденсаторов. 4) Группа автомобильных Р., получивших значительный количественный рост за последние годы несмотря на экономил. кризис (фигура 25, где показан рост автомобильных приемников в Америке с 1928 г. по 1933 г.). Современные автомобильные Р. полностью питаются от одной стартерной батареи автомобиля напряжением 6 V. Существует 3 метода питания анодных цепей автомобильных Р. А) От динамотора, приводимого во вращение батареей; в цепь динамо включены сглаживающие устройства и фильтры высокой частоты для устранения шумов в Р. (фигура 26). Б) От механического вибратора, преобразующего постоянный ток в пульсирующий двусторонний. Этот ток трансформируется затем помощью трансформа тора со средней точкой в ток более высокого напряжения (фигура 27). Во вторичной обмотке он выпрямляется и сглаживается кенотроном. В) От механич. вибратора и механич. (синхронизированного с вибратором) выпрямителя вместо кенотрона во 2-й обмотке высокого напряжения (фигура 28). Этот метод встретил большие трудности чисто механич. порядка в разработке, но в настоящее время они преодолены, и питание по этому способу получило широкое распространение в виду следующих его преимуществ: а) высокий кпд, около 69%, тогда как первый метод дает кпд порядка 45—70%, второй — 65%, б) компактность.

К

выс например к анодам

<5

Фигура 29.

5) Р. с универсальным питанием. Существует два вида таких Р.: А) Р. с питанием как от постоянного, так и переменного тока, Б) Р. с питанием от стартерной батареи в автомобиле и от сети переменного тока. Первые для перехода от одного вида питания на другой не требуют никаких переключений (схема питания показана на фигуре 29). В Р. этого типа применяются специальные подогревные универсальные лампы с би-филярной нитью.

Цепи подогрева включаются последовательно. Высокое напряжение 90—100 V получается от специального кенотрона с подогревным катодом, работающим по схеме однополупериодного выпряхмления. Кенотрон остается в цепи при питании как переменным, так и постоянным током; в последнем случае он сглаживает пульсации в постоянном токе. От второго анода этого кенотрона осуществляется подмагничива-ние репродуктора (фигура 29). Оба анода м. б. включены также параллельно. Общее потребление тока от сети в таком Р. — ок. 0,3—0,4 А. В последнее время в Америке выпущена новая лампа для этих Р. (тип 12 А7), которая представляет собой оконечный мощный пентод (2 W) с помещенным в него же одноанодным кенотроном. Лампа потребляет общий ток на подогрев катодов ок. 0,3 А при напряжении 12,6 V и устраняет необходимость в использовании отдельного кенотрона, позволяя значительно сокращать габариты Р. Во втором виде универсального питания применяются механич. вибратор и кенотрон, а иногда — механич. выпрямители для питания Р. в автомобиле, и тот же кенотрон или отдельный специальным переключателем переводится в схему выпрямителя, питаемого от переменного тока. Для этих приемников также разработаны специальные подогревные лампы с напряжением подогрева в 6 или 13 V.

Конструктивное оформление. Все современные вещательные Р. собираются обычно как правило в одном ящике с репродуктором и в зависимости от наличия или отсутствия устройства для электрич. граммофона все Р. собираются или в ящичке, сделанном из дерева или пластмассы, или в тумбочке. В первом случае Р. располагается в нижней части ящичка, репродуктор занимает верхнюю часть, будучи прикреплен к передней стенке против отверстия для

Новейшие заграничные вещательные Р. выпускаются в новых образцах ежегодно. Выпуск их обычно приурочивается к осенним радиовыставкам. В выпускаемых образцах применяются все те новые изобретения по радиоприему, которые появились за истекший год. В области Р. впереди всех идет Америка, затем Англия и Германия. Америка. В табл. 3 приведены данные новейших амер. Р., выпущенных за последние месяцы 1935 г. В табл. 4 отдельно приведены данные последних Р. для автомобилей. В этой и других таблицах: (ниже)

Таблица 3.—Американские Р. (1935 г.).

Фирма и название приемника	Схема	Диапазон волн В М	Промежут. частота в kHz	Питание	Лампа
RCA «Magic brain» 281.	• h · С7 · · 1бА5,2. I5 · ·	8,3-2 150	175	Перемен, ток	Стеклянная
Stewart-Warner «Ferrodyne» R-136	15:С7 --Is ·. Vddlele	14- 550	456	» »	Металлич.
Amtrican-Bosch 595	15 · с7 · Г3. 15 · · 15. Vddl3II6,5	16-2 500	456	» »	»
Midwest Deluxe.	I5. С5. Г3. I5. I5. А5. Add · Vddl3r3l3l511-5,5,5,5	4,5-2 000	456	» »	>У
Fada 190.	15 :С7. ·15. ·. VddT5l3Il5,5	12,5— 560	456	» »	у>
Примечание:. обозначает настроенный контур селекции; : — 2 контура: один приемный, другой верхний
гетеродинный в 1-м детекторе с конверсией частоты.

выхода звуковых волн. Во втором случае верхнюю часть занимают граммофонные аксессуары (диск для пластин, мотор, тормозящее устройство и устройство для автоматической смены пластин, если оно имеется). Среднюю или нижнюю часть тумбочки или одну из боковых стен шасси Р. занимает репродуктор. Рукоятки регулировки Р. выпускаются или на переднюю стенку или наверх на доску, на которой расположены граммофонные детали (английские радиограммофоны Колумбия, Марконифон). Для воспроизведения широкого диапазона частот сигнала с полнотой звучности во многих Р. применяется два или даже три репродуктора с различными частотными характеристиками. Современные американские Р. только с радиовещательным диапазоном имеют обычно 3 рукоятки настройки: рукоятка настройки на волну, регулятор громкости, комбинированный с выключателем, и регулятор тона. В европейских Р. добавляется еще переключатель диапазонов. Регулятор тона, как указано было выше, во многих Р. делается автоматическим; в этом случае и во всеволновых Р. имеется только 3 рукоятки. Почти все современные суперы имеют индикаторы настройки Р., указывающие момент настройки точно в резонанс принимаемой станции. Существует большое количество разновидностей этого индикатора: стрелочные, представляющие собой измерительный прибор, но с соответствующими надписями; оптические, изменяющие освещенность на соответствующем индикаторном стекле; катодные, представляющие собой фактически маленький катодный осциллограф с отклонением катодного пучка, и т. д. В последнее время разработана также схема, обеспечивающая при приблизительной установке рукоятки настройки Р. на желаемую станцию автоматич. настройку точно на несущую частоту принимаемой станции. Большинство радиоприемников имеет шкалы с нанесенными названиями станций и «килоциклами». Как правило все радиоприемники, помещающиеся в ящике, имеют гнезда для включения адаптера. цифровые индексы, помещенные внизу у букв и цифр, обозначающих функцию, выполняемую лампой, указывают число электродов лампы; так, цифра 3 обозначает триод, 5 — пентод, dd₃ — дуплекс — диод — триод, индекс ЗВ при цифре II — два триода по схеме усиления класса В, то же 5В — 2 пентода по схеме усиления класса В. Если стоят 2 индекса, отделенные запятой,

Таблица 4. — Новые американские автомобильные приемники.

Фирма и тип	Схема	кон туры	Питание
Majestic 66.	1бС7 1 5 V ddgl5	3/3	Вибратор—кенотрон
Zenith 462.	1 бСбз! 5 Vddgl5	3/4	То же
Studebaker Ab-206.	l5C7l5Vdd3l5	3/4	» »
Atwater Ktnt	16C7l5Vdd3Il5	3/3	Умформер
» 926.	l5C7l5VddgIl5	3/3	Вибратор—мех. выпрямитель
RCA-Vietor M-105.	l5C7Mdd6I5	3/3	Вибратор—выпрямитель
Emerson 678.	l5C7Mdd5II5	3/3	Вибратор—мех. выпрямитель
Kaddette 90.	C5.I5 .Vdd3l5k	2/4	Вибратор—кенотрон и перемен, ток

это значит, что данная ф-ия выполняется 2 лампами. Из приведенных таблиц видны следующие свойства амер. Р.: 1) использование очень большого количества ламп (до 25); 2) применение исключительно новых ламп в 1935 г. гл. обр. металлических; 3) использование в мощных каскадах в большинстве Р. пентодов; 4) включение в Р. коротковолновых диапазонов. Автомобильные Р. в большинстве имеют 5 или 4 лампы, но с использованием 2-го детектора по рефлексной схеме. На фигуре 30 приведена схема Р. фирмы «General Electric» В-52 с девизом ^<для дома и авто». Этот Р. имеет универсальное питание, позволяющее использовать его от сети переменного тока 110 V и от стартерной батареи, причем в последнем случае выпрямление высокого напряжения может осуществляться или механич. выпрямителем или кенотроном. Схема этого Р. l₅C₇M_dd5I₆.

всеволновыми приемниками; 3) использование в мощных каскадах почти исключительно пентодов с большой крутизной; 4) отказ во многих суперах от предварительного каскада высокой частоты с использованием полосного фильтра, состоящего из двух контуров. Особенно хороших результатов англичане достигли в 3-ламповых суперах. Англ. 3-ламповые суперы 1935—36 гг.

Р. имеет одноручечное управление, АРГ с задержкой. Он чрезвычайно компактен, легок, легко переносим. В нем применен динамический громкоговоритель (смотрите) без подмагиичивания. Этот Р. представляет собой конгломерат всех самых последних новинок в области радиоприема. Многоламповые ajviep. Р. очень сложны и представляют меньший интерес. Англия. Данные английских Р., выпущенных н 1935 г., приведены в таблице 5, из которой ясно, что большинство английских Р. — малоламповые суперы с числом ламп 3, 4 и 5. Несмотря на это англичане, имея чрезвычайно высокие по качеству лампы, достигли очень высокого качества в своих Р. как по чувствительности, так и по избирательности. Основные данные английских Р.: 1) использование самых разнообразных ламп новых видов; 2) отсутствие широкого увлечения многоламповыми

(табл. 5) обнаруживают исключительные данные для Р. с 3 лампами. Чувствительность их оценивается 500 —100 μΥ /м при мощности на выходе в 3W. Избирательность, определяемая отношением напряжения при расстройке Р. на 9 kHz к напряжению при настройке в резонанс, равна не меньше 10“². Отношение силы приема на основной частоте к зеркальному приему (или приему на 2-м канале) от 1 000 до 5 000; норма для больших суперов не меньше 3 000. Эти данные достигнуты благодаря высокому качеству английских ламп, применяемых в этих Р., а также благодаря использованию катушек с железным сердечником.

На фигуре 31 приведена схема другого чрезвычайно интересного Р., предложенного инж. Кокингом, с одним поворотом конденсатора. Настройка осуществляется одним конденсатором емкостью порядка 150 сантиметров без смены катушек. Схема: С₇3₃.₄. бУййз^бВ.

В этом Р: промежуточная .частота взята более высокой, чем самая высокая принимаемая частота, но близкая к ней, то есть порядка 1 700 kHz. Благодаря этому в принимаемом диапазоне нет зеркального приема и весь диапазон принимаемых частот от 150 до 1 500 kHz перекрывается одним конденсатором с контуром, имеющим диапазон 3 200 1 850 kHz (89 -i- 167 ж). Это позво лило устранить предварительную селекцию, связав антенну с контрольной сеткой преобразователя частоты помощью фильтра, пропускающего все частоты радиовещательного диапазона и срезывающего все частоты выше 1 500 kHz

Таблица 5.—Новые английские п р и е м н и к и (1935—36 гг.*).

		Диапазон
Фирма и название	Схема	волн	Питание
		в Μ
Ultra-25.	• : Css · - h ·. OIdds	200-2 000	Перемен, ток
Burton-A55.	: Cg. · h · · VddIs	200—2 000	» »
Marconiphon-223. Radio Instrument	: C7. (1. VI)dd. I5	200-2 000	Универе.
Ritz-Airflo. Wireless World Mon	: C35. I5. yddd3Ie	16-2 000	Перемен, ток
dial.	lg : C36. I5. « · · Vdds^	16-2 000	» » Универе.
CAC Austin Super			Перемен, ток
Six.	• *· C35. 15 · · Vddg. Q3I5	16—2 000
Pye SE/AC.	lg : C35 · · I5 · · 0Idd5	200-2 000	» ь Металлич. выпрямит.

Большие трудности встретились в конструкции промежуточного усиления в этом Р. при принятой в нем частоте. Вопрос удачно разрешен применением буферной триодной лампы с обратной связью, дающей очень хорошие результаты в этой схеме по чувствительности и по избирательности. Интересной особенностью Р. является между прочим приводит к большой шумливости Р. в отсутствии приема станции, и пожалуй здесь можно указать как на недостаток Р. — на отсутствие автоматически действующей стихой настройки», широко применяемой в аналогичных англ, приемниках. 3) Промежуточная частота в приемнике 2 700 kHz, причем для того чтобы меша-

использование нш выходе лампы со сдвоенными пентодами по схеме усиления класса В. Германия. Данные Р. германской фирмы «Теле-функен», выпускающей наилучшие Р. в Германии приведены в таблице 6. Для сравнения приве дены данные для 1934 и 1935 гг. Характерные особенности германских Р.: 1) широкое применение новых ламп в суперах и прямой схеме, 2) использование на выходе почти исключительно пентодов, 3) введение в новые Р. коротковолновых диапазонов. В общем германские Р. имеют по сравнению с английскими еще меньшее количество ламп, что вызвано спросом в Германии на дешевые Р. На фигуре 32 приведена детальная схема одного из лучших по качеству германских приемников «Германия» фирмы «Телефункен» (табл. 6). Особенности этого Р., дающего очень хорошие результаты приема отдаленных станций даже при применении комнатной антенны, следующие: 1) Широкий диапазон волн с включением коротковолнового диапазона. 2) Очень совершенное устройство автоматич. регулятора громкости, обеспечивающего на выходе полную мощность при входящем напряжении 10μV. Это ющие передатчики, работающие на частоте, совпадающей с промежуточной, не проникали в промежуточную часть Р., на входе включен пропускающий фильтр, к-рый отверткой можно в точности настроить на мешающую частоту. При приеме коротких волн каскад высокой частоты апериоди-чен, и сигнал помощью конденсатора непосредственно передается на сетку лампы. Гетеродинная часть гексодного преобразователя генерирует вещательные и короткие волны, причем при переводе на коротковолновой диапазон 2-я сетка переключается непосредственно на коротковолновые катушки. Гексодная лампа в промежуточном усилении собрана по схеме пентода, анод ее присоединен к катоду, 4-я сетка использована в качестве анода. В качестве детектора использована лампа диод—триод, т. наз. б и н о д. Р. имеет оптический указатель настройки и плоскую наклоненную шкалу настройки с несколькими вертикальными шкалами с нанесенными названиями станций, вдоль которых передвигается наклонный указатель. Р. выпускается в двух вариантах: в ящике и в тумбочке в составе радиограммофона.

Р. профессиональных категорий. Р. этих категорий переносного и полупереносного типа — судовые, военные, авиационные, экспедиционные, неленгшгорные и др.—&а последние годы самостоятельных усовершенствований принципиального характера почти не получили. Все сделанные в них усовершенствования заключаются в перенесении в них большинства методов, развитых в вещательных Р., как то: применение суперных схем, одноручечное управление, исполь-

Т а б л. 6.—II овей щ ие германские Р. фирмы «Т е-л е ф у н к е н»

(1934, 1935, 1936 гг.).

Тип или название	Схема	Промеж. частота kHZ	Питание
Meistersuper.	1934-1935 гг. : Сзв. (1. УГ6Т5	468	Перемен, и пост, ток
Германия.	1в : Сб · 1б · ·	127	То же
Т-512.	1935-1936 гг. . V5I5		Перемен, ток и уни
Т-523.	I5V5I5	_	вере. питание То же
Т-543.	: Сзв · · ‘5 · VddT5	468	Только перем. ток
564.	: Сзв. Ь · · Vddl5I5	129	То же
564.	: Св. I5 · · Уd(B5I5	129	Универе, питание
586.		463	Перем. ток

зование новых ламп, АРГ и АТК, экономичность питания по методам, принятым в вещательных Р. Вещательные методы конструирования Р* постепенно проникают и в стационарные Р. узлового назначения. В связи с изменениями, происшедшими в распространении коротких фирма «Bell system» для коммерческих Р. разработала специальный тип подогревных ламп. 2) В современных Р. используется метод одноручечной настройки и смена катушек помощью переключателя теми же способами, которые применяются в широковещательных Р. 3) В эти Р. проникло

Фигура 32.

волн в последние годы, вызванными уменьшением солнечных пятен (прохождение пятен через минимум в 1933 и 1934 гг.), к современным Р. коротких волн предъявляются требования расширения диапазонов волн с 10—45 метров до 14—100 м, более частой смены волн и их большего количества для поддержания надежной связи в течение суток. Вместе с тем развитие схем привело к применению значительного количества всякого рода дополнительных батарей в этих Р. Все это заставило применить в невых узловых коротковолновых Р. следующие усовер-шенствования, заимство-L7--------- ванные из техники веща-

Лу Idem.

-Tgr

1Н-

Об

Усилитель промежуточна частоты

Пишущее

Нр~

тельных Р.: 1) Применение подогревных ламп, накал которых поддерживается буферной машиной переменного тока, гарантирующей большую устойчивость и постоянство напряжения подогрева. Подогревные лампы позволили в значительной степени упростить проблему питания в этих Р. при современных схемах АРГ, треб}чощих при применении батарейных ламп большого количества вспомогательных батарей. При применении подогревных ламп также значительно упрощаются схемы гетеродинов, обеспечивающие при применении одной лампы тот же эффект, какой при батарейных лампах м. б. получен лишь при двух лампах, с применением буферной лампы для связи детектора с гетеродином. Кроме того подогревные лампы как правило имеют лучшие параметры, что позволило сократить число ламп в Р.этих категорий. Америк.

Т. Э. Доп. т. большинство новых ламп, уже давно применяемых в радиовещательных Р. pj 200 ш

По этим принципам построены новые Р., выпущен?’ые в 1935 г. в

Германии. В 1933 г. аналогичные Р. выпущены были в Америке для узлов коммерческой связи, а также для аэропортовых узлов. Из усовершенствований самостоятельного значения, сделанных в этих Р., можно указать на следующие: 1) Введение в эти Р. тоновой селекции, допускаемой благодаря повышению стабильности частоты электромагнитных волн, излучаемых современными коротковолновыми передатчиками. Полоса частот. этих фильтров берется порядка 1 kHz. 2) Увеличение предварительной селекции и увеличение усиления каскадов высокой частоты на частоте сигнала в результате применения пентодов высокой частоты. 3) Развитие методов т. н. системы «диверсити», то есть приема ст нескольких антенн, расставленных на расстояние не меньше одной длины волны. По этому вопросу имеется очень много предложений, которые сводятся к упрощению приемных устройств для этой цели. На фигуре 33 показана схема, предложенная в 1931 г. Куксенко, по которой прием с разнесенных антенн осуществляется при одном комплекте усилительных устройств промежуточной частоты и устройств пишущего приема с ограничением и введением фиксированного тока для всех антенн. Эта (хема обеспечивает в каждый данный момент прием только с одной антенны; если прием на этой антенне выпадает из-за замирания, специальным регулятором вводится одна из двух других антенн, на которой прием происходит

22

З⁴

Фигура 33.

с полным эффектом. Достигается это применением для целей регулирования специальных частот F_lt F2 и i^₃, лежащих выше звуковых частот, модулирующих детекторные лампы в устройствах, осуществляющих прием с отдельных антенн. Каждая из этих частот, будучи усилена, регулирует усиление не своего входного устройства, а двух других. Достигается это применением схемы регулятора, показанной в нижней части фигура 33. Преимуществом этой системы является также: 1) применение одного гетеродина в коротковолновом диапазоне, 2) возможность одноручечного управления всего устройства в целом, 3) многократное использование не только специальных антенн, не имеющих резко выраженной настройки на одну волну, как система америк. антенн ромбовидного типа, «бродсайт» антенны и т. д., но и лучевых антенн, отдельные диполи которых рассчитаны для определенной длины волны. Такой прием в Германии реализуется в диапазоне, отличающемся на 10% в обе стороны от основной волны, в различных направлениях в горизонтальной плоскости. Для этой цели ‘применяется специальное устройство связи с применением ламп. За последние годы широко развиты специальные отрасли радиоприема: телевизионные Р., а также и радиоприемники ультракоротких волн (смотрите) для различных диапазонов волн.

О схемах и конструкциях Р., принятых в СССР, см. Техника высокой частоты.

Лит.: Куксенко П.и цр., Заграничные вещательные приемники и лампы, сб.^ М., 1935; Rawlinson, The Reception of Wireless Signals in Naval Ships, «Exper. Wireless a. Wireless Engineer», L., 1934, v. 11, 128; Goldsmith A., Conditions Necessary for an Increase in Usable Receiver Fidelity, «Proc. of Inst. Radio Engineers», 1934, v. 22,1; К a a s, Some Notes on Adjacent Channel Interference, ibid., 1934, v. 22, 3; Fischer H., New Airport Receivers; Reichle W., A Highly Selective Weather and Hoa-con Radio Receiver for Airplane Use, «Bell Laboratories Record», 1934, v. 12, 9; M6gel H., t)ber neuzeitliche Anforderungen an die Verkehrsanlagen fiir den kommer-ziellen Kurzwellenbetrieb. Anforderungen an die Emp-fangsanlagen, «Telefunken-Ztg», 1934, Marz, 66; Hanley G., High-Fidelity Receivers, «Radio Engineering», 1934, v. 14, 3, 4, 5; Polkinghorn T., Short Wave Transoceanic Telephone Receiving Equipment, «Proc. Radio Club of America», 1932, v. 9, 11, Dec.; Cocking W., The Lattery Single Span Receiver, «Wireless World», 1929, v. 34, 22; Owen Harries J., The Midget Superheterodyne, ibid., 21; Kammerloher J., Die Theorie der Mish-Hexode, «Hochfrequenztechnik», 1934, В. 43, Η. 5; C u t t i η g F., Gates H., Some of the Problems of Motor-Car Radio Design, «Radio Engineering», 1934, v. 14, 1; L e о p о 1 d J., Die Siruferspule, «Funk», 1934, H. 8; Morris A., The Interference of Electrical Plant with the Reception of Radio Broadcasting, «Proceedings of the Wireless Section», 1934, v. 9, 25; Co-1 e b г о о k F., A Study of the Possibilities of Radio Frequency Voltage Amplification with Screen-Orid and with Triode Valves, ibid.; Muhlemann M., Looking ahead in Receiver design, «Radio Engineering», 1935, v. 15, Л; Cruse A., ibid., 1935, v. 15, 10. П. Куксенко·
