Ростверк

Р0стверк, искусственное основание, при меняемое при сравнительно слабых грунтах и служащее; 1) для равномерного распределения давления фундаментов на грунт или для распределения этого давления на ббльшую площадь (простой Р.); £) для равномерной передачи давления сооружения посредством свай на материк или на слабый грунт путем его уплотнения (свайный Р.). В отношении материалов, из которых строят Р., различают Р. деревянные, бетонные, железобетонные.

Кдеревянн ы м Р. предъявляется требование, чтобы они во всех случаях были покрыты подземными или другими (речными, озерными и т. и.) водами не менее чем на 31) см, считая от верхнего края Р., т. к. подвергающееся попеременно действию воды и воздуха дерево очень быстро сгнивает и разрушается. В виду этого деревянные Р. не следует устраивать в тех случаях, когда может иметь место случайное значительное понижение подземных вод, например вследствие устройства глубокого дренажа местности, канализации и других работ. Р. в качестве основания служит: а) для равномерного распределения давления на грунт, неодинаковый но своему сопротивлению, и тогда Р. имеет одинаковую ширину с фундаментом (фигура 1), б) или для равномерного распределения давления на ббльшую площадь грунта для умень-

Фигура 1. Фигура 2.

шения удельного давления на грунт, и тогда Р. шире подошвы фундамента (фигура 2). Устройство Р. в последнем случае диктуется невозможностью уширения самого фундамента до необходимых размеров или невыгодностью по сравнению с устройством Р. такого уширения, требующего б. или м. значительного углубления фундамента. Деревянный Р. под фундаментами здания (фигура 1) состоит из деревянных поперечин, уложенных широкой стороной вниз поперек выравненного фундаментного рва, прогонов, уложенных вдоль рва поверх поперечин, и полового настила. Поперечины имеют размеры от 16 х 20 до 24 х 30 сантиметров (в среднем 20 х 26) и расположены в расстоянии 1,0—1,5 метров друг от друга. Прогоны берут обыкновенно размерами от 20 х 26 до 24 х 28 сантиметров (в среднем 22 х 28) и располагают в расстоянии 0,60—1,0 метров друг от друга, а иногда и ближе. Для соединения прогонов с поперечинами в последних делают врубки глубиной 5—7 см, в которые и насаживают прогоны без всякого их ослабления. Стыки прогонов располагают над поперечинами и соединяют между собой или косым зубом или же впритык при помощи накладок и болтов. Половой настил сооружают из толстых досок толщиной 8—10 сантиметров и шириной 25—30 сантиметров и крепят к прогонам при помощи деревянных нагелей. Крайние прогоны располагают в расстоянии ок. 20 сантиметров or

wo — f-то —f — во —ψ— во —J

торцов поперечин, а половой настил укладывают с напуском в 6—8 сантиметров за края крайних прогонов. До укладки полового настила промежутки между поперечинами и прогонами заполняют щебнем, глиной или песком и плотно утрамбовывают; щебень иногда поливают раствором. В углах (фигура 3) Р. устраивают так, чтобы прогоны под одной стеной служили поперечинами для Р. под другой стеной, причем Р. под поперечными стенами располагают над Р. под продольными стенами. Высота расположения поверхностей половых настилов ростверка под теми и другими стенами должна разниться на целое число рядов кирпичей для правильного расположения горизонтальных швов во всех местах кирпичной кладки фундаментов. Когда ширина деревянного Р. превышает ширину фундамента (фигура 2), то Р. подвергается в поперечном направлении изгибу, вследствие чего рекомендуется располагать прогоны внизу, а поперечины—поверх прогонов, чтобы опорные реакции на крайние прогоны были восприняты не только половым настилом, но и поперечинами; в этом случае половой настил, уложенный по прогонам, располагают в промежутках между поперечинами. Брусья для деревянного Р. могут быть заменены сосно-

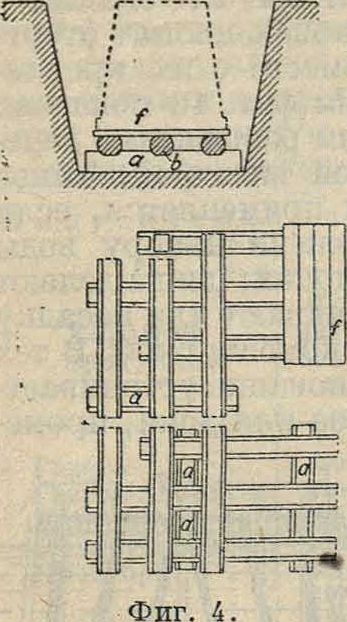

выми бревнами дпам. 27—32 см, отесанными на два канта. На фигуре 4 показан такой Р. под фундаментом здания; здесь: а—поперечины, укладываемые по ватерпасу на дно фундаментных рвов; 6—прогоны в 3 ряда в расстоянии около 0,55 метров друг от друга; врубки в поперечинах—в ¹/_i дерева и меньше; /—половой настил из 7—8-с.м досок, прибиваемых к прогонам 15-см брусковыми гвоздями; в плане показано:

а) соединение Р. в углах,

б) соединение Р. в крестовинах (где к продольной стене примыкает поперечина). При постройке деревянных Р. следует учитывать, что Р.‘ образуют собою как бы готовый дренаж почвы под фундаментами .могущий вызвать понижение подземных вод и течение последних вдоль Р.,что в свою очередь может повлечь за собой размыв грунта под фундаментами и осадку сооружения. Пользоваться деревянным Р. возможно только при сравнительно хороших грунтах; в противном случае приходится прибегать к свайным основаниям с Р. на сваях. В сухих грунтах деревянный Р. с успехом заменяется основанием в виде железобетонной плиты (фигура 5 и 6), допускаго-

РазреэпоММ to

Фигура 5.

ФПГ. 6.

щей сравнительно большие выступы в стороны от фундамента и не требующей соблюдения условия, предъявляемого к деревянным Р. в отношении их постоянного пребывания в воде (смотрите Фундаменты и основания).

Р. на сваях распределяют давление сооружения между отдельными сваями, передающими его материку. Р. устраивают по головам свай, забитых частоком, в тех случаях, когда грунт очень сжимаем или расстояние между сваями велико, а материал, из которого бутится фундамент, мелок. В конструктивном отношении Р. на сваях отличается от опи-

¹-tS~7 us

Фигура 7.

Фигура 8.

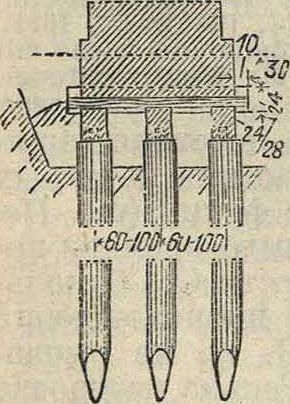

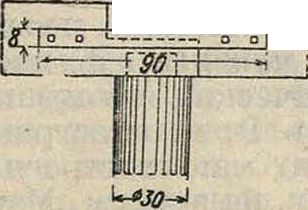

санного выше Р. тем, что основан на сваях, а не покоится на земле, как тот. Ростверки на сваях под фундамент здания устраивают сл. обр. На фигуре 7 представлен деревянный из брусьев ростверк на сваях под фундамент каменного здания. Прогоны имеют сечение 24 х 28 сантиметров и насажены своими гнездами на шипы, нарубленные на головах свай. Соединение прогонов между собой показано на фигуре 8. Поперечины имеют размеры 20 х 24 сантиметров и соединены с прогонами врубкой в поперечины глубиной 5—7 см. Между поперечинами настилается дощатый пол толщиной 8—10 ем, прикрепляемый к прогонам

Фиг. деревянными нагелями. Пол выступает за края прогонов на 10— 15 см.Относительно расположения Р. в пересечениях (фигура 9) остаются в силе те же правила, которые были указаны при рассмотрении деревянных Р. На фигуре 10 изображен деревянный Р. на сваях из 27—32-см бревен, отесанных на два канта; Р. предназначен под фундамент каменного строения; а—поперечины, насаженные на шипы свай, Ь—прогоны, уложенные во врубки в ¹/₁дерева, сделанные в поперечинах; с—пол из 6—7-см досок, прибитых к прогонам гвоздями. Для разбивки свай на дне котлована намечают кольями крайние сваи рядов и натягивают причалку, по направлению которой назначают остальные свай ряда. При забивке свай без водоотлива разбивка делается на подмостях. Для достижения прямолинейности ряда свай забивают сначала две крайние сваи ряда, прикрепляют к ним с боков две схватки, меяеду которыми забивают остальные сваи. Для правильного направления сваи ее зажимают, как показано на фигуре 11. Когда несмотря на тщательную забивку имеет место отклонение свай от назначенного им положения, приходится укладывать па сваи насадок, как показано на фигуре 12; если шип при-

Ви

Фигура 10.

Фпг. 11. Фигура 12.

холится у самого края сваи, его не нарубают вовсе, а голову сваи спиливают на высоте шипа; если свая совершенно вышла из ряда, то к ней приделывают подмог у.

Бетонные Р. н а сваях в фундаментных рвах состоят из плиты трамбованного бетона, насаженной на 0,20 метров на сваи осно-

вания. Толщина бетонной плиты (фигура 13) -определяется по ф-ле

где р—нагрузка в килограммах /ж²; I—расстояние между продольными крайними рядами свай в м; а—допускаемое напряжение на изгиб бетона в килограммах/см². Если по местным условиям требуется применение пшунтовых рядов, то бетонный

Фигура 13. Фигура .14.

Р. под здание сооружается след. обр. (фигура 14). Забивают по краям фундаментных рвов или котлована шпунтовые ряды т из коротких 6-е.ад шпунтовых досок и расчищают дно от мусора и земли настолько, чтобы спиленные под один горизонт головы свай возвышались над дном на 0,20 метров после этого кладут между сваями и поверх их бетон, доводя его до требуемой высоты; бетон трамбуется в толще 0,20 ж. Фрик рекомендует толщину бетонного Р. делать не менее 0-,75 ж; во всяком случае над головами свай толщина бетонного слоя должен быть не менее 0,30 метров Состав бетона для Р. обыкновенно берется: 1 ч. портландского цемента, 272—3 ч. песка и 6—8 ч. гранитного или плитного щебня (кирпичный щебень, как неудовлетворительно выдерживающий действие сырости, непригоден). Бетонные Р. хорошо связывают головы свай, очень прочны и устраиваются очень просто и быстро.

Под инженерные сооружения Р. на сваях строят след. обр. Сваи обычно перекрывают насаженными на них прогонами, на которых лежат своими врубами поперечины и половой настил. Однако помимо этого нормаль ного расположения существуют другие способы расположения и крепления частей Р., как это наир, видно на фигуре 15; здесь прогоны, расположенные поверх поперечин, скрепляются с ними железными болтами, а со сваями— железными хомутами; половой настил отсутствует, а головы свай вместе с их креплениями забетонированы. На фигуре 16 показано соединение работающих на растяжение деревянных свай с деревянной насадкой. Такое же соединение со сваями применяется, если сооружение м. б. подвержено напору воды снизу, наир, в шлюзах и доках; шипы делают сквозные и сверху расклинивают или насадку связывают со сваями при помощи скоб. В тех случаях, когда свайное основание устраивается для поддержания шлюза или дока, проме-

Фигура 16.

Фигура 17.

жутки между головами свай заполняют мятой глиной, а Р. покрывают сплошным настилом шпунтовых досок. На фигуре 17 показан железобетонный Р. на железобетонных сваях.

Лит.: Брилинг С. Р., Формулы и таблицы для расчета ишкен. конструкций, ч. 1 и 2, 3 изд., М., 1931; Д м о х о в с к и и В. К., Курс оснований и фундаментов, М.—Л., 1927; Курдюмов В; И., Краткий курс оснований и фундаментов, 3 изд., СПБ, 1902; Стаденко В., Части здапий, 8 изд., М.—Л., 1930; Справочник для инженеров строительной специальности, М., 1928; W i 1 1 m a η n L. u. Z s с h о k-k e C., Der Grundbau, Handb. d. Ing., B. 3, 4 Aufl., Lpz., 1906; Franz i us О., Der Grundbau, Hand-bibliothek 1. Bauingenieure, hrsg. v. R. Otzcn, T. 3, B. i, B., 1927; В ren песке L.—L ohmeyerE, Der Grundbau, В. 1, 4 Aufl., B., 1927; E s s e 1 b о r η K., Lehrbuch des Hochbaues, В. 1, 8 Aufl., B., 1923; H e t-zell G. u. Wundram C., Die Grundbautechnik u. ihre mascliinellen Hilfsmittel, B., 1929; Frick О., Handbuch der Steinkanstruktionen, В., 1927: Handb. f. Eisenbetonbau, hrsg. v. F. Emperger, 3 Aufl., B. 3, B., 1922; B e n z e 1 M., Der Grundbau, 5 Aufl., Leipzig, 1921; Liiekemann II., Der Grundbau, 2 Aufl., B., 1913; Co lb erg O., Handb. f. Eisenbetonbau, B. 3, 3 Aufl., Berlin, 1922; Μ о r s c h E., Der Eisenbetonbau, B. 1—2, 6 Aufl., Stg., 1923—29; Jacoby, Bereclinung von Pfahlgriindungen, «Oest. Wochenschrift f. d. offentl. Baudienst», V., 1909; Jacoby, Be-rechnung von Pfahlgriindungen, Lehrbuch d. Deutschen Gesellschaft f. Bauingenieurwesen, B., 1925; S c h u 1-t z e, Pfahlrostberechnungen, «Zentralbl. f. Bauverwal-tung», Berlin, 1926; Buchwald, Die Bereclinung von PfahlrostgrQndungen, «Deutsche Bau-Ztg.», Berlin, 1915; Henkel, Zur Bereclinung d. Pfahlroste, ibid., Berlin, 1918; N c u f e Id t, Pfahlgrundungen mit Holzeisenbetonpfahlen, «Zentralbl. fur Bauverwaltung», Berlin, 1914. С. Брилинг.
