Рубильник

Рубильник, рубящий выключатель (смотрите), служащий для размыкания и замыкания электрич. тока в цепях низкого напряжения. В зависимости от количества одновременно замыкаемых проводов различают одно-, двух-и трехполюсные Р. Трехполюсный Р. (фигура 1) состоит из трех медных ножей, повертывающихся около осей в нижних контактных пластинах. Верхние 3 конца ножей жестко сое-

динены траверсой из изолирующего материала. На траверсе насажена рукоятка. Ножи врубаются в пружинящие контакты и удержи-

ваются в последних трением.

Нижние и верхние контакты Р. укреплены на плите (мраморной или шиферной) медными проходными болтами, служащими одновременно для присоединения к ним кабельных наконечников проводов.

Плита делается и железной, но тогда между токоведущими частями Р. и доской прокладывают изолирующие пластины и трубки. Р. может быть выполнен для присоединения проводов спереди доски. Р. для установки на лицевой стороне щита выполняют без плиты. В таблице даны размеры трехполюсных Р. до 550 V и для сил тока 60—1 500 А.

Размеры трехполюеных рубильников ВЭО (в миллиметров).

Сила тока в А	а	b	d	е	f	д в дм.	h	i	к
60	50	80	200	35	55	⁵/te	15	185	190
100	60	100	230	40	65		20	210	230
200	70	120	275	50	75	Va	25	240	270
350	80	140	310	60	85		25	270	310
600	100	180	385	80	110	Vs	25	340	400
1000	120	220	460	100	140	Vis	30	420	500
1 500	140	260	530	120	170	V/s	35	500	600

Во избежание появления продолжительной вольтовой дуги между ножом и пружинящим контактом Р. во время выключения и для

предохранения главного ножа от ее воздействия применяют Р. с мгновенным выключением. Благодаря быстрому отключению контакты Р. ие подвергаются скорому изнашиванию, а в месте

разрыва контактов не образуется заметного количества металлических паров, ухудшающих условия гашения дуги. Р. с мгновенным выключением применяются в цепях постоянного тока, которые являют ся наиболее неблагоприятными в отношении образования вольтовой дуги.

На фигуре 2 изображен двухполюсный Р. с мгновенным выключением. Последнее осуще ствляется при помощи двух вспомогательных ножей, скользящих по внешней боковой стороне пружинящего контакта. Вспомогательные ножи соединены с главным ножом пружинами. При отходе главного ножа из пружинящего контакта обе пружины натягиваются, и как только сила натяжения пру-

Фигура з. жины превысит сопротивление трения вспомогательных ножей о пружинящий контакт, вспомогательные ножи выскакивают, быстро разрывая образующуюся дугу. Вспомогательные ножи вследствие допускаемой большей плотности тока для них имеют значительно меньшие размеры, чем у главного ножа, и устроены так, что легко м. б. заменены новыми. Р. с мгновенным выключением строят в СССР одно-, двух- и трехполюсными для сил тока 25—600 А и до 550 V.

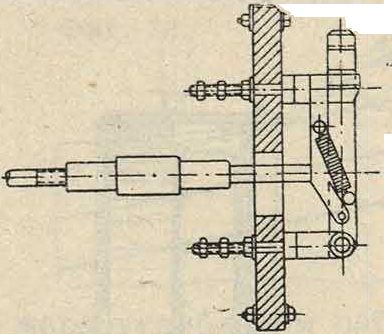

Для защиты обслуживающего персонала от дуг, могущих образоваться при выключении и от прикосновения к частям Р., находящимся под напряжением, Р. снабжаются защитными кожухами из изолирующего материала. Р. с защитным кожухом, установленный на лицевой стороне распределительного щита, портит внешний вид щита, кроме того условия гашения дуги под кожухом менее благоприятны. Поэтому предпочтительнее токоведущие части Р. помещать сзади щита. На лицевой же стороне щита устанавливают привод для оперирования Р. На фигуре 3 изображено подобное исполнение Р. Доска Р. крепится к железной конструкции щита, на фигуре не показанной. Ножи Р. соединяются с рычажным приводом железной тягой, пропу

щенной через панель щита. В таком исполнении Р. строят в СССР одно-, двух- и трехполюсные и 100—4 000 А при 550 Y.

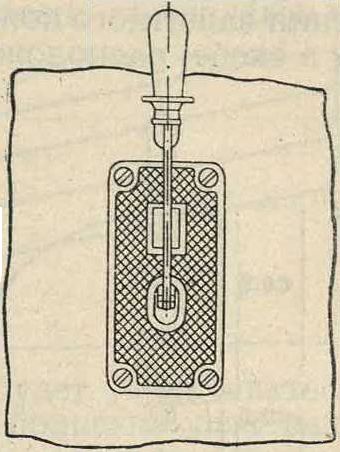

На фигуре 4 изображен однополюсный Р., у которого поворотный пункт не является токоведущим. Оперирование таким Р. производится только под напряжением, но не под током.

На фигуре 5 изображен однополюсный переключающий Р. (переключатель). Ток, подведенный к контакту, около которого повертывается нож, идет через нож к верхнему или нижнему контакту в зависимости от того, в который контакт врублен нож. При применении защитного кожуха рукоятка Р. крепится в скобе, расположенной снаружи кожуха.

t~l	о
	1
	I	-
	L
V
		-

При повертывании скобы повертывается нож, жестко с ней соединенный. Во избежание коротких замыканий (вследствие появления устойчивой вольтовой дуги) нижние контакты в переключателях не должны употребляться для выключения под нагрузкой. Подобный переключатель м. б. выполнен для переключения без перерыва тока. В этом случае предусматриваются два ножа, жестко соединенные между собой и расположенные один относительно другого под тупым углом с таким расчетом, чтобы первый нож врубился в пружинящий контакт до того, как второй нож выйдет из контакта. В цепях до 250 V нашими Р. можно выключать полный рабочий ток, равный номинальной силе тока рубильника при полном рабочем напряжении. В цепях 250—500 V Р. можно выключать полный рабочий ток при следующих условиях. При постоянном токе 550 V полный рабочий ток м. б. выключаем лишь в цепях с противоэдс, папр. в цепях шунтового электродвигателя параллельно работающих динамомашии и аккумуляторных батарей, так как между контактами Р. в момент выключения не может возникнуть напряжение, достаточное для поддержания сколько-нибудь мощной дуги. Для цепей, не имеющих противоэдс (осветительная сеть), предельные силы уоков выключения должны быть значительно ниже: до 10—25% номинальной силы тока Р. Цепи с индуктивной нагрузкой или вовсе избегают выключать Р., устанавливая для этой цели воздушные автоматические выключатели, или выключают Р. возможно минимальные силы тока, вводя для этого в цепь реостаты.

При переменном токе допускается выключение цепей под полной нагрузкой и при полном напряжении, однако за исключением сильно индуктивных цепей (тихоходные асинхронные электродвигатели). Отклонение Р. асинхронных двигателей должно производиться при замкнутых кольцах якоря, равно как и отклонение трансформаторов на сторона высокого напряжения должно происходить при включенной на сеть обмотке низкого напряжения, так как в противном случае рубильником пришлось бы отключить индуктив ный ток под напряжением значительно выше рабочего напряжения. При переменном токе низкого напряжения нет надобности в мгновенном выключении, так как переход эдс через нулевое значение, совершающийся за период выключения несколько раз, создает весьма благоприятные условия для гашения дуги, а потому процесс выключения может происходить более замедленным темпом, чем при постоянном токе. Отказ от мгновенного выключения имеет за собой еще то основание, что большинство цепей содержит самоиндукцию, а мгновенное отклонение таких цепей вызывает сильные перенапряжения, могущие пробить изоляцию проводников. Тем нс менее в цепях переменного тока для небольших мощностей устанавливают рубильники с мгновенным выключением. Последние лучше приспособлены для обслуживания неквалифицированным персоналом, так как самый механизм их гарантирует, что процесс выключения не будет происходить с недопустимой медленностью. Преимущества же немгиовениого выключения при малых силах тока не име^:ют сколько-нибудь существенного значения. Необходимым условием для хорошего действия Р. является: плотное прилегание ножа Р. к внутренним боковым поверхностям пружинящего контакта; достаточная площадь соприкосновения контактов для того, чтобы t° контактов и остальных частей Р. не превзошла установленных границ (смотрите Выключатель). В распределительном устройстве Р. устанавливают так, чтобы образующаяся дуга не могла причинить вреда другим аппаратам и не могла повести к коротким замыканиям, имеющим место, когда металлические части распределительного устройства располагаются слишком близко над Р.

Лит.: Л ю т e р Р. А., Электрич. силовые установки, Л., 1926; Поярков Μ. Ф., Электрич. станции городские и фабрично-заводские,М.—Л.,1930; Сушкин Н. И. и Г л а з у н о в А. А., Центральные электрич. станции н их электрическое оборудование, 2 издание, М.—Л., 1929. А. Попов.
