Румб

Румб, линии местности, угол между направлением линии местности и ближайшим к нему направлением меридиана (на N или S), считаемый от направления меридиана, вправо или влево, до направления на предмет, от О до 90°. Р. всегда—острый угол (фигура 1). Из самого определения Р. видно, что во.всех четырех четвертях может встретиться Р., одинаковый по абсолютной величине, поэтому для полного определения Р. линии к градусной величине его прибавляется название этого направления относительно, стран света. Для.дан ного чертежа, как это видно из фигура 1, будем иметь

ΝΟ:ρ, или СВ:^!; S V:e3, пли Ι03;ρ₃;

SO :ρ₂, или ΙΟΒ:ρ₂; NW:t₄, или 03:ρ₄.

В геодезии различаются Р. прямой и обратный; различие между ними заключается только в названии, градусная же величина этих Р. одна и та же, потому что прямой Р. изме-•ряется в начальной точке А направлением на конечную В, а обратный—в конечной направлением на начальную А. Например если прямой Р. данного направления АВ N0 : 20°, то обратный—SW : 20° (фигура 2).

Р. определяется по буссоли инструмента, которая имеет специально построенное румбич. кольцо, а именно: вся окружность кольца разделена на четыре равные части, подразде

ленные на градусы и полуградусы от 0 до 90°, причем нулевые деления поставлены у концов одного диаметра; деления 90° поставлены по концам другого диаметра, перпендикулярно к первому; подпись делений идет через 10°, от концов диаметра 0^q0° вправо и влево от О до 90°. Отсчет Р. по кольцу возможно делать с точностью до 15, деля наглаз пополам наименьшее деление шкалы в 30. Отсчитывание Р. по буссоли производится след, обр.: диаметр 0°0° направляется на предмет посредством визирования трубою или диоптром, коллимационная плоскость которых совпадает с диаметром 0°0° (направление на предмет);

дают стрелке успокоиться; отсчитывают число градусов по концу стрелки, ближайшему к предмету, на который визировали, и по положению стрелки определяют название румба (направление меридиана). Определенный таким образом Р. называют магнитным Р. шсли принять во внимание величину склонения магнитной стрелки в данное Цремя, то от магнитного Р. можно перейти к истинному Р. Для построения планов необходимо иметь Р., точность отсчета которых соответствовала бы и точности измерения угла, что невозможно получить непосредственно по буссоли вследствие изменения склонения магнитной стрелки и грубого отсчитывания Р. по кольцу бус-

соли. Для перевода магнитных Р. в истинные необходимо знать склонение магнитной стрелки (фигура 3) в данное время в данном месте, считая склонением отклонение сев. конца магнитной стрелки от истинного меридиана, и пользоваться следующим правилом: если склонение восточное, то при Р. N0 и S VV истинный Р. равен магнитному плюс -склонение, при Р. NW и SO истинный Р. равен магнитному минус склонение. По имеющейся зависимости между азимутом и Р., а также между азимутом и внутренним углом полигона, можно получить путем вычислений Р. через азимут· в .полном соответствии с точностью измеренного угла. Действительно из фигура 4 видна зависимость между азимутом и Р.:

Азимут а,.. СВ : ei

» а₂.. 180° -е-2=ЮВ : 02

^{5> а}з.. 18Э°+<>з=ЮЗ : ί>3

^ ^а4. 360°4-£?4 ⁼ СЗ : @4

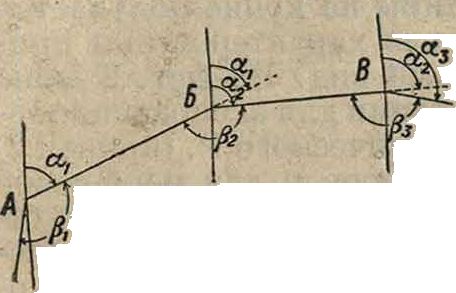

где а_г, а₂, а₃ и а₄—азимуты направлений, а θιΑ 82, 8з “ Si—градусная величина Р. тех же направлений. Между азимутами и внутренними углами полигона существует следующая геометрия. зависимость (фигура 5). Если имеем некоторую сторону многоугольника на местности АБ, ее азимут а_1; определен-Фигура 5. ный в точке А инструментом, азимут а₂последующей линий БВ и если при точках А, Б и В измерены внутренние углы fit, β2 “ βз, ^И т. п., то, как видно из чертежа (фигура о),

^а2^=а1"Ы80® — β₂^α3=^α2+180°-β₃ Π Т. Д.,

т. ё. азимут а₂ линии последующей равен азимуту а₄ предыдущей плюс 180° минус угол β₂, вправо по ходу лежащий, или азимут линии

последующей равен азимуту линии предыдущей плюс 180° плюс угол, влево по ходу лежащий. Вычислив азимуты через внутренние углы, возможно получить для каждого азимута Р. сторон с точностью измеренного внутреннего угла. По вычисленным указанным способом Р.производится накладка полигонов (составляется план), называемая в геодезии «накладка по румбам».

Для контроля в поле измеренных внутренних углов полигона существует нек-рая геометрия. зависимость между Р. двух смежных сторон, заключающаяся в следующем (фигура 6): 1) если линии имеют одинаковые направления (СВ и СВ), то угол β₁ между этими двумя направлениями (астролябический, то есть меньший 180°) равен 180° минус разность Р.: /?₁=.180°— (о₁ — о₂); 2) если линии имеют противоположные направления (СВ и ЮЗ), то угол β₂ между ними равен разности Р.: β₂=ρ₄ — ρ₂; 3) если линии имеют направления с разными вторыми буквами направления (СВ и СЗ), то угол правей 180° без суммы Р.: /9₃=180° — — (ρι4-ρ„) и 4) если названия Р. направлений отличаются первыми буквами (СВ и ЮВ), то угол β_ι равен сумме: β_ί=ο₁+ρ₂. Контроль астролябического угла румбами производится в каждой вершине обходного полигона; он гарантирует от грубых просчетов, в Платон.

Лит.: см. Репер.
