Спортивные сооружения
Спортивные сооружения, сооружения, предназначенные для спорта. Наиболее изученными являются С. с. общественного и коммунального строительства, обслуживающие главы, обр. возрастную группу 18—45 лет. Для расчета необходимой земельной площади для С. с. берется 9 м2 на физкультурница. Количество населения в возрасте 18—45 лет принимается в 44% от общего количества населения. Из этого количества резервируется площадь по расчету на вовлечение населения в физкультурное движение в размере 50%. Расчет земельной площади для прочих возрастных групп производится аналогичным образом. Дошкольный возраст (0—7 лет) принимается в 21% от общего количества населения, и площадки рассчитываются по 50 м2 общей площади на все школьные сооружения на ребенка при 100%-ном охвате. Школьный возраст (8—14 лет) принимается в 15% и школьные площадки рассчитываются по 14 jvt2 площади физкультурных сооружений на человека при 100%,-ном охвате. Возраст свыше 45 лет принимается в 16% и рассчитывается по 5 м2 на человека при 90 %-ном охвате. Внутреннее распределение площади земельного участка ведется соответственно проценту вовлечения по отдельным видам физич. культуры и пропускной способности отдельных объектов сооружений. При этом расчете надлежит учесть, что каждый физкультурник в среднем занимается двумя видами спорта, приходя на базу через два дня. Что касается самих спортивных сооружений, то они состоят из основных сооружений на от крытом воздухе, основных сооружений в закрытых помещениях, подсобных помещений и комплексных сооружений.
Основные С. с. на открытом воздухе. 1) Футбольное поле одновременно может служить полем ручного мяча, зоной приземления снарядов легкой атлетики и полем массовых действий. Международные размеры поля игры для футбола 105 х 70 метров (фигура 1). На фигуре 1 изображено типовое спортивное ядро, где а—беговая дорожка круговая 400 м; б—беговая дорожка прямая финишная 7,50 х 130м; в—прямая финишная 7,20 х 130 м; г, д, д19 е, еъ ж—места для прыжков; з9з1,и,и1, к—круги для метания диска и толкания ядра. Вместе с аутами строительные размеры нормального футбольного поля будут 108 х 71 метров В случае недостатка места или экономии средств тренировочное поле м. б. умень
шено до 90 х 60 метров при общих строительных размерах 93x61 метров Ориентировка поля по странам света—меридиональная. Допустимо отклонение на 15° в обе стороны. При выборе места надлежит обратить серьезное внимание на защищенность поля игры от ветра. Грунт должен гарантировать возможность возведения без особых затрат верхнего слоя поля на высоте не менее 0,7 метров от самого высокого уровня грунтовых вод. При недостаточной водонепроницаемости грунта поле должен быть дренировано. Расположение усов дренажа елочное (фигура 2). Пе-
Разрез по а-в
Материн
Глина
Фигура 2.
ред началом работ по планировке поля и проведению дренажей следует снять и сохранить верхний слой растительной земли, к-рый вновь наносится после окончания работ по планировке. Слой растительной земли не должен быть тоньше 25 см. После нанесения растительного слоя поверх дренажа поле засевается или выстилается дерном. Травяной покров должен быть сплошным, ровным, густым и состоять из мягких много летних злаковых растений с развалистой полу- j стоячей рыхлой формой куста с мощной мочко- j ватой корневой системой. Раз засеянный покров должен служить долгое время, выдерживая сильное вытаптывание. Газон должен быстро трогйться в рост весной, хорошо и быстро отрастать после скашивания. Для залужения средней полосы и С.-З. области следует употреблять следующий состав: 40% полевицы белой (AgrosKs alba), 40% овсяницы красной (Festuca rubra), 10% мятлика лугового (Роа pratensis), 10% овсяницы луговой (Festuca pratensis). Уход за ♦площадкой заключается в периодической прокатке поля Ι-m катком, косьбе, полке трав и поливке. Для поливки поля, если имеется водопровод, необходимо предусмотреть гидранты, которые располагаются между боковыми линиями игры и строительными границами поля.
2) Беговая дорожка состоит из двух прямых виражей с коробовыми кривыми. Нормальная длина дорожки 400 м, минимальная— 350 метров Измерение длины беговой дорожки на закруглениях производится на расстоянии 0,30 метров от внутреннего края дорожки. Минимальная ширина дорожки: на закруглениях 3,6 м, а на прямых 6 метров Максимальная ширина: на закруглениях 6,0 м, а на прямых 7,5 метров (фигура 1). Основные данные для построения дорожки приведены в таблице 1, где D—общая длина беговой дорожки в м; г—малый радиус коробовой кривой в м; R—большой радиус коробовой кривой в м, Ω—длина обеих кривых в м; L—длина обеих прямых в м; I—расстояние между центрами окружностей малых радиусов; к—игровые размеры футбольного поля, к-рое помещается внутри круговой дорожки, в метров.
Таблица 1 .—О сновные данные для проектирования дорожек.
| D | г | R | Ω | L | 1 | h |
| 350 | 21 | 42 | 177,80 | 172,20 | 86,10 | 60 X100 I |
| А00 | 21 | 46 | 202,84 | 19 7,10 | 98,58 | 70x 105 1 |
Беговая дорожка должна иметь массивный, хорошо дренирующий фундамент и твердоэластичный верхний слой. Фундамент дорожки делают из двух слоев щебня или шлака последовательной крупности зерен 5—2,5 сантиметров (фигура 3). На фигуре 3 изображен разрез дорожки, где а—дерн, б—шлак, в—щебень. ^|i Верхний слой должен быть стоек по отноше- ;
Фигура 3.
ншо к атмосферным воздействиям, не размокать в мокрую погоду и не пылить в сухую. Толщина верхнего покровного слоя дорожки должна быть 7—10 см. Все материалы, входящие в покровный слой беговой дорожки, распределяются на три группы: глинистые, пылеватые и песчанистые. Наилучшее соотношение их в верхнем покровном слое следующее: 80% песчанистых частиц, 14% пылеватых частиц и 6% глинистых частиц. Указанное соотношение подлежит варьированию в зависимости от климатич. условий. В сыром климате количество глинистых частиц должно быть уменьше но за счет увеличения остальных. Подробный расчет механического состава грунта по трем группам в зависимости от крупности зерен м. б. произведен графически с помощью координат Фере. Производство работ как во время сооружения фундамента, так и во время сооружения верхнего слоя должно сопровождаться систематической поливкой и укаткой 1—1,5-т катком. Систематич. поливка и укатка должны производиться также в течение всего времени эксплуатации, поэтому по бортам дорожки должен быть предусмотрены гидранты. Для отвода дождевых вод поверхности беговой дорожки придается поперечный уклон 0,01 на прямых участках и 0,04 на закруглениях внутрь пространства, окружаемого беговой дорожкой. Края беговой дорожки закрепляются бортовыми досками 3,8 см, причем на виражах располагают два ряда тонких досок. С наружной стороны беговая дорожка должен быть ограждена барьером высотой 1 метров и полосой газона шириной 2 метров.
3) Места для прыжков состоят из дорожки для разбега и ямы для приземления. а) Место для прыжков в длину должно иметь дорожку 40x1,2 метров и яму не менее 2,5 х6 метров. б) Место для прыжков в высоту должно иметь сектор для разбега с радиусом 17=16 метров и с углом в 130° и яму не менее 5x3 метров в) Место для прыжков с шестом должно иметь дорожку для разбега 40 х 1,2 метров и яму для приземления 5x5 метров Грунт дорожек для разбега аналогичен грунту беговой дорожки; яма—на глубину 0,40 метров вровень с поверхностью наполнена смесью опилок и песка; дно ямы дренируется.
4) Место для метаний (фигура 1) состоит из собственно места для выполнения упражнений и зоны приземления снаряда. Место для выполнения упражнений должен быть ровным, горизонтальным, эластичным“. Зона приземления должна давать возможность точного определения места падения снаряда. Собственно места для метаний подразделяются на место для метания и .толкания из круга (диск, молот, вес, ядро) и место для метания и толкания от планки (копье, мяч, граната, камень). Разбег перед планкой 35 метров Круг для метания диска должен быть диам. 2,5 м, для группового обучения круг заменяется прямоугольником шириною 2,5 м, длиною из расчета 3,5 метров на каждого занимающегося. Круг для метания молота, веса и толкания ядра делается диам. 2,13 метров Для учебно-тренировочной работы место для толкания представляет собой прямоугольник с двумя дорожками, расположенными параллельно друг против друга на расстоянии не менее 15 метров Ширина дорожки 2,13 м, длина из расчета 3 метров на одного занимающегося. Пространство между дорожками является зоной падения. Зона падения молота и веса — сектор с радиусом 17=55 метров и углом 90°; зона падения ядра—сектор с радиусом 17=16 метров и углом 45°. Дальность полета мяча, копья, камня и гранаты 80 метров.
5) Места для различных игр (баскетбол, волейбол, теннис и прочие) имеют размеры сообразно с особенностями каждой игры. На фигуре 4 дан разрез безгазонной площадки для игры. Работы по подготовке безгазонной площадки состоят в следующем. В грунте выбирают корыто глубиною 25—40 сантиметров в зависимости от плотности и дренирующих свойств грунта и делают дренаж. Основанию корыта придается уклон на два ската от продольной оси, равный 0,02. По основанию выстилается слой из кирпичного половника плашмя или из крупного шлака. Поверх первого слоя выстилается второй слой мелкого щебня или шлака крупностью зерен 5—2х/а ом. После этого производят укатку полуторатонным катком при систематич. выравнивании осевших мест. После укатки наносят верхний слой из 50% песка и 50% строительныхвысевок, не содержащих алебастра. Высевки пропускают через 2 грохота. Верхний слой укатывают до нормального уплотнения при систематич. поливке. Толщина
Пон ровный άπού
Фигура 4.
верхнего слоя после укатки 4—5 см. На верхний слой наносится покровный слой толщиной 1 сантиметров крупно-зернистого красного песка.
6) Бассейн для плавания, где производится обучение, сдача норм, тренировка и соревнование по плаванию, прыжкам и водному поло в летнее время. Основные строительные размеры указаны в таблице 2.
Таблица 2.—О сновные строительные размеры бассейна.
| Наименование бассейна | Дли на,
м |
Ши рина,
м |
Ми-ii им. глуб.,
м |
Мак сим. глуб.,
м |
Еди-
новр. про пуск. спо- собн. (чел.) |
| Учебно - тренировочный. | 25 | 10 | 1,0 | 3,5 | 50 |
| Спортивно-демон-страц. малый | 25 | 14 | 1,0 | 4,5 | 50 |
| Спортивно-демон-страц. большой. | 50 | 20 | 1,0 | 4,5 | 100 |
На фигуре 5 и 5а изображен план малого бассейна, а на фигуре 6 представлен схематически разрез учебно-тренировочного бассейна. Максимальная норма пропускной способности определяется из расчета 1 п. м длинной стороны бассейна на одного занимающегося. Наиболее глубокая часть бассейна должна отстоять от ближайшей торцовой стенки бассейна на 4,5 метров Бассейн м. б. устроен искусственным или при благоприятных естественных условиях сооружен (фигура 7) из плотов (на реке) или на сваях (на озере или пруду). В последних случаях глубина бассейна не м. б. нормирована. Вокруг бассейна должны быть устроены проходы, имеющие ширину: вдоль обеих длинных сторон не менее 1,5 м, а вдоль торцов не менее 3,0 метров По длинным сторонам бассейна должны быть устроены вертикальные лестницы в количестве: 6 шт. в первом и втором типах и 8 шт. в третьем типе. По торцовым сторонам бассейна, сооруженного на плотах или сваях, устанавливают поворотные щиты для упора пловцам при поворотах (фигура 8). Поворотные щиты с внутренней рабочей стороны должен быть тщательно обшиты под водой чисто обрез-
| Г5,0~ | --25,0- | -K3.CJ | |
| э | |||
| 3 I | |||
| 3 | |||
| “Г | j | ||
| «==р | 3 | ||
| 3 | |||
| J—1 * | : t | ||
Фигура 5.
Фигура 5а. ными 3,8-см досками на глубину 1 метров и над водой 0,30 метров Для прыжков и стартования служат тумбы (фигура 9). β_
Для прыжков над ** л глубокой частью бассейна устанавливают вышку (фигура 10) и трамплины (фигура 11).
Дорожка для заплывов на одного пловца должна быть шириной не менее 2,25 метров по ширине бассейна.
Крайние дорожки £ должен быть уширены на **
25—50 сантиметров В летнем бассейне размерами 20x50 метров средние дорожки делаются шириной 2,50м,а крайние 3-,0 метров Каждая дорожка должна иметь свой порядковый номер. Номер первый должен находиться справа по направлению к финишу. Размер цифр— 40 сантиметров по высоте (рост). Для обучающихся плаванию м. б. сооружен отдельный бассейн шириною не менее 6 метров и глубиною 0,70— 1,50 метров На фигуре 12 показана деталь ящика для неумеющих плавать. Глубокая часть искусственного бассейна и длинные стороны его должны иметь ограждение в виде парапетов. Для шко льников бассейн должен быть размером 8 х20 метров при глубине 0,70 —1,50 метров с приспособлениями для регулирования уровня воды до глубины 0, 30—1,10 метров На зиму искусственные бассейны для сохранения облицовки затопляются и используются под каток.
7) Гребные станции надо располагать в конце гоночной дистанции. Гоночная дистанция выбирается по возможности прямой на 2 — 21j% км. Ширина реки или озера должен быть достаточной для прохода 3—4 лодок рядом.
43,5
Фигура G.
Фигура 7.
Берег в части гоночной дистанции по возможности должен быть доступен для большого числа зрителей. Река в части дистанции не должен быть подвергнута сильным волнениям. Во избежание сноса бонов желательно, чтобы берег реки у станции был естественно защищен и находился в более благоприятных условиях, чем остальная часть реки. При выборе места необходимо иметь в виду пожарную безопасность станции и знать
--з,оо-«г пределы колеба-
П_ I ния уровня воды.
,1 1 -1 Здание станции городского масштаба строится обы-^0,5 — чно двухэтажным.
ФИГ. g. Наверху находит ся помещение для гребцов, а внизу хранятся лодки. Помещение второго этажа для гребцов состоит из раздевален с индивидуальными шкафчикамм или общим охраняемым гардеробом, душевых, уборных, каюткомпании, кухни, комитетской,
ΪΟΪ
комнаты боцмана, жилых комнат для актива, библиотеки-читальни, антропометрии, кабинета и веранды с солярием на крыше.
Помещение первого этажа занимает элинг (название, условно принятое в спортивной
практике, но не вполне правильное по существу); размеры его должны строго соответствовать размерам судов, для которых он рассчитан. Вдоль стен элинга и посредине вдоль столбов укрепляются кронштейны в 3—4 ряда. На этих кронштейнах подвешены спортивные су-
4,2м
да. Вдоль стен на полу могут стоять учебные лодки. Вдоль части задней стены, свободной от запасных ворот, располагаются стеллажи для весел. Весла хранятся стоймя. В передней торцовой стене, обращенной к воде, делают двое двухстворчатых ворот,размером 4x3 метров каждые, отворяющихся наружу. От ворот идут деревянные сходни на плот. Ширина сходен равна ширине элинга. Сходни строят из двух частей: надземная (неподвижная) часть укрепляется на сваях, надводная(подвижная) часть прикрепляется на петлях одной своей стороной к неподвижным сходням, а’другой укрепляется на плот в ц. т. по продольной его оси;последнее делается в целях возможно равномерной загрузки плота. Сходни должны быть поэтому составными, возможно легкой конструкции. · Настилка сходен ведется по балкам из 5-см досок с зазором в 2 см. По настилу нашиваются планки через 30 сантиметров в предупреждение скольжения при выноске судов. Элинг не отапливается во избежание рассыхания лодок. По потолку м. б. устроены стеллажи для хранения запасных весел, старых легких судов и т. д. Если задача станции ограничивается обслуживанием небольшого союза, отдельного района, фабрики и прочие, то элинг м. б. построен в виде одноэтажного сарая для лодок. В одноэтажном элинге крышу рекомендуется делать толевую, т. к. накаляющаяся летом железная крыша способствует рассыханию и короблению лодок. Если для раздевален нет по близости подходящего помещения, то их иногда располагают вдоль наружных стен элинга. На фигуре 13 показан схематически в разрезе и плане примитивный элинг: а—средняя стойка, б — кронштейн стеллажа, в—наружная стойка с кронштейном, д—навес, е— стойка у стеллажей для весел. Стеллажи стоек служат для хранения на них лодок, лесного материала ит. и. Между стойками устанавливаются оконные коробки и переплеты на высоте от 2,5 метров от пола элинга; от прямых лучей дневного солнца окна прикрыты большим свесом крыши. Основные размеры элинга в плане по наружному обмеру 16,4 х7,7 м; высота от уровня пола до верха обвязки равна 4 метров На фигуре 14 показана деталь устройства стеллажей. В стойках а, имеющих обычно сечение 20x16 см, на коротких сторонах делаются вырезы, по высоте большие, чем высота поперечины б, а по глубине отвечающие ей. Вырезы прикрыты железными (из котельного железа) или чугунными прямоугольными планками в, прижатыми к стойкам болтами д. Вложив в прорез стойки а поперечину б, забивают оставшийся зазор клиньями е. Для уборки поперечины достаточно выбить клинья, и попе-
| а
L#I И |
σ | речина свободно вынимается. Такое устройство дает прочное, простое крепление поперечин,по-зволяя их в то же вре-. | |
| A fi* | в | 6 | _1 |
| -- 1
1 if 1 | 1
1 | ||
| V ч | |||
Фигура 1 4.
мя убирать или менять местами по надобности, имея для этого поперечины разной длины применительно к ширине лодок. Клинья лучше делать из более твердых пород дерева. Гавань крупной гребной станции обычно состоит из плота для спортивных судов и плота для прогулочных лодок. Плот для спортивных судов строят размером не менее 25 х 4 метров Такой плот дает возможность одновременного спуска и приставания двум судам. Плот для прогулочных судов должен быть не менее 4x5 метров От берега плот
| --f,50--
Ό.Ω4 |
U0,025 | |
| ,
4-t-J |
l | |
| Ш Ш Ш | ||
| - — _ | ||
| ίζ1 | !; i 022 :: | |
| ®ZZL *© | ,0.04 |
1,50
I
Фигура 13.
следует устанавливать на расстоянии ок. 3 метров Сходни желательно устанавливать т. о., чтобы они укладывались в верхней, по течению реки,
Фигура 15.

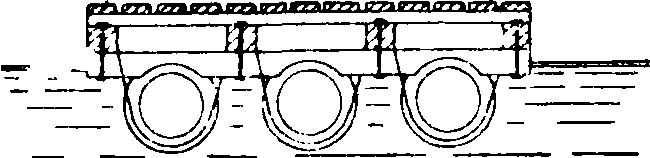

части плота. На фигуре 15 показана конструкция плота на бочках.
8) Треки (смотрите).
Основные физкультурные сооружения в закрытых помещениях. 1) Залы для физических упражнений служат для занятий по гимнастике, по военно-прикладным упражнениям, играм, борьбе, боксу, поднятью тяжестей и по владению холодным ем. Размеры зал проработаны Коммунальной академией и приняты ВСФК (табл. 3).
Таблица 3.—О сновные размеры зал для физических упражнений.
| Наименование зала | П лоща ь,
.И 2 |
Дли-! на,
! м |
Ши рина,
м |
Высота м | Максим, пропускная способность (чел.) |
| , Школьный малый1 | 128 | 1 16 | 8 | 5,0 | ВО |
| Школьный боль- J шой. | 162 | I 18 | 1
9 |
5,0 | 40 |
| Малый. i | 198 | ! 18 | 11 | 6,0 | 50 |
| Средний. | 288 | 1 21 | 12 | 6,0 | 60 |
| Большой.. ; | 666 | ! 37
1 |
18 | 7,5 | 1В0 |
На фигуре 16 приведен физкультурный зал размером 11 х 18 метров Освещенность естественным светом ν6 площади пола; освещенность искусственным светом 40 lx; t° воздуха 15°. В случае, если зал перекрывается арочной конструкцией, начало арки должен быть на высоте не менее 3 метров от пола. Затяжка не допускается. Внутренняя отделка зала должна давать возможность свободного мытья и гарантировать от накопления пыли и от возможности получения травматич. повреждений. Пол—деревянный брусчатый, палубного типа на лагах, некрашеный, тщательной столярной работы, допускающий закрепление стационарного оборудования шурупами 10 ем. На фигуре 17 представлен разрез брусчатого пола на лагах: а—лаги, Ь—толь, с—бетон. Стены гладкие, без выступов. В зале не должен быть никаких приспособлений для хранения нестационарного оборудования. Сооружение стен и потолков должен быть без карнизов. Подоконник в месте расположения шведской стенки должен возвышаться над ней не менее, чем на 10 см. Верх окон не должен отстоять от перекрытия более, чем на 0,40 метров Остекление—армированным стеклом. В случае отсутствия его надлежит предусмотреть. устройство съемных решеток или сетки для защиты стекол. Арматура электроосвещения должен быть также небьющаяся. При зале как неотъемлемая его часть устраивается кладовая инвентаря. Проемы из зала в кладовую следует закрывать дверьми не уже-2 метров или што рами. Пол кладовой должен быть на одном уровне с полом зала (выдвигание снарядов). Площадь кладовой составляет около 15% площади зала. В средних больших залах должен быть предусмотрен запасный выход. При проектировании надлежит предусмотреть соответствующее расположение стационарного оборудования. Балки и кронштейны для подвески стационарного оборудования закрепляются на высоте 5—7 метров Кронштейны следует рассчитывать на дина-мич. нагрузку 100 килограмм, а балки—на динамич. нагрузку 100кг на каждый снаряд. ^Помещение тяжелой атлетики предназначается для занятий по боксу, борьбе и поднятью тяжестей. Размер помещения 8x14^ при.высоте 4 метров В зависимости от характера деятельности того или иного объекта строительства данное помещение должен быть приспособлено для посменных занятий всеми перечисленными видами физической культуры или для части их. Размер кладовой 30 м2; в случае указанного выше сокращения функций этого помещения размер кладовой м. б. уменьшен до 20 м2. Остальное—аналогично залам для физических упражнений.
3) Искусственные бассейны служат для обучения, сдачи норм, тренировки и соревнования по плаванию, прыжкам и игре в водное поло в зимнее время. Основные строительные размеры бассейна указаны в таблице 4.
Таблица 4 .—О сновные строительные размеры закрытого бассейна.
| Наименование бассейна | Дай на,
м |
Ши рина,
м |
Ми-ним. г хуби-на,
м |
Максим, г у-
бина, м |
Единовременная пропуск лая способность (чел.) |
| Школьный. | 1 20 | 8 | 0,70 | 1,5 | 40 |
| Учебно-трениро вочный | i
1 25 |
10 | 1,0 | 3,5 | 50 ! |
| Спортивно-де монстрацион ный | 1
! 25 |
14 | 1,0 | 4,5 ί | !
50 |
| Летний большой спорт. - демонстрационный. | !
50 |
20 | 1,0 | !
I 4,5 |
1
loo 1 |
Очистка воды в бассейне должна производиться путем фильтрации и хлорирования. Действие очистительных сооружений должен быть бесперебойным. Смена всей воды и генеральная очистка стен и пола бассейна должна производиться в сроки, устанавливаемые лабораторией при бассейне. Нормы очистки те же, что и для питьевых вод. Темп-pa воды в бассейне должен быть не ниже 22—23°; t° воздуха 24—25° на уровне 1,5 метров от пола проходов вокруг бассейна и 1,0 метров от наружных стен или приборов отопления. При соревнованиях t° воды не должен быть выше 20°. Отопление должно гарантировать указанные основные показатели благоприятного теплового режима в здании, не иметь пригорания пыли на поверхности приборов и не должно допускать конденсации водяных паров на внешних частях здания. Вентиляция рассчитывается в каждом отдельном случае по содержанию водяных паров в воздухе. Обмен воздуха должен быть не менее трехкратного. Естественное освещение 1 : 6 (отношение площади окон к плошади пола). Искусственное освещение должно гарантировать на поверхности воды бассейна 40 1х; во время соревнований желательно 70 1х. Кроме этого необходимо предусмотреть дежурное ночное освещение бассейна, выделенное в осо-
бую группу. Форма и поверхность перекрытий | и" стен бассейна должны хорошо поглощать j звуки и гарантировать хорошую слышимость. ; Профиль дна (фигура 18) как правило должен быть в предотвращение несчастных случаев ровный, гладкий, без ступеней. Вдоль боковых сторон бассейна на глубине 1,2 метров от уровня воды устраивается уступ шириною 15 см, служащий упором для неумеющих плавать. Для отведе-
периметру. Впадина эта устроена для того, чтобы зимой при замерзании воды можно было дать свободное расширение льду по откосу впадины. Устройство ледяной впадины нарушает требование, предъявляемое к торцовым стенкам бассейна в отношении их вертикальности (для отталкивания при поворотах). Чтобы устранить указанное неудобство, в гарднеровской купальне были применены деревянные
ПЛАН h ЭТАЖА

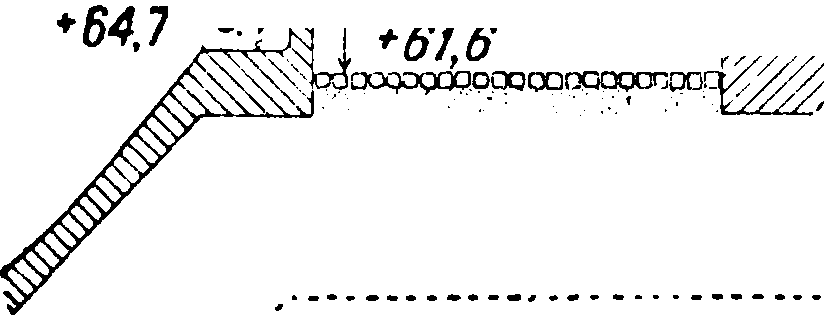

ния с поверхности воды пены по длинным сторонам бассейна на уровне воды устраивается лоток (пенное корытце). На фигуре 19 показан разрез продольной стенки зимнего закрытого бассейна в Гёттингене с пенным корытцем, сточным лотком и уступом для отдыхающих, а на фигуре 20—схематич. разрез продольной стенки летнего бассейна типа бассейна в берлинском спортфоруме. В последнем случае стенка бассейна имеет впадину, идущую по всему щиты, закрывающие на эксплуатонный период впадины. Сточные отверстия пенного корытца делаются через каждые 2,5 м, сток происходит через трапы с водяным затвором-сифоном. Через эти лотки вода м. б. отведена с прохода вокруг бассейна. Лотки не устраиваются на торцовых стенах водоема. Помимо лотка по длинным сторонам должны быть устроены плевательницы. Внутренняя поверхность бассейна отделывается глазурованными или мет-
лахскими плитками, с выделением по дну границ дорожек из плиток контрастных цветов: а) вдоль бассейна на расстоянии 2,25 метров одна от другой и 1,375 метров от боковых стенок в бассейне шириною 10 м; 1,25 метров в бассейне шириною 14 метров б) поперек бассейна одна полоса в расстоянии 1 метров от старта. По длинным сторонам в надводной части бассейна особой вы
кладкой цветных плиток обозначаются через каждые 5 метров глубины и расстояние от старта. Сопряжение стенок и дна бассейна должен быть плавным. Для отталкивания при поворотах торцовые стенки бассейна должен быть выстланы нескользящими плитками. Для притока очищенной и обезвреженной воды надлежит устраивать ряд мелких отверстий, расположенных гл. обр. в мелкой части бассейна. Спускные устройства следует помещать в глубокой части бассейна и частично вдоль боковых стен немного ниже пенного корыта. Радиаторы или гладкостенные трубы должен быть убраны в ниши, но вместе с тем должен быть доступны со всех сторон для очистки. Пол проходов вокруг бассейна м. б. сделан с уклоном 0,005 от стены к парапету ограждения. Пол проходов и площадок вокруг бассейна выстилается рифлены-
случае торкретной штукатуркой. Трубопровод должен быть расположен главным образом под полом проходов вокруг бассейна.Жел ательно иметь при бассейне оборудование для регулирования уровня воды. Диаметр сточных труб должен быть рассчитан на опоражнивание всего бассейна не более, чем в 4 часа. Отверстия труб должен быть закрыты решеткой в 5 миллиметров. Стартовые трубы устраивают по торцовой стене в мелкой части бассейна; они служат опорой пловцу во время стартового прыжка при скоростных заплывах. Высота края тумбы до уровня воды м. б. 1 метров.
Обслуживающие помещения. 1) Раздевал ь-н и подразделяются по роду хранения платья на раздевальни с индивидуальными шкафчиками и раздевальни с охраняемым гардеробом. Последние не исключают возможности оборудования их именными ящиками для постоянного хранения спортивных костюмов, полотенца и прочие Норма площади—0,8 м2 на раздевающегося, без площади, занимаемой шкафчиками или гардеробом. Высота помещений 2,8—3,1 метров Темп-ра 18° на уровне 1,5 метров от пола. Освещение естественное из расчета Vs площади пола. Освещение искусственное 101х в плоскости скамьи. Пол теплый, допускающий хождение босиком. График движения должен по возможности изолировать идущих в обуви от босых. 2) Душевые, обслуживающие физкультурников, занимающихся в гимнастич. залах, должен быть запроектированы из расчета 1 : 10 в обычных условиях как минимум. Количество рожков в душевых для школьных зал и бассейнов должен быть увеличено в соответствии с основным физкультурным процессом до соотношения 1:2. Площадь душевой на 1 рожок 1,5 м29t° 23°. Вентиляция—вытяжная. Освещение естественное из расчета Vio площади пола; искусственное—20 1х. Душевые при залах для гимнастики, игр, тяжелой атлетики должен быть расположены т. о., чтобы мокрая дорожка из душевой в раздевальню не пересекала сухого пути из раздевальни в зал. Душевые при бассейнах должен быть расположены на пути из помещений для подготовительных упражнений по плаванию в бассейн. В непосредственной близости должен быть расположены уборные из расчета 1 :40. 3) Комната инструктора служит раздевальней инструкторского состава, местом индивидуального отдыха и комнатой для подготовки к занятиям. Площадь на одного инструктора 4 м2. Минимальные размеры комнаты 9 м2. Расположение комнаты инструктора должно обеспечивать удобное сообщение с раздевальнями физкультурников и основными физкультпоме-щениями. 4) Массажная должен быть размещена в раздевальне или в непосредственной близости от нее. Для каждого массажного стола необходима площадь 7 м2. В случае устройства отдельного помещения на один стол, площадь такого помещения не м. б. меньше 12 м2. Освещение естественное из расчета V6 площади пола; освещение искусственное—электрич. плафонами на потолке; сила света 15 1х в плоскости 1 метров от пола. Отопление одинаковое с прочими помещениями; t° не ниже 20°. Вентиляция— при трехкратном обмене воздуха. 5) Приемная врача располагается непосредственно перед кабинетом врача и служит для ожидания посетителей и целей самоконтроля. Минимальная площадь для приемной с уголком самоконтроля 12 м2. Отопление, освещение и вентиляция нормальные, как для раздевальни.
6) Кабинет врача имеет размеры: в виде первоначальной ячейки—не менее 12 м, нормальные—24 м2. Соотношение сторон 1 : 1,5. Высота одинаковая с прочими вспомогательными помещениями. Освещение естественное— окнами из расчета Vs площади пола и искусственное—электрическое с плафонами йа потолке, настольной лампой, запасными штепселями и блоками. Сила света 30 1х в плоскости 1 метров от пола. Отопление то же, что и во всем здании; t° не ниже 20°. Вентиляция с двукратным обменом воздуха (60 метров в час на 1 чел.). Стены звуконепроницаемые. До высоты 1,75 метров стены должен бытьокрашены масляной краской; в остальной части стен не должен быть нарушена их пористость. Пол деревянный прочный, не допускающий дрожания, крашеный за два раза после тщательной шпаклевки (при малейшей возможности следует покрывать пол линолеумом по теплоизоляционной подготовке). Двери, соединяющие кабинет с другими помещениями, должен быть двухстворчатые, максимально звукопроницаемые. Кабинет должен быть ориентирован на южные части горизонта. Врачебный кабинет должен иметь ближайшее сообщение с общим гардеробом и быть функционально увязанным с основными помещениями здания (гимнастические залы, бассейн и прочие).
7) Места для хранения велосипедов могут иметь стеллажи одноэтажные или двухэтажные. Для хранения при двухэтажных стеллажах требуется на велосипед 0,5 м2 площади пола. Для хранения под открытым навесом при одноэтажных стеллажах требуется на велосипед 0,8 м2 площади пола. Места открытого хранения велосипедов должны располагаться непосредственно у входа на спортплощадку, станцию и прочие Место хранения в закрытом помещении должно располагаться при вестибюле, перед гардеробом. 8) Помещение для хранения лыж, палок и пьекс должно иметь высоту не менее 3 метров Ширина в зависимости от фронта выдачи; глубина 6—12 метров На каждую пару лыж необходимо 0,25 м2. Вдоль крытой галл ерей по одной из длинных сторон хранилища должен быть предусмотрен ряд проемов для выдачи инвентаря. Проем имеет Т-образную форму и состоит из двух частей: верхнего окошка высотой в свету 0,7 метров и шириной 1 метров и нижней щели, начинающейся непосредственно от пола. Ширина окошка в свету 0,3 м, высота 1,1 метров Расстояние между осями проемов 1,5 метров Верхнее окошко закрывается задвижным щитом. Щель закрывается дверцей на петлях. Запоры со стороны хранилища должен быть предусмотрены в мастерскую и в крытую галлерею. 9) Места для зрителей (трибуны) бывают с местами для стояния, с местами для сидения и с ложами. Места для стояния допускаются к устройству в исключительных случаях, в качестве резерва сверх количества мест, определенного расчетом для нормальных условий. Места для стояния должен быть шириной 1,2 метров в каждой террасе, уступ—0,18 метров Уклон каждой террасы ок. 1/10. Места для сидения должен быть неподвижно закреплены к полу. Каждый ряд мест с проходом должен быть размером 0,8—0,9 метров Глубина сиденья не менее 0,3 м, свободный проход 0,5—0,6 м; высота скамьи 0,47 метров Ширина места по направлению ряда должен быть размером не менее 0,42 метров Ширина каждого ряда кресел в ложах д.’б. не менее 0,9 метров (от спинки до спинки) при ширине прохода 0,5 метров и ширине сиденья 0,4 метров На фигуре 21 показаны места для сиденья немецкого стадиона в Берлине с проходом между рядами. Места для стояния должны иметь площадь не менее 0,3 м2 на человека. Свободная видимость на трибуне обеспечивается прохождением зрительного луча на 12 сантиметров выше уровня глаз впереди сидящего зрителя. Практически допустимо сокращение этого превышения до 6 сантиметров с удовлетворительной видимостью между головами зрителей ближайшего ряда. Дальнейшее сокращение недопустимо“ как сопряженное с непрерывным передвижением зрителей. Для определения потребного подъ-емарядов при эскизном проектировании графич. способ не применим по его неточности вследствие малой величины превышения рядов по сравнению с другими измерениями. В то же время величина подъема отдельных групп рядов непосредственно влияет на общую высоту сооружения. Для точного разрешения этой задачи аналитич. путем по проф. Беляеву служит формула 1
m + 1 1
т + 2
+. +
Ь)·
О)
где Я—превышение глаза зрителя последнего“ ряда мест группы над продолжением зрительного луча, соединяющего точку наблюдения с глазом зрителя первого ряда; h—величинанре вышения каждого ряда мест; ж—горизонтальное расстояние передней границы первого ряда мест от точки наблюдения, измеренное, Щ
-2,5
Фигура 21.
принимая за единицу глубину ряда мест; п— расстояние задней границы последнего ряда or точки наблюдения, измеренное таким же порядком. Наименьший подъем осуществляется при расположении рядов на вогнутой поверхности. Выгодным является увеличение расстояния ж. Уровень пола трибуны определяется на 1,20 метров ниже уровня глаз зрителей. Расположение мест на наклонной плоскости, нередко“ применяемое вместо расположения на вогнутой поверхности, вообще менее выгодно, т. к. сопряжено с большей величиной общего подъема. Причина этого лежит в том, что при данном превышении для последнего ряда превышения других рядов возрастают неизбежно против нормы по мере приближения к наблюдаемой точке. Для определения величины Я в этом случае служит ф-ла
H=nh
п—т— 1 m + 1 *
(2)
где все величины имеют те же значения, что и в формуле (1). При одновременном возрастании величины ж и этот прием становится практически неосуществимым как по высоте, так и крутизне подъема.
Число мест в ряду ограничивается предельными удалениями мест от выходов. Удаления измеряются числом мест, мимо которых лежит путь к выходу, включая данное место. Подсчет производится по пути к ближайшему выходу, считая по пути в ряду каждое место и по проходу каждый ряд мест, причем угловые места, принадлежащие той и другой части пути, считаются за единицу. Каждая группа, содержащая свыше 200 мест, должен быть обслужена не менее, чем двумя выходами. При расположении мест на уровне до 1 метров от земли удаление может достигнуть 50 мест. Повышение уровня выхода более 1 метров от земли влечет сокращение удаления на каждый м высоты: в каменных трибунах—на одно место и в деревянных—на три места. Ширина выходов определяется по числу людских потоков, спитая на каждый поток 0,50 метров Ширина путей эвакуации (выходов) должен быть не менее 1 м, причем для горизонтальных путей ширина не ограничивается, для наклонных предел 2,5 метров Наклон лестничных маршей допускается не круче 1 : 1,75. Наклон пандусов 1:8; при для массовой игры в волейбол и городки; вдоль южной границы расположены зимние горы, теннис, место тихого отдыха и солярий с аэрарием и открытыми душами. Общественная уборная имеется у входа, а также и у трибун основного спортядра.
ограничении ширины пандуса до 1 лг наклон допускается 1:6. Все наклонные части путей эвакуации должен быть снабжены жесткими поручнями. Открытые места для зрителей преимущественно должны располагаться с западной стороны площадок для соревнования, чтобы в послеполуденные часы была обеспечена лучшая видимость.
Комплексн ое сооружения, или стадионы. При проектировании комплексных физкультсоору-жений следует стремиться к наибольшей компактности, в целях широкого охвата наибольшего количества различных видов физической культуры, поскольку это позволяют естественные условия местности. Обычно комплексные физкультсооружения, обслуживающие самодеятельное движение по физич. культуре (возраст 15—45 лет), состоят в основном из разобранных ранее отдельных физкультсоору-жений. Подсчет количества этих сооружений ведется на основании заданной пропускной способности. Примером комплексного сооружения может служить типовая физкультбаза Ленинградского областного совета физич. культуры (фигура 22). Эта база рассчитана на работу круглый год, вследствие чего отдельные физкульт-устройства расположены т. о., что под заливку для катка отходят все безгазонные площадки и тренировочное футбольное поле. Основное футбольное поле служит школой для обучения ходьбы на лыжах и остается поэтому под снегом. Военная полоса расположена рядом с тиром. Непосредственно у входа размещены детская площадка, эстрада, кегельбан, площадки
Лит.: Материалы по нормированию физкультурных сооружений, Москва, 1932; Единые нормы строительного проектирования ВКС, М., 1931; Зверинцев С., Спортивная архитектура, Л., 1931; ВСФК, Правила соревнования, М., 1931; Грунтовые дороги, Москва, 1930; О р л ю к А., Физиотерапевтич. площадки, М., 1929; Шувалов Ф., Физкультурные сооружения, Л., 1931; Любимов А., Спортплощадки и городки, М., 1929; Ульянов Б., Устройство теннисной площадки, М., 1930; Ипполитов, Устройство катков, М, 1929; Зверинцев С., Физкультурные сооружения, Л., 1932; К р я ч-к о в А., Купальни и бани, Томск, 1932; S с h а г г о W., G-eMude u. G-elande f. G-ymnastik, Spiel и. Sport, Berlin, 1925; Diem K., Die Anlage f. Spiel-u. Sportplatze, Berlin, 1926; G- e n z m e r F., Bade u. Schwimmanstalten, Leipzig, 1928; Seiffert J., Anlagen f. Sport и. Spiel, Leipzig, 1928. С. Зверинцев.
