Стеклянные перекрытия

Стеклянные перекрытия, перекрытия, служащие для освещения помещений естественным светом. Наиболее выгодным во всех отношениях освещением производственных помещений является безусловно освещение естественным светом. Не говоря уже о его дешевизне, хорошее естественное освещение способствует сохранению здоровья рабочих, улучшает качество продукции и значительно понижает количество несчастных случаев. Поэтому в современных конструкциях производственных зданий с пролетами между стен в 30—50 м, в которых освещение посредством окон в стенах является далеко не достаточным, единственным выходом является устройство С. п. или световых фонарей. Существует довольно большое количество различных систем фонарей и перекрытий, которые распадаются на два основных типа, а именно: 1) тип, в к-ром световое отверстие (обозначенное на фигурех буквой Ь) составляет как бы часть крыши (например шедовые крыши, покрытия типа «Понд» и некоторые другие); 2) конструкции, в которых фонарь-является отдельной и самостоятельной надстройкой над крышей.

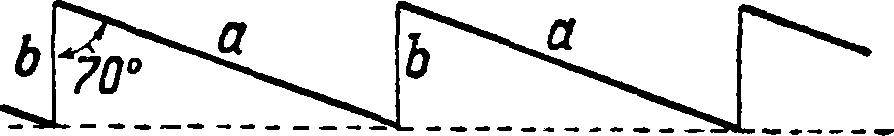

Шедовые крыши (фигура 1: а—неостекленная, b—остекленная поверхность крыши) с вертикальным остеклением имеют целый ряд недо статков, основным из которых является худший, чему фонарей с наклонным застеклением, световой эффект, что заставляет прибегать к увеличению поверхностей остек- фигура 1.

ления; однако это не всегда выполнимо, т. к. высота шедов имеет свой конструктивный предел.Достоинством вертикальных шедов является стойкость по отношению к атмосферным явлениям, так как на них не задерживается снег; тем самым отпадает возможность затемнения похмещения в зимнее-

время. Кроме этого при наличии шедового покрытия отпадает возможность затекания и капания влаги внутрь помещения. Крыши типа «Понд» (фигура 2) получили большое распростра-

нение в Америке, а I Ь в последние годы и

_L в СССР. Тип «Понд»

--pf р[ (~ является в сущности

I _< тем же шедовым по-

_______₁__ крытием, с той лишь

-------1- разницей, что в нем

^{11 11111111}-^L наклонные неостек-

^фиг* ²* ленные поверхности крыши соединяются вместе, а застекленные направлены в разные стороны. Основное назначение типа «Понд»—не освещение здания, а усиление естественной вентиляции, что достигается открыванием соответствующих створок.

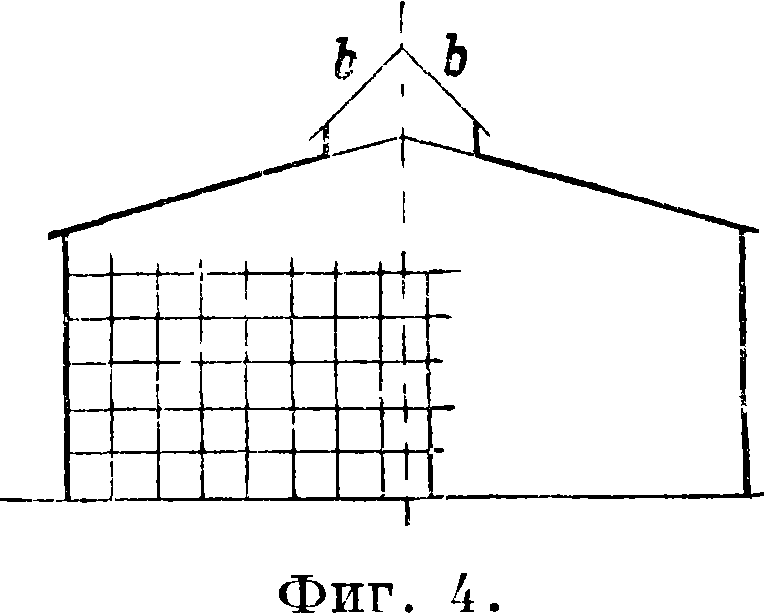

Ко второму основному типу относятся все другие фонари, классификация которых м. б. произведена по целому ряду свойств. По степени сопротивления действию огня фонари делятся на огнестойкие и неогнестойкие (деревянные). По расположению к оси здания и виду фонари делятся на продольные (фигура 3, 4 и 5), поперечные (фигура 6) и круглые (в плане). По назначению фонари распадаются на: а) служащие исключительно для освещения, б) предназначенные для вентиляции и в) отвечающие тому и другому требованию в б. или м. равной степени. По направлению световой поверхности

фонари делятся на фонари с вертикальным и наклонным остеклением. О достоинствах вертикального остекления уже было сказано; наклонное остекление уменьшает площадь остекления, что благоприятно отражается на первоначальной и эксплуатонной стоимости отопления помещения, требует в то же время более толстых сортов стекол, приспособления для отвода конденсирующейся влаги, более частого очищения от оседающей грязи и постоянного наблюдения за состоянием замазки.

Последним признаком для подразделения фонарей является количество световых плоско-

стей, а именно: ор-динарное, двойное У "Ч и тройное остекле-

I ние. В последнее

J-L время в СССР по-

_{фиг 5} степенно переходят к ординарному остеклению как наиболее рациональному по след, соображениям: свет, проходя через ординарное стекло, подвергается значительно меньшим потерям, что позволяет уменьшать световые поверхности; в зимнее время снег, ложась на ординарное стекло, немедленно тает, тогда как при двойном остеклении этого не происходит, и снег задерживается на стекле, стоящем даже под углом 55°,что значительно уменьшает свето-активность фонаря зимой. Однако в отношении теплопотерь и образования конденсата ординарное остекление имеет нек-рую невыгодность по сравнению с двойным остеклением. Тройное остекление в последнее время не применяется совершенно. Все фонари кроме подразделения на продольные, поперечные и круглые делятся на несколько добавочных видов в зависимости от уклона световых поверхностей и расстояний между ними. Т. о. мы имеем следующие схемы фонарей: узкие и широкие фонари при продольном расположении и вертикальном остек-лении;продольные фонари с наклонным остеклением; продольные трапецоидальные фонари с относительно узким или с широким расстоянием остекления. Завершением этих типов является остекление крайних наклонных панелей ферм.

Поперечные фонари бывают треугольные (двускатные), вертикальные (типа Буало)и круглые (конические). На выбор того или другого типа фонарей влияет очень большое количество требований и условий как самого производства, так и географии, положения и положения здания по отношению к странам света.

Совершенно в стороне стоят С. п. полов и люков из призматич. стекол и стекол Кепплера на железобетонной или железной основе, служащие для освещения подвальных и непроизводственных помещений. Хотя оба эти вида наиболее точно разрешают вопрос действительно С.п., но по климатич. условиям они мало применимы, т. к.заносятся снегом и, являясь теплопроводными, требуют добавочного остекления под ними.

Для С. п. употребляют стекла следующих сортов и сопротивлений изгибу: а) д у т о е стекло с временным сопротрхвлением 375 килограмм/см² и с допускаемым напряжением 125 килограмм/см²; б) литое стекло с временным сопротивлением ЯбОкг/см² и допускаемым напряжением 85кг/см²; толщина такого стекла 6—12 лш; в) проволочное стекло с временным сопротивлением 500 килограмм/см² и с допускаемым напряжением 170 килограмм/см²; употребительная толщина стекла для покрытий—7 миллиметров] применяется гл. обр. для ф-к и з-дов; г) рифленое стекло с допускаемым напряжением 100 килограмм/см²] применяется с целью получения рассеянного света и берется толщиной в 4—6 миллиметров. Расчет толщины стекла ведется сл. обр.: нагрузка на 1 п. сантиметров стекла шириною в 1 ж определяется по ф-ле:

_ W₀sina + 2,6 dCosa, ρ - ΐο ο

здесь W₀—давление ветра на 1 м² вертикальной проекцрш кровли, а—угол наклона кровли к горизонту, 2,6—вес в килограммах 1 м² стекла при толщине в 1 миллиметров, d—толщина стекла в миллиметров, W₀ sin a— нагрузка от давления ветра, 2,6 d cos a—нагрузка от собственного веса стекла. Давление снега не принимается во внимание при уклонах кровли 1 : 1 и больше, т. к. снег на таких кровлях не держится. Стеклянную плиту принимают за балку, лежащую на двух опорах, и определяют максимальный изгибающий момент по ф-ле:

где р—нагрузка на 1 п. см, I—пролет в см;

требуемый модуль сопротивления будет равен

‘ тг-

k 8k

где к—допускаемое напряжение стекла на изгиб. С другой стороны,

ыо -о, о№

Тогда имеем:

W=-

d 2

6

pi 2

Ж

откуда толщина стекла получается (в миллиметров) d=0,866 I £·

Если толщина стекла выбрана, то напряжение можно проверить по ф-ле:

к=0,75 · р (^)²

Согласно вышеизложенному можно привести таблицу характеристики стекол.

Характеристика стекол.

Род стекла	Пролет 1 в см	Толщина стекла в миллиметров	Род стекла	Пролет 1 в см	Толщина стекла в миллиметров
Дутое .·.	35	3	Литое.	78	9
».	45	4	».	85	10
».	50	4,5	».	100	12
».	55	5	Проволочное	85	7
Литое.	53	6	»	100	8
».	61	7	»	по	9
».	71	8	1.	120	10

Стекло укладывается на горбыли,представляющие собою различного сечения балочки. Б. ч. для этой цели упо

Замазка

Стеш

Желоб требляется высокое тавровое железо. Для устройства световых отверстий применяются деревянные, железобетонные и металлические конструкции. Металл в соединении со стеклом должен удовлетворять определенным условиям. При устройстве горбылей надо дать им наименьшие размеры, чтобы они не отнимали света. Соединения переплета с рамой, стыков створов, застекленного светового агрегата со стенами или кровлями должен быть таковы, чтобы ни снег, ни дождь, ни пыль, ни ветер не мог

Фигура 8.

ли проникнуть внутрь помещения. При соединении стекол с горбылями необходимо, при соблюдении безусловной плотности стыков, пред-

Фигура 9.

усмотреть возможность расширения металла и стекла независимо друг от друга. Вода от тая ния снега не должна застаиваться на горбылях, а также вода, конденсирующаяся на внутренней поверхности стекла, не должна капать в помещение, для чего устраивают особые же-лоба/по которым стекающая вода отводится в специальные приемники.

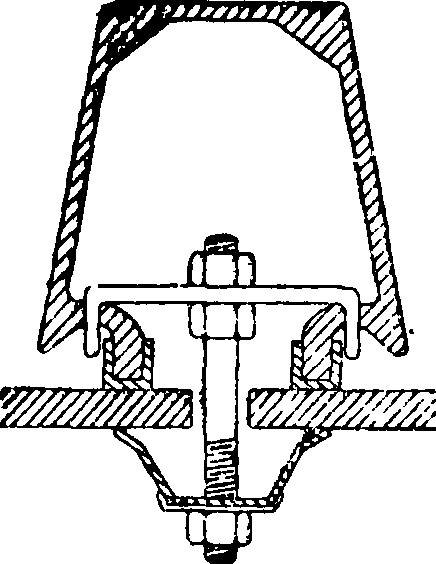

На фигуре 7—10 показано несколько способов соединения стекла с горбылями. При расчете горбылей принимают во внимание нормальное давление ветра и вес стекла.

Лит.: Цветаев В., Современная фабрично~заво7ь ская архитектура, М.—Л., 1932; Гофман В., Фабрично-заводская архитектура, часть 2, Ленинград, 1932; Р и в о ш О., Металлические стропидьные фермы, М.—Л., 1931. Н. Брилинг, Р Ламлрехт.
