Счетные машины
Счетные машины, машины и аппараты, служащие целям механизации учета. С. м. разделяются на два основных типа: а) приборы и механизмы первичной фиксации явлений, подвергающихся учету, например счетчики оборотов, работомеры и т. д., устанавливаемые на соответствующих производственных машинах—станках, тракторах и т. д.; б) машины и приборы, применяемые для механизации операций по р а з р а-
иШс
передка 14 устанавливается параллельно оси колес трактора при помощи W:wr* распорки с хомутом 15. На конце дышла прикреплена тяговая бал очка 16, удерживаемая под прямым углом к дышлу упоркой 17. Болзе или менее крутой поворот второй косилки достигается перестановкой конца упорки в отверстиях отливки й8 на тяговой бал очке. При желании заставить косилку выполнять поворот более круто тяговая бал очка м. б. отклонена слегка назад. Положение ее, указанное на фигуре 6, на практике оказалось при сцеплении нескольких косилок наиболее удачным. Сцепление прицепа второй косилки с тяговой балочкой двухколесного передка производится тем же порядком, как и сцепление первой косилки с тяговой бй трактора. Короткое дышло прицепа второй косилки д.б.так же параллельно по отношению к линии тяги трактора, как и первой, причем пальцевый брус косилки должен быть также вынесен в сторону настолько, чтобы его внутренний башмак шел по линии среза травы. Третья и четвертая косилки прицепляются тем же способом, что и вторая. При повороте трактора направо и заносе назад пальцевого бруса первой косилки конец дышла двухколесного передка, сцепленного с первой косилкой, перемещается влево, благодаря че;яу пальцевый брус второй косилки не увеличивает своего ботке учетных данных, то есть так называемые С. м. в собственном смысле.
Классификация С. м. Основное деление С. м. на группы наиболее целесообразно произвести по способу установки исходных числовых данных для работы машины, так как этот момент определяет в конечном счете и основное назначение и степень автоматизации процесса работы. Исходные числовые данные для установки их на машину берутся обычно со счетного документа, причем для большинства наиболее распространенных машин установка их на машине производится вручную при помощи, клавиш, рычажков или других установочных приспособлений самим оператором, к-рый читает документ. Для каждого нового действия машины такая установка исходных данных производится заново. В следующей группе С. м. установка исходных данных производится при помощи промежуточного технич. документа, т.н. перфорационной карточки. Данные со счетного документа переносятся наперфорационнуюкарточку посредством системы пробивок, условно изображающих те или другие числовые показатели, и затем эти карточки пропускаются через машины, которые носят название счетно-аналитических. Эти машины автоматически, воспринимают, подсчитывают и записывают данные, пробитые на перфокарточках“ При это^ данные с одних и тех же карточек могут восприниматься повторно в различных разрезах и комбинациях. Процесс работы перфорационным-методом обычно состоит из: а) изготовления перфорационных карточек, б) проверки этой работы, в) сортировки этих перфокарточек на группы, г) осуществления ряда подсчетов с получением соответствующих итогов, причем последние два процесса осуществля-
юуся совершенно автоматически. Применение для механизма восприятия фотоэлемента позволило построить машину для восприятия данных непосредственно с учетного документа. Такого рода пока единственно известная машина сконструирована в США и применена в фирме Вестингауза для сортировки массовой документации. Эти машины должны составить третью группу вполне автоматич. С. м., работающих методом непосредственного восприятия данных с подлинных учетных документов,
В учетной работе обычно выполняются следующие технич. операции, в которых труд м. б. механизирован: а) сортировка счетных документов, то есть классификация и подбор их цо тем группам, по которым должна производиться разработка; б) подсчет числа случаев, то есть одновременно с сортировкой или, реже, в виде отдельной операции определение количества документов, содержащих тот или другой признак; в) всевозможные операции с чи, производные от четырех основных арифметич. действий, которые по характеру работы можно разбить на следующие три группы: 1) процессы сложения и вычитания; 2) вычислительные действия, связанные по преимуществу с применением умножения и деления, и 3) работы комбинированные, при которых приходится попеременно производить и вычисление и суммирование. Каждая из существующих в настоящее время С. м. специализирована обычно для выполнения одной какой-либо из перечисленных выше учетных операций. В группу счетных машин, работающих перфорационным методом, входят машины как для сортировки счетного материала, так и для его счетной обработки, заключающейся в суммировании и отчасти сальдировании. В группе же машин с ручной установкой не имеется сортировальных машин. Сортировка документов при работе на этих машинах делается обычно вручную. Отдельные же системы этих машин специализированы: для работы на суммирование и сальдирование, для работ вычислительных и работ кbмби-нированных. Следующим классификационным подразделением для С. м. отдельных групп служит наличие пишущего механизма, способного фиксировать процесс и результаты осуществляемой машиной счетной работы.
Машины, работающие перфорационным методом (счетно-аналитические). Работа перфорационным методом разбивается на несколько операций, выполняемых различными машинами. В состав комплекта входят: а) машина для пробивки перфокарт со счетных документов (перфоратор); б) машина для контроля перфорационных карт,что является необходимым,т.к. перфорация, будучи процессом копирования, осуществляемым путем установки данных вручную, неизбежно сопровождается небольшим % ошибок (контрольный аппарат); в) машина, для сортировки перфорационных карт в нужных комбинациях и группах (сортировка); г) машина для подсчета сумм и печатания показаний, пробитых на отдельных карточках, а также для фиксации итогов, полученных в результате подсчета (табулятор); д) специальные машины для статистич. работы, образованные путем приспособления к сортировке специальных счетных или счетно-печатающих механизмов, подсчитывающих не числовые показатели, как табулятор, а лишь количество пробивок разных позиций, заключающихся в перфокарточках. Сортировальная и табуляционная маши ны являются в отношении своего действия полг ными автоматами. После соответствующей установки машины в нее вкладываются карточки. Процесс работы осуществляется без всякого участия оператора, к-рый должен только следить за подкладыванием в приемный магазин новых карточек и выемкой карточек, уже прошедших через машину. Эту работу можно выполнять с громадной производительностью, например на сортировальной машине можно распределить за одну смену 80—100 тыс. карточек по одному однозначному признаку или 40— 50 тыс. карточек по двузначному признаку и т. д. Табулятор может за смену подсчитать числовые показатели, расположенные в нескольких колонках, на 25—30 тыс. перфокарточек, отпечатав результаты своей работы на широкой бумажной ленте (табуляграмме). Однажды пробитые перфокарточки м. б. использованы для нескольких подсчетов в различных разрезах. Так, в производственном учете, изготовив перфокарточки по каждому рабочему листку, можно сделать все подсчеты по рабочим №№ для выплаты зарплаты, по №№ заказов для калькуляций, по №№ хозрасчетных бригад для получения данных по бригадному хозрасчету и т. д. Способность С. м., работающих перфорационным методом, при сравнительно небольших затратах быстро производить повторные подсчеты в разных разрезах благоприятствует применению этих машин для ведения аналитич. учета при больших массивах документации. Поэтому счетно-аналитич. машины могут широко применяться в производственном учете крупных предприятий, в учете ж.-д. и водного транспорта, в государственной статистике и других областях, где имеют место массовость документации, начиная от 2—3 тыс. первичных документов в день, большие по объёму и сложные учетные номенклатуры и необходимость производить учетную обработку одной и той же первичной документации в 3—4 и более разрезах. Счетно-аналитич. машины применяются почти во всех странах мира; наибольшее число установок (4 000 в 1928 г.) имеют США. Особенно важное значение приобретают счетно-аналитич. машины в целях обеспечения технич. базы для построения системы социалистич.учета. На 1932 г. в СССР (шло лишь 82 комплекта этих машин, обслуживающих государственную статистику, учет транспорта и ряд крупных з-дов, но согласно постановлению Правительства должен быть поставлено их производство в СССР.
Перфорационная карточка. Все числовые данные переносятся с документов на
Фигура 1.
перфокарточку по строго определенной системе пробивок, причем пробивки располагаются по координатной сетке, изображенной на фиг: 1. Карточка по абсциссе разделена на 45 или на 80 отдельных колонок, из которых каждая представляет «определенный числовой разряд. По ординате карточка имеет 12 позиций, т. ть
| K/CHV | ||
| /0 00 0 | 0 0 0 · 0 | 0 0 |
| 1111 | 1111· | 1 1 |
| ^ 2 2 2 2 | 2 2 2 2 2 | 2 · |
| 3 3 3 3 | 3 3 3 3 3 | 3 3 |
| J4 4 4 4 | 4 4 4 4 4 | 4 4 |
| /5555 | 5 5 5 5 5 | 5 5 |
| 6 6 6 6 | 6 6 6 6 6 | • 6 |
| Т 7 7 7 7 | 7 7. · 7 7 | 7 7 |
| в 8 8 8 | 8 β β 8 8 | 8 8 |
| 9 9 9 9 | 9 · 9 9 9 | 9 9 |
| 1м М 37 31 | 33 4041 42 43 | 44 45 |
il|!li|
Фигура 2*
каждая колонка содержит 10 основных позиций от нуля -до 9 и две дополнительные— 11-ю и 12-ю. Если какой-нибудь признак должен быть изображен в виде многозначного числа, то для его фиксации на карточке должен быть отведено соответствующее количество колонок (фигура 2). Для документов, отличающихся числом и построением граф, должен быть построен свой макет перфокарточки,-то есть должно быть строго определено, в каких колонках перфокарточки делаются пробивки тех или иных показателей (фигура 3). Как видно, карточка разбивается на целый ряд граф, соответствующих графам документа, причем количество колонок, к-рое отводится для каждой графы, д, б. строго рассчитано относительно значности соответствующих показателей. Все справочные обозначения и групповые признаки должен быть до перенесения на перфокарточку предварительно зашифрованы, то есть изображены в виде цифрового кода. Для обеспечения бесперебойности ^работы С. м. карточки должен быть стандартны по размеру и толщине. Материал карточек должен быть однообразный, достаточно плотный и эластичный, а поверхность карточек—достаточно упругая и гладкая,так как в противном случае машина будет их заминать. Толщина карточек должен быть равномерной (0,18 жм±0,02). Стандартный размер перфокарты для машин Пауерс и Голле-рит является 187,3 х 82,6 миллиметров.
Эти карточки могут иметь две системы пробивок; 45-колон-пая система круглых пробивок едйна для машин Голле-рит и Пауерс, что позволяет работать на комбинированных комплектах счетно-ана-литич. машин, то есть иметь перфоратор Пауерс при сортировке и табуляторе Голлерит, и обратно. Для машин Голлерит специальных моделей применяются еще карточки с 80-колонной системой пробивок посредством удлиненных отверстий. Для машин Голлерит кроме того применимы карточки уменьшенного формата (142,9 х 82,6 миллиметров), рассчитанные соответственно двум системам пробивок на 34 и 60 колонок. За последние годы получили широкое распространение дуальные карточки, служащие одновременно первичным документом, на который записываются все исходные данные, и после пробивки—как перфокарта для обработки на машинах (фигура 4). Дуальные карты применимы для внутренней документации и в особенности получили распространение в производственном учете (карточки требований на материалы и карточки рабочих нарядов). В отношении контроля, справки и хранения дуальные карточки представляют значительные выгоды по сравнению с обычными. Производство карточек в настоящее время налажено в СССР Гознаком, к-рый обеспечивает имеющиеся установки.
Перфорационные маши н<ы имеются следующих разновидностей: а) перфораторы для пробивки отдельных карт, б) серийные
перфораторы для пробивки или одних и тех же признаков по целой серии карт или же для пробивки дублетов с имеющихся перфокарто· чек, в) перфораторы комбинированные, т. е“ соединенные механически или электрич. путем
| 3 Отbс“. | Ν!
341440343 |
^^TVtUlimv
Ν* |
N°
МЛГпЛфиАЛЛ. |
КΜΑ Α
иамлр |
|||
| 5 β | 7 1 8 β ΙΟ | И 12 | I* 14 IS 1β 17 18 | 18 40 21 82 21 | 24 2» 28 27 28 28 | 30 31 | 32 ЭЗ 34 31 Эв Э7 31 |
о · ·
^ ОУгЗй&Л @7
·· m«*yu4<*<4 1? QUAM,
/Г
s
сАЦХ/ГУф|>*исил,
лг · · ·
<2/tfeyOiCUHM,
9 _
V
3θ 40 4l 42 43 44 4$
N- З-диооз-а^ *Уоиз8
£Ра/Э.ллг/р
Soumbt^o-
2 *30* /о
| ЩмО. | ллатя | |||
| 3-си | ‘Цлнл за | СвРщ-ал сумма. | ||
| e5V | »W. | Ш $4* | Kotv | |
| гит. | 09 | S | _ | |
SO0
&bod-cuto
ΛΟΰ
ЗСодтилхЛо ллхЬстугА^хзь
• ·ο
_ f
2
3
4
5
6
7
8
2/3 9
Фигура 4.
с пишущими или счетно-пишущими машинами т. о., чтобы при изготовлении счетного документа, параллельно получалась перфорационная карточка, соответствующая изготовляе-
Фигура 5.
мому документу. По .принципу конструкции перфораторы делятся на работающие в один период и в два периода.
Основной системой для однопериодных машин является ручной перфоратор (фигура 5), в к-ром закладка и выемка перфокарт производятся по одной вручную. Пробивка осуществляется нажатием“ на клавишу. Это— небольшая настольная машина с общим числом всех деталей, равным 275, из которых номенклатурных деталей 54. Состоит перфоратор из следующих основных частей: а) станины, имеющей в верхней своей части ложе для помещения карточки 1, которая вкладывается от руки лицевой стороной вверх первыми колонками налево; б) подвижной каретки 2, служащей направляющей рамкой для карточки, которая вкладывается, когда каретка находится в своем исходном (крайнем налево) положении. Когда карточка вложена в каретку, последняя движением руки доводится направо до отказа т. о., чтобы первую колонку карточки подвести под ряд пуансонов; в) 12 пуансонов, заключенных в направляющей планке 3 и расположенных поперек карточного ложа приблизительно в середине его. Каждому пуансону соответствует отверстие в матрице, находящейся на одном уровне с карточным ложем; г) число установочной клавиатуры с 12 клавишами 4, причем каждой клавише соответствует свой пуансон, соединенный с ней посредством рычага; нажатие на клавишу заставляет опускаться соответствующий пуансон, к-рый делает в Карточке пробивку; д) транспортного механизма каретки, состоящего из заводной пружины, тянущей посредством’шестерни каретку налево, двух храповых собачек на станине и сопряженной с ними зубчатой рейки каретки, обеспечивающих пропуск на 1 интервал. Т. о., после того как пробивка -сделана и нажатая пальцем клавиша вернулась в исходное положение, каретка под действием заведенной пружины и этого механизма передвигается на 1 деление налево, что-*бы под пуансоны подошла следующая колонка карточки. Кроме числоустановочных клавиш имеется еще клавиша однократного пропуска -5, к-рый делается в том случае, когда необходимо пропустить одну или несколько колонок ♦без пробивки, и клавиша освобождения каретки 6, при нажатии на к-рую каретка сразу освобождается и отодвигается налево в исходное положение. В СССР серия ручных перфораторов была выпущена Трестом точной механики в 1929 г. В настоящее время выпуск их временно приостановлен и намечен · переход на более усовершенствованные модели.
Механические однопериодные перфораторы отличаются от ручного степенью механизации своей работы. В ШШ, магнитном перфораторе, * Фигура 6.
•схема устройства которого показана на фигуре 6, пробивка производится действием сильного * электромагнита. Нажатие на клавишу 1 вызывает одновременно при помощи собачки 2 движение“ рейки 3 налево и рычажком 4 замыка ние контакта 5 пробивного электромагнита 6 (одного для всех клавиш). От притяжения якоря 7 к электромагниту планка 8 нажимает через выдвинувшуюся рейку 3 на пуансон 9, который пробивает карточку 10. Эта машина производительнее ручной и легче в работе. Она тех же размеров, как ручной перфоратор; и работает от постоянного тока 110^-120 V. Общее количество деталей в машине 425, деталей по номенклатуре 115. В магнитном моторном перфораторе имеются специальные механизмы—подачи и откладывания карточек. Карточки, подлежащие пробивке, вкладываются в магазин, из которого автоматически подаются в машину. Движение г
каретки и механизма подачи производится действием небольшого мотора постояЦного тока в V70 Н Откладывание пробитых карточек производится также автоматически. Управление механизмом подачи и откладывания карточек, а также включение и выключение мотора производятся посредством двух электромагнитов, действующих автоматически в зависимости от положения каретки. В магнитном дублицирующем моторном перфораторе (фигура 7) имеется специальное приспособление для автоматической пробивки повторяющихся признаков в’ части карточки или воспроизведения ее дубликата. На специальное ложе, находящееся 4 за перфоратором, укладывается предварительно Фигура 8.
пробитая образцо- ____
вая перфокартой- llflMf ка-шаблон, пере-
двигающаяся при дх__J
движении каретки ДЬ вместе с карточкой, Щ
подвергающейся пробивке. Отверстия в карточке-шаблоне воспринимаются посредством 12 поперечно расположенных щеток (под карточкой), которые контактируют с валиком, находящимся над карточкой. Контакты в местах пробивок замыкают цепи электромагнитов, управляющих установочными клавишами (^фигура 8), причем каждая клавиша имеет свой электромагнит. В результате карточка-шаблон воспроизводится автоматически на другой карточке. На фигуре 7 обозначены: 1—магазин для карточек, 2—коробка клавишных магнитов, 3— карточка-шаблон, 4—пробитая карточка. Перфораторы именно этой системы используются для комбинирования с пишущими машинами.
Двухпериодные перфораторы для отдельных карт отличаются от однопериодных в основном тем, что пробивка отверстий в карточке производится не одновременно с нажимом на клавиши, а сначала в качестве отдельной операции производится набор всех признаков, подлежащих переносу с документа на карточку, после чего в порядке 2-го периода производится пробивка самих отверстий. Конструкция этих перфораторов по срав“
нению с однопериодными значительно сложнее, т. к. если в последних количество пуансонов должно ограничиваться 12, то в двухпериодных их число должен быть равным количеству всех возможных пробивок на сетке карточки, то есть для 45-колонной карточки должен быть 540 пуансонов. Двухпериодный перфоратор построен наподобие небольшого эксцентрикового пресса, матрица которого представляет собою решетку с круглыми отверстиями по диаметру пуансонов. Работают только те пуансоны, которые установлены в действующее положение посредством установочных штифтов в наборном приспособлении, находящемся над механизмом штампа. Подача карточек в машину и отклады
вание пробитых‘карт производится механически, для чего имеются два магазина—один спереди для непробитых карт и другой сзади машины для карт пробитых. Механизм машины приводится в действие мотором в 1/6 Н5. Набор чисел, подлежащих пробивке, производится посредством клавиатуры, соединенной с наборным приспособлением посредством стальных проволок, заключенных в гибкой оболочке. На фигуре 9 показана схема двухпериодного перфоратора, где 1—магазин для непробитых карт, 2—подающий нож, 3—ролики, подающие карточку, 4—выводящие ролики, 5—магазин для пробитых карт, 6—установочные штифты наборного ящика, 7—установочный штифт в рабочем положении, 8—промежуточные штифты, 9—пуансоны, 10—матрица, 11—подвижная коробка с матрицей, 12—направляющая неподвижная решетка, 13—эксцентрик пресса. Особенностью двухпериодных перфораторов явля-.ется то, что- на них легко можно производить повторную пробивку одних и тех же признаков. Если в наборном приспособлении по тем или другим колонкам оставить прежний набор, не погасив его, то на следующей карточке механически получится повторение предыдущих пробивок. Этим же способом можно также пробить целую серию карточек одними и теми же пробивками. Двухпериодные перфораторы изготовляются в виде клавишных автоматич. перфораторов, линейных автоматич. перфораторов, в которых набор делается посредством 45 реек вместо клавиш, и алфавитных автоматич. перфораторов, приспособленных для производства комбинированных пробивок, воспроизводимых затем на алфавитном табуляторе в качестве буквенного текста. Клавиатура этого перфоратора аналогична клавиатуре пишущих машин. Двухпериодные перфораторы значительно сложнее и дороже, чем перфораторы однопериодные, имеют до 3 300 деталей, номенклатурных—свыше 200. Опытный оператор, работающий на перфораторе с клавишной установ кой, не глядя на клавиатуру, делает 200—240 ударов в минуту; норма в смену 40—45 тысяч ударов, что в среднем соответствует пробивке 1 000—1 200 перфокарт (45-колонного макета) в течение рабочего дня.
Контрольные аппараты применяются для проверки правильности пробивки карт, т. к. перфорация, представляя собою по существу процесс ручной работы, неизбежно влечет нек-рое. количество ошибок, колеблющееся у самого опытного оператора от 0,01 до 0,05% к числу пробивок. Контрольные аппараты являются по внешнему виду и основным частям механизма теми же перфораторами, в которые вместо чистых карточек закладываются уже перфорированные и при помощи клавиатуры осуществляется с документов повторный набор тех же самых признаков. В случае совпадения этого набора с пробивками, ранее сделанными в перфокарточке, каретка нормально продвигается из колонки в колонку. В том случае, когда установка клавиш контрольного аппарата дает другую цифру, каретка застопоривается, и этим указывается на расхождение между первоначально сделанными пробивками и последующей установкой. Контрольный аппарат механическойкон-струкциис ручной закладкой и выемкой
совершенно подобен обыкновенному ручному перфоратору, с той разницей, что вместо пуансонов он имеет 12 пружинящих штифтов, соединенных рычагами с клавишами. При наборе признаков в том случае, когда имеется совпадение номера нажатой клавиши с предварительно сделанной пробивкой (фигура 10, А), то есть когда штифт, опускаясь, проходит через отверстие, клавиатурный рычаг работает как рычаг второго рода и нажимает поперечную планку транспортного механизма, в силу чего каретка передвигается на следующую колонку. Тогда, когда по данной колонке нажата клавиша номера, не соответствующего пробивке, штифт упирается в материал карточки (фигура 10, Б), клавиатурный рычаг действует как рычаг первого рода, т. к. его упор с левой стороны пру-
18
Г. Э. тГХХП.
жинит. При этом рычаг несколько меньше опустит поперечную планку транспортного механизма, в силу чего каретка застопоривается. На фигуре 10 показано: 1—клавиша, 2—клавишный рычаг, 3—поперечная планка транспортного механизма, 4—контрольный штифт, 5— перфокарта и б—пружинный упор. При такой конструкции возможно уловить только присутствие в карточке всех необходимых пробивок, лишних пробивок аппарат не улавливает. Также он не может проверить двойных пробивок, т. к. достаточно пройти одному штифту через отверстие, чтобы обеспечить продвижение каретки на следующую колонку. Ручной контрольный аппарат выпущен в 1929/30 году Трестом точной механики. В контрольном аппарате электрической конструкции материал карточки используется как изоляция между контактными роликами и щетками. В том случае, когда щетка пришла в соприкосновение с валиком через пробивку ,в карточке, замыкается соответствующая ей элек-трич. цепь. При нажатии на клавишу замыкается другая цепь, причем если цепь через пробивку в карточке соответствует номеру нажатой клавиши, то каретка передвигается вместе с карточкой на следующую колонку. Если контакт через пробивку не соответствует нажатой клавише и эти две цепи не совпадают, то каретка застопоривается. Это обстоятельство указывает на необходимость сличения карточки с оригиналом. Аппарат электрич. конструкции обеспечивает в максимальной степени проверку карточек, т. к. устанавливается наличие не только всех необходимых пробивок, но также проверяется, нет ли лишних двойных пробивок. Производительность контрольных аппаратов примерно соответствует таковой аналогичных им перфораторов.* Сортировальныемашины. Посредством однократного пропуска карточек через сортировальную машину можно распределить их на группы на основе пробивок только одной колонки. Для сортировки по многозначному признаку, занимающему несколько коло-
Фигура и. нок в перфокарточке, требуется столько повторных пропусков через машину, сколько разрядов содержит данный признак. При каждом пропуске карточки м. б. распределены не более чем на 12 групп по числу возможных позиций пробивок в одной колонке, в соответствии с чем сортировальные машины имеют 12 отдельных ячеек. В каждую ячейку попадают карточки, имеющие одинаковые пробивки по данной колонке; 13-я ячейка предназначается для непробитых или дефектных карточек. Всякая сортировальная машина состоит из сле дующих основных механизмов (фигура 11): 1) приемного магазина для карточек, подлежащих сортировке, и механизма подави а, состоящего из подающего ножа и вращающихся роликов, проводящих карточки через механизм восприятия; 2) воспринимающего механизма б, к-рый устанавливается на определенную колонку карточки и реагирует на пробивку в той или иной позиции этой колонки; 3) распределительного, или сортировального, механизма в, помощью
к-рого в соответствии с реакцией воспринимающего ме-ханизмаосуще-ствляется направление карточки в ту или иную сортировальную ячейку в зависимости от номера пробивки;
4) транспортного механизма, который состоит из ряда роликов г, которыми карточки продви- гаются вдоль машины, прежде чем гую сортировальную
Фигура 12.
попасть в ту или дру-ячейку, и 5) сортировальных ячеек числом 13, как указывалось выше. Все современные сортировальные машины имеют горизонтальное движение карточек и расположение сортировальных ячеек.
В сортировальных машинах электрической конструкции из приемного магазина карточки поступают в механизм восприятия со скоростью ок. 7 шт. вжск. с интервалом в 19 миллиметров между карточками Карточки 1 (фигура 12) проходят непрерывно через воспринимающий механизм, скользя между контактным медным валиком 2 внизу и сортирующей щеткой 3 (пучок стальной проволоки, заключенной в медную трубочку). Щетка эта наставляется на ту колонку, по которой желательно произвести сортировку. Между сортирующей щеткой и контактным валиком в месте пробивки образуется мгновенный контакт, замыкающий цепь сортирующего электромагнита 4. Посредством реле 5, включенного в эту линию, цепь замыкается на все время прохождения одной карточки. Сортирующий механизм состоит из якоря электромагнита 6 и направляющих шин 7 из ленточной пружинной стали, расположенных одна над другой так, что каждые 2 шины дают направление для карточки к ячейке соответствующего номера. Кончики шин лежат на якоре электромагнита и немного загнуты вверх, т. ч. при отсутствии контакта карточка, скользя по поверхности якоря и не получив направ ления между шинами, пройдет под ними и попадет в ячейку для непробитых карт. В момент контакта (фигура 12а) якорь опускается, притянутый электромагнитом. Те направляющие концы шин, под к-рыми карточка успела уже пройти, задерживаются на ее поверхности, остальные же опускаются вместе с якорем, и карточка скользит над ближайшей шиной, попадая в соответствующую ячейку. В виду того что расстояние между концами шин точно равно расстоянию между позициями карточных пробивок, место пробивки (9, 8, 7, 6, 5, 4, 3, 2, 1, 0, 11,
7
12) определяет попадание карточки в ячейку соответствующего номера. На тот случай, если под влиянием остаточного магнетизма после прохода карточки и размыкания цепи якорь прилипнет к сердечнику магнита, имеется кулачок 8, отрывающий якорь. Для управления машиной, в смысле включения и выключения отдельных позиций, в линию восприятия последовательно включаются распределитель тока— вращающийся коммутатор 9, имеющий 12 контактных позиций, из которых каждая м. б. включена и выключена передвижением специальных контактных пластин. Этим определяются включение и выключение соответствующих ячеек сортировки. 10— коммутатор для замыкания цепи на все время прохождения карточки, Ί1—сопротивление, 12—сортировочная ячейка. Транспортный механизм состоит из 14 пар роликов, вращающихся от общего вала с червячной передачей, идущей вдоль всей длины машины. 13 ячей машины расположены в следующем порядке по ходу карточки: ячейка для непробитых карт, 12,11, 0,1, 2, 3, 4, 5, 6, 7, 8, 9. Машина приводится в действие мотором постоянного тока в 1/4 IP, 110 V. Машина пускается в ход нажатием на пусковую клавишу и беспрерывно работает при наличии карточек, которые подкладываются во время хода. Останавливается сортировка при проходе последней карточки
через механизм восприятия, при нажиме на остановочную кнопку или при переполнении ячейки. Пропускная способность машины до 24 000 карточек в час.
Воспринимающий механизм сортировальной машины механической конструкции (фигура 13) состоит из каретки, движущейся вверх и вниз по направляющим штокам. На этой каретке имеется игольчатый механизм с 12 пружинящими иголками; снизу под двумя решетками, между к-рыми проходит карточка, иголкам соответствуют 12 металлич. колпачков, из которых каждый имеет своим продолжением стальную проволоку, заключенную в гибкой металлич. обмотке. Карточки из магазина“ подаются по одной, поступая между решетками воспринимающего механизма, в котором задерживаются при помощи гильотины, совершающей движение вверх и вниз вместе с кареткой воспринимающего механизма. На определенную колонку карточки в зависимости от установки опускаются сортировальные иглы. Те иглы, которые встретили препятствия в виде материала карточек, поднимаются; та же игла, которая прошла через пробивку, механически закрепляется поперечной планкой и нажимает на соответствующий ей колпачок. Стальная проволока выдвигает палец, который поднимает собачку в распределительном механизме,
благодаря чему поднимается соответствующий клапан сортировальной ячейки как-раз в тот момент, когда карточка, двигаясь под транспортными роликами, к ней подходит. Обозначения на фигуре 13: 1—первая пара ведущих роликов, 2—направляющие стержни движения сортирующей каретки, 3—решетка, 4—счетчик общего итога, 5—счетчик частного итога, 6— транспортные ролики, 7—вторая пара ведущих роликов, 8—рукоятка установки игольчатого механизма, 9—иголки, не встретившие пробивки, 10—иголка, прошедшая через пробивку, 11—закрепляющая пластинка, 12—пружины иголок, 13—магазин карточек. Распределительный механизм, состоящий из вала с 12 дисками, соответствующими каждой ячейке, на которых закреплены собачки, поднимающие клапаны, введен в машину для того, чтобы клапан открывался не сразу в момент восприятия карточки, а несколько спустя, пока карточка не подойдет к данной ячее. В сортировке механич. конструкции движение карточек является прерывистым, в силу чего происходит значительная потеря времени. Чтобы достичь достаточной пропускной способности—до 18—20 тыс. в час,—приходится давать весьма значительные скоростц, предельные в отношении деформации карточек. К положительным свойствам этих сортировок следует отнести надежность действия, к отрицательным—значительный шум при работе. На фигуре 14 дан общий вид сортировальной машины фирмы Пауерс.
Табуляторы электрической конструкции. Основной принцип устройства этих машин сводится к тому, что перфокарточки проходят между контактным валиком и|системой щеток, которых имеется по количеству колонок. В местах пробивки происходит контакт. Этот контакт определяет как счетное, так и печатающее действие машин, замыкая линии соответствующих электромагнитов. В целях установления довольно сложного действия отдельных электрич. цепей введена целая система взаимодействующих реле. С другой стороны, для того чтобы электрич. действие машины могло совершаться совершенно синхронно по отношению к движущимся частям ее механизма, в машину введена система т. н. кулачковых контактов, которые в определенных положениях машины замыкают и размыкают отвечающие движению машины электрические цепи: Табуляторы сист. Голлерит выпускаются в двух моделях: печатающие со специальным пишущим прибором, к-рый печатает на табуляграмме все данные, касающиеся процесса и результатов счетной работы машины, и непе-
8 10 и
20 19
Фиг.15.
читающие, в которых показания видимых счетчиков фиксируются оператором от руки на заранее заготовленной таблице. Последний тип в настоящее время повсеместно вытесняется моделями, имеющими печатающий механизм. Современный печатающий табулятор представляет собою т. о. весьма сложную машину с электромагнитным управлением. Механич. часть этой машины содержит ок. 1 200 номенклатурных деталей, общее количество которых в силу“повторяемости ряда агрегатов доходит до 12 000. Электрич. оборудование машины состоит из двух моторов постоянного тока в 1/6 Н5 (из которых один приводит в действие основной механизм машины—счетно-печатающий, другой же обслуживает итого-гасительный механизм), 12 реле, 125 пар катушек электромагнитов, 85 контактов разного рода, 133 сопротивлений. Общий вид табулятора Голлерит представлен на фигуре 15, где обозначены: 1—карточный магазин, 2—подающий нож, 3—приемник для отработанных карт, 4—.указатель положения машины, 5—пусковая кнопка, 6—остановочная кнопка, 7—гасительная кнопка, 8—счетчики,
9—гасительный вал, 10—гасительные муфты,
11—приборы магнитного гашения, 12—каретка, 13—табуляграмма, 14—2 секции, только печатающие, 14—5 печатающих секций счетчиков, 15—печатающий механизм, 16—правый комплект кнопок управления, 17—выключатели нарастающих итогов и автоматич. пуска, 18— выключатели: печатания счетчиков, включения контроля итогов, автоматич. гашения и печатания итогов, 19—коммутационная доска, 20— коммутационные шнуры, 21—коммутационные гнезда контрольного аппарата, 22—главный мотор, 23—зажимы собачек выключения молотков, 24—ручка для усиления удара молотков, 25—катушки ленты, 26—главный переключающий рычаг (итоговая или печатная работа).
В приемный магазин табулятора закладывается одновременно .до 800 перфокарточек. Механизм подачи состоит из подающего ножа, совершающего равномерное движение вверх и вниз и подводящего карточки по одной к воспринимающему механизму, и транспортирующих роликов, посредством которых карточки проводятся по двум рядам воспринимающих щеток, после чего посредством специального укладочного барабана-грейфера они откладываются в магазин для отработанных карт. Карточки двигаются в этом механизме сверху вниз, девятками вперед, непрерывно и совершенно синхронно с работой всего механизма машины, в связи с чем свободный интервал между карточками есть величина постоянная и равняется 1 1з ее поперечного размера. Т. о. весь цикл работы машиным.б.определен в 14 интервалов, из которых 13 падают на самую карточку (12 интервалов между позициями и 1 интервал поля), 14-й же—на промежуток между карточками.
Механизм восприятия имеет назначением посредством двух рядов щеток и соответствующих им двух контактных валиков воспринимать одновременно две карточки, из которых одна находится под верхними щетками, а другая—в той же позиции под нижними. Этот механизм воспринимает карточки в двух позициях: 1) чтобы показания на карточках могли фиксироваться на счетчиках и печататься на табуляграмме и 2) чтобы, воспринимая показания по отдельным колонкам одновременно по верхним и нижним щеткам в двух карточках, обнаруживать расхождения в пробивках, что будет служить сигналом об изменении групп, на которые карточки были предварительно рассортированы. В конечном счете в результате такого расхождения произойдет автоматич. остановка главного мотора и действие второго гасительного мотора для печатания итогов и гашения счетчиков“ Поэтому верхние щетки воспринимающего механизма носят название контрольных. Задача их—параллельным действием с нижним рядом обнаруживать изменения групп, давая сигнал для дачи итога. Нижний же ряд щеток имеет основным назначением“ воспринимать показания карточек для подсчета и печатания. Каждая воспринимающая щетка состоит из пучка тонкой стальной проволоки, заключенного в трубочку (держа-
тель), как в сортировальной машине, с той лрАнь разницей, что такая щетка имеется уже не одна, а по числу колонок карточки. Воспринимающие щетки не имеют постоянного соединения со счетно-пишущим механизмом, а для удобства оперативной работы любые щетки могут коммутироваться с разными счетчиками по мере надобности или же соединяться с аппаратом контроля итогов. Для этого каждая щетка верхнего и нижнего рядов посредством провода выведена на специальную коммутационную доску, где каждой верхней щетке соответствует по одному, а нижним по три параллельно соединенных штепсельных гнезда. Счетный механизм машины состоит из 5 горизонтально расположенных электромагнитных счетчиков, приводящихся в движение от общего главного вала машины. Каждый счетчик имеет сцепление с ним посредством шестерни. Эти счетчики могут воспринимать числа до 8 знаков и кроме того имеют еще один запасный девятый разряд для накопления итога. Назначение счетчиков состоит в накапливании на видимых цифровых колесах итогов путем суммирования показания пробивок, воспринятых щетками с перфокарт. Кроме того каждый счетчик путем системы двойных контактов определяет действие соединенного с ним печатающего механизма как при печатании на табуляграмме отдельных показаний карточек, так и при печатании итогов. Каждый разряд счетчика выведен на коммутационно-распределительную доску, на которой имеет свое штепсельное гнездо. Схема электрич. цепей и механизмов счета и печатания показана на фигуре 16, где 1—цепь счетного механизма, 2—подающий валик, 3—перфокарта, 4—щетка, 5—вращающийся коммутатор, 6—электромагнит счетчика, 7—переключатель цепей счетного и печатающего механизмов, 8—штепсельное гнездо щетки, 9—гнездо
счетчика, 10—переключающий рычаг счетного колеса, 11—непрерывновращающийся главный вал, 12—цифровое колесо, 13—коммутационнораспределительная доска, 14—валик каретки печатающего механизма, 15—электромагнит печатающего механизма, 16—его якорь, 17— собачка, 18—выключатель, 19—табуляграмма, 20—литеры, 21—молоточек, 22—печатающий сектор. Для того чтобы заставить счетчик работать, его надо соединить по соответствующим разрядам со штепсельными гнездами нижних щеток, что^делается посредством коммутационных шнуров, аналогичных таковым же в телефонных коммутаторах. Каждый счетчик (фигура 17) состоит из двух частей—основания и головки. Основание—самый счетчик—
осуществляет основную работу по накоплению на цифровых колесах суммы показаний тех колонок перфокарт, с к-рыми он соединен посредством коммутационных шнуров, и по передаче контакта на соответствующую ему печатающую секцию для печатания отдельных показаний. Работа же головки счетчика заключается в выполнении одной специальной функции—дачи контактов для печатания при итоговом ходе машины сумм, зафиксированных на счетчике. На фигуре 17 головки счетчиков сняты; обозначения: 1—ука
Фигура 17.
затель положения машины, 2 — кулачковые контакты, 3—кнопки управления, 4—гасительный вал, 5—гасительная муфта, 6—гасительная шестерня, 7—цифровые колеса, 8— сцепные шестерни. Каждый счетчик является совершенно обособленным механизмом и работает независимо от других счетчиков. Снятие одного или нескольких счетчиков не мешает работе других. Ведущий механизм счетчика находится в непрерывном движении, синхронном с прохождением карточек под воспринимающими щетками. Когда щетка, с которой соединен данный разряд счетчика, нащупала пробивку в карточке, происходит контакт между щеткой и контактным валиком. Этцм контактом замыкается линия электромагнита данного счётного разряда счетчика (фигура 16), якорь притягивается к сердечнику электромагнита. Происходит освобождение переключающегося рычага, к-рый своим движением производит сцепление муфты, имеющей постоянное вращение от ведущего механизма, с цифровым колесом счетчика через посредство передаточной шестерни. Т. о. с момента контакта начинается движение цифрового колеса, к-рое продолжается до тех пор, пока карточка не перешла нееколько за нулевое положение. В этот момент происходит нормализация счетчика, ведущий механизм расцепляется с цифровым колесом и движение последнего прекращается. Т. к. карточка идет девятками вниз, то естественно, что цифровое колесо повернется на то количество позиций, к-рое соответствует номеру пробивки. При девятой пробивке цифровое колесо счетчика будет вращаться, пока карточка пройдет от 9 до нуля, то есть провернется на 9 позиций.
Печатающий механизм имеет своим назначением печатать на табуляграмме или отдельных таблицах при помощи печатающих секторов и молоточков как показания отдельных карточек, так и накопленные на счетчиках итоги. Печатающий механизм имеет 2 секции по 10 знаков в каждой, предназначенные для печатания только справочных и группировочных обозначений. Эти секции не связаны со счетчиками. Остальные 5 секций печатающего механизма соответствуют каждая своему счетчику и имеют по 9 знаков соответственно общему числу разрядов счетчика. Машина может работать в двух вариантах: или только для печатания одних итогов или для печатания как показаний отдельных карточек, так и итогов, причем в первом случае скорость машины вдвое больше (150 и 75 ходов в мин.). Каждому печатающему сектору соответствуют свой электромагнит и запирающее сектор приспособление, к-рое приводится в действие, когда электромагнит притя
гивает свой якорь. Каждый электромагнит печатающего механизма соединяется проводом с соответствующим разрядом счетчика. В каждом же разряде счетчика имеется двойной переключающий контакт, работающий т. о., что после замыкания электромагнита данного разряда счетчика внешний контакт размыкается, разрывая этим линию электромагнита счетчика, а внутренний— замыкает линию печатающего магнита (фигура 16). Последний притягивает свой якорь, освобождает защелку, которая останавливает печатающий сектор на определенной позиции. На фигуре 18 дана схема устройства печатающего механизма: 1—направляющий стержень рамы секторов. 2—печатающий сектор, 3—запирающая собачка, 4—защелка, 5—холостой биток, 6—цифровые литеры, 7—валик каретки, 8—лента, 9—молоточек, 10—ударник молотков, 11—упор для выключения молотков, 12—рама, поднимающая секторы, 13—пружина ударника, 14—поддерживающий секторный рычаг, 15—табуляграмма, 16—пружина печатающего сектора, 17—поводок ленточного механизма, 18—якорь, 19—печатающий электромагнит. Литеры расположены т. о., что девятка находится наверху сектора, а нуль внизу. Йри каждом же ходе карточки все секторы поднимаются синхронно с прохождением карточки под щетками, то есть, когда карточка стоит на девятой позиции, сектор стоит также около девятой позиции, то есть девятой литерой немного • не доходя до линии печатания. Таким обра зом после контакта сектор всегда останавливается на той позиции, которая соответствует номеру пробивки карточки.
Итого-гасительный механизм приводит в движение печатающий механизм для фиксации итогов, накапливаемых на счетчиках, и приводит к нулю цифровые колеса счетчиков. Каждый счетчик посредством установки гасительной муфты можно гасить: при каждом частном итоге, при общем итоге, вовсе не гасить до окончания всей работы. Итого-гасительный механизм действует только тогда, когда основной механизм останавливается. Он имеет свой собственный гасительный мотор, причем совместная работа главного и гасительного моторов не допускается, что обеспечено рядом контрольных устройств. При помощи механизма контроля итогов приводится в движение итого-гасительная система в том случае, когда изменились пробивки по тем колонкам, где фиксируются групповые признаки, по которым карачки бы
ли рассортированы. Т. о., если в механизм машины цоступит карточка с другими пробивками в групповочных признаках, чем карточка предыдущая, то механизм контроля итогов сейчас же посредством специального контрольного реле размыкает линию главного мотора, к-рый останавливается, после чего происходит гасительное действие машины.
Коммутационно-распределительное устройство состоит из коммутационной доски, на к-рую выведены штепсельные гнезда от всех щеток верхнего и нижнего рядов, от всех разрядов 5 счетчиков, от двух печатающих секций, а также штепсельные гнезда механизма контроля итогов. При коммутационной доске находится ряд электрических выключателей, определяющих характер действия машины в отношении печатания показателей отдельных счетчиков, включения механизма контроля итогов по частным и общим группам, автоматич. гашения после остановки машины, автоматич. пуска машины после гасительного хода, печатания нарастающих итогов. Кроме того в машине имеется главный переключающий рычаг, устанавливающий машину на быстрый ход (150 карточек в мин.) при условии печатания только итоговых показаний, а также на работу по печатанию показаний каждой отдельной карточки плюс итоги, каковая производится с замедленной скоростью (75 карточек в мин.).
Табуляторы механической конструкции.
Машины .механич. конструкции Пауерс возникли значительно позднее табуляторов Голлерит. В табуляторах Пауерс (фигура 19) воспринимающий механизм состоит из штифтовой коробки, в состав которой входят 540 пружинных штифтов (45 рядов, соответствующих колонкам карточки, по 12 в каждом), соответствующих всем возможным позициям пробивки карточки. Встретив сопротивление материала карточки, штифт оседает; те же штифты, которые прошли через пробивку, производят определенное установочное действие в механизме машины, совершенно аналогичное установке на клавиатуре счетно-пишущих машин какого-нибудь числа. Работа происходит в два периода. Сначала карточки поступают в воспринимающий механизм, в нем задерживаются на то время, пока штифты произведут соответствующую установку в механизме головки машины, после чего только начинает действовать механизм счета и печатания. После окончания действия этого механизма карточка, уже воспринятая, выбрасывается из механизма восприятия в специальный приемник, вместо нее поступает новая карточка, и цикл работы повторяется. Прерывистое движение карточек, происходящее от работы в 2 периода, значительно сокращает скорость табуляторов механич. конструкции по сравнению с табуляторами Голлерит. Однако эти машины создают больше технич. возможностей в смысле комбинаций с печатанием не только цифр, но также и буквенного текста (фигура 20), в связи с чем алфавитный табулятор, печатающий на основе пробивок в перфокарточках сокращенный буквенный текст (слова до 20 букв), является машиной именно сист. Пауерс. Машина состоит из головки и базы. Головка заключает в себе 7 счетно-пишущих механизмов, из которых каждый Может иметь в зависимости от модели счетную емкость как в установке, так и в итоге 9 или 10 знаков. Каждый такой секций м. б. установлено 3—4. Установка этих дополнительных счетчиков для накопления общих итогов заставляет снижать быстроту машины до 55—60 ходов в мин., без этих же счетчиков машина может работать на скорости "до 90 ходов. База машины содержит механизм подачи, приемник для карт, механизм контроля итогов, механизм восприятия и магазин для отработанных карт, а также движущий механизм машины, управляющий пуском и остановкой. Штифтовая коробка базы соединяется с установочным механизмом счетно-печатающих секций головки табулятора посредством распределительной коробки. Распределительная коробка (фигура 21) состоит из ряда спиц, которые м. б. изогнуты разным способом, соединяя различные роды штифтов с секциями счетно-печатающего механизма. Коробки строятся по различным схемам в зависимости от построения форм карточек и форм табуляграмм. Каждому табулятору приходится иметь несколько штук коробок,
счетно-пишущий механизм, представляющий какую-либо отдельную счетно-пишущую машину, м. б. установлен или на работу по счету и печатанию одновременно или же на работу только по печатанию без счета. Кроме того машина имеет общее приспособление для всех счетно-печатающих механизмов, при помощи которого производится установка или на печатание только итогов или на печатание как отдельных показаний карточки, так и итогов. Как в первом, так и во втором случае скорость машин одинаковая. Печатание производится или на отдельных формулярах или на широкой бумажной ленте 44—45 см, которая вкладывается в каретку обычного типа. В дополнение к нормальным счетным механизмам м. б.установлены дополнительные счетчики, работающие параллельно с ними. Таких дополнительных счетных
| ALABAMA | 1 | 2 7 5 0 5 | 2 5 | 35.5 | |
| ARIZONA | 2 | 1 6 4 7 5 | 2 0 | 46.Θ | |
| ARKANSAS | 3 | 23 Θ 8 2 | 4 3 | 45.5 | |
| CAL IFORN 1 A | 4 | 327 502 | 8 0 | 25.4 1 | |
| COLORADO | S | 53 5 20 | 4 5 | 32.9 I | |
| CONNECTICUT | 6 | 7 6 9 4 9 | 2 5 | 30.1 | |
| DELAWARE | 7 | 8 9 9 1 | 3 5 | 47.2 | |
| FLORIDA | 8 | 5 7 7 9 0 | 4 0 | Λ0.3 | |
| GEORGIA | 9 | 4 13 20 | 9 0 | 39.4 | |
| IDAHO | 1 0 | 17 48 2 | 3 0 | 37.2 | |
| ILLINOIS | 1 1 | 269860 | 5 7 | 28.7 | |
| INDIANA | 1 2 | 116680 | 45 | 29.3 | |
| 1 0 WA | 1 3 | 8 0 9 5 6 | 7 5 | 3 5.7 | |
| KANSAS | 1 4 | 61 8 25 | 5 0 | 33.8 | |
| К E N.T UCK Y | 1 5 | 3 7 19 8 | 2 5 | 35.7 | |
| LOUISIANA | 1 6 | 2 6 5 8 0 | 40 | 34.7 | |
| MAINE | 1 7 | 3 1840 | 2 5 | 36.1 | |
| MARYLAND | 1 8 | 48 3 9 2 | 6 5 | 33.4 | |
| MASSACHUSETTS | 1 9 | 220963 | 2 0 | 24.6 | |
| MICHIGAN | 2 0 | 165748 | 7 0 | 27.4 | |
| MINNESOTA | 2 1 | 9 9 4 2 5 | 35 | 32.5 | |
| MISSISSIPPI | 2 2 | 1 5 9 79 | 85 | 43.9 | |
| MISSOURI | 2 3 | 120623 | 4 2 | 28.6 1 | |
| MONTANA | 2 4 | 24 64 0 | 2 8 | 39.8 | |
| NEBRASKA | 2 5 | 3 8 4 6 6 | 3 5 | 38.5 | |
| NEVADA | 2 6 | 4 5 6 3 | 45 | 48.6 | |
| NEW HAMPSHIRE | 2 7 | 1 9 3 2 0 | 3 0 | 39.3 | |
| NEW JERSEY | 2 8 | 1 4 8 7 8 0 | 9 0 | 25.7 | |
| NEW MEXICO | 2 9 | 7 9 4 0 | 3 5 | 46.3 | |
| NEW YORK | 3 o | 5 0 9 4 24 | 8 0 | 21.5 | |
| NORTH CAROLINA | 3 1 | 3 7 6 4 0 | 75 | 38.5 | |
| NORT^I DAKOTA | 3 2 | 1 2 240 | 95 | 47.5 | |
| OHIO | 3 3 | 2 6 0 56 0 | 56 | 26.4 | |
| OKLAHOMA | 34 | 51 280 | 7 5 | 32.8 | |
| OREGON | 3 5 | 5 7 7 2 0 | 8 0‘ | 32.5 | |
| PENNSYLVANIA | 3 6 | 346950 | 20 | 23.7 | |
| RHODE ISLAND | 3 7 | 2 7 3 4 0 | 3 3 | 36.5 | |
| SOUTH CAROLINA | 3 8 | 1 9 3 6 0 | 2 5 | 45.7 | |
| SOUTH DAKOTA | 3 9 | 1 6 7 3 0 | 18 | 46.5 | |
| TENNESSEE | 4 0 | 3 9 9 9 0 | 8 0 | 32.9 1 | |
| TEXAS | 4 1 | 1 12 9 6 2 | 4 0 | 26.3 I | |
| UTAH | 4 2 | 2 3 9 0 0 | 5 9 | 36.2 | |
| VERMONT | 4 3 | 14 8 4 0 | 6 2 | 47.8 | |
| VIRGINIA | 4 4 | 43 4 02 | 8 0 | , 36.3 | |
| WASHINGTON | 4 5 | 92 1 37 | 4 0 | 30.2 | |
| WEST VIRGINIA | 4 6 | 33 4 05 | 6 0 | 33.6 | |
| WISCONSIN | ч 7 | 8 5 3 5 1 | 3 5 | 31.8 | |
| WYOMING | 4 8 | 9 9 4 5 | 6 5 | 45.5 | |
| 3986516 | 1 0 |
Фигура 20.
построенных по разным схемам. Смена распределительной коробки в машине производится легко в несколько минут, однако стоимость их служит препятствием в отношении гибкости использования машины. Современные машины имеют приспособления для автоматич. контроля итогов только по частным группам. Для получения общих итогов приходится подкла
дывать специальные остановочные карты. Машину, остановившуюся на общем итоге, приходится специальным рычажком устанавливать на дачу итога и пускать в ход от руки. В связи с этим степень автоматизации работы надо признать меньшей, чем для машин электрической конструкции.
Сравнивая эксплуатонные данные табуляторов Пауерс и Голлерит, необходимо отметить, что к несомненным плюсам машин Голлерит следует отнести бблыную скорость работы, бблыную гибкость в построении табуляграмм, что определяется их коммутационным устройством, возможность работать на карточках 80-колонной схемы, больших по емкости. К минусам машин механич. конструкции следует отнести бблыную сложность конструкции, необходимость изготовления распределительных коробок для каждой новой схемы работы, медленность работы, затруднения при работе с карточками объёмом более 45 колонок. К плюсам следует, отнести бблыную счетную емкость и возможность работать от обычной осветительной сети, в то время как для машин Голлерит необходим постоянный ток. Машины обеих систем м. б. снабжены для специальных бухгалтерских работ сальдирующим приспособлением, благодаря к-рому машина может печатать как отдельные обороты по дебету и кредиту, так и автоматически выводить и печатать сальдо.
Машины с ручной установкой. Все машины с ручной установкой исходных для работы числовых данных м. б. подразделены на трй основных класса. Суммирующие машины предназначены для быстрой работы на сложение и вычитание. На всех системах этих машин возможно производить также умножение и деление, но для этой работы они всегда менее удобны и менее производительны, чем машины вычислительные, специализированные для быстрой работы в первую очередь на умножение и деление, а затем уже на сложение и вычитание, причем многие из машин этого класса практически не используются для сложения и вычитания из-за малой продуктивности работы. Машины универсальные, приспособленные для выполнения некоторых специфич. процессов учетной работы, в которых работа н.а суммирование с распределением слагаемых по нескольким итогам сопрягается с работой вычислительного порядка, преимущест венно умножением. Такого рода работу мы имеем при составлении счетов фактур. Машины этого класса не многочисленны и комбинируют в себе свойства машин двух предыдущих классов. В вычислительных машинах основным требованием является полный автоматизм вычислительного действия после установления исходных для работы данных и максимальное ускорение действия механизма самой -машины. Механизация записи исходных данных вычисления и его результатов при помощи печатающего прибора имеет для них меньшее значение, чем в машинах суммирующих. Развитие же конструкции суммирующих машин направлено к созданию оптимальных условий для быстрой установки исходных данных при работе, не глядя на клавиатуру, и максимальному использованию механич. печатания не только для фиксации самого счетного процесса, но и для внесения всевозможных справочных текстовых обозначений, т. к. машины этого класса преимущественно используются для работ по счетоводству и изготовлению счетной документации. Поэтому основную массу вычислительных машин составляют машины незаписывающие, и почти все суммирующие машины выпускаются как машины счетно-пишущие. В связи с тем, что счетная работа на суммирование почти всегда сопровождается распределением счетных показаний на отдельные группы (счета бухгалтерской номенклатуры, группировки в статистике и т. д.), суммирующие машины в своих наиболее совершенных моделях конструируются как машины многосчетчиковые, на которых можно одновременно с подсчетом общей суммы делать разноску для получения отдельных групповых· итогов. Развитие машин в этом направлении привело к созданию аппарата, имеющего число счетчиков до нескольких тысяч штук. В то же время в вычислительных машинах обычно один, редко два результатных счетчика. Существенным моментом для характеристики машин отдельных видов является периодичность их работы. При совершении машиной какой-либо счетной операции всегда можно различать три фазы ее работы: а) приведение в нужное положения всех рычажков управления машиной для выполнения нужной операции и фиксация на клавиатуре или другом установочном приспособлении исходных числовых данных; б) выполнение машиной счетного действия и в) фиксация результатов списыванием итогов с цифровых колес счетчика или путем печатания. Период фиксации заканчиваетбя обычно тем, что установочное приспособление и счетчики приводятся к нулю для возможности начать следующую операцию. Увеличение производительности работы С. м., зависящее в конечном счете от продолжительности всех трех фаз, достигается как наложением одной фазы на другую, так и сокращением продолжительности каждой фазы в отдельности. Сокращение времени установки может быть достигнуто путем создания легкой клавиатуры с небольшим ходом клавиш вниз при нажиме, с тем, что число этих клавиш ограничивается 10—15. Такое разрешение практически позволяет поддерживать при работе громадные скорости установки— порядка 4—5 цифр в секунду, ускорение периода действия машины, что м. б. достигнуто за счет быстроты хода ее счетного и печатающего механизмов. Для отдельных машин эта быстрота варьирует в пределах 80—360 ходов в мин. Все суммирующие счетно-пишущие машины, выпол-
няющие счетную операцию в один ход, не могут в большинствеслучаевдаватьболее 100—120 ходов в мин. Но для этих машин быстрота действия счетного механизма не имеет большого значения, т. к. до 80% времени всей работы затрачивается на установочные действия. Для машин вычислительных, наоборот, ускорение хода машины является решающим фактором производительности. Для них период установки примерно равен1 по времени периоду работы. Объясняется это тем, что вычислительные машины в подавляющем большинстве производят умножение и деление методом последовательного сложения и вычитания, и на совершение вычислительной операции затрачивается столько ходов машины, сколько единиц содержится в сумме цифр множителя или частного (не считая корректирующих оборотов при делении). Напр., чтобы помножить какое-либо число на 675, надо сделать 6+7 + 5=18 ходов и т. д. Ручные вычислительные машины рассчитаны на режим примерно в 200 об/м., новейшие же моторные машины, автомата и полуавтоматы, работают на скоростях 300 и даже 360 об/м. Решающим моментом ускорения периода работы вычислительных машин м. б. переход к принципиально другим конструкциям счетного механизма, например к работе методом мультипликации вместо повторного сложения. Однако проблема эта технически разрешена только в трех мало распространенных машинах (машина «Миллионер», вычислительная машина с печатающим прибором «Юнайтед»и фактурная машина«Мун-Гопкинс»). Сокращение периода фиксации достигается при помощи устройства, механически печатающего результат при нажатии на специальную кнопку.
Суммирующие машины. Большинство суммирующих машин имеет устройство для печатания, но существуют также машины непечатающие. Печатающие машины имеют механизм только для печатания цифровых обозначений или приспособлены для печатания также всякого рода справочных сокращенных буквенных обозначений и наконец печатают цифровой и полный буквенный текст. В суммирующих непечатающих машинах установка исходных данных производится при помощи всякого рода движков, кулисе, реек или же эти ма-, шины имеют клавишную установку; последний тип дает возможность быстрой работы. Клавишные суммирующие незаписывающие машины в особенности удобны для подсчета итогов по ведомостям и карточкам, таксировки фактур и для всякого рода контрольных подсчетов. Их производительность при работе на сложение ок. 5 тыс. пятизначных чисел в день с проверкой или ок. 1 000 умножений небольших чисел. Эти машины работают как общее правило в один период, то есть установка чисел на клавиатуре сливается во времени с периодом ? работы счетного механизма. Фиксация результатов и гашение счетчика составляют вторую операцию. Двигающей силой механизма является палец оператора, нажимающий клавиши. Среди этих машин имеется единственная модель, снабженная небольшим моторчиком, к-рый при небольшом нажиме на клавишу, дающую контакт, приводит в движение механизм машины, что в значительной степени облегчает работу оператора и гарантирует от ошибок, происходящих от недожатая клавиши. Счетчик машины емкостью б. ч. 9—10 знаков работает исключительно на сложение; вычитание осуществляется методом дополнительных чисел. Принцип устройства однопериодной машины показан на фигуре 22. При нажатии на любую из клавиш 1 клавишный рычаг 2 поворачивается на угол, примерно пропорциональный цифре, указанной на клавише, при этом он тянет за собой рычаг 3 и собачку 4_
При ходе вниз собачка скользит по храповику
5. Когда клавиша отпущена, то силой пружины 6 рычаг 2 возвращается обратно, заставляя собачку повернуть храповик на угол, пропорциональный цифре на нажатой клавише. Через, посредство шестереночной передачи этот поворот передается цифровому колесу счетчика 7.
На схеме дан один разряд и не показан механизм передачи десятков. На фигуре 23 дан общий вид такой машины. На клавишах кроме основных цифр имеются дополнительные цифры для производства вычитания. Справа—ручка, для гашения полученных результатов.
Суммирующие машины, записываю щ и е ч и с л а, т. н. счетно-пишущие машины, представляют собою конструктивно б. или м. однородную группу, распадающуюся на полноклавишные и десятиклавишные системы, а также различающиеся в зависимости от количества и устройства счетчиков (работа только“ на сложение или на сложение и прямое вычитание). Большинство имеющихся систем машин принадлежит к полноклавишным, но за последнее время решительное преbбладание получили более быстрые в работе дешевые машины—десятиклавишные. Эти последние машины удобны также и тем, что кроме возможности работать, не глядя на клавиатуру, можно легко менять разряд установленного числа добавлением нулей, а отсюда легко производить умножение. По характеру работы все эти машины являются двухпериодными. Первый период— установка числа на клавиатуру и приведение механизма в движение нажатием“ на моторную педаль или движением рычага, если машина. ручная.Второй период—процесс суммирования,.
происходящий одновременно с процессом записи на контрольной ленте или обычном счетном формуляре, причем запись может производиться как по отдельным слагаемым, так и по итоговым суммам и делается совершенно автоматически. Можно также записывать номера и другие цифровые обозначения, имеющие справочный характер и не подлежащие суммированию. Большинство машин может вести подсчет одновременно по двум (а иногда и большему числу) колонкам, выключать из подсчета отдельные слагаемые, производить повторное суммирование одного и того же слагаемого и т. о. производить умножение. Модели новейших систем не ограничиваются только производством простого, сложения, а соединяют сложение с вычитанием, а также с накоплением итогов сразу по нескольким группам.
Современные модели счетно-пишущих машин имеют обычно привод от мотора,но широко применяются также и мелкие ручные модели.Маши-ны имеют целый ряд кнопок управления, определяющих установку на то или другое действие. Итоги печатаются, и счетный механизм гасится автоматически при нажатии на соответствующую кнопку. В отношении устройства счетного механизма машины конструируются в следующих вариантах для: а) простого сложения на одном счетчике и вычитания только методом дополнительных чисел; б) двойного сложения на двух связанных между собой счетчиках;
в) сложения и прямого вычитания на одном счетчике; г) двойного сложения на двух связанных между собой счетчиках и прямого вычитания; д) сложения на нескольких счетчиках;
е) сложения и вычитания на одном или двух счетчиках и сложения на многих счетчиках (в отдельных моделях 4, 7, 15, 20). Для моделей последней группы счетчики располагают или по окружности барабана, включающего тот или другой счетчик, причем движение барабана связывается с движением каретки т. о., чтобы определенный счетчик соответствовал определенной графе формуляра, или на поперечно расположенной оси, общей для всех счетчиков, опять-таки в своем движении связанной с кареткой. Печатающее приспособление обычно представляет одно целое со счетным механизмом. Печатание производится посредством удара молотков по печатным литерам секторов машины. Формуляр, контрольная лента или счетный документ помещаются в каретке, подобной каретке обыкновенной пишущей машины. Для машин настольных, для подсобной работы, каретка применяется обыкновенно неподвижная, небольшой величины, рассчитанная только на работу с бумажной лентой. Машины, предназначенные для основной документационной работы, имеют каретку с движением по горизонтали от руки или с автоматич. движением из графы в графу. Размеры кареток доходят до 60 см. Для одновременной работы на двух связанных между собой формулярах имеются каретки, в которых валик состоит из двух независимо вращающихся частей например, фиксируя отдельные слагаемые на контрольной ленте, можно печатать одни итоги в специальной ведомости. Машины, которые предназначены для работы со сложными формулярами, имеют специальное устройство каретки, движение которой связано с действием счетно-пишущего механизма машины, т. ч. в зависимости от положения каретки может включаться в работу тот или другой счетчик, может определяться счетное дей ствие машины на сложение или вычитание, или будет производиться одно печатание без подсчета и т. д. Большинство машин имеет видимое печатание, что служит контрольным моментом в отношении проверки установки. Средней нормой производительности за рабочий день можно считать 5 000—6 000 -подсчетов пятизначных чисел с проверкой для десятиклавишных машин и 4 000—5 000 для полноклавишных при условии четкого и удобного для работы материала.
Типичной полноклавишной машиной является машина Берроуз, общий вид которой дан на фигуре 24, а схема конструкции на фигуре 25. При нажатии на ка-
вается соответствующий клавише двуплечий рычажок 2. который отжимает контрольную планку 3, отводящую секторную защелку 4 и освобождающую этим сектор 5 для движения около оси б, и к-рый оттягивает проволочную установочную тягу 7, входящую отогнутым концом в прорез установочного сектора8, ограничивая движение сектора5, т. к. последний при своем движении вниз упрется каблучком 13 в загну-
Фигура 25.
тый конец установочной тяги. После установки числа отводят рычаг 9 в положение, указанное пунктиром, причем посредством специального переключающего механизма шестеренки счетчика 10 расцепляются со счетной гребенкой сектора 5 и опускается поперечная планка 11 (как показано на чертеже), поддерживавшая секторы 5. Секторы 5 тех разрядов, которые были освобождены нажимом клавиши, начинают поворачиваться под влиянием своих пружин в пределах, ограниченных концом тяги 7, причем левая, счетная, часть сектора 5 опускается, а правая, печатающая, поднимается. Чем больше установленная цифра, тем ниже опустится левое плечо сектора и поднимется его правое плечо. Последнее установится нужной цифрой против линии печатания и ударами молоточков
----- — 12 будет одновременно
i напечатано все установ- ленное число. При об-J ратном движении рыча-6 та, 9 в исходное по-I ложение под влиянием
_9 сильных пружин счет-
8 ные шестерни 10 сцепляются с гребенками секторов, к-рые, возвращаясь в нормальное положение под действием поперечной планки 11, поворачивают шестерни счетчика на столько зубцов, на сколько они предварительно опустились, то есть на установленное при помощи клавиши число. Стремление к упрощению клавиатуры и уменьшению числа возможных ошибок от неправильного нажатия на клавишу породило систему десятиклавишных машин. Их установочная клавиатура состоит из 10 цифровых клавиш (фигура 26), рычаги которых поворачиваются около неподвижной оси а. Набор фиксируется в подвижной наборной каретке б, содержащей 10 рядов штифтов; в каждом ряду, соответствующем числовому разряду, имеется десять штифтов—от 0 до 9. Перед началом работы каретку устанавливают так, что отогну
тые концы клавишных рычагов касаются снизу штифтов первого ряда. При нажатии на клавишу выдвигается соответствующий штифт и одновременно каретка передвигается влево на один разряд. Действуя дальше, набирают на каретке нужное число. Выдвинутые штифты ограничивают движение вверх печатающих секторов; по окончании счетно-печатающего действия машины наборная каретка возвращается в исходное положение, а набор гасится.
Счетно-печатающий механизм для одного разряда показан на фигуре 27. Счетно-печатающий сектор состоит из печатающей части 1 и счетной части 2, поворачивающихся вместе на одной оси. Печатающий сектор 1 содержит 10 цифровых литер от 0 наверху до 9 внизу. Движение сектора 1 вверх под действием длинной пружины 3 ограничивается движением счетного сектора 2, с которым он связан как штифтом 4 в прорезе 5, так и короткой пружиной 6. В зависимости от подъема сектора 1 под печатающий молоточек 7 попадает нужная цифра. Чтобы секторы могли подниматься только в определенное, соразмеренное с другими частями механизма время, они удерживаются по всей секции в целом хомутом 8, который начинает опускаться и освобождать секторы только после того как произведено установочное действие и машина пущена в ход посредством рукоятки или моторного привода. Возврат секторов на место объясняется обратным движением того же самого хомута. На нижней стороне счетного сектора 2 находится каблучок 9, к-рый при движении сектора вперед упирается в выдвинутый штифт наборной каретки 10, чем определяется угол подъема сектора. При обратном ходе сектора 2 его зубцы поворачивают шестеренку 11 счетчика, на к-ром происходит отсчет установленного числа. Каждая шестеренка имеет сбоку (в сторону высшего разряда) дополнительный десятичный зубец, при помощи которого при каждом полном обороте шестеренки поднимается т. н. десяточник 12 следующего высшего разряда, служащий для передачи десятки в высший разряд. Действие деся-точника сводится к следующему: в конце гребенки сектора 2 имеется штифтик 13, который упирается в конец крючка десяточника (пунктир), чем фиксируется его нормальное положение по окончании обратного хода. Упираясь штифтами в эти окончания крючков десяточни-ков, секторы стоят в нулевом положении. При этом штифтик каждого сектора упирается в тот десяточник, к-рый приподнимается при полном обороте шестеренки низшего разряда, то есть для сектора сотен—шестерни десятков, для сектора десятков—шестерни единиц и т. д. Совершив полный оборот, шестеренка какого-либо разряда (при обратном ходе сектора) поднимает десяточник, соответствующий сектору следующего высшего разряда. Десяточник поддерживается в этом положении особой собачкой 74. Сектор же высшего разряда, дойдя при обратном ходе до нормального нулевого положения, в нем не удержится, т. к. против штифтика будет не конец—крючок, в к-рый он раньше упирался, а его вырез; поэтому под влиянием короткой секторной пружины 6 он продвинется назад еще на одно деление и т. о. даст шестеренке счетчика, с которой он сцеплен, еще одну десятую полного оборота. Продвижение счетной части сектора назад против нулевого положения при передаче десятков делается независимо от печатающего сектора, к-рый остается в нормальном нулевом положении. Это делается возможным благодаря движению штифта 4 в прорезе 5.
Цикл работы машины происходит следующим образом: 1) установка числа посредством клавиш на наборной каретке; 2) работа машины: а) шестеренки расцепляются с секторами, б) секторы поднимаются вверх, в) молоточки печатают установленное число, г) шестеренки счетчиков сцепляются с гребенками секторов,
д) обратный ход секторов и насчитывание числа
.© ® ® ©©
Фигура 26.
на шестернях, одновременно подъем соответствующих десяточников, е) печатающие части секторов устанавливаются в нулевое положение, счетные части секторов, десяточники которых поднялись, продвигаются на один зубец вправо, ж) наборная каретка возвращается в исходное положение и одновременно гасится установленное число. Если нужно повторить установку слагаемого, то есть произвести его умножение, нажимают клавишу повторения. Тогда при возвращении механизма машины в исходное положение наборная каретка не возвращается и набранное на ней число не гасится. Т. о. можно произвести процесс сложения одного числа любое число раз путем повторного хода машины. Для перевода этого числа в высший разряд для умноже-
Фигура 28.
ния нажимают на клавишу 0, заставляя этим продвинуться всю наборную каретку на один разряд выше. На фигуре 28 изображена машина Дальтона, являющаяся основным представителем группы десятиклавишных машин.
Суммирующие машины с печатающим прибором для чисел и сокращенных буквенных обозначений в главной своей массе представляют обычные счетно-пишущие машины предыдущей группы, приспособленные для специальных целей счетоводства и производства записи на отдельных лицевых счетах с одновременным получением к илй повторных записей на журнальных листах или картах. Для этого используются по преимуществу модели двух- или многосчетчиковые, причем * один из счетчиков должен быть обязательно сальдирующим с тем, чтобы отрицательная разность (кредитовое сальдо) получалась в виде прямого числа. Машины снабжаются приспособлением для печатания сокращенных (из 2—3 букв) текстовых обозначений, дающих расшифровку бухгалтерских записей, как то: обозначение месяцев,символическое обозцачение характера операций, рода документов и т. д., общим числом 12—30. Применительно к документационной работе процесс записи идет преимущественно не по вертикальным колонкам, а по горизонтальным строч кам, для чего каретка должна иметь перекрестное действие и должна быть в максимальной степени механизирована с тем, чтобы возврат ее в исходное положение производился от моторного привода. Кроме того в целях максимальной механизации процесса работы устанавливается“ механич. связь между положением каретки в отношении установки на ту или другую графу формуляра и счетно-пишущим механизмом машины. Это осуществляется посредством установки на одной или нескольких продольно расположенных штайгах каретки кулачков или роликов, действующих на рычаги управления работой машины. Благодаря этому машина в графе «старое сальдо» будет складывать, в графе «текст» будет выключаться счетный механизм, в графе «дебет» будет производиться сложение. в графе «кредит»—вычитание и т. д. На нек-рых машинах кроме того каретки снабжаются приспособлениями для работы одновременно на двух или трех формулярах, например лицевом счете, выписке лицевого счета и контрольной ленте. Для этого валик каретки разделен на части, раздельно действующие. В большинстве случаев повторение записей в машинах этого вида определяется не копированием, а автоматич. повторением, положим, в лицевом счете и выписке той же самой проводки. Машины этого вида подразделяются на десятиклавишные и полноклавишные в зависимости от устройства установочного механизма. Производительность машин доходит до 750 проводок в день. Другой тип машины образовался при“* способлением для бухгалтерской работы машины типа кассо-регистрирующих аппаратов (смотрите Кассовые аппараты). Кроме отличий конструктивного порядка эти машины с эксплуатон-ной точки зрения имеют ряд характерных особенностей. Являясь машинами многосчетчико-выми (до 36 счетчиков), кассо-регистрирующие аппараты кроме разноски оборотов по лицевым счетам и вывода сальдо, а также повторного печатания оборотов в разных формулярах (лицевом счете, выписке из лицевого счета, журнале, главном счете) могут накапливать обороты по отдельным корреспондирующим счетам т. о., что поверочный баланс в конце дня получается совершенно автоматически. Конечно такая работа возможна только при сравнительно ограниченной номенклатуре оперативных счетов. Эта машина печатает обычно следующие обозначения: дату проводки, дату отнесения на счет, номер счета, обозначение рода операций и сумму. Печатание—плоское, благодаря чему формуляр м. б. и твердым. Копирование как метод повторения заменено повторным печатанием. Кроме дополнительных счетчиков машина снабжается счетчиками числа позиций, указывающих, сколько раз работал тот или иной дополнительный счетчик, то есть сколько сумм на тот или иной счетчик было разнесено. Машины имеют общие сальдирующие счетчики и счетчики общих итогов, которых может быть до трех.
Совершенно своеобразную конструкцию имеет машина длябанковского учета сист. Кампоса, появившаяся в последние годы. Механизм счетчиков вместо обычных десятичных шестерен заменен в ней особыми зубчатыми кремальерами, т. ч. вращательное движение счетных шестерен заменено их линейным смещением. Машина может иметь разное количество счетчиков—от 1 000 до 10 000. Каждый из счетчиков предназначен специально для фиксаций сальдо по данному лицевому счету; последние
"можно потом печатать со всех счетчиков на контрольной ведомости. Принцип применения этой машины заключается в том, что можно, •отказавшись от ведения отдельных лицевых счетов клиентов на карточках и книгах и делая разноску оборотов по дебету и кредиту по соответствующим счетчикам (каждый счетчик соответствует своему лицевому счету), иметь т. о. всегда готовое сальдо по всем лицевым счетам. Машины имеют печатающий аппарат, к-рый кроме сумм фиксирует справочные, цифровые и буквенные обозначения. Машины эти появились в начале 1930 г. и демонстрировались только н£ выставках.
Суммирующие машины с печатающими приборами для чисел и полного текста. Машины этой группы распадаются на 2 вида: а) конструктивно производные от обычной пишущей машины, к которой пристроено счетное приспособление, а также приспособление для работы с бухгалтерскими формулярами; б) производные от счетно-пи-лиущих машин с автоматизированным процессом работы и добавлением буквенного печатающего механизма. Машины первой группы предназначены для работы по счетоводным записям, по составлению счетных документов и всевозможных многоколонных ведомостей. Одновременно с нажатием на цифровую клавишу производится и печатание соответствующих цифр и насчитывание на счетчике. Счетная клавиатура -состоит из 10 клавиш, буквенная соответствует обычной клавиатуре пишущей машины. В целях облегчения удара машины стали снабжать небольшим электромотором, к-рый доводит печатающий рычаг до места при легком нажиме на него, но большинство машин до сих пор имеет ручное управление и в силу этого довольно тяжелую клавиатуру, мотор используется гл. обр. для механизации движения каретки. Счетчики машин подвижные, расположены на специальных штангах вдоль каретки. Количество счетчиков, которые можно установить, определяется размерами каретки и доходит до 25—30 шт. Счетчики съемные представляют собою маленькие независимые счетные механизмы и могут иметь счетную емкость 5—16 знаков. Счетчик ставят на машину, руководствуясь условиями конкретной работы—числом и расположением счетных граф. Кроме счетчиков, установленных на каретке и предназначенных фиксировать итоги по вертикальным колонкам и графам формуляра, имеется еще 1—2 тонны н. перекрестных счетчика, предназначенных для вычисления горизонтального баланса или сальдо. Итоги и гашение счетчиков не производятся автоматически, .а оператор должен воспроизвести итоги,руководствуясь показаниями счетчика—делая установку на клавиатуре; машина в этот момент устанавливается на вычитание, чем производится гашение счетчика с одновременным печатанием его показания на формуляре. Для того чтобы застраховать от случайных ошибок эту работу, машина снабжается контрольными приспособлениями, сигнализирующими в том случае, если счетчик не приведен к нулю. Машины обычно выпускаются в двух моделях. Модель с перекрестным счетчиком предназначена для работ, требующих вывода баланса, то есть для разноски по лицевым счетам, составления ведомостей на зарплату и тому подобное. Производительность этих машин м. б. определена в 400—500 прово-. док в смену с одновременным выводом сальдо. На фигуре 29: 1— кнопки десятичного табулятора,
2—числовая клавиатура, 3—табуляционный рычаг для перескакивания с одной графы на другую, 4—буквенная клавиатура, 5—кнопка для печатания кредитового сальдо (отрицательная разность), 6—кнопка для корректирования, 7—рычажок установки счетного действия вертикальных счетчиков «-Ь» и «—», 8—рычажок выключения счетного действия машины,9—вертикальные счетчики, 9—пластинка для управления работой перекрестного счетчика, 10—
9 9 10 И
рычажок автоматич. управления работой перекрестного счетчика, 11—каретка машины с приспособлением для вложения счетного формуляра спереди и возвратом от мотора, 12—перекрестный счетчик. Более легкие модели с одними только вертикальными счетчиками применяются обычно для составления счетной документации, отдельных многоколонных ведомостей и т. д. Другой вид этих, т. н. бухгалтерских, машин отличается от первого тем, что поскольку в^основу взята счетно-пишущая ма
шина, весь1] процесс " подсчета целиком автоматизирован, то есть итоги, равно как установка счетчиков на то или другое счетное действие, производятся автоматически. Эти машины имеют не съемные счетчики, количество которых м. б. установлено по желанию, а постоянные счетчики с определенной предельной счетной емкостью. Машины эти строят двух распространенных систем, и применение их ограничено несколькими специфич. участками счетной работы, например банковским учетом, где неудоб-
ства, связанные с отсутствием большого количества счетчиков, покрываются высокой степенью механизации работы этой машины. На фигуре 30 показана машина сист. Эллис-Национал: 1—пропускная педаль для текстовой работы, 2—буквенная клавиатура, 3—числоустановочная клавиатура, 4—кнопки управления счетным действием машины (итог, вычитание, повторение и др.), 5—кулачки табуляционные и определяющие автоматич. установку действия машины в той или другой графе формуляра,
6—автоматич. каретка машины с разделенным валиком, 7—журнал, 8—счетный формуляр, 9—место печатания буквенных рычагов, 10— место печатания числовых секторов, 11—моторная педаль для приведения в действие счетно-печатающего механизма машины. Машины этого типа соответствуют наиболее совершенным образцам машин счетно-пишущих. Как та, так и другая группа бухгалтерских машин в целях большего удобства в работе снабжается каретками, приспособленными для работы копировальным методом (быстрое вложение карточек спереди при закрепленном журнале); благодаря такому приспособлению эти машины можно использовать для ведения машинизированного копиручета.
Вычислительные машины делятся на ручные, полуавтоматические и автоматические. С точки зрения устройства счетного механизма, то есть механизма передачи действия от установочного устройства на результатный счетчик, вычислительные машины м.б. подразделены на машины: а) осуществляющие работу умножения и деления путем последовательного сложения или вычитания, причем например для умножения машина делает столько ходов, сколько единиц содержится в сумме цифр множителя, то есть для умножения на 27 число ходов равно 2 + 7= =9, и б) работающие по мультипликационному принципу, механизм которых производит умножение на какую-нибудь однозначную цифру в один ход, и т. о. для умножения требуется столько ходов машины, сколько разрядов имеет множитель, например на 27 в 2 хода. Для машин первого типа мы имеем следующие три устойчивых конструктивных принципа: принцип ступенчатых валиков (т. н. принцип Томаса), принцип зубчатого колеса с переменным количеством зубцов (принцип Однера), принцип пропорционально сдвигающихся зубчатых реек (принцип машин «Мерседес-Эвклид»). Машины, работающие методом последовательного действия, представляют подавляющую массу всех вычислительных машин. С. м. мультипликационные имеются всего только четырех систем—вычислительная машина «Миллионер» (Швейцария), ,не имеющая широкого практич. применения, счетно-пишущая вычислительная «Юнайтед» (США), в СССР еще мало известная счетнопишущая универсальная фактурная машина «Берроу Мун-Гопкинс» (США), имеющая устойчивое, но узкое применение для составления бухгалтерских расчетных документов, и наконец вычислительная счетно-пишущая машина «Курт», не имеющая распространения.
Типичным образцом ручных машин является арифмометр Однера. На фигуре 31 дана основная часть машины—однеровскаязубчатка. Для каждого числового разряда имеется такая зубчатка. Она состоит из шайбы а, заклиненной на валу 1 (фигура 32), и кольца b, к-рое можно поворачивать относительно шайбы а при помощи выступа с называемого установочным ры чажком. В каждом определенном положении это кольцо удерживается особой защелкой. В шайбе а вставлены выдвижные пальцы d. Соответственно установкам рычажка с против цифр 1, 2 и т. д., поставленным на кожухе машины, можно выдвинуть 1, 2 и т. д. до девяти пальцев при помощи имеющихся на них бородок, скользящих в пазе е. Выдвинутые пальцы при повороте вала 1 ручкой 2 (фигура 32) сцепляются с передаточными шестеренками, при посредстве которых передают движение цифровым колесам 4, находящимся в подвижной каретке арифмометра и образующим счетчик, на к-ром фиксируется результат вычисления. Повторность действия определяется количеством оборотов рукоятки, которые м. б. совершаемы в положительном направлении для сложения и умножения и в отрицательном— для вычитания и деления.
Счетный механизм арифмометра заключен в каретке, которая передвигается относительно установочного механизма. Передвижение каретки позволяет устанавливать ее против разных разрядов установочного механизма и этим самым увеличивать и уменьшать порядок числа, к-рое, будучи установлено на установочных рычажках, переносится в результатный счетчик. Т. о. для умножения, набрав множимое установочными рычажками, вращают рукоятку столько раз, сколько единиц имеет цифра множителя после перестановки каретки соответ
ственно разряду цифр. Результатный счетчик покажет произведение, а счетчик оборотов— множитель. Емкость результатного счетчика в большинстве случаев бывает 13 знаков, но в нек-рых моделях машин доходит до 20 знаков. На фигуре 32 обозначения следующие: 3^-уста-новочный рычажок, 4—колеса результирующего счетчика, 5—палец счетчика оборотов, 6— колеса счетчика оборотов, 7 и 8—гасительные барашки счетчиков.

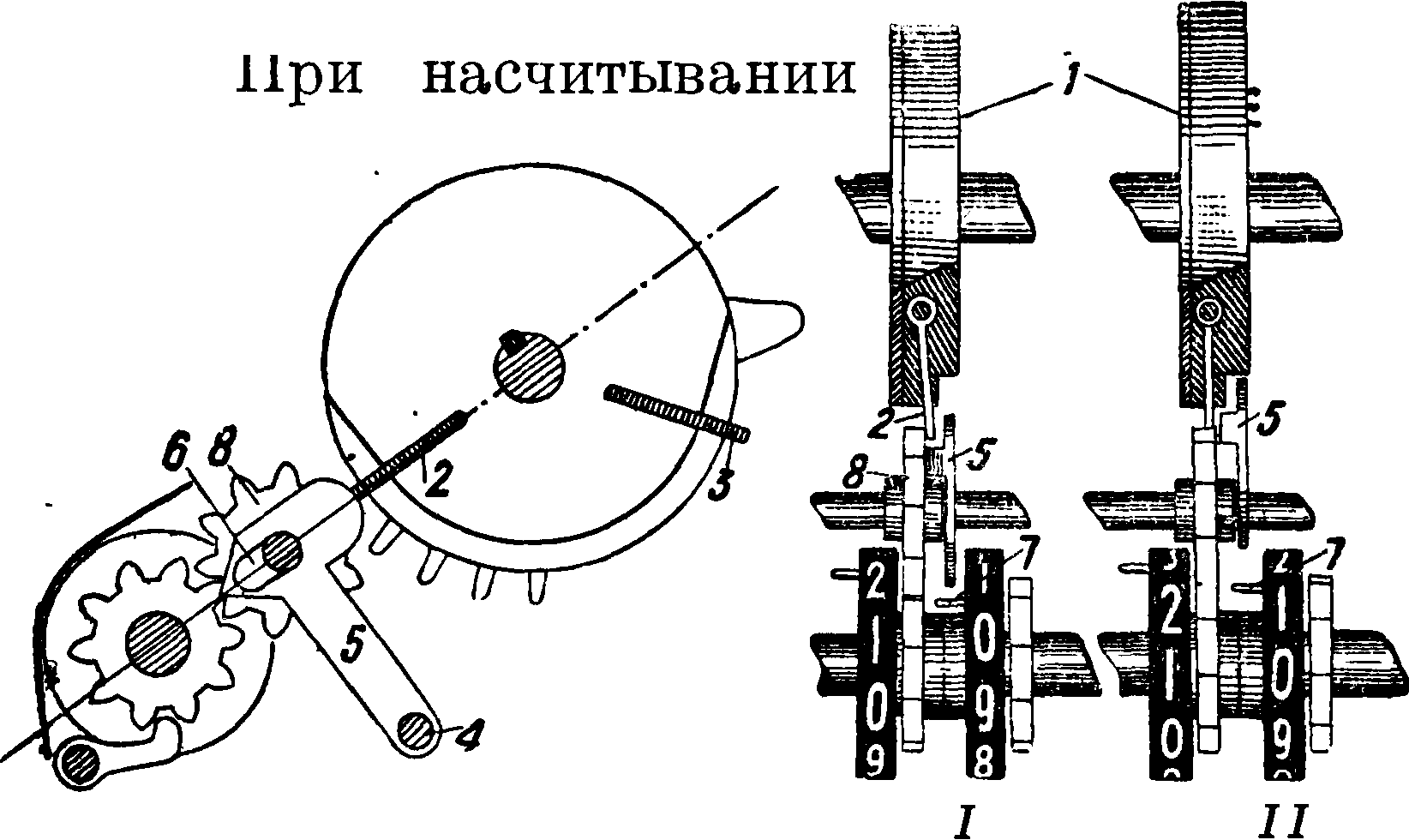

Механизм для передачи десятков схематически показан на фигуре 33. В однеровскую зубчатку 1 вставлены два пальца 2 и 3. Около неподвижной оси 4 качается молоточек 5 в пределах, ограниченных пазом 6. Когда цифровое колесо счетчика низшего разряда сделало полный оборот, то при переходе его с 9 на 0 штифт 7 отодвигает молоточек 5 во II положение. Палец 2 высшего разряда, проходя мимо выступающей части молоточка, отклонится влево (положение II) и, придя в зацепление с промежуточной зубчаткой 8, передвинет ее на один
Фигура 31.
зубец, что вызовет поворот цифрового колеса высшего разряда на следующую цифру. Оттягивающая пружина возвратит после этого палец 2 в положение I. Палец 3 служителя той же цели при вычитании и де лении.
Фигура 33.
числа происходит только подъем молоточков, и только после того, как промежуточные шестерни расцепились с выдвижными пальцами однеровских зубчаток, приходят в зацепление десятичные пальцы 2 или 3. Счетчик оборотов обычно не имеет механизма для передачи десятков за исключением нек-рых моделей машин, что позволяет выполнять на них комбинированные действия, например получать одновременно сумму множителей или сумму частных.

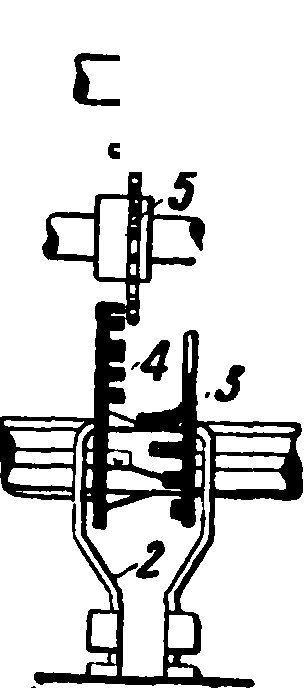

Большинство полуавтоматических С. м. построено по принципу Томаса. Основной деталью является валик 1 (фигура 34), на цилин-дрич. поверхности которого нарезаны зубцы в направлении оси т. о., что количество зубцов в поперечных сечениях различно—от 9 до 1. С этим,/г. н. ступенчатым, валиком находится в сцеплении переда- фиг* 34,
точная шестеренка 2 счетного механизма. Шестеренка и валик могут взаимно смещаться т. о., что шестерня м. б. установлена (в зависимости от нажатия на клавишу того или другого номера) на сцепление с любым сечением валика. Следовательно в зависимости от установки один оборот валика вокруг оси может вызвать смещение шестеренки от 1 до 9 зубцов. Число ступенчатых валиков соответствует числу разрядов установочного механизма. Скользящая
Р муфта 3 с конич. шестернями на концах (реверсивная муфта) обусловлива-* ет возможность поворота цифрового колеса 4 счетчика в том или другом направлении По тому же принципу построен счетный механизм, у которого ступенчатый валик заменен двумя ступенчатыми секторами, из которых один имеет в разных сечениях 4—3—
2—1 зубец, другой же сектор имеет постоянное количество зубцов, равное 5. Оба сектора могут смещаться в направлении их оси. Сцепляя с передаточной шестерней оба сектора или только один ступенчатый в разных сече
Фигура 35.
ниях, можно получить все цифры от единицы до девяти. Такая система принята ндлр. для очень распространенных полуавтоматических машин Монроэ (фигура 35, где 1—числоустановочные клавиши, 2—установочная пластинка,
3—ступенчатый сектор, 4—сектор с 5 зубцами,
5—передаточная шестерня, 6—цифровое колесо). Общий вид машины дан на фигуре 36. Машина приводится в действие электромотором.
Полуавтоматич. машины имеются в моделях“ представляющих собою переход к машинам вполне автоматическим. Напр. нек-рые модели снабжаются мультипликатором, состоящим из 10 кнопок от 0 до 9. Нажатие на какую-нибудь кнопку заста-
ветствующее количество оборотов и автоматически передвинуть каретку в высший разряд, что механизирует процесс работы на умножение“ избавляя оператора от необходимости следить, за тем, какое число появилось в оборотном счетчике. Другие модели устроены так, что деление производится автоматически, то есть после установки делимого на цифровых колесах результатного счетчика и делителя на клавиатуре достаточно поставить каретки так, чтобы соответствующие разряды делимого находились.
против таковых же делителя и установить рычаг автоматич. деления. Машина производит-деление без участия оператора, то есть в каждом“ разряде доводит деление до отрицательного остатка, после чего делается корректирующий! ход, и машина автоматически переходит в следующий разряд и так до приведения каретки в исходное положение. Добавление к полуавтоматич. машинам двух указанных выше приспособлений превращает их в полные автоматы. Типичным образцом подобного рода машины является последняя модель—машина «Мерседес-Эвклид». Схема конструкции «Мерседес» показана на фигуре 37. Привод 1 соединяется с кривошипом 2 для сложения или 3 для вычитания. Шатуном 4 или 5 приводится в движение 10*
зубчатых реек 6, причем благодаря пропорциональному рычагу 7 одна крайняя рейка перемещается на 9 зубцов, другая остается неподвижной, а промежуточные получают пропорциональное перемещение. Установочные шестерни 8, передвигающиеся по квадратным осям 9, ставятся в нужное положение (на фигура число 5419) и получают от зубчатых реек соответствующие повороты, регистрируемые на цифровых колесах 10 счетчика через передаточные шестерни 11. Пропорциональный рычаг 7 смещается при сложении в положение I, а при вычитании в положение II. Работа на сложение и вычитание на машине «Мерседес» производится поворотом шестерен в одном и том же направлении, т. к. эта машина производит вычитание, как сложение дополнительных чисел.
Лит.: Ленц К., Счетные машины, пер. с нем., М.—Л., 1928; Винер Я. и Неслуховский С., Энциклопедия счетных машин, вып. I, М.—Л., 1931;
их же, Руководство по работе на счетно-аналитических машинах, М., 1931; Дроздов Ф., Счетные машины, М., 1925; Willers Fr., Mathematische Instru-mente, В.—Lpz., 1926; Dyck, Katalog math. u. math.-phys. Modelle, Apparate u. Instnmiente, Mch., 1892; Nabhtrag dazu, Mch., 1893; Wartin E., Die Rechnen-maschinen u. ihre Entwicklungsgeschichte, В. 1., Pap-penheim, 1925; Fe indler R., Das Hollerith-Lochkar-ten verfahren, B.; 1929. С. Неслуховский.
