Телеграфные стартстопные аппараты
Телеграфные стартстопные аппараты. Конструкции современных т. н. синхронных телеграфных аппаратов Юза, Бодо, Сименса и др. (смотрите Буквопечатающие телеграфные аппараты) допускают ограниченные пределы расхождения синхронизма и синфазности. Так например, в аппаратах Юза это расхождение не должно превышать 2%, в аппаратах Бодо — 1,5% и в аппаратах Сименса—до 7%. Расхождение скоростей выше указанного уже не м. б. выравнено корректирующими фазу механизмами этих аппаратов, синфазность нарушается, сигналы искажаются. Необходима регулировка для выравнивания фазы, что замедляет работу и удорожает эксплуатю. Для увеличения пределов возможного расхождения скоростей двух аппаратов, работающих на данном проводе, впервые в США был выдвинут новый принцип работы скородействующих буквопечатающих аппаратов. Принцип этот заключается в том, что расхождение скоростей двух аппаратов не сможет достичь большой величины, если после каждого рабо чего оборота, например оси со щетками, ось эта будет останавливаться соответствующим механизмом на определенном месте распределительного диска, называемом пунктом действия. За один оборот сколько-нибудь заметное расхождение скоростей обоих аппаратов не может иметь места, тем более что специальный корректирующий механизм будет за каждый оборот выравнивать фазу (положение на пункте действия). Аппараты указанного типа получили название стартстопных, или асинхронных. В Америке они известны иод общим названием «телетайпов». Расхождение скоростей в этих аппаратах допускается до 12—15% и без труда выравнивается корректирующим механизмом.
Основной принцип работы всех аппаратов стартстопного типа заключается в том, что рабочие оси аппарата не вращаются («stop»), пока не будет получена пусковая посылка тока, сцепляющая («start») при помощи электромагнита рабочие оси с осью ведущего мотора. Вслед за сцеплением происходят посылка рабочих импульсов по пятизначному коду, набор и печать знака и затем посылка, расцепляющая при помощи соответствующих механизмов рабочие оси от оси мотора. Происходит остановка рабочих частей до получения новой посылки токов. Т.с. а. вырабатываются: а) с печатью знаков на телеграфную ленту, б) с типовыми рычагами и печатью знаков также на ленту, в) с печатью знаков на рулон бумаги (электрифицированная пишущая машинка). Производительность Т. с. а. зависит от квалификации работника, т. к. у всех стартстопов передатчиком является клавиатура типа пишущей машинки. Считается, что машинистка может дать до 240 ударов в минуту по клавишам. Это дает производительность, считая по 8 знаков в слове, до 30 слов в минуту. Практическая производительность обычно не превышает 16—20 слов в минуту, то есть до 1 000— 1 200 слов в час при работе симплексом. Основным назначением Т. с. а. является внутригородская связь, а также внутрирайонная связь. Телетайпы в Америке получили широкое применение также в качестве абонентских аппаратов для внутригородской связи. В этом случае они устанавливаются вместе с телефонным аппаратом, и если вызываемый абонент отсутствует, то вызывающий абонент переводит переключателем связь на телетайп, дает пусковой сигнал, приводящий во вращение мотор аппарата вызываемого абонента, передает желаемый текст и затем останавливает мотор аппарата вызванного абонента. Таким же образом телеграмма из центрального телеграфа м. б. передана абоненту, имеющему телетайп, в любое время суток. Обратно — абонент может в любое время суток передать телеграмму на центральный телеграф, где дежурный (обычно один на несколько телетайпов этого типа) передает телеграмму по назначению дальше. В генеральном плане развития связи во второй пятилетке в СССР намечается массовое внедрение Т. с. а. как абонентских, так и для внутригородской и районной связи. Метод наложения частот на биметаллич. и медные цепи позволит связать Т. с. а. крупные з-ды и предприятия между собой непосредственно, хотя бы они находились в различных городах. Т. с. а. должны найти также широкое применение в т. н. диспетчерской связи как внутризаводской, так и на ж. д. и предприятиях связи. Не подлежит сомнению, что и в военной связи Т. с. а. будут иметь широкое применение. На фигуре 1 дан общий вид амер. телетайпа,
печатающего знаки на телеграфную ленту, где а — мотор, приводящий в движение передающий и принимающий механизмы, б — трансмиттер, в — приемник (на переднем плане типовое колесо). На фигуре 2 дана одна из схем, позволяющих одному абоненту пустить в ход мотор (а следовательно и аппарат) другого абонента. Якорь Я соленоида С, втягиваясь внутрь под действием тока, посылаемого вызывающим абонентом, за-
хмыкает контакты Я, чем и включается цепь мотора М. По окончании работы ток в цепи соленоида прерывается и мотор останавливается (Ст1 и Cmll — передающая и приемная станции). К Т. с. а. принадлежат англ, телетайпы «телекс». Аппараты этого типа включаются у абонентов в телефонную сеть, что дает экономию проводов, т. к. не требуется отдельной телеграфной сети, почему телексы могут получить ши-
Cr.J
I
Cr./f
ΛΛΛΑΛΑ^Ι
Фигура 2.
№
рокое применение на любой телефонной сети. Во избежание помех при обычной телеграфной работе постоянным током соседним телефонным цепям телексы работают на тональной частоте. Каждая установка имеет аппарат «телетайп 7-А» (английский), умформер тональной частоты, вспомогательные приборы и переключатель, который позволяет включить в цепь или телефон или телетайп 7-А. При вызове другого телекса абонент ставит переключатель на «телефон» и при автоматической телефонной станции посылает вызов с диска («вертушки»), а при ручной получает соединение обычным образом. По получении соединения оба абонента ставят переключатели на телетайп. Затем вызвавший абонент нажимает клавишу с надписью «кто вы», чем посылает в аппарат другого абонента комбинацию посылок. Эта комбинация посылок приводит в действие ряд кулачков, которые автоматически передают на аппарат вызвавшего абонента номер вызываемого абонента и первые три буквы названия его станции. Обратно, вызванный абонент таким же образом узнает, кто вызывает его. По окончании обмена переключатели ставятся на «телефон». Телексы получили широкое применение на телефонных, сетях Англии.
Схема устройстваи работы амер. телетайпа Т-28 с типовыми рычагами. Для набора сигнала по пятизначному коду в Т. с. а. служит, как указано выше, клавиатура. Вид сверху такой клавиатуры с русским и латинским шрифтами дан на фигуре 3.
Π Р О 6 ЕЛ
Фигура 3.
Набор знака происходит след, образом. Перпендикулярно к рычагам 1 клавиатуры (фигура 4), под ними, расположены пять наборных (селекторных) линеек 2, имеющих каждая вырезы треугольной формы. Вырезы эти расположены в определенном порядке соответственно комбинациям элементарных посылок пятизначного кода. Нажимая какую-либо клавишу, мы заставляем селекторные линейки передвинуться в той или иной комбинации. Часть линеек в зависимости от положения данного клавишного рычага передвинется вправо, часть—влево, часть останется на месте. Последнее имеет место в том случае, когда под данным клавишным рычагом у соответствующей линейки нет выреза треугольной формы. С каждой наборной линейкой связана задерживающая щеколда А, регулирующая помощью контактного рычага С действие контактных пружин Я. Эти контактные пружины соединены с одной стороны с линией h, ас другой—с линейной батареей В. Каждая правая контактная пружина П стремится замкнуть имеющийся на ней контакт с контактом своей парной (левой)
пружины. Т. о. каждая правая пружина нажимает на конец своего контактного рычага и заставляет выступ Р этого рычага скользить по ободу соответствующего контактного диска [К1— К5). Одновременно с нажатием клавиши происходит сцепление оси мотора с осью, на которой насажены контактные диски К1 - Ко и Кб—К. Контактные диски начинают вращаться вместе с осью О и последовательно своими вырезами (расположенными под разными углами к оси вращения) проходят над выступами Р контактных рычагов.
Передвинувшиеся при нажатии клавиши влево селекторные линейки освобождают контактный рычаг С, и его выступ Р может запасть во время движения соответствующего кулачка в его вырез. Это позволит сомкнуться данной паре пружинных контактов Я, и в линию будет послана элементарная посылка. Если следующая селекторная линейка была передвинута при нажатии клавиши вправо, то выступ Р контактного рычага С не сможет в этом случае запасть в вырез соответствующего контактного диска. Отвечающая этой селекторной линейке пара контактных пружин не сможет сомкнуться, и ток в линию не будет послан (пауза). Т. о. в провод будет послана комбинация из пяти элементарных посылок. Так как Т. с. а. для городских и районных связей работают по симплексной схеме постоянного тока, то в процессе работы участвует шестая пара контактных пружин Я и контактный диск Кб. Этот диск в начале вращения оси с дисками разрывает свою пару контактных пружин, чем и прекращает постоянный ток в проводе. Это будет
импульс пуска («start»). В конце оборота диск Кб сомкнет пружины, постоянный ток пойдет в провод. Это будет импульс остановки («stop»). Очевидно, что диск Кб, определяющий остановку аппарата, является коррекционным приспособлением. В начале каждого оборота оси с дисками кулачок Кл уводит свой зуб 3 от выступа запорной скобы .М (фигура 4). Тогда пружина Пр оттягивает скобу М вниз и запирает набранную контактными рычагами С комбинацию. Делается это во избежание передвижения селекторных линеек при нажатии новой клавиши, пока все элементарные сигналы, отвечающие знаку нажатой перед этим клавиши, не будут последовательно посланы в провод и на соседнюю станцию. В конце оборота оси с дисками диск К своим зубом 3 приподнимает скобу М, чем и освобождает контактные рычаги С для набора новой комбинации.
Схема работы приемной части американского аппарата заключается в следующем. При работе по симплексной схеме постоянного тока, пока не нажата клавиша, ток циркулирует по проводу и обмоткам неполяризованных электромагнитов Э обоих аппаратов (фигура 5). По обмоткам электромагнита своего аппарата ток циркулирует для последующего контроля своей работы (принцип работы на постоянном токе в чистом виде). Следовательно в это время парные контакты диска Кб замкнуты. При нажатии клавиши парные контакты диска Кб размыкаются, ток в цепи и обмотках электромагнитов обоих аппаратов прерыва-
ется. При перерыве тока якорь А пружиной П (фигура 5) оттягивается вниз, чем при помощи особой фрикционной муфты достигается сцепление оси мотора и шпинделя, несущего на себе шесть зубьев, из которых на фигуре 5 показан один С1. Пять зубьев шпинделя служат для установки в определенное для каждой комбинации элементарных посылок положение особых избирательных гребней, а шестой приводит в действие печатающий механизм. Шпиндель с зубьями С останавливается после одного оборота по получении электромагнитом Э стопового импульса. Якорь А электромагнита Э имеет надставку Я, снабженную выступами а и б. Как только шпиндель с зубьями С начнет вращаться, выступ на первом зубе С1 заставляет отвечающий этому зубу рычаг Р избирательного стержня-«меча» СТ1 двигаться против часовой стрелки, увлекая и стержень СТ1. Если последующий за пусковым импульс был рабочим (посылка тока), то якорь А опять будет притянут и выступ 6 на его надставке Н станет на пути выступа В стержня-меча. Этот стержень начнет двигаться пи часовой стрелке, имея как бы своей осью головку Г. Нижний конец стержня-меча в этих условиях передвинется к левой стороне рычажка Т1. Пэсле расцепления зуба С1 с рычагом Р последний под действием пружины Пр начнет вращаться около оси О по часовой стрелке, в результате чего стержень СТ1 своим нижним концом нажмет на левую сторону рычажка Т1. Пэследний, поворачиваясь, отодвинет вправо первый избирательный гребень Г1. Если первая рабочая посылка была паузой, то избирательный гребень будет передвинут влево. Если же гребень Г1 уже был в этом положении (от предшествующей посылки),.то он в этом положении и останется. Аналогично работают и остальные четыре избирательных гребня. Передвижение гребней образует сочетание выемок, отвечающих
комбинации элементарных посылок данного знака. Как только набор комбинации выемок будет закончен, шестой зуб С6 защелкивает рычаг, позволяющий оси мотора сцепиться с осью, несущей на себе печатающий зуб ПЗ (фигура 6). Оборот печатающего зуба позволяет пружине П2 (фигура б) привести в действие коленчатый рычаг КР. Этот цычаг сначала поднимает стержень Р и скобу СК, а потом возвращает их в нормальное положение. Движение скобы СК вверх позволяет пружине П1 продвинуть тяговый стержень ТС, что в свою очередь позволяет типовому рычагу ТР данной буквы, набор которой был получен передвижением избирательных гребенок, при посредстве зубчатой рейки ударить по кра сящей ленте Кр. Л и отпечатать соответствующий знак на бумаге, навернутой на валик В. В последующем весь наборный механизм и типовой рычаг, как и в пишущей машинке, возвращаются в исходное положение, и происходит расцепление соответствующих рабочих осей с осью мотора. Пока происходит печать набранной буквы, приемно-наборный механизм выполняет набор новой буквы. Нетрудно видеть, что электромагнит Э, называемый «стоповым», является вместе с диском Кб коррекционным механизмом этого аппарата. На фигуре 7 дан общий вид телетайпа с типовыми рычагами.
Фигура 7.
С о к е т с к и и Т. с. а. «Т е л е с т а н д а р т» А. Ф. Шорина. Этот аппарат является первым советским телетайпом. Он состоит из клавиатурного передатчика для стандартного пятизначного кода, буквопечатающего приемника и движущего механизма. Передатчик в свою очередь состоит из клавиатуры (фигура 3) и автоматич. передатчика. С принципиальной стороны работа этого аппарата схожа с работой вышеописанного телетайпа Т-28, но приемным аппаратом является здесь приемник типа Бодо. Полная принципиальная схема“аппарата Шорина дана на фигуре 8. При нажатии какой-либо клавиши А происходит передвижение пяти селекторных линеек Б влево и вправо, аналогично амер. телетайпу. Передвигаясь, линейки толкают контактные рычаги В также влево и вправо в зависимости от комбинации элементарных сигналов, к-рую в последующий момент пошлет в провод автоматич. передатчик аппарата. При движении контактных рычагов В сближаются или удаляются друг от друга парные контактные пружины автоматич. передатчика 5—4—3—2—1 (фигура 9). В каждой паре контактов один является неподвижным, а другой м. б. приближен (но не до смыкания) или удален от первого. К неподвижным контактам присоединена линия, а к подвижным—батарея. В последующий момент нажатый рычаг клавиши толкает вниз пусковую линейку-скобу Е (фигура 8). Эта последняя действует на спусковой рычаг (через собачку с фигура 9), в результате чего происходит сцепление оси мотора М с осью ОП автоматич. передатчика, на которой расположены диски-кулачки. Эти диски начинают вращаться и один за другим последовательно пытаются, нажимая своими выступами на подвижные пружины, образовать контакт между соответствующими парными пружинами. Там, где пружины были сближены при передвижении селекторных линеек Б, пружины сомкнутся, и в линию будет послан импульс тока. Если подвижная пружина была удалена от своей парной, то хотя кулачок при вращении и попытается, нагнув подвижную пру-
жину, создать контакт, но контакт не образуется, т. к. наклон подвижной пружины выступом кулачка будет недостаточен для смыкания. В этом случае в проводе будет отсутствие тока— пауза. Т. о., работая один за другим, .кулачки пошлют в провод комбинацию из посылок тока и пауз. Напр. для буквы «Т» будет послана такая комбинация: плюс, пауза, плюс, пауза, плюс. В момент нажатия данной клавиши происходит размыкание стопового контакта, помеченного цифрой 6 на фигуре 9. Этим разрывается ток в линии и в обмотках электромагнитов своего аппарата и аппарата соседней станции. Достигается это тем, что ток прерывается сначала в обмотках линейных реле ЛР обеих станций, чем якорь реле отбрасывается от контакта, соединенного с местной батареей МВ. Ток местной батареи (фигура 8), до этого проходивший по обмоткам стопового электромагнита Э, прерывается, якорь такта распределителя СЕ (фигура 10) и начинают проходить по коротким контактам распределителя. То же самое произой
Распределитель
Фигура 10.
его отрывается пружиной от полюсных надставок. Отрыв якоря вызывает сцепление (через
/оа
передаточные оси) оси мотора с осью щеток Щ распределителя. Щетки сходят со стопового кон дет и на аппарате приемной станции. При передаче буквы «Т» первый импульс будет посылка тока в провод. Якори перебросятся к рабочим контактам, и ток от местных батарей МБ пройдет по первому печатающему (комбинаторному) электромагниту печатающего - аппарата. Второй посылкой будет пауза. В это время щетки перешли на вторьщ короткие контакты распределителей, но ток во вторые печатающие электромагниты уже не попадет, т. к. якоря ЛР будут пружинами переброшены к холостым контактам. Аналогично сработают третий и пятый комбинаторные электромагниты печатающих аппаратов, а четвертые не сработают (пауза). В результате совершенно так, как в аппарате Бодо, на обоих аппаратах будет отпечатана буква «Т»: на передающем — как контроль своей работы, на приемном—как прием буквы от аппарата другой станции. Пройдя последовательно все пять коротких контактов, щетки распределителя переходят. на длинный стоповый контакт. В этот момент замыкаются кулачком контакты 6 авто-матич. передатчика, чем восстанавливается ток в линии. Якоря реле ЛР будут переброшены к рабочим контактам, ток мест-, ных батарей пройдет по обмоткам стоповых электромагнитов, якоря последних притянутся и произведут расцепление оси щеток от оси мотора. Щетки останавливаются на стоповом «пункте действия» стопового контакта до нового оборота. Т. о. в аппарате Шорина коррекционными механизмами являются -стоповый электромагнит и парный контакт 6 на автоматическом передатчике. В то же время происходит чисто механическим путем расцепление оси автоматического передатчика от оси мотора. Аппарат вновь готов к работе. Основным недостатком аппарата Шорина является необходимость остановить на полном ходу довольно большие массы типового колеса и остальных вращающихся частей. Это вызывает усиленную работу соответствующих механизмов, а следовательно быстрый износ деталей, что может вызвать неисправности при работе аппарата. Показанный на фигуре 8 регулятор Р центробежного типа позволяет изменять скорость аппарата от 190 до 240 знаков в мин. Нормальной скоростью считается 200 знаков в мин. Показанная на фигуре 9 <жоба а является запорной скобой (смотрите выше). Парные контакты 7 (фигура 9) в схеме для работы на постоянном токе не участвуют. На фигуре 11 показана схема для работы аппарата Шорина дуплексом по диферен-. щиальному способу (ИЛ — искусственная линия). На фигуре 12 дан общий вид Т. с. а. системы Шорина.
Второй советский стартстопный аппарат сист. Л. И. Тремля со стороны принципов работы -схож с другими типами Т. с. а., но имеет своеобразное конструктивное оформление, преиму-
Фигура 12.
ществом которого в первую очередь являются легкость конструкции и наглядность взаимодействия всех частей. Замена одной части не влечет за собой регулировки других частей, что также является немалым преимуществом этого аппарата. Основным отличием аппарата Тремля от других аппаратов этого типа является непрерывность вращения типового колеса. В аппарате Тремля типовая ось вращается быстрее наборной в Н/β раза, то есть 1/6 оборота является перекрывающим запасом при расшифровании селекторами передаваемых комбинаций. Код аппарата пятизначный, построенный по тому же принципу, что и для аппарата Шорина (импульсы, паузы). Передатчиком является клавиатура, причем комбинаторные линейки ЕЛ имеют не треугольные, а прямоугольные вырезы *(фигура 13). Линейки удерживаются на направляю щих неподвижных штифтах, помещенных в косых вырезах. Прямоугольные вырезы комбинаторных линеек расположены так, что рычаг нажатой клавиши передвигает вниз и вправо определенное число линеек соответственно комбинации элементарных сигналов, отвечающих знаку на клавише по пятизначному коду. Правые концы комбинаторных линеек передают свое движение (вправо) вертикальным контактным рычагам ЯР, находящимся на общей оси. Когда комбинаторная линейка толкнет вправо нижний конец контактного рычага, то его верхний конец двигается влево и толкает штифт Ш из изоляционного материала, проходящий, как и штифты других контактных рычагов, сквозь эбонитовую колодочку ЭК контактного угольника. Движение штифта влево разрывает парные плоские пружинные контакты, до этого сомкнутые. Т. о.
из пяти пар контактов, сомкнутых, пока не была нажата какая-лйбо клавиша, часть разомкнется. А т. к. каждый подвижной контакт данной пары соединен с соответствующим сектором распределителя, толинейная батарея ЛБ будет изолирована разорванными контактами от соединенных с ними подвижных пружин. Нажатие каждой клавиши вызывает также движение пусковой шестой линейки, которая своим правым концом толкает через передаточный рычаг Р (фигура 14)
пусковую штангу III. Движение пусковой штанги толкает штифт пускового рычапР /7Р, верхним концом задерживавшего до этого хвост стоповой собачки А, которая левым концом задерживает щеткодержатель со щеткой Щ. Щеткодержатель освобождается и увлекается вращающейся осью О, на которой он насажен с трением. В конце оборота отросток от щеткодержателя толкает скобу рычага СК. Скоба толкает штангу Ш вправо, чем контактные рычаги возвращаются в нормальное положение до нового нажатия клавиши. Как видно из схемы фигура 13 и 14, от линейной батареи дано ответвление на стоповый контакт С К распределителя, на котором щетка остановилась в конце оборота. Т. о. в конце оборота, когда щетка придет на стоповый контакт, через нее и через электромагнит Э в провод пойдет ток (схема на постоянном токе). Якорь электромагнита Э будет следовательно притянут, чем и вызовет остановку селекторного барабана, который вращался до этого, набирая соответственно импульсам и паузам комбинацию в дешифраторе. Процесс набора элементарных посылок про-

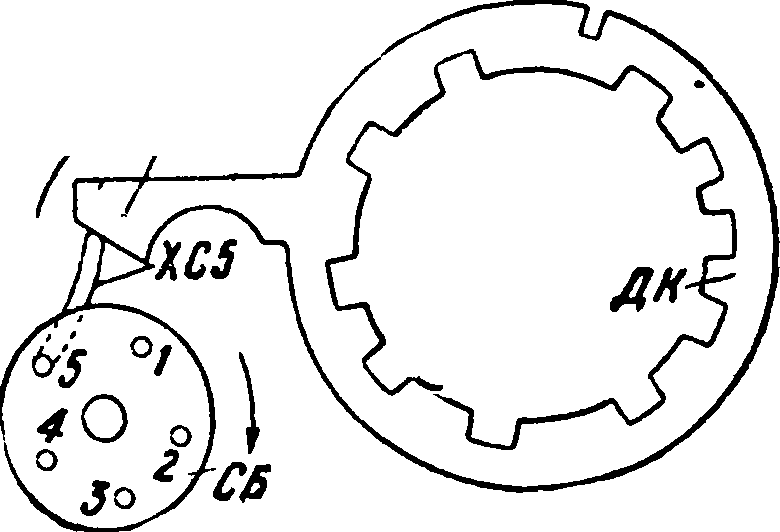

ХС5
т
СШ5
=0.
cf
Фигура 15.
исходит след, образом. В начале вращения щетка сходит со стопового сектора распределителя (фигура 14) и переходит на сектор «пуск». Этот сектор не соединен с батареей, и следовательно в этот момент ток в проводе и электромагнитах обеих станций будет прерван. Якоря электромагнитов будут оторваны от полюсной надставки пружиной. Это движение якоря вызовет вращение особюго селекторного барабана С Б (фигура 15), иначе комбинатора. На этом барабане имеется пять имеющих долевое движение штифтов, из которых показан один — СШ5. Каждый штифт имеет отросток — хвост ХС5. Барабан сидит на оси щеткодержателя, на трении. Пока якорь электромагнита притянут (стоп), барабан не вращается. Как только щетка распределителя перейдет на сектор «пуск», якорь отрывается от полюсной надставки, и барабан начинает делать один оборот. Если первая посылка была рабочая, то якорь вновь притянется и своим отростком—наклонной плоскостью — передвинет влево первый штифт селекторного барабана, а вместе с ним и «хвост» этого штифта. Так же будут за время одного оборота передвинуты и другие штифты, если моменту их прохождения около наклонной плоскости якоря будет отвечать посылка тока в обмотку электромагнита. Если же этому моменту будет отвечать пауза (отсутствие тока в обмотках электромагнита), то соответствующий штифт не передвинется. Б конце оборота селекторный барабан останавливается и штифты возвращаются в исходное положение. При вращении селекторного барабана его выдвинутые штифты своими хвостами заставят передвинуться на 1/бб окружности особые дешифраторные кольца ДК (фигура 16). Этих колец пять и каждое из них имеет вырезы. Все кольца расположены в селекторном барабане — комбинаторе К (фигура 17). Передвижение колец в той или иной комбинации вызывает образование из выемок сплошного канала на всех пяти кольцах. Особый нож-разведчик вращается все время внутри дешифратор-ных колец и под действием пружины западает в образовавшийся канал. Перед этим особый нож запирает набранную комбинацию колец ДК и не поз-
t Хвост
Фигура 16. Фигура 17.
воляет кольцам сдвинуться с места при западании в канал быстро вращающегося ножа-раз-ведчика. Запавший нож-разведчик на мгновение задерживается в канале, а подвижная часть разведчика вместе с осью продолжает вращение на некоторую часть оборота. В последующий момент разведчик извлекается вращающейся осью из канала. Указанная работа разведчика вызывает смещение вдоль оси особой муфты, движение которой передается рычагу, связанному с печатающим молоточком и лентопротяжным ры чагом. Молоточек подбросит ленту к типовому колесу и на ленте будет отпечатана буква, отвечающая данной комбинации элементарных посылок. В момент остановки щетки на стоповом контакте распределителя все работавшие части возвращаются в нормальное состояние и готовы к работе по принятью и печати новой комбинации элементарных посылок. В схеме на постоянном токе мы имеем контроль своей работы на передающей станции и печать принятого знака на приемной, аналогично, как в аппарате Шорина. Оригинальными особенностями аппарата Тремля являются автостоп для автоматич. пуска и остановки аппарата и электроконтактный регулятор. Автостоп останавливает аппарат через 10— 20 ск., если за этот промежуток времени не была нажата очередная клавиша. Электроконтактный регулятор автоматически вводит сопротивление в якорь мотора, если почему-либо скорость
Фигура 18.
аппарата превысила некоторую норму. По восстановлении нормальной скорости мотора сопротивление автоматически выключается. Практич. производительность аппарата Тремля равна производительности аппарата Шорина, то есть не превышает 1 200—1 300 слов в час. Аппарат Тремля, как и аппарат Шорина, может работать по дуплексной схеме или по схеме рабочего тока. На фигуре 18 дан общий вид аппарата Тремля со снятым футляром.
Стартстопный советский аппарат НОТА с типовыми рычагами. В настоящее время заканчиваются испытания советского Т. с. а. с типовыми рычагами. Предварительные данные испытаний показывают, что этот нормальный однократный телеграфный аппарат (НОТА) по качеству работы не уступает лучшим заграничным моделям.
Указанные выше нормы выработки наТ. с. а. не являются предельными. Применение стахановских методов работы на аппаратах этого типа позволит повысить их работоспособность до 1 500—1 600 слов в час.
Лит.: Описание аппарата Шорина, Л., 1930; Дудкин, Аппарат Тремля, М., 1934; Стартстопный аппарат Крида, Л., 1935; Цы гикало А., Элементарная телеграфия, Л., 1934; Львов А., Курс общей телеграфии, М., 1935; Яблоновский Н., Телеграфные аппараты типа Телетайп, М., 1931; Стон А., Учебник по телеграфии, пер. с англ., М., 1931; Аппарат Шорина, Обучение работе и эксплуатонное обслуживание, М., 1934; Аппарат Тремля, Обучение работе и эксплуатонное обслуживание, М., 1934; Велигутин н 3 е ли г е р, Стартстопные телеграфные ап араты, М. — Л., 1935; «Техника связи», 1935, 7, 8 и 11 (описание апп. НОТА). А. Львов.
