Тесемочное производство

Тесемочное производство. Тесьма — узкая тканая или плетеная полоса, находящая разнообразное применение в домашнем обиходе: в пошивке белья и платья, в обивке мебели, в обувном производстве, а также в различных отраслях техники. В отличие от ленты тесьма служит не для украшения платья и белья, а имеет более ответственное назначение: соединять отдельные части изделия, предохранять наиболее сильно изнашиваемые части изделия от преждевременного износа. В изделии тесьма часто выполняет технич. работу. В виду этого тесьма изготовляется преимущественно»· из крепкой крученой пряжи: льняной, хлопчатобумажной (№№ 24/2, 32/2, 44/2, 60/2 и др.), реже шерстяной и шелковой, и таким переплетением, к-рое наиболее гарантировало бы изделиям достаточную прочность. Тесьма бывает тканая и плетеная. Первая вырабатывается на специальных ткацких станках (смотрите) и обычно наиболее простым, но и самым прочным переплетением—пол отняным ; применяется также саржевое переплетение, реже атласное. Тесьма плетеная получается в процессе перекрещивания и переплетения нитей между собой; нити проходят попеременно то сверху то снизу одна относительно другой и направлены наклонно к длине изделия. Две пересекающиеся: нити образуют с направлением изделия углы, равные по величине, но различные по направлению (фигура 1). Процесс плетения осуществляется на особых машинах. Работа машины состоит в том, что ш с нитью насаживается на коклюшку (фигура 2). Нить, сходя со шпули, проходит глазок с стойки f, затем отверстие г ползушки I, передвигающейся по стойке f под действием натяжения нити^

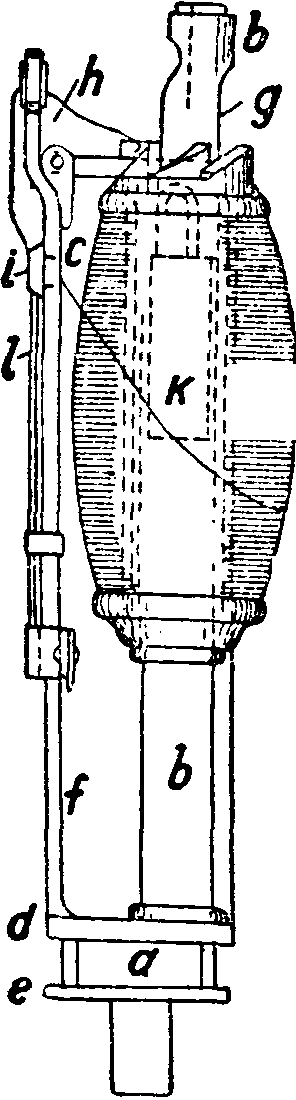

проходит через отверстие в рычаге h, вращающемся на шпильке стойки f, затем через ушко гири 1с, перемещающейся внутри трубки b, и через верхнее отверстие в трубке b направляется для переплетения с другими нитями. Снизу коклюшка имеет два заплечика d, е, между к-рыми расположена шейка а. Коклюшка шейкой а вставляется в канал (фигура 3), представ-, ляющий собою кольцо, в к-ром она движется принужденно, останавливаясь в определенных точках. Устанавливая коклюшку со шпулей в той или иной точке канала, можно нити дать вполне определенное направление относительно длины ^ изделия. Коклюшка имеет движение не только по одной окружности, но может переходить в кана-

Фигура 2.

Фигура 3.

лы“ других окружностей, совершая таким образом "путь в" виде законченной петли. Для остановок отдельных коклюшек, в случае обрыва нити, в верхней части шпули имеются храповые зубья д, находящиеся под рычагом h. В случае обрыва нити гиря 1с падает вниз и перестает действовать на рычаг h, к-рый при этом падает и, попадая в промежутки между зубьями д, останавливает шпулю. Когда оборванная нить связана, то она своим натяжением вновь поднимает гирю, которая в свою очередь поднимает рычаг h, и ш т вновь получает свое прежнее вращение (смотрите Ткани, плетеные изделия).

Лит.: Монахов А., Общий курс технологии волокнистых веществ, М., 1926; Miiller Е., Handbuch. d. Weberei, В., 1896. В. Линде.
