Фотографический аппарат

Фотографический аппарат, прибор, при помощи которого производятся фотографические съемки (смотрите Фотография). Основными частями его являются: камера, объектив, затвор, видоискатель, кассеты и штатив. Классификация Ф. а. По особенностям конструкции и назначению Ф. а. можно подразделить на I—ручные, II—штативные, III—павильонные, IV—репродукционные и V—Ф. а. специального назначения. Наиболее распространенными являются ручные Ф. а., вернее камеры, применяемые для ландшафтных, архитектурных, фоторепортажных, портретных и тому подобное. съемок; в свою очередь они подразделяются на камеры: 1) ящичные, 2) складные, 3) зеркальные и

4) миниатюрные.

I. Ручные камеры. 1. Ящичные, или магазинные, камеры, изготовляемые для пластинок формата от 4,5 х 6 сантиметров до 13 х 18 см, представляют собой прямоугольную коробку, в передней стенке которой укреплен объектив с затвором и видоискателями, или визирами ; в задней части (внутри камеры) помещаются 6 или 12 жестяных кассеток для пластинок. Эти кассетки при помощи рычажной системы м. б. после съемки быстро перемещены из одной части магазина в другую. Эти несложной конструкции камеры, изготовляемые * для пластинок и для пленок как плоских, так и роликовых, снабжаются дешевыми ахроматич. объективами (смотрите Объектив). Матовое стекло в них отсутствует; при съемке приходится ориентироваться" при помощи видоискателя, к-рый не может служить для наводки на фокус. Короткофокусный объектив смонтирован в камере т. обр., что на пластинке получается резкое изображение всех предметов, расположенных на расстоянии свыше 3—4 метров от камеры. Благодаря дешевизне и простоте обращения с ними ящичными камерами пользуются преимущественно начинающие фотографы-любители.

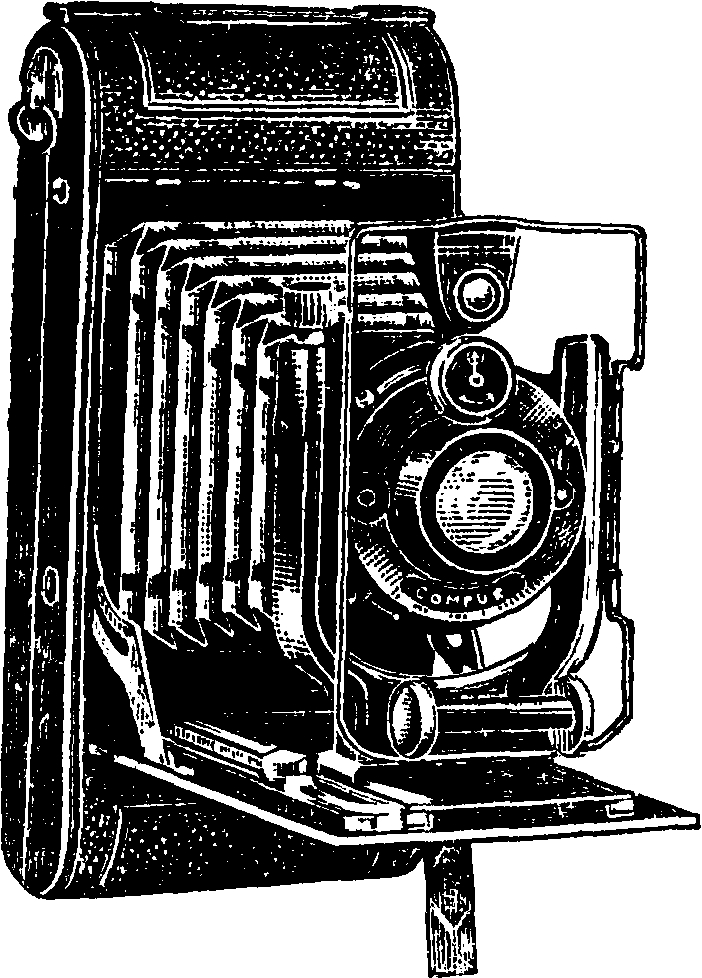

2.Складные камеры делятся на камеры с откидной основной доской и на клапп-камеры на распорках. Среди фотографов-лю-бителей наиболее распространены первые. В этих камерах (фигура 1) передняя рама с объективом выдвигается по откидной основной доске. Передняя рама соединена мехом с задней рамой, в которой помещается матовое стекло, заменяемое для съемки кассетой со светочувствительной пластинкой. Имеются камеры с ординарным, двойным и даже тройным растяжением меха. Большое растяжение при наличии длиннофокусного объектива служит для съемки небольших предметов на близком расстоянии. На на фокус осуществляется перемещением объективной части камеры. При съемках с рук (без штатива), когда неудобно пользоваться матовым стеклом, на производится по «метраж-ной шкале», которая представляет собой прикрепленную к основной доске пластинку с делениями, выражающими расстояние до снимаемого предмета в м. На шкале имеется также деление, по которому объективная часть м. б. сразу установлена на «постоянный фокус»—на «бесконечность» (оо). На по матовому стеклу совершается при помощи кремальеры или от руки. Во многих моделях объективная часть имеет перемещение в вертикальном и горизонтальном направлениях,

Фигура 2. Фигура 3.

а также уклоны матового стекла. Строятся складные камеры вертикальные, горизонтальные и квадратные. Наиболее распространены вертикальные камеры, которые для съемки в горизонтальном положении поворачиваются боком; то же делается с горизонтальной камерой, когда нужно делать вертикальные снимки. У квадратных камер задняя рама с матовым стеклом переставляется для вертикальной и горизонтальной съемок. Камеры изготовляются на формат от 4,5 х 6 сантиметров до 13 х 18 см, для съемки или на стеклянных пластинках или на роликовых пленках. Пленочная камера по своей конструкции мало отличается от пластиночной камеры; лишь задняя часть в ней изменена и

приспособлена для включения роликовой катушки с пленкой (фигура 2). Матовое стекло отсутствует, и на на фокус производится по «метражной шкале» или же при помощи видоискателя.

В СССР выпущено два типа камер: мастерские ВООМП изготовляют «Фотокор № 1» для пластинок формата 9x12 сантиметров с анастигматом «Ортагоз» со светосилой 1 : 4,5 и фоку-сным расстоянием 135 миллиметров; артель «Фототруд» в Москве выпускает камеру «Эфте» для пластинок формата 9x12 сантиметров с Перископом—объективом, состоящим из двух вогнуто-выпуклых линз.

. Кл апп-камерынараспорках по своей конструкции отличаются от предыдущего типа сравнительно коротким мехом и отсутствием откидной доски (фигура 3). В этих камерах объективная часть, соединенная с задней частью метал лич. распорками, одним движением выдвигается и устанавливается в положение «постоянного фокуса». У более совершенных типов объективная часть при нажиме на кнопку автоматически выбрасывается пружинами и сразу становится на свое место. После съемки камера также быстро закрывается. В виду того что объективная часть в Ф. а. этого типа стоит неподвижно, на на фокус производится передвижением объектива: при помощи т. н. червячного хода, или рычажно-винтового устройства, или наконец зубчатых передач с эксцентриком. Клапп-камеры снабжаются часто двумя затворами: центральным и щелевым; приспособлены они для съемки на пластинках и на пленках (плоских).

3. Зеркальные камеры (фигура 4). В этих камерах изображение, получаемое при помощи объектива, посредством зеркала, поставленного под углом 45° к оси объектива, отражается на матовом стекле, помещенном в верхней части камеры. После наводки зеркало нажимом на спусковой рычаг затвора автоматически поднимается кверху и наглухо закрывает матовое стекло; одновременно приводится в действие помещенный перед светочувствительной пластинкой щелевой затвор. После экспозиции зеркало сейчас же опускается вниз, и камера готова для следующего снимка. Преимущество зеркальных камер заключается в том, что изображение снимаемого объекта можно наблюдать на матовом стекле до самого момента съемки и притом в неперевернутом положении и в том же размере, в каком оно получается на пластинке. Отрицательными сторонами «зеркалок» являют-

Фигура 4а.

Фигура 46.

ся их сравнительно большой вес и объём, в особенности обыкновенных, то есть не складных, типов. Складные зеркальные камеры немного более портативны, чем обыкновенные.-Зеркальные камеры делаются на формат 6,5x9, 6x6, 9x12, 10x15, реже 13x18 см; все^они имеют щелевой затвор перед пластинкой.

Зеркальные камеры изготовляются также и для роликовых пленок, например камера «Рол-лейфлекс» на формат снимка 6x6 см, с двумя объективами—одним со светосилой 1 :4,5 для съемки и другим 13,1 в качестве видоискателя. Второй объектив при помощи зеркала дает изображение, предмета в формате снимка и в-момент самой экспозиции. На фигуре 4а изображена зеркальная камера «Мирофлекс» на формат пластинки 9 х 12 сантиметров и в готовом для съемки виде, а на фигуре 46—та же камера, применяемая в качестве клапп-камеры.

Фигура 5а.

4. Миниатюрных камер существует очень большое количество. К ним причисляются камеры на формат 6x9, 4,5x6 сантиметров и меньше, до формата 2,4 х 3,6 сантиметров и 1,8 х 2,4 сантиметров (кинокадр). Большинство камер этого рода строится по типу уже описанных выше клапп-камер с откидной доской; для формата 6x9

Фигура 56.

и 4,5x6 сантиметров имеются камеры, приспособленные для съемки на пластинках и на роликовых пленках. Особый тип представляют камеры для съемки на кинопленках. К последним относятся: получившая широкое распространение камера «Лейка» и новая камера «Контакс» (фигура 5а и 56). Последняя представляет собой цельнометаллич. камеру, заряжающуюся стандартной перфорированной кинопленкой длиной 160 сантиметров на 36 снимков формата 2,4x3,6 сантиметров и допускающую перезарядку на свету. Камера снабжается объективом Тессар 1 :3,5 или 1 г 2,8, к-рый м. б. заменен каким-нибудь другим объективом из специального набора в 10 объективов (от 1 : 8 до 1:1,5), металлич. щелевым затвором со скоростями до V₁₀₀o ^ск· “ дальномером (с базисом 10 см), автоматически устанавливающим объектив. На фигуре 5 :1—шкала расстояний и шкала диафрагм, 2—головка для заводки затвора и транспорта пленки, 3—выключатель затвора, 4—счетчик снимков, б—дальномер, б—колесико для установки дальномера,

7—видоискатель, 8—штативное гнездо, 9—окно дальномера, 10—щелевой затвор, 11—катушка и пленка. За границей появились камеры различных типов и размеров для съемки на кинопленках с перфорацией и без перфорации.

И. Штативные, или «дорожные», камеры (правильнее—технические камеры) вырабатываются для пластинок формата 13x18, 18x24 и 24x30 см; предназначаются для технич. и научных съемок и вообще для всех случаев, когда требуется точная работа (репродукция, трехцветные съемки и тому подобное.). Камеры строятся из дерева, имеют двойное и нередко тройное растяжение меха; при съемке камера всегда ставится на штатив. Лучшие модели имеют вертикальное и поперечное движение объективной части и уклон матового стекла. Имеются камеры с квадратным мехом и переставным матовым стеклом для съемки в вертикальном и горизонтальном положениях и камеры сконич. мехом, у которых задняя часть при продольных съемках повертывгется вместе с мехом на 90°.

III. Павильонные камеры, применяемые для съемки портретов и групп в фотографии, ателье (смотрите), по своей конструкции похожи на камеры типа II, но отличаются более солидным исполнением. Камера, имеющая все уклоны матового стекла, вертикальное и горизонтальное движения объективной части и передвижение передней и задней частей при помощи кремальеры, устанавливается на особый, приспособленный для работы в ателье, солидной конструкции штатив (фигура 6). Платформа последнего также имеет уклон и вместе с камерой поворотом бокового маховика м. б. опущена вниз или поднята вверх. В задней части камеры имеется мультипликационное приспособление, позволяющее производить несколько снимков на одной пластинке. Внутри камеры за

объективом обычно приспосабливается бесшумно работающий затвор (типа Грунднера). Для съемки в павильоне часто применяются и ручные камеры, в частности «зеркалки».

IV. Репродукционные Ф. а. Специальные и наиболее распространенные репродукционные Ф. а. см. Репродукционные процессы. К ним надо прибавить появившиеся в последнее время вертикальные репродукционные Ф. а., выпущенные под названием «Призма-автомат» *и «Авто-вертикал». Последний изготовляется для пластинок формата 24V30 и 30 х40 см. Камера

помещается на штативе (фигура 7), на к-ром вертикально расположенный экран для оригиналов м. б. посредством кремальеры со стороны матового стекла поднят вверх или опущен вниз. Экран соединен с задней частью камеры т. о., что растяжение камеры и расстояние оригинала от призмы регулируются автоматически, и изображение на матовом стекле во всех положениях экрана получается всегда резким. При уменьшениях на ^г/₄,¹/₃, ¹/₂ и т. д. проверка по матовому стеклу совершенно отпадает, т. к. установка происходит автоматически по шкале. Оригинал освещается 4 электрич. лампами, снабженными рефлекторами. При несложных репродукционных съемках небольшого размера можно пользоваться обыкновенным штативным Ф. а. с двойным растяжением меха при условии применения хорошей оптики^и устойчивого штатива.

V. Ф. а. специального назначения. К этому классу относятся: 1) стереоскопия. Ф. а., 2) кинематография. Ф. а., 3) Ф. а. для трехцветной фотографии, 4) Ф. а. для научных и исследовательских работ и 5) Ф. а. для аэросъемки (смотрите ниже Ф. а. в геодезии). 1. Стереоскопический Ф. а. состоит из камеры, разделенной перегородкой на две половины и снабженной 2 объективами равных фокусных расстояний и одним общим затвором. Диафрагмы обоих объективов соединены т. о., что переставляются одним движением рычага. Строятся эти Ф. а. для форматов 9 х 18 или 8,5 х 17 см, 6 х 13 или 7 х 13 сантиметров и 4,5 х 10,7 см. Имеются специальные модели для пластинок и для плен5к,(а также стереоскопия, аппараты типа «зеркалок». Многие камеры снабжены магазинными кассетами на 12 пластинок, как например «Вераскоп» (смотрите) или

«Полископ», в которых перемена пластинок формата 4,5x10,7 сантиметров происходит простым выдвиганием и вдвиганием магазина. Зеркальный стереоскопии. Ф. а. «Сте-реофлектоскоп» для фор-i>:ir. 8. ШИШКИ мата 6 х 13 сантиметров снабжен тремя гелиарами со светосилой 1 : 4,5; из них два служат для получения стереоскопических! изоб-₍ ражений, а Третий I вместе с вделанным в корпус зеркалом служит видоискате-лем.«Роллейдоскоп» (фигура 8) является комбинацией зеркальной камеры для обычных съемок и стереоскопии, зеркальной камеры. Снимки делаются на пленках формата 6x13 см; на катушке для 60 снимков получается 8 ординарных снимков 6 х 6 сантиметров или 4 стереоскопии, снимка 6×13 см. 2. Кинематографические Ф. а. строятся для профессионалов и для любителей. Фигура 9а изображает Ф. а. «Филь-мо» для профессионалов с тремя объективами разных фокусных расстояний t

и разной светосилы для съемки на пленке шириной 3,5 сантиметров и длиной 120 м; размер кадра 1,8 х 2,4 см. Аппарат дает возможность съемки 4, 8, 16, 32 и 64 кадров в ск. На фигуре 96 изображен киноаппарат «Аскания» для⁴ профессионалов с телеобъективом; последний м. б. заменен другими объективами разных фокусных’ расстояний

Фигура 9а.

Фигура 96.

и разной светосилы для съемки на пленке шириною 3,5 сантиметров и дайной 120 м; размер кадра 1,8 х 2,4 см.

Аппарат снабжен оптическим визиром, дальномером и автоматическим счетчиком длины пленки, числа оборотов ручки и количества снятых кадров. Аппарат дает возможность съемки до 100 кадров в ск. Фигура 10а представляет любительский киноаппарат «Ки-намо» модель N. 25 для нормальной пленки шириною 3,5 см. Он снабжен пружинным механизмом, приводимым в действие нажатием кнопки для съемки отдельных сцен на пленке длиною 6 метров После заводки пружины Ф. а. готов для следующей съемки на пленке той же длины. На фигуре 106 изображен разрез камеры «Кина-мо» модель S. 10, где 1—видоискатель, 2—подающий и 7—приемный зубчатые барабаны, 3—верхний и 8—нижний поджимы, 4—рамка кадра, б—фильмовый канал, 6—кассета, 9—спусковая кнопка к приводу, 10—крышка, 11— объектив. Выпущены также всевозможные модели киноаппаратов для любителей для съемки на узких пленках шириною 1,6 и 0,9 см. 3. Ф. а. для трехцветной фотографии существует большое количество, но получили распространение лишь нек-рые из них. С Ф. а. этого рода производят съемки цветных объектов на трех пластинках с различными светофильтра-I ми (смотрите Репродукционные процессы). Для этой цели I пригодна любая устойчивая фотокамера, но удобнее работать со специальным Ф. а. (смотрите Фотография, фигура 7). Ф. а. «Иос-пэ» предназначен для трехцветной съемки при помощи одной экспозиции. В камере одновременно получаются три отдельных снимка при помощи особого приспособления, состоящего ^из специального анастигмата и набора зеркал. В, R и G (фигура 11) обозначают положение трех кассет, каждая из которых содержит по одному светофильтру и одной светочувствительной пластинке; £, S—два зеркала, пристроенные в вертикальном положении за объективом О. Зеркала установлены для того, чтобы направить часть падающего через объектив света на пластинки В и G. Т. о. на пластинку В действует только часть

Фигура 10а.

Фигура 106.

b объектива, на пластинку G—часть g объектива. Пластинка R получает свет от средней части объектива г; два зеркала служат для этой пластинки только как диафрагмы.

4. Ф. а. для научных и исследовательских работ. К Ф. а. этого рода относятся прежде всего микрофотографии. Ф. а., затемФ. а., сконструированные для специальных медицинских исследований, для измерительной фотографии [фотограмметрий см.)], ~_ь

для астрономичес- _п----

кой и т. д. Из них___Ί._

здесь рассматривает- 9 ся лишь микрофотографии. аппарат как имеющий наиболее широкое применение при различных на ф_ИГ. н. учно - исследовательских работах. Простейшая аппаратура для микрофотографии, съемок состоит из обыкновенного микроскопа и обыкновенной камеры. Но имеются и специальные аппараты, допускающие вертикальную и горизонтальную установки.

Фигура 12 изображает микрофотографии, аппарат со специальным штативом для съемки непрозрачных объектов, например шлифов, металлов, руд, шлаков и т. д. Аппарат состоит из укрепленной на ₍ пружинных опорах трехгранной призмы, на которой перемещаются в соответствуй

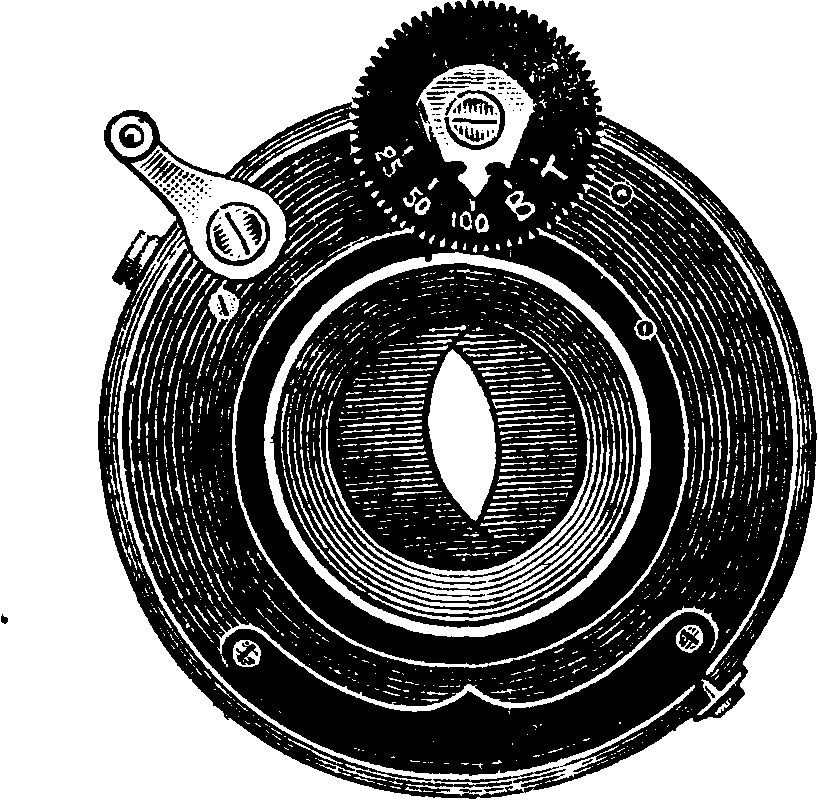

автоматически при простом нажиме на спусковое приспособление или для приведения в действие требуют предварительного завода при моментальной съемке (I4-V300 ск.). Фигура 17 изображает затвор «Компур» с механич. регулированием скорости для съемки с выдержкой при однократном и двукратном нажатии и для моментальной съемки от^- 1 ск. до 7зоо ск. 2) Щелевые затворы состоят из шторки с щелью; помещаются они в

тощих стойках отдельные части: дуговая лампа с конденсором, кювета для помещения окрашенных жидкостей в качестве светофильтров и для удержания тепловых лучей, микроско-пич. штатив и фотографии, камера.

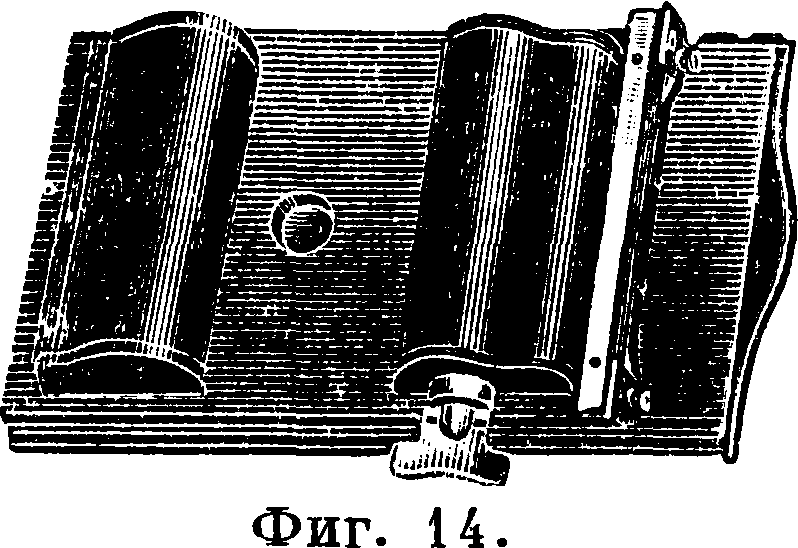

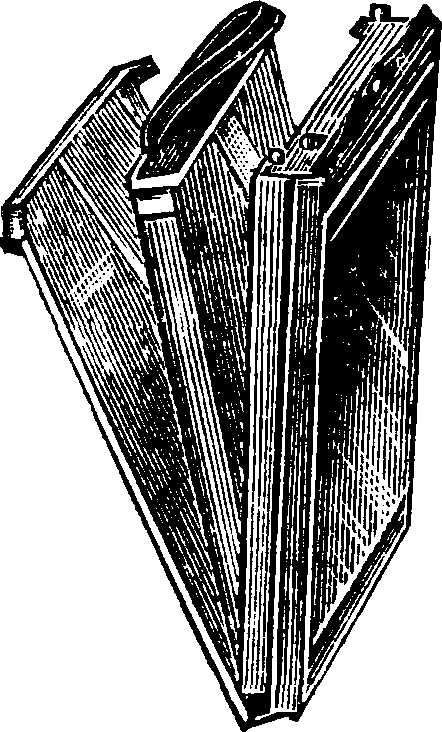

Важнейшие детали Ф. а. К ним относятся объективы (смотрите Фотография), кассеты, видоискатели (смотрите), затворы и штативы. Кассеты бывают ординарные (простые) и двойные, то есть для закладывания одной или же двух пластинок. Двойные кас-Фигура 13.. сеты, встречающиеся гл. обр. в штативных камерах и вырабатываемые из дерева, в свою очередь делятся на альбомные, раскрывающиеся наподобие книги, и нераскрывающиеся. В альбомных кассетах (фигура 13) пластинки вкладываются чувствительной стороной к задвижке; обе пластинки разделены между собой черной металлич. пластинкой с пружинами.

В нераскрывающиеся двойные кассеты пластинки вкладываются после открывания задвижек; последние бывают цельные, полушторные и шторные. Для ручных камер применяются ординарные металлич. кассетки. На фигуре 14 изображена кассета для роликовых пленок. На фигуре 15 изображен т. н. адаптер—кассета с упаковкой 12 плоских нарезанных пленок, употребляемая в обычных пластиночных Ф. а. Затворы делятся на: 1) центральные, 2) щелевые, помещаемые перед светочувствительной пластинкой, и 3) шторные. 1) Центральные затворы, делящиеся на сегментные и секторные, помещаются между линзами объектива; оправа затвора служит одновременно оправой Фигура 15. для линз объектива. Сегментный затвор (фигура 16) состоит из двух сегментов (лепестков), секторный—из трех и более лепестков, открывающихся звездообразной щелью. Центральные затворы или работают задней части камеры перед пластинкой. Ими снабжаются зеркальные камеры и клапп-каме-ры (фигура 3 и 4). Скорость затвора (от Vio ДО ^I%500 СК.) регулируется шириной щели или быстротой пробега шторки перед пластинкой сверху вниз, или тем и другим вместе. Быстрота пробега зависит от натяжения пружины,

Фиг 16. Фигура 17.

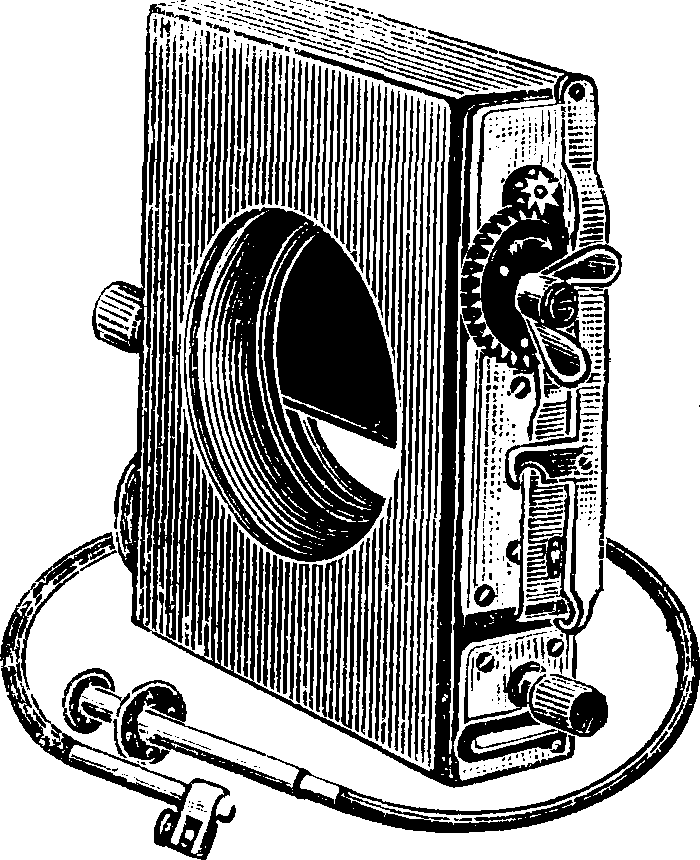

заставляющей перематываться шторку с верхнего валика на нижний. 3) Шторные затворы надеваются на переднее кольцо объектива (фигура 18) или же помещаются в камере за объективом.

Штативы служат для установки камер, если съемка производится не с рук. Выполняются они из дерева или металла. Металлич. штативы состоят из вдвигающихся одна в другую трубок. Вращающаяся головка (фигура 19), которая м. б. прикреплена к штативу, дает возможность достигнуть любого уклона камеры. фигура 18. Фигура 19.

Кроме описанных существуют еще штативы тяжелого типа для специальных камер: кинематографических, павильонных (фигура 6) и репродукционных (смотрите Репродукционные процессы).

В последнее время необходимой деталью современного Ф. а. стал дальномер—прибор для точного измерения расстояния до снимаемого

Фигура 20.

объекта при наводке на фокус. На фигуре 20 изображен дальномер для измерения расстояния от 0,5 до 50 метров.

Лит.: Себряков С., Фотографии, камера и принадлежности к ней, М., 1929; Н е б л и т К., Общий курс фотографии, Пер. с англ., 2 изд., кн. 1, М., 1932; Энглиш Э., Основы фотографии, пер. с нем., 3 изд., M., 1931; Я ш т о л д-Г оворко В. и Мархлевич К., Курс фотографии, т. 1, М.—Л., 1933; Фогель Э., Карманный справочник по фотографии, пер. с нем., 14 изд., М., 1933; Pritschow К., Die photograph]sche Катета u. ihre Zubeh6r, Handb. d. wissensch. u. angew. Pbo-tographie, hrsg. v. A. Hay, B. 2, W., 1931. Ю. Лаубэрт.

Ф. а. в геодезии, прибор, позволяющий получать фотография, снимки, пригодные для составления по ним плана заснятой местности (смотрите Фотосъемка). К общим для таких Ф. а. требованиям должен быть причислены: а) неизменность фокусного расстояния камеры, к-рое равно главному фокусному расстоянию съемочного объектива; Ф. а. могут иметь еще вспомогательные объективы, фотографирующие на снимок одновременно с местностью регистрационные приборы, б) наличие координатных меток, которые фиксируются одновременно с местностью и определяют на снимке положение осей координат. Ф. а. делятся на аэрофотоаппараты, предназначенные для фотографирования с воздуха, и фототеодолиты (смотрите), применяемые в наземной фотограмметрии, и стереофотограмме-трич. съемке (смотрите Фотограмметрия и Фото-теодолитная съемка). Аэрофотоаппараты м. б. не-автоматами, в которых смена светочувствительного материала, взвод и спуск затвора производятся от руки; полуавтоматами, когда нек-рые из перечисленных процессов выполняются самим механизмом Ф. а.; полными автоматами, выполняющими все процессы автоматически. Аэрофотоаппараты делятся на: 1) работающие на пластинках и работающие на пленке (вследствие легкости и компактности пленки наибольшее распространение имеют последние;;

2) однообъективные, двухобъективные и многообъективные (до 9 съемочных объективов).

Основой Ф. а. является корпус, к которому крепятся все остальные его части. Вверху корпуса закрепляется прикладная рамка с координатными метками. С плоскостью прикладной рамки во время экспонирования должна совпадать поверхность светочувствительной эмульсии, а фокусное расстояние камеры Ф. а. принимается равным расстоянию задней узловой точки объектива от плоскости прикладной рамки. С нижней частью корпуса соединяется конусная часть (конус), в которой крепится объектив. Смена конусных частей (некоторые Ф. а. имеют несколько взаимозаменяемых конусов) позволяет одним и тем же Ф. а. работать с разными фокусными расстояниями. Когда корпус и конусная часть представляют одно неразрывное целое, их называют камерной частью. Почти все Ф. а. имеют внутренние и внешние бленды, предохраняющие во время экспонирования светочувствительную поверхность от лучей, не дающих изображения.

Внешняя бленда помимо того предохраняет объектив от механич. повреждений и загрязнения. Смотря по задачам съемки фокусные расстояния объективов Ф. а. могут быть весьма различны (находятся в пределах 4-^120 см). Наиболее часто встречаются Ф. а. с фокусными расстояниями объективов 13,5-У50 см. Объективы Ф. а. должны быть прекрасно коррегиро-ваны, особенно в отношении дисторсии. Светосила объективов только в нек-рых Ф. а. равна 1 : 6,8, а чаще всего бывает 1 : 4,5. В Ф. а., предназначенных для специальных и ночных съемок, светосила объективов достигает 1 : 2,7. Помимо того стремятся достигнуть возможно большего угла изображения и тем самым увеличить площадь, покрываемую одним снимком. В таблице 1 приведены нек-рые наиболее распространенные объективы.

Характеристики объективов.

Название объектива	Фирма	Фокусное расстоян., см	Свето сила	Угол изо- браж.
Тессар.	Цейсс	13,5-ί-30,0 50,0	1 : 4,5 1 : 4,8	58-7-62° 30°
Месс-Флигер.	»	21,0	1 : 4,5	бЗ-?-65⁰
Орто-Метар.	»	13,5-7-21,0	1 ; 4,5	63-7-65°
Триплет.	»	50,0	1 : 4,8	30° ^!
Аэротар.	Герц	15,0	1 : 6,8	/»70°
Аэро-экспресс.	Росс	21,0	1 : 4,0	70-7-80°
Хук-Хей.	Кодак	50,0	1 : 4,5	32-7-35°
Авиар-5.	НИНА	21,0	1 : 4,2	62°
Лиар-6.	НИНА	10,0	1 : 5,0	104°

Движение Ф. а. по отношению к фотографируемой местности в предупреждение смазывания не позволяет иметь продолжительных экспозиций (обычно Vion ск. и как максимум V₂₅ск.), что и обусловливает применение в Ф. а. объективов большой светосилы. В силу этой же причины к затворам для аэро фото аппаратов предъявляется требование иметь большой коэф. светоотдачи (кпд). Конструкция затворов должна также предусматривать надежность и постоянство работы затвора в условиях вибрации на самолете и в пределах большого диапазона изменения Г. В современных аппаратах наиболее распространены центральные затворы, установленные между линзами объектива. Лучшими центральными затворами считаются затворы Цейсса, дающие коэф. светоотдачи до 85%. Однако изготовление центральных затворов тем сложнее, чем больше диам. объектива (больше светосила и больше фокусное расстояние), а потому в длиннофокусных аппаратах часто применяются затворы жалюзи или шторные затворы. Затворы жалюзи не дают большого кпд. Шторные затворы, шторка которых движется вблизи фокальной плоскости, могут иметь коэф. светоотдачи, близкий к 100%, и сравнительно просты в изготовлении, но со временем и под влиянием t° шторка мбняет свою эластичность, что не дает постоянства в работе затвора; кроме того такие затворы при фотографировании подвижным Ф. а. дают искажение изображения, а потому в современных Ф. а. избегаются. Применяются также дисковые затворы, состоящие из одного или нескольких вращающихся дисков. Кассеты Ф. а. рассчитаны на большое число снимков (до 500) и кроме того в большинстве случаев могут меняться или перезаряжаться в полете. Если кассета составляет одно целое с корпусом Ф. а./то ее называют магазинной частью. При работе на пленке последняя должна выравниваться в плоскость, что достигается или простым натяжением пленки или пленка прижимается выравнивающей доской кассеты к стеклу, закрепленному в плоскости прикладной рамки камеры, или создается разность давлений воздуха на внутреннюю и внешнюю поверхности пленки (присос от трубки Вентури или нагнетание воздуха внутрь камеры). Полуавтоматы и полные автоматы снабжены двигательными механизмами: 1) пружинными заводными механизмами, 2) электромоторами, 3) ветряками или воздушными турбинами, работающими от встречного потока воздуха. Мощность двигательного механизма должен быть достаточна для минимального интервала между экспозициями. Величина интервала может регулироваться изменением скорости работы двигательного механизма, изменением его мощности, изменением передачи скоростей (коробка скоростей) и наконец с помощью специального регулировочного прибора — и нтервалометра. В условиях практики встречаются интервалы снимков для крупных и средних масштабов

3- ^80 ск., а при мелкомасштабных съемках до

4— 5 мин. На самолете Ф. а. укрепляется посредством фотоустановки, позволяющей придавать ему нужное по задачам съемки положение. Фотоустановка имеет амортизующее приспособление, к-рое предохраняет Ф. а. от вибраций на самолете. Нек-рые Ф. а., предназначенные для фотографирования с рук (ручные Ф. а.), фотоустановки не имеют.

Современные Ф. а. снабжены большим количеством вспомогательных приборов и приспособлений, к которым относятся:

1) специальные визиры для вождения самолета при съемке и для определения интервала между экспозициями, 2) регистрационные приборы, фиксирующиеся на снимке одновременно с местностью (счетчик, уровень, часы с часовой, минутной и секундной стрелками, альтиметр, компас, приспособление, фиксирующееТна пленке границы снимка, и прочие), 3) контрольные, позволяющие контролировать работу Ф. а. (перемотка пленки, давление воздуха внутри камеры Ф. а. или в амортизаторах и прочие), 4) сигнализационные, предупреждающие о моменте экспонирования, окончания пленки и прочие, 5) предохранительные, имеющие назначением исключать возможность поломки Ф. а. при неправильной его работе (фрикционные муфты, отопление Ф. а.) и предупреждать работающего с Ф. а. от неправильных действий, 6) котировочные.

Описание современны хФ. а. Одним из последних аэрофотоаппаратов фирмы Ц е и с с является Ф. -a. R МКС/11—полный автомат, допускающий работу от руки (фигура 21); приводится в действие ветряком е, лопасти которого меняют свой шаг, что изменяет интервал между снимками в пределах 3^-75 ск. Каждая из сменных кассет К вмещает пленку 55-^-60 метров длины при ширине 19 см, рассчитанную на 300 снимков размером 18x18 см. В момент экспонирования пленка прижимается к прикладной рамке выравнивающей доской кассеты, прокалывается по углам и выравнивается в плоскость нагнетанием внутрь камеры воздуха через трубу В. Ф. а. имеет четыре взаимозаменяемых конуса с фокусными расстояниями 13,5 см—а,

21 см—b, 30 см—с и 50 см—d, из которых каждый снабжен сферич. мождулинзовым центральным затвором и двумя светофильтрами. Корпус Ф. а. укреплен в фотоустановке у с пневматическим амортизатором. Фотоустановка позволяет приводить оптич. ось камеры в отвесное положение и поворачивать Ф. а. вокруг указанной оси на угол +30°. С корпусом соединен оптиче-ский визир В, служащий для ориентирования Ф. а. согласно курсу следования, определения и установки заданного перекрытия снимков, измерения угла сноса. Одновременно с местностью на снимке фиксируются часы, два уровня, счетчик А и белая дощечка для записей (фокусное расстояние конуса, дата, район съемки и прочие). Ф. а. имеет сигнализационные, контрольные, предохранительные и прочие вспомогательные приборы и принадлежности. Вес Ф. а. с конусом 21 см, с заряженной кассетой, фотоустановкой, двигательным механизмом, визиром и принадлежностями около 46 килограмм. Интересен также один из последних Ф. а. Цейсса,¹в котором два вспомогательных объектива через призмы

фотографируют одновременно с местностью горизонт, что позволяет определять угол отклонения оптич. оси съемочной камеры от вертикали по величине и направлению (фотографирование уровня не дает точных результатов, поскольку на самолете помимо силы тяжести действуют и другие).

Фейрчайлд К-8 (америк. фирма Fair-child)—полный автомат с двигательным механизмом в виде электродвигателя М (фигура 22), допускающий работу от руки. Сменные кассеты К вмещают каждая пленку 23 метров длины и 24 сантиметров ширины, рассчитанную на 110 снимков размером 18 х 23 см. В момент экспонирования пленка выравнивается прижатием к стеклу в плоскости прикладной рамки. Три взаимозаменяемых конуса с фокусными расстояниями 20, 30 и 50 сантиметров имеют каждый центральный междулинзо-вый затвор. Фотоустановка у покоится на амортизаторах А из губчатой резины. Отдельно от Ф. а. (соединен с ним проводами) расположен интервалометр и, замыкающий через установленные интервалы контакт, чем производится спуск затвора. Интервал между снимками может меняться в пределах 3-^90 ск. Питание током электродвигателей Ф. а. и интервалометра происходит или от генератора или от батарей аккумуляторов. На снимке одновременно с местностью фиксируются круглый уровень, часы, счетчик, альтиметр и дощечка с записями.

Английский Ф. а. Игл (Eagle)—полный автомат при работе от электродвигателя и полуавтомат (спуск затвора от руки) при работе от ветряка. Кассета Ф. а. вмещает пленку

19,8 ж длиной при ширине 22,85 сантиметров на 100 снимков размером 17,8 х 17,8 см. Рядом с изображением местности фиксируются альтиметр, счетчик, два уровня, дощечка с записями и часы. Выравнивание пленки производится прижатием к стеклу в плоскости прикладной рамки камеры. Сменные конуса позволяют вести работу с фокусными расстояниями 17,7-^-510 см. Ф. а. имеет шторный затвор, шторка которого расположена вблизи фокальной плоскости. Затвор имеет кпд ок. 90%.

Ф. а. Н АШ-1 сконструированный НИНА (Научно-исследовательский ин-т аэросъемки в Ленинграде), является полным автоматом (возможна работа от руки), работающим от ветряка с переменным шагом, что дает возможность менять интервал между снимками в пределах 8^-90 ск. Магазинная часть (НАШ-1 кассет не имеет) вмещает пленку 30 метров длины и 19 сантиметров ширины на 150 снимков размером 18 х 18 сантиметров и может перезаряжаться в полете. Во время экспонирования пленка выравнивается в плоскость нагнетанием внутрь камеры воздуха. Одновременно с местностью на снимке фиксируются часы, уровень, счетчик и дощечка для записей. Ф. а. имеет один конус с затвором жалюзи; фокусное расстояние конуса 21 см. Фотоустановка с резиновой или пневматич. амортизацией позволяет приводить оптич. ось камеры в отвесное положение и поворачивать Ф. а. на угол сноса согласно показаниям специального оптич. визира. Оптич. визир снабжен автома-тич. регулятором перекрытия. Вспомогательные приборы и приспособления облегчают работу с Ф. а. в воздухе. «Широкополосная насадка» НИНА—механизм, укрепляемый на конусной части однообъективного Ф. а. Этот механизм перемещает сложную призму п так. что последняя то устанавливается перед объективом Ф. а. и отклоняет все лучи, идущие через объектив, на 38°, то отходит в сторону и никакого действия не производит. При отвесном положении оптич. оси камеры широкополосная насадка производит поочередно плановые и перспективные снимки. Половина перспективных снимков покрывает съемкой местность вправо по ходу маршрута, а другая половина влево, вследствие чего ширина фотографируемой одним маршрутом полосы увеличивается примерно в четыре раза по сравнению с Ф. а. без широкополосной насадки. Широкополосная насадка заменяет качающиеся фотоустановки, позволяющие за время интервала между снимками изменять положение. Ф. а., и имеет перед последними то преимущество, что в случае наличия широкополосной насадки аппарат остается неподвижным.

Многообъективные Ф. а. получили в последнее время широкое применение в высотно-воздушной и мелкомасштабной аэрофотосъемках. К общим для многообъективных Ф. а. требованиям ртносятся: неизменность взаимного расположения камер Ф. а. (объективов и плоскостей прикладных рамок) и полная синхронность работы затворов всех съемочных объективов, что обеспечивает постоянство элементов взаимного ориентирования снимков, принадлежащих одной экспозиции. Примерами многообъективных Ф. а. служат следующие.

1) Двухобъективный (спаренный) 2хКМКС/3 (Ф. Цейсса)—полный автомат, приводимый в действие электродвигателем. Оптич. оси камер составляют с осью симметрии Ф. а.-углы в 18°. Каждая из камер имеет кассету, вмещающую пленку 60 метров длины и 19 сантиметров ширины, что дает ок. 450 снимков размером 12 х 12 см. Фокусные расстояния камер (отличаются друг от друга только в десятых долях миллиметров) равны 13,5 см.

2) Чет ы р ехобъективный (фигура 23)

4xRMKC/l состоит из четырех симметрично расположенных камер с кассетами к, оптич. оси которых составляют с осью симметрии углы, равные 27° (эти /<

держивающее внутри его желаемую Г. Данные 4XRMKC/1 такие же как у Ф. a. 2xRMl C/3.

3) Пятиобъективный Фейрчайлд Т-3 А. Ф. а. Т-3 предшествовали Ф. а. Т-1 (трехобъективный) и Т-2 (четырехобъективный); Т-1 уже выходит из употребления. Ф. а. Т-3 А не-автомат, приводимый в движение с помощью вращения рукоятки, которая автоматически выключается, когда произойдет перемотка пленки. Каждая из пяти камер имеет свою кассету, вмещающую пленку 33,5 метров длины и 15 см

ширины на 190 снимков размером 14 х 15 см. Во время экспонирования пленка выравнивается присасыванием к выравнивающей доске кассеты от трубки Вентури. Фокусные расстояния всех пяти камер равны 15 сантиметров и отличаются друг от друга только на десятые доли миллиметров. Четыре боковые камеры симметрично расположены по отношению к центральной. Оптич. оси боковых камер составляют с оптической осью центральной камеры углы, равные 43° с точностью до 1. Центральные междулинзовые затворы работают синхронно от одной рукоятки. Ф. а. подвешен на фотоустановке с резиновыми амортизаторами. При каждом Ф. а. имеется развертывающий станок, предназначенный для развертки снимков боковых камер в проекцию снимка центральной камеры, после чего все пять снимков монтируются на специальном трафарете в один общий снимок, тождественный такому снимку, какой дал бы один центральный объектив, если бы он имел достаточную для этого широкоугольность. Ф. а. отличается простотой конструкции.

4) Девятиобъективный Ф. а. Ашенбреннера является полным автоматом. Оптич. оси всех девяти съемочных объективов с фокусными расстояниями, равными 5,35 см, параллельны друг другу, а потому все объективы дают изображение водной плоскости

(на один негатив), что позволяет иметь только одну кассету, вмещающую фильму 100 метров длины и 19 сантиметров ширины на 500 негативов размером 18 х 18 см. Один из объективов расположен в центре, а все остальные—симметрично вокруг него. Лучи, идущие в боковые объективы, проходят через призмы с двойным отражением, которые действуют так, как если бы оптич. оси боковых объективов составляли бы с оптич. осью центрального объектива углы, равные 53°. Ф. а. имеет специальный развертывающий станок, позволяющий изображение, полученное от боковых объективов, развернуть в проекцию изображения, данного центральным объективом, как и в Ф. а. Т-3.

5) Ф. а. Дробышев а—не-автомат (фигура 24), имеет девять объективов с фокусными расстояниями, равными 13,5 см. На фигуре Ф. а. показан со снятым кожухом, предохраняющим от света и повреждений внутренние детали (восемь боковых камер, симметрично расположенных вокруг центральной). Каждая из девяти камер Ф. а. имеет пару катушек к с 15 метров пленки шириной 13 см, рассчитанной на 100 снимков. Перемотка пленки осуществляется вращением

штурвала Si и контролируется указателем i. В момент экспонирования пленка присасывается к выравнивающим доскам д от трубки Вентури через шланг I. Оптич. оси боковых камер составляют с оптич. осью центральной камеры углы, равные 45°. Штурвал при вращении производит взвод и спуск всех девяти синхронно работающих затворов совершенно оригинальной конструкции. Вес Ф. а. ок. 57 килограмм.

Увеличение площади, покрываемой одной экспозицией, может происходить не только за счет увеличения числа объективов Ф. а., но и за счет увеличения угла изображения съемочных объективов. Последний способ несравненно выгоднее и при конструировании Ф. а. и при летно-съемочных и фотограмметрии, работах. По созданию широкоугольных объективов, пригодных по своим качествам для аэрофотоаппаратов (большая светосила, большие фокусные расстояния и хорошая коррекция), ведутся большие работы за границей и в СССР. Из заграничных объективов обратил на себя всеобщее внимание Аэроэкспресс Росса (таблица), а в СССР в этом направлении достигнуты значительные успехи НИИ аэросъемки.

Лит.: Gruber О., Ferunkurs in Photogrammetrie, Stg., 1930; Gr a s t P., Vorlesungen tiber Photogrammetrie, Lpz., 1930; Lofstrdm K., Entzerrung von Luftbil-dern durch Horizontbildvermessung und Verfahren zur Herstellung von Luftbildplanen, «Bildness u. Luftbild-wesen», 1932, 3, p. 99—107. Романовский.
