Фототелеграфия

Фототелеграфия, телефотография, передача телеграфными методами по проводам или по радио неподвижных изображений, например рукописей, фотографий и тому подобное. Проблема передачи по проводам автографов и рисунков была принципиально решена в виде целого ряда конструкций, предложенных даже ранее изобретения телефона. Таковы были приборы Бэн (1843), Бэквелл (1847), Казелли (1851), Жерар (1865), д’Арлинкур, Амштютц (1893) и многие другие, пока в 1903 г. Артур Корн не дал совершенно законченной конструкции своего аппарата фототелеграфа. Интерес к аппаратам Ф. возобновился с развитием электронных усилителей, применение которых ко всем выше перечисленным конструкциям дало сразу возможность работать на большие расстояния. Поэтому большинство современных систем Ф., за немногими исключениями (Корн, Ренджер, Экстрем), лишено существенной оригинальности, хотя и связано с новыми именами фирм и изобретателей.

В основном принцип Ф. сводится к следующему. На передающей станции имеется механизм, при помощи которого изображение м. б. обследовано скользящим по нему специальным

механическим контактом, влияющим на электрическое состояние линии в зависимости от нахождения этого контакта на темных и белых местах, или оптич. способом, то есть фотоэлектрическим устройством, к-рое также дает сигналы различной амплитуды и продолжительности, в зависимости от количества света, отраженного или пропускаемого данной частью изображения. Элементарная площадка изображения, имеющая совершенно одинаковый коэф. отражения или пропускания света, в зависимости от степени ее черноты называется элементом изображения. Самые совершенные фотографии, изготовленные без применения специальной эмульсии, имеют не более 600 000 элементов. изображения, и на это число элементов рассчитываются современные системы фототелеграфных аппаратов. Процесс последовательной передачи и воспро-

Фигура 4.

изведения электрич. сигналов, эквивалентных элементам изображения, называется разложением изображения, а механизмы, совершающие этот процесс,—м е х а н и з-мами разложения, или развертки, изображения, составляющими тлавную сущность системы приборов. Термин «разложение изображения» применяется безотносительно того, совершается ли передача или прием изображения, и в русской термино логии понятие «синтез изображения» употребляется редко. Разложение изображения осуществляется механизмом, который перемещает оптич. или механический искатель L или само изображение по отношению искателя. Наиболее простая форма такого механизма—это комбинация цилиндра V с наложенным на него изображением S, причем к искателю L неподвижен (фигура 1). При этом цилиндр F, вращаясь, перемещается и в направлении оси А. Чаще встречается вариант, когда цилиндр V только вращается, а искатель L равномерно перемещается параллельно оси ^L~

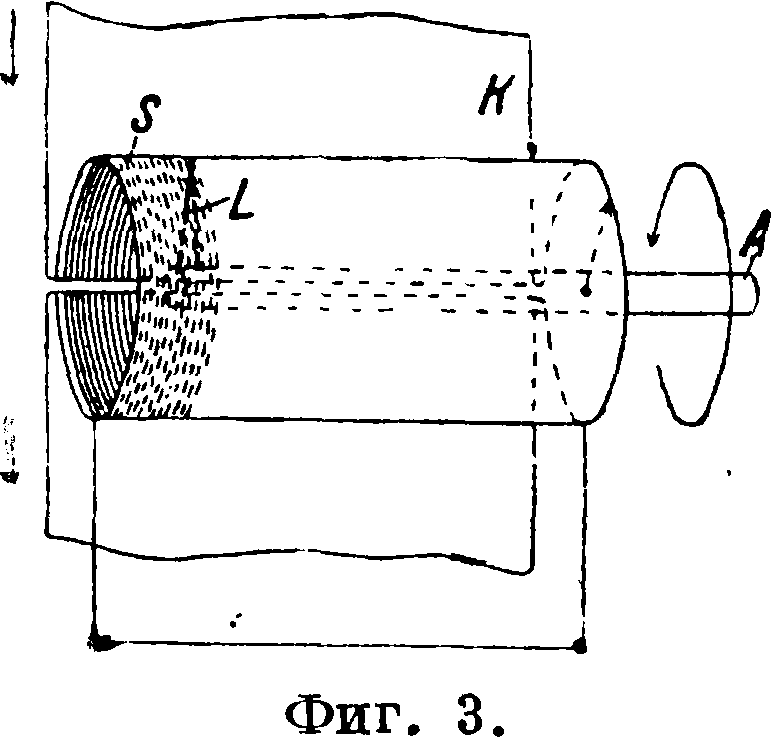

А цилиндра при помощи ходового винта, как наир, это сделано в фонографах. Иногда искатель L помещается внутри цилиндра, совершая вращательно-поступательное движение (фигура 2). В этой комбинации изображение может находиться на широкой ленте К, протягиваемой по мере окончания передачи (фигура 3). Иногда для передачи изображения с ленты К эта последняя протягивается внутри цилиндра параллельно его оси, а искатели L_lt L₂, L₃, L₄ вращаются также внутри цилиндра (фигура 4). Для передачи с непрерывно движущейся ленты удобна система движения искателя перпендикулярно ее движению по прямым линиям или по дугам, что осуществляется помещением искателей —L₆ на специальное колесо А, бесконечную ленту К_г—jBTg, или приданием ему формы бесконечного винта Sp (фигура 5,6,7).

Фигура 6. Фигура 7.

Самая передача наиболее простого штрихового изображения осуществляется следующим способом. Рисунок наносится на фольговый лист изолирующими чернилами, который затем навертывается на валик прибора (фигура 8, S — передатчик, Е — приемник). Контакт в виде легкого рычажка скользит по поверхности валика, размыкая электрич. цепь линии или реле при нахождении конца рычажка на изолирующих частях цилиндра. Э. Белен изменил эту систему, заменив фольговый лист с изображением бумажным, на к-ром рукопись пишется специальными чернилами, т. ч. буквы становятся рельефными. Обследы-вающий механизм, имеющий вид замыкателя из двух легких пружинок (фигура 9), работает на местную цепь реле, подающего сигналы в линию. Для передачи настоящих фотографий по такому принципу, например в системе Белена, фотография печатается на особой бумаге и после обработки становится рельефной. Скользящий по изображению замыкатель заменяется специальным шариковым микрофоном (фигура 10), к-рый осуществляет модуляцию энер-

гии местных источников тока. Аппараты Белена (приемное устройство описано ниже) дают фотографии высокого совершенства, не хуже переданных новейшими аппаратами, и обладают лишь одним весьма существенным недостатком—слишком большой медленностью переда-5

чи, так как в приборе передается не оригинал фотографии, но с нее делается специальный снимок на особую бумагу. Белен назвал свой аппарат телестереографо м. Приборы его системы были установлены в Париже, Страсбурге и Лионе. Направление движения скользящего по изображению контакта или просвечивающего его луча света имеет важное принципиальное значение. При передаче изображения с барабана размеры изображения определяются самим барабаном и имеют ограниченную поверхность. Принципиальное отличие в работе механизмов разложения изображения было введено Ренджером (R. С. А.). В этой системе (фигура 11) обследывающий механизм L (контактный или иной) движется сам, в то время как цилиндр, на к-ром наложено

изображение, стоит неподвижно, причем движение контактной системы совершается параллельно оси цилиндра. Цилиндр поворачивается лишь на следующую строчку развертки изображения во время обратного хода контактного приспособления. Такой прием имеет то преимущество, что изображение может передаваться с широкой, очень длинной ленты

if, сматывающейся с рулона и находящейся на цилиндре лишь для обследования его по строчкам. Этот принцип в иных формах выполнения был осуществлен фирмой Сименс и Гальске и «International Telephone Со.», в которой длинная лента с изображениями пересекается обследывающими устройствами перпендикулярно ее движению (фигура 6 и 7). Однако наиболее конструктивно разработанные системы, вошедшие в эксплуатю, построены по принципу передачи изображения с барабана, только системы Ренджераи Сименса работают с рулона, приобретая за последнее время особо важное значение для передачи газет. Новейшие разработки в области Ф. направлены именно на передачу изображений с бесконечной ленты, т. к. только этот принцип может сделать Ф. коммерчески рентабельной. Приспособление, обследывающее изображение, в виде контакта применяется теперь лишь в легких, портативных приборах для передачи карандашных (графитовых) рисунков. Фирмой Лоренц выпущены приборы с

контактными искателями, состоящими из“двух тонких металлич. кружков 1 и 2, разделенных изоляцией (фигура 12). Часть карандашного слоя вводится этими колесиками в цепь сетки усилителя и является т. о. переменной утечкой, которая изменяет ток усилителя. В виду ограниченности применения штриховые ап- _ ^ г параты даже в этой более удобной форме имеют очень небольшое значение и почти не вошли в эксплуатю.

гфг.

Фигура 11.

Вместо разложения изображения механич. искателем все современные системы применяют фотоэлектрич. методы. Один из них заключается в просвечивании элементарным лучом негативной или позитивной фотографии, пленки, навернутой на стеклянный цилиндр (Корн) или просто свернутой цилиндром, в соответствующей оправке на оси движущего механизма (Bell System). Внутри цилиндра помещается фотоэлемент, на который свет попадает в количестве, зависящем от прозрачности данного элемента изображения. Фотосигналы усиливаются электронными усилителями и подаются в линию или же на модулятор радиопередатчика. Эта система опять же требует пересъемки материала, подлежащего передаче, и не м. б. особенно быстрой. Действительным шагом вперед в Ф. является способ передачи изображений отраженным светом (Экстрем, шведский патент 32 220 24/1 1910 г.).

-₇-

L._ЛЛ—

Фигура 1$

В этом случае на цилиндр 1 (фигура 13), на к-рый навернута подлежащая! передаче подлинная фотография, направляется концентрированный пучок света, покрывающий один элемент изображения,2—источник света,3—диск с отверстиями. Отраженный от элементарной площадки свет захватывается специальным фотоэлементом кольцеобразной формы (Каролюс) или эллипсоидным рефлектором 4 (Зворыкин-Вестингауз), в фокусе которого находится фотоэлемент 5. Количество света, получаемого по методу просвечивания пленки, значительно больше, чем при работе отраженным светом, но этот недостаток легко восполняется большим коэф-том усиления применяемого в этом случае усилителя. Для удобства усиления и передачи как по проводам, так и по радио во всех системах Ф. элек-трич. схема включения фотоэлемента такова, что получаемые от изображения сиг

Фигура 13.

налы появляются сразу же после фо- тоэлемента или предварительного уси- ϊ ления в форме переменного тока определенной несущей частоты, но переменной амплитуды,как это получается при модуляции радиотелефонных передатчиков микрофоном. Это позволяет применять для связи по радио радиотелефонные передатчики с модуляторными схемами, мало отличающимися от обычных. Чтобы получить указанный результат—модулированные колебания несущей частоты — эта последняя задается искусственно от отдельного генератора или же создается при помощи механич. прерывания света вращающимся диском с отверстиями. Отдельный генератор несущей частоты применяется в системе American Telephone Со. (Bell System). Здесь фотосигнал (постоянный) обыкновенно усиливается усилителем постоянного тока, на сетку последней лампы которого подается несущая частота в 2 500 Hz. Фотосигнал, усиленный в первых двух каскадах усиления, перемещает рабочую точку характеристики, пропорционально увеличивая амплитуду несущей частоты на сетке последней лампы. В системе Каролюса перед источником света на пути луча в оптич. системе, концентрирующей свет на элементе изображения, имеется диск с 60 отверстиями по окружности, вращающийся со скоростью 3 000 об/мин., что создает несущую частоту в 6 000 Hz, так что фотоэлемент прямо вырабатывает сигналы 6 000 Hz, модулированные пропорционально яркости отраженного света. Эти сигналы усиливаются электронным усилителем с трансформаторами и поступают на модулятор радиопередатчика или в бронзовую проводную линию, как и в обычной телефонной связи. Применение несущей частоты, практически выгодное с точки зрения упрощения электрич. схем связи (линий и усилителей), вредно отражается на скорости передачи, ограничивая ее в известных пределах, так как на каждый фотосигнал, как найдено опытом, должно приходиться не менее двух полных периодов несущей частоты. При необходимости передать 600 000 точек изображения с несущей частотой 6 000 Hz, считая по два периода на точку, получим время передачи изображения 3¹/₃ мин. Дальнейшее ускорение передачи вызовет уменьшение числа" переданных элементов изображения или потребует увеличения несущей частоты, что м. б. невыгодно в радиотехнич. смысле (увеличение полосы спектра модуляции).

Воспроизведение сигналов на приемной станции осуществляется в наиболее простой форме химич. разложением на бумаге током сигнала. В большинстве систем механизмы приемных частей аппаратов почти не отличаются от передающих и имеют лишь ту особенность, что пишущий контакт скользит по поверхности пропитанной специальным раствором бумаги, на которой появляются пятна, пропорциональные по своей контрастности приходящим сигналам. Материал пишущего контакта может принимать участие в химич. реакции электролиза или же служить просто токоподводящим электродом. Работа с контактом, химически реагирующим при воспроизведении изображения, мало удобна, так как такой контакт быстро изнашивается и требует замены при каждом приеме нового изображения. Как пример подобной реакции можно привести пропитывание бумаги железистосинеродистым калием K₄Fe(CN)₆ и контакт из железной проволочки. Изображение получается синими штрихами. На практике нашел широкое применение только второй способ химической записи, при которой токоподводящий контакт химически не работает. Наиболее употребительный рецепт такого рода, применяемый в фототелеграфе Сименса, составляется из 100 г воды, 10 г йодистого цинка, 5 г йодистого кадмия и 15 г йодистого калия. Бумагу пропитывают раствором заранее и хранят в высушенном виде в рулонах или при работе смачивание совершают специальными валиками (Сименс). В любительском приеме изображений на простых приборах пропитывание производится непосредственно перед наложением бумаги на приемный аппарат. Кроме химической записи применяется еще запись нажимом электромагнитного штифта через копировальную бумагу (Дикман) или струей горячего воздуха, выходящего из специального сопла с электромагнитным краном. Но серьезные практич. результаты дала гл. обр. химич. запись, доведенная однако до совершенства только в аппара-

этому способу (Фультон, Неспер, Торн-Бекер, Фрейнд), дают изображения лишь относительно хорошего качества. Поэтому эксплуатон-ные системы применяют в основном фотографии, запись сигналов, осуществляя трансформацию сигналов в световые импульсы при помощи модуляторов света или вспышками точечной лампочки тлеющего разряда.

Модуляторы света представляют собой механич. или электрооптич. затворы, закрывающие луч света, направленный в оптич. систему, которая создает на барабане приемного

аппарата элементарную освещенную площадку. На барабане навертывается фотографии, бумага, которая, подвергаясь световому воздействию, производит запись сигналов, полученных прибором, и обрабатывается затем как обычная фотография. Механический модулятор сист. Белена (фигура 14) устроен в форме осциллографии. шлейфа 1, который отклоняет луч по стеклянному клину 2, прозрачность которого от острого конца к тупому постепенно уменьшается. В виду того что стеклянный клин исправляет отклонение луча от оптич. оси, световое пятно на бумаге барабана 3 остается

неподвижным и только гаснет в сво-П ей яркости. В системе Лоренца-W Корна луч просто заслоняется стру-фигура 17. ной 1 гальванометра (фигура 15). В системе American Telephone Со. такой заслон осуществляется поворотом узкой метал-лич. ленточки R в поле мощного электромагнита Р (т. н. «световой клапан Вента», фигура 16

и 17). Наиболее совершенным в частотном отношении модулятором света является э л е-ктрооптический затвор Керра,

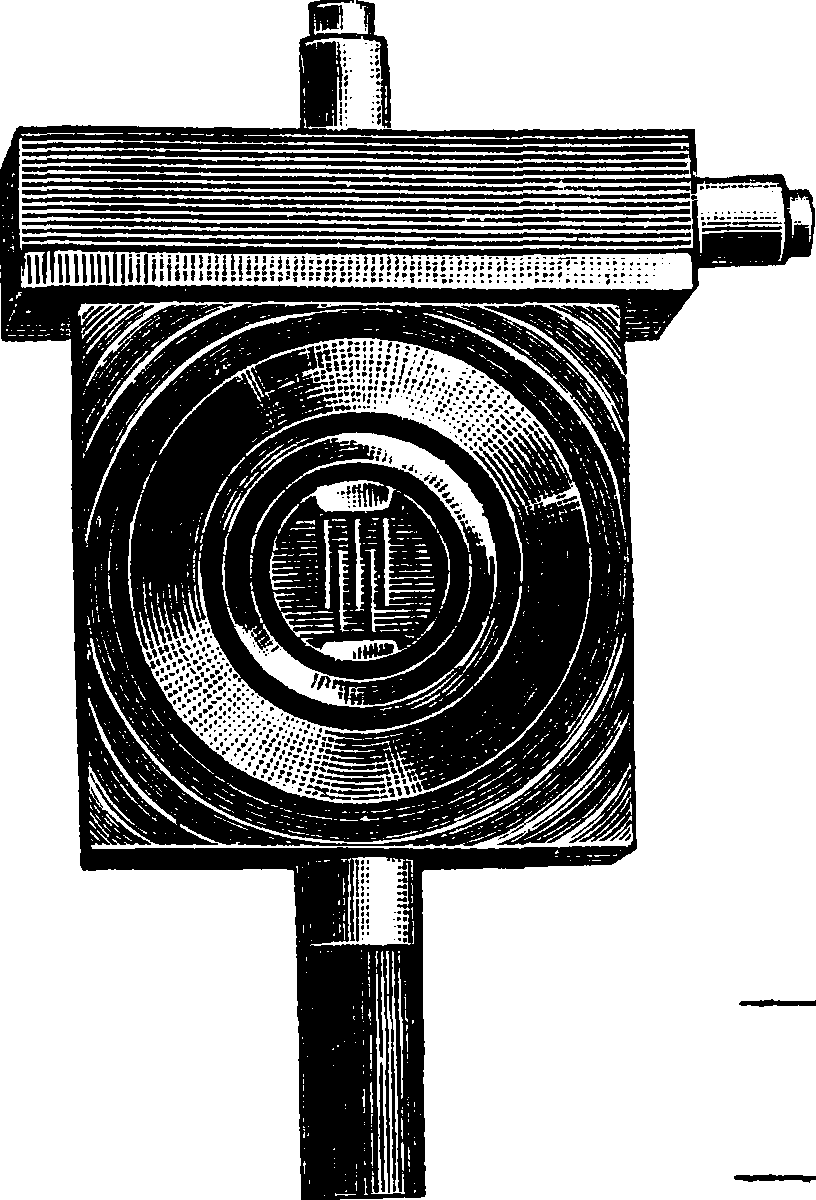

к-рый работает на частотах до 10⁹ Hz. Он при-* меняется в аппаратах Каролюса-Телефункен (фигура 18) и в аппаратах Маркони-Райт. Камера Керра 1 в приборе Каролюса состоит из нескольких параллельных пластинок, число которых меняется от 2 до 9, расположенных, как в конденсаторе постоянной емкости, и погруженных в нитробензол. Световой поток, прошедший через систему николей 2,3 и камеру Керра, определяется по ф-ле

Ф=Ц (1 - cos 2πΒΙΕ*),

где Е—градиент напряжения между пластин-

Фигура 19.

Фигура 20.

ками, I—длина пути света между пластинками, В—постоянная Керра для нитробензола, равная 30, Ф₀—световой поток источника 4, падающий на первый николь 2. Для предохранения пластинок от химич. реакции (покрытия углеродом) с нитробензолом их поверхность покрывается золотом. В простой камере Ка-ролюса-Керра (из двух пластинок) расстояние между пластинками 0,015 см, длина их 0,4 см. Многопластинчатая камера Каролюса (фигура 19) имеет 4 пластинки ,присоединенные к одному электроду, которые расположены между пятью пластинками другого электрода.Поверхность, на которую падает свет,равна 2 миллиметров². Модулятор работает с линейной характеристикой в пределах 500 -г- 900 V,пропуская 16-f-94% света, из него выходящего. Схема включения камеры Керра 1 и ее световая характеристика показаны на фигуре 20 и 21. Лампы тлеющего разряда также могут дать модулированные световые сигналы высокой частоты. Применяемые для записи изображений лампы отличаются от подобных же ламп для телевидения (смотрите) только своими размерами и наполнением га“ за, свечение которого должно давать наиболее богатый химическими лучами спектр. Фирмой Те-лефункен разработана точечная лампа тлеющего разряда, электроды А и К которой сделаны в виде двух концентрич. железных трубок (фигура 22), изолированных одна от другой

20 40 60 80 too 120 Напряжение в%от напряжения при полной ярности

Фигура 21.

стеклянной или стеатитовой трубкой. Разряд совершается в отрицательной части газового пространства. Лампа наполнена смесью аргона и азота, и часть баллона, перед которой происходит разряд, закрыта кварцевой пластинкой Q. Опыт показал, что фотографическое действие ламп с кварцевым окошком значительно более интенсивно, чем заключенных в простые стеклянные колбы. R. С. А. применяет газовые лампы с внешним положительным электродом 1 (фигура 23), но эти лампы требуют питания их несущей частотой или наложения высокой частоты на приеме. Лампы тлеющего разряда должны включаться в оконечную ступень усилителя так, чтобы между электродами было приложено и дополнительное постоянное напряжение, работа сигнала должна вызывать лишь дополнительное напряжение до свечения газа (фигура 24). Трансформаторные схемы без достаточного поляризационного напряжения создают обратный сигнал кроме основного, то есть рядом со светлым импульсом на бумаге появляется импульс темный, и все контуры рисунка оказываются снабженными тенью. Это явление называется в Ф. «пластикой рисунка».

Фигура 22.

Механизмы разложения изображения передающей и приемной станций должны вращаться совершенно синхронно, т. к. в противном случае даже при небольшом расхождении в скоростях барабанов принятое изображение Ф_ИГ. 23.

будет перекошено. Для стабилизации движения механизмов применяются многополюсные индукционные электродвигатели (фигура 25), питаемые током от камертонных генераторов. Эти двигатели не насаживаются на одну ось с барабаном изображения, а сцеплйются с ним переводными зубчатками. Кроме синхронного двигателя в большинстве установок применяется двигатель постоянного тока обычного типа, действующий на ту же рабочую ось, что и синхронный, т. ч. основной вращающий момент создается двигателем постоянного тока, а синхронный двигатель является лишь коррекционным механизмом. Число оборотов синхронного двигателя v можно выразить через число колебаний камертона N ф-лой:

где р—число пар полюсов синхронного двигателя. При вращении передающего барабана сизображением световая точка пробегает по его поверх-^ ^ur^u ности путь L =

= 2яК-М,гдеК — ^фиг· ²⁴· радиус барабана и

М—число оборотов барабана за все время передачи изображения. Если приемный барабан идет со скоростью, отличной от скорости передающего барабана, то путь световой точки на нем будет отличаться на величину ±AL, которая определяет искажение принятого изобра-

жэния из соотношения. Но можно написать

AL AL AN L ~ 2 nR · Μ ~ N

откуда

AN=AL

2 nR. Μ *

Задаваясь допустимым значением величины перекоса, например AL=1 миллиметров за все время передачи, найдем допустимое расхождение в работе камертонов. Например для аппарата Каролюса, 2nR=220 миллиметров, М=500, N=1 560 Hz, получаем, что AN- 0,0156 Hz. Такая точность работы камертонов требует особого к ним внимания в температурном отношении. В виду этого камертоны генераторов помещаются в изотермических сосудах и защищаются от всяких механических толчков. Система стабилизации движения камертонными генераторами принята во

всех фототелеграфах. Несколько отличается? синхронизация станций American Telephone* Со. (Bell System). Здесь имеется камертонный, генератор только на передающей станции и переменный ток, им вырабатываемый, питает-после усиления электродвигатель передатчика, а кроме того через систему фильтров направляется в линию, где, доходя до приемной станции, после усиления питает двигатель приемника. Такая система позволяет пользоваться одним камертоном для передачи и для приема, в связи с чем отпадают заботы об его термич. стабилизации, т. к. все изменения в его частоте одинаково изменяют скорость и передатчика и приемника. Но в этой системе имеется тот недостаток, что наличие фильтров в линии вводит еще одно ограничение в самую< скорость передачи изображения. Число колебаний камертона определяется ф-лой

N =

m2 а 4

где ж—постоянная, а—толщина ножки, I—· длина ее, считая от узла стоячей волны, Е— модуль упругости, s—плотность материала. Температурное изменение частоты камертона компенсируется, кроме термостатного окружения его, еще соответствующим выбором стального“ сплава. Наилучшие результаты дала комбинация: 54% Fe, 36% Ni и 10% Сг, имеющая Г-ный коэф. 4-10"⁶, то есть в сорок раз меньший, чем в обычной стали. Приборы, передающие и принимающие простые штриховые изображения («фультограф», приборы Дикмана, Не-спера), синхронизируются упрощенным способом по т. н. стартстопному методу (фигура 26). Он заключается в том, что движение передающего барабана, совершаясь непрерывно, подает в начале каждого оборота особый сигнал. В этот момент приемный барабан 1 еще не движется и имеет положение скользящих щеток 2, подводящих сигнал с линии, на контактах коммутатора, соединенных с элек тромагнитным пусковым сцеплением 3. При наличии стартного сигнала электромагнитное сцепление 3 пускает в ход приемный барабан, причем одновременно с этим дальнейшие сигналы уже попадают со скользящих щеток коммутатора на контакты химич. записи изображения. Совершив один оборот, приемный барабан останавливается до получения нового стартного сигнала. Скорость приемного барабана должна быть несколько выше, чем у передающего, чтобы приемный барабан успел остановиться перед получением стартного сигнала и начать движение одновременно с работой передающего устройства. Этот метод синхронизации, обычно применяемый в телеграфных аппаратах сист. Крида и других, при достаточно хорошей регулировке давал хорошие результаты даже при передаче фотографий (Белен). Передача специального сигнала в начале строчки изображения нашла себе применение и в приборах с автономной синхронизацией для установки фазы изображения (Каролюс-Телефункен, А. E. Е.). Установка приема изображения в фазное совпадение с передачей,

то есть в такое положение, в к-ром принятое изображение совпало бы своим краем с краем фотографии, бумаги, осуществляется поворотом статора синхронного двигателя, как это принято и в телевидении. Статор двигателя снабжен червячным механизмом для поворота и контактными кольцами, т. ч. правильность фазного положения приема корректируется на ходу. Аппараты Каролюса принимают фазный сигнал {начало строчки) на специальную неоновую лампочку, вращающуюся вместе с ротором двигателя. Вспышка этой лампочки должна находиться перед индикатором начала строчки, что и корректируется поворотом статора.

По принципам работы фототелеграфных аппаратов, изложенным здесь и являющимся общими для многих систем, особняком стоит система Ренджера. В основании этой системы лежит точечное разложение изображения на элементы. В отличие от всех других систем, в которых изображение передается в виде непрерывной модуляции амплитуды несущей волны, как в радиотелефоне, по принципу Ренджера сигналы изображения представляются в виде точек одинаковой амплитуды, но с различными промежутками временимежду каждым сигналом. Обычная журнальная иллюстрация имеет около 650 точек на 1 см² (в среднем). Для получения же различных градаций оттенков от белого цвета до черного количество точек доходит до 2 500 на 1 см². Размеры точки {элемента изображения) зависят от оптических свойств системы разложения изображения и в данном случае применяются от 0,05 миллиметров² и меньше. Расположение таких точек по белой бумаге с различной степенью густоты дает различные градации теней рисунка. Т. о. эта система должна иметь специальную электрич. схему, которая автоматически создавала бы переменные токи различной частоты, в зависимости от яркости данного элемента изображения. Это осуществляется след. обр. (фигура 27). Фотоэлемент (I, II— сигналы от фотоэлемента) включается в управление цепью сеток ломи мультивибратора (смотрите) и меняет внутреннее сопротивление их, изменяя частоту генерирования от нескольких Hz до нескольких тысяч. В зависимости от освещения фотоэлемента схема генерирует релаксационные колебания (смотрите) переменной частоты и постоянной амплитуды, осуществляя т. о. принцип, изложенный выше (III—реле передатчика). Преимущества системы Ренджера особенно важны в условиях дальней связи, когда амплитудная модуляция всех других систем вследствие замираний (смотрите) вносит искажения в распределение оттенков изображения, в то время как работа сигналов точечного характера не подвергается подобным искажениям, так как амплитуда их искусственно держится постоянной, а явление замирания на временное распределение сигналов не оказывает влияния. На передаче, как уже указывалось выше, разложение изображения совершается параллельно оси барабана, по к-рому протягивается лента с изображениями. Сигналы получаются от оптической системы типа проекционного микроскопа, который проектирует увеличенное изображение части рисунка на стенку коробки с фотоэлементом с элементарной диафрагмой. Изображение освещается лампочками, расположенными в рефлекторе, в середине которого находится объектив микроскопа, т. ч. в этой части прибора работа идет по принципу непосредственного

обследования изображения отраженным светом. Новейшим аппаратом, также работающим на рулон бумаги с изображениями, является приемное устройство «Bandchemographe» фирмы Сименс и Гальске (фигура 28). Синтез изображения осуществляется бесконечной лентой с металлическими накладками, расположенной наклонно к рулону бумаги. Накладки прижимаются к бумаге, под которой находится контактный электрод в виде призмы. Запись изображения производится химич. путем.

Барабанные аппараты фирм Телефункен-Каролюса, Маркони-Райта, Вестингауза-Зво-

рыкина, American Tel. and Tel. Со. и Белена уже вошли в эксплуатю как по проводам, так и по радио. Аппарат Телефункен-Каролюса, наиболее разработанный из всех упомянутых, представлен на фигуре 29. На одной и той же оси насажены приемный 1 и передающий 2 барабаны. Фотоэлемент кольцевого типа заключен в камеру 3; луч света проходит через перфорированный диск 4 и оптическую систему и попадает на барабан 2. Ведущий электродвигатель 5 постоянного тока на 110 V, 1,24 А, на одной оси с синхронным 6, ток к которому подводится через трансформатор 7. Кольца на двигателе б позволяют поворачивать статор и менять фазу изображения. Приемный ражения света, обследуя изображения лучом од специальной оптич. системы, вращающейся внутри стеклянного цилиндра. Прием осуществляется химич. путем. Большинство вариантов разверток барабанных аппаратов вызвано скорее патентными соображениями, а не действительной целесообразностью конструкции. Наиболее простой аппарат, Каролюс-Телефункен, дает наилучшие результаты.

Несмотря на высокую конструктивную разработку большинства современных систем фототелеграфных аппаратов, в условиях действительной эксплуатации их коммерческая рентабельность оказалась незначительной в виду широкого развития авиационной почты (Аме-

барабан получает световые импульсы от лампы 8, которая посылает луч через конденсатор Керра 9 и призмы полного внутреннего отражения. Размеры изображения на барабане 100x220 миллиметров, причем шаг винта, перемещающего барабан, поступательно равен 0,2мм, то есть в развертке приходится 5 строк на 1 миллиметров. Аппараты этого типа приняты для связи в СССР (Ленинград—Москва и др.) и изготовляются Центральной лабораторией проводной связи. Аппарат American Tel. and Tel. Со.—один из немногих образцов, вошедший в эксплуатю, с работой по методу просвечивания пленки. Пленка свертывается в виде цилиндра длиной по оси 20 сантиметров и диам. 4,5 см, что дает полезную высоту изображения 12,5 см. Внутри цилиндра по его оси перемещается фотоэлемент, подвигаясь за каждый оборот на 0,254мм.

Цилиндр совершает 90 об/мин. и работает от камертонного генератора на 400 Hz. Переменный ток для работы двигателя (от камертона) подан в одну и ту же линию, что и сигнал от изображения, через полосные фильтры, и на приеме после дополнительного усиления разделяется также фильтрами. Схема этого устройства по-, казана на фигуре 30, где 1 — электродвигатель, 2 — пусковой механизм, 3 — лампа, 4 — генератор несущей частоты изображения, 5 — усилитель с модуляцией, 6—фильтр сигналов изображения, 7—линейные усилители, 8— фильтр частоты синхронизации, 9—камертон, 10—генератор, управляемый камертоном, 11— усилитель сигналов изображения, 12—усилитель сигналов синхронизации, 13—вторичный камертон, 14 — световое реле. Аппараты Белена, которые разработаны в последнее время, работают также по методу отраженного света (Экстрем-Каролюс), но применяют на приеме прежний мотод осциллография, модуляции света, дающий весьма хорошие результаты. Аппараты Маркони-Райта применяют систему от-

,рика и Европа). Кроме того причиной нерентабельности явилась сравнительно небольшая скорость передачи изображений,а главное недостаточная разработанность систем в целом для работы на большие расстояния. Явление замирания радиосигналов коротких волн, с которым найдены методы борьбы при передаче знаков Морзе, только отчасти м. б. скомпенсировано в телефонии и совершенно не устранено в передаче фотоизображений. Широкая полоса частот, получаемая при модуляции электромагнитных колебаний сигналами изображения, и непрерывная запись сигналов в форме принимаемой фотографии ставят непременным условием к

каналу связи требование совершенной стабильности принимаемого излучения, вне зависимости от атмосферных помех. Поэтому Ф. имеет проблемной разработкой не конструирование только самого аппарата, а задачу связи в целом, включительно до введения новых принципов, т. к. современные аппараты отличаются от изобретенных более 60 лет тому назад в сущности только применением усилителей.

Лит.: Handb.d. Bildtelegraphie u.d/Fernsehens, hrsgs. γ. F. Schroter, В., 1932 (полная библиография). В. Гуров.
