Шифровальные машинки

Шифровальные машинки, машины, механически зашифровывающие и расшифровывающие текст, то есть превращающие его в ’безразличную с виду последовательность букв или знаков", замаскировывая при этом частое повторение некоторых из них, или превращающие ш и ф р а т (шифрованный текст) в обыкновенный нормальный текст. Их действие обусловливается тем, что ряд букв шифра, стоящий против ряда букв нормального алфавита, благодаря переключению сериями, осуществляемому колесным механизмом, или переставляется в целом или же, как в электрич.

Ш.м.,перемешивается переменой контактов проводов, вследствие чего каждый раз определенной букве нормального алфавита соответствует другая буква шифра. Обеспеченность секретности шифрата зависит от того, часто ли можно менять сменные алфавиты для каждой буквы, от длительности периода, а именно до момента того же ряда замен, от возможности избегнуть возврата тех же сменных алфавитов через равные интервалы и от возможно наибольшего количества установок с новыми ключами. Ключ, необходимый для расшифровки, да^: о ет основную установку, то есть исходное положение механизмов, о су-

буквы шифра—на вращающемся диске шифра б. Последнему можно сообщать повороты на углы разной величины с помощью шифровоч-ного колеса в с частичным зацеплением, получающего свое движение от заводной пружины коробки и задерживаемого после каждого поворота стопорным рычажком г, входящим своим штифтом в гнезда д, имеющиеся после каждой группы зубцов на колесе в Чтобы зашифровать букву, освобождают вык-

ществляющих подстановку букв. Обеспеченность секретности шифра, скорость зашифровки и время, необходимое для установки ключа, являются при суждении о Ш. м. руководящими. У механич. Ш.м. (фигура 1) нормальные буквы алфавита расположены на неподвижном полукольце нормального шрифта а,

ФигУ2.

лючающей клавишей стопорный рычажок, после чего колесо в начинает вращаться и приводит в движение через зубчатку диск б, пока это движение не прерывается защелкиванием штифта, находящегося под давлением пружины стопорного рычажка, в следующее отверстие шифровочного колеса. Стоящая против нормальной буквы буква шифра прочитывается и записывается. Благодаря неравномерному распределению зубцов на колесе, применению различных шифро-вочных колес и в силу сменности обоих дисков секретность тайнописи обеспечена. Перед употреблением машинки нужно условиться о ключе, например Н—5—АСЕ В. IN—В-М, что означает: шифровочное колесо Н (обозначение), стопорный рычажок в начале шифровки в пятом гнезде, расположение букв шифра в последовательности АСЕВ. IN и установка шифровочного диска такая, что против нормальной буквы В стоит буква М. Рабочая скорость составляет примерно 60—70 знаков в мин.

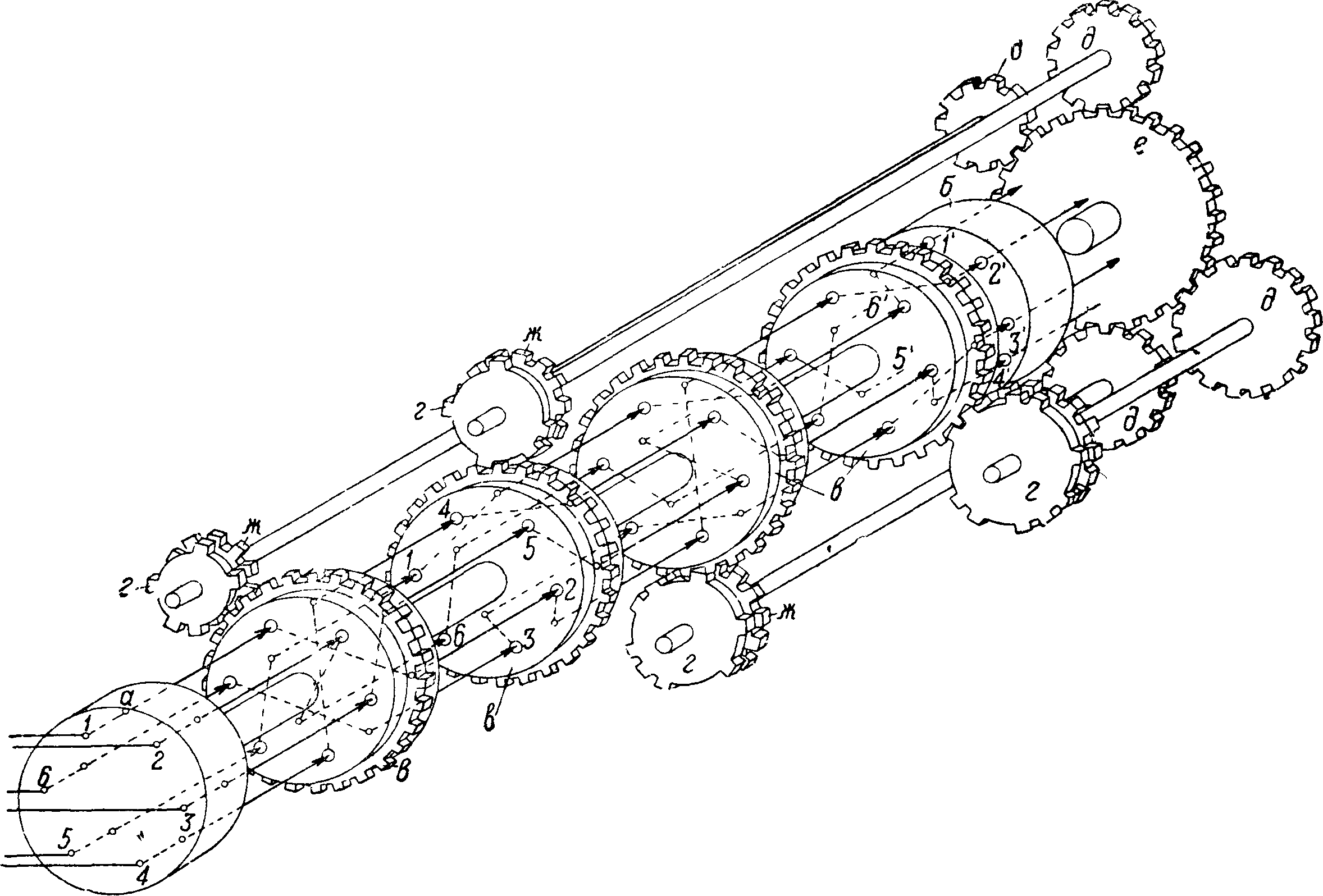

Электрические Ш. м. состоят гл. обр. из нормальной клавиатуры, похожей на клавиатуру пишущих машинок, из указательного приспособления, пишущего механизма или же дыропробивного приспособления для изготовления пробитых телеграфных лент и включенного между ними шифровочного механизма, служащего для перемены электрич. крнтактов между нормальной клавиатурой и приспособлением, дающим электрич. сигналы для любого из трех упомянутых приспособлений, дающих шифрованный текст. В качестве шифровочного механизма Берлинское Акц. Об-во шифровальных машин применяет специальный многополюсный переключатель. Последний состоит из двух неподвижных контактных барабанов а и б (фигура 2) и из комплекта контактных валиков вв. Барабаны а и б несут ряд контактов, соединенных у первого с контактами рычагов нормальной клавиатуры, а у второго—с соответственными органами указательного, пишущего или дыропробивного приспособлений (например с лампочкой, зажигающейся под окошечком с нарисованной на нем буквой или знаком шифрата в указательном приспособлении, или с электромагнитом, приводящим в движение

Фигура 3.

соответственный рычажок печатающего или дыропробивного аппарата). Передача тока от данного контакта на барабане а к контакту барабана б совершается через посредство ряда (на фигура 2—четыре) вращающихся контактных валиков, снабженных тем же числом контактов, что и барабаны а и б. На фигуре 2 для простоты изображено лишь 6 контактов на каждом диске, обычно их бывает по числу букв алфавита, например для латинского—26. Места контактов обеих лобовых сторон каждого валика в соединены при этом друг с другом с возможной неправильностью (фигура 3 схематичная). Понятно, что при этом каждому положению любого валика в соответствует различное соединение контактов 1,2,3,. приемного барабана а с контактами 1, 2, 3,. концевого барабанаб, например на фигуре 2 соединены 1с 2, 2 с 6", 3 с 5, 4 с 4, б с 1 и 6 с 3, при повороте первого от барабана а валика по часовой стрелке на один шаг между контактами соединение изменяется на: 1 с 3, 2 с 1, 3 с 2, 4 с 5, 5 с 4, 6 с 6. Отдельные шифровочные валики приводятся в движение зубчатыми колесами с частичным зацеплением г, сидящими на общих осях с зубчатыми колесами д, имеющими различные первые между собой числа зубцов (например 11, 15, 17, 19) и зацепляющимися с центральным колесом е. При каждом нажиме клавиши колеса г поворачиваются центральным колесом на угол, различный для каждого колеса, и в зависимости от положения пропусков захватывают валик на некоторой части поворота. При применении четырех валиков, каждого с 26 контактами, число имеющихся сменных алфавитов равно 26, период же движения, соответствующий указанным выше ч зубцов колес д, равен 11x15x17x19x26=1 385 670 ступеням переключения. Для установки ключа на шифро-вочных валиках имеются кольца с буквами, а на продольно подвижных осях зубчатых колес с пропусками—установочные пуговки с буквами. Условный ключ состоит т. о. для Ш. м. с 4 валиками из восьми букв. Передвинув зубчатки г с помощью обыкновенных зубчатых колес ж, сначала переставляют валики, пока не появился под глазком крышки машинки буква отыскиваемого ключа. Передвинув спаренные зубчатки г—ж дальше, можно установить зубчатые колеса с пропущенными зубцами по буквам на пуговках независимо от валиков, что меняет порядок последовательных изменений в пределах периода. У новейших машинок валики в и зубчатые колеса г устанавливаются посредством дисков, помещающихся в одном ряду с глазками для знаков ключа. При расшифровке ток должен идти через валики в обратном направлении. Чтобы избежать специального переключения, отдельные контакты клавишей делаются в виде переменных контактов и второй концевой барабан выполняется в виде обращающего валика для возврата тока через комплект валиков. Преимуществом такого устройства является уменьшение требуемого количества валиков как следствие повторной перетасовки знаков при обратном прохождении тока через валики. Обращающий валик устроен или только устанавливаемым или же вращающимся подобно промежуточным шифровочным валикам. В последнем случае вращение вали ков происходит также по способу обыкновенных роликовых счетных машин (смотрите), например типа Однера. На фигуре 4 дан общий вид элек-трич. III. м. со щитом а лампочек накаливания. При ударе по одной из клавиш б вспыхивает соответствующая лампочка с литерой шифра. Машинка работает с реверсивным валиком. Валики шифра сменные, кроме того кольца в со знаками ключей могут закрепляться на валиках в различных положениях. Время, необходимое для установки целого ключа, составляет приблизительно 1—НДмм. Уменьшенная разновидность этого 26-литерного типа с лампочками накаливания изготовляется в виде Ш. м. числового шифра с 10 знаками и предназначена для зашифровки и расшифровки чисел и для шифровки нормального, употребляемого для сокращения сообщений числового кода.

Пишущие Ш. м. по конструкции похожи на обыкновенные электрич. пишущие машины с добавлением многократного переключателя, аналогичного изображенному на фигуре 2, посредством переключения которого можно зашифровывать, расшифровывать или же писать нормальным шрифтом. Скорость письма составляет 250 букв в мин. Для подсчета числа

Фигура 4.

написанных знаков предусмотрен счетный прибор, к-рый при писании нормального текста автоматически выключается. Нормальный текст машина пишет нормальным шрифтом с обычными промежутками между словами; шифрат, напротив, состоит только из малых букв и автоматически подразделяется на группы по 5 букв в каждой и по 10 групп в строчке, т. ч. даже искаженные шифрованные тексты м. б. расшифрованы. Если хотят писать шифр и одновременно в целях контроля нормальный текст, то это можно делать двумя электр ич. пишущими машинками, установив соответственную связь с шифровочным прибором. Так, Ш. м., изображенная на фигуре 1, приспосабливается для дачи электрич. сигналов; тогда одна пишущая машина, соединенная с нормальной клавиатурой, пишет нормальный текст, в то время как .другая принимает шифрат. Вместо пишущей машины можно присоединять и другие аппараты с клавиатурой, например счетные машины.

Можно превратить в Ш. м. также пишущую машину типа Миньон, имеющую печатающий валик, устанавливаемый на требуемую букву при помощи особого указателя, передвигаемого вручную т. о., чтобы он стоял против данного знака на особой литерной доске; достигается это превращение путем разделения литерной доски на переставляющиеся ряды букв (ф-ка пишущих машин «Европа» в Эрфурте запатентовала это устройство, но не пустила в

производство). При перестановке отдельных буквенных рядов буквы на литерной доске больше не совпадают со знаками на буквопечатном валике. Следует еще упомянуть о Ш. м. для составления сокращенных шифра.тов, например для телеграфных сообщений, которые превращают образования из цифр или букв, состоящие более чем из 5 знаков, в максимально пятизначные.

Стенографирующие, или стено-т и п н ы е, машины должны давать возможность фиксировать^ с максимальной быстротой

диктант, речи и переговоры. Перед стенографией от руки они помимо большей пропускной способности имеют еще преимущество ясного и равномерного письма. Буквенные стенограммы могут для перевода сразу же передаваться дальше лицам, которые знакомы с соответствующей машинной стенографией, или, при деловых

Большая скорость письма объясняется одновременным ударом по нескольким клавишам, сокращением количества знаков в словах согласно определенным правилам, печатанием на движущейся бумажной ленте при записи речи и отпаданием всякого переключения. Разли чают стенотипные машины, печатающие исключительно или преимущественно латинские заглавные буквы, и машины, работающие настоящими стенографскими знаками. Первые попытки к конструкции стенографирующих машинок имеют уже столетнюю давность. Первой пригодной машинкой была «Михела», которая работала шестью клавишами и знаками и долгое время употреблялась в итальянском парламенте. Из современных машин достигла больших успехов французская стенотипная машина сист. Гранжана (фигура 5). Она имеет 21 клавишу, причем отдельные знаки имеют одно или несколько значений (фигура 6; в действительности обозначения клавиш на машинке отсутствуют). На левой стороне клавиатуры помещены согласные, встречающиеся в начале слов, посредине и справа—гласные, на крайней правой стороне—согласные, встречающиеся в конце слов (применительно к данному, например французскому языку). Метод письма—фонетический и слово или часть его обозначаются обычно тремя буквами, занимающими одну строку. Механизм стенотипной машины Гранжана изображен схематически на фигуре 7. При нажатии на клавишу а конец ее поворачивает соответ^ ственный буквенный рычаг с; все рычаги двигаются в вертикальной плоскости рядом, и т. о. можно отпечатать разом несколько букв в одной строке.

Одновременно при нажатии опускается рамка b, поднимающая храповой механизм, переводящий после освобождения клавиш валик d с бумажной лентой на I« одну строчку. Благодаря такому L——1—** устройству становится возмож- _Фиг>ным отпечатывайте при каждом ударе целого слога или слова. Письмо принимается на узкую, приблизительно в 40 миллиметров ширины ленту, которая при каждом ударе клавиши продвигается вперед в вертикальном направлении на одну строчку. Машина сист. Гранжана пишет бесшумно; ее пропускная способность составляет 410 франц. или 350 немецких слогов в мин. На фигуре 8 показан образец стенограммы, написанной на машине Гранжана. Аналогично работает машинка фирмы Диктатайп Шортханд - Компани. Она пользуется большим количеством букв и чисел и поэтому имеет двойное переключение (посредством перестановки высоты литерного рычага). Распределение клавиш по· отношению к избранным буквам и их взаимное расположение следует естественно приспособлять к особенностям данного языка. Чтобы сделать стенографирующую машинку более широко применимой, имеются комбинированные конструкции нормально пишущей и стенографирующей машины вместе. Таким типом является машина Ураниа-Стено с состоящей из 45 частей клавиатурой и с 90 знаками. При обыкновенной переписке она пишет только большими буквами. Стенографические знаки основываются на системе машинной стенографии Аутенрита. Чтобы избавить от необходимости изучать особое стенографирование от руки, д-р Кейнинг построил систему скорописи, одновременно пригодную и для пера и для машины, так что на машине Кейнинга пишут настоящими стенография, знаками. Первая машина его системы,«Стенотипа»,имела45 клавиш и 135 знаков; знаки с гласной «е» находились в основе, а

знаки с гласными «а» и «о» писались каждый с одним переключением. Новая «Стенотипа»имеет только 45 знаков и печатает знаки с гласными «а» и «о» в виде самостоятельных знаков, работает следовательно без переключения. Сконструированная также Кейнингом «Дублотипа» имеет на каждом литерном рычаге кроме стено-графич. зйака еще две обыкновенные печатные буквы и поэтому применима как для скорописи, так и для нормального письма. Быстрота писания (300—360 слогов) достигается сокращением часто встречающихся слов, начальных и конечных слогов и передачей сложных звуков одним знаком, так же как и применением двойной холостой клавиши, которую для промежутка между словами нужно ударять одновременно с последней буквой слова.

Лит.:¥ i g 1, Systeme des Chiffrierens, 1926; Furkel, Chiffrieren mit Maschinen und Geraten, 1927; Furkel, Krypfographische Parerga, 1929; Германская патентная литература. В. Линде (Германия).
