Шпульная машина

Шпульная машина, уточно-шпульная, — машина, применяемая для перемотки утка. В тех случаях, когда уток поступает из прядильной фабрики в ткацкую в мотках или на початках, не соответствующих по форме и размеру оборудованию, имеющемуся на ткацкой ф-ке, его перематывают на Ш. м. При этом применяют шпули (смотрите) картонные, деревянные или жестяные или же наматывают уток без шпули. Початок уточной пряжи, намотанный на шпулю, имеет утолщенную в середине и скошенную к верхнему концу шпули форму. С такого початка нить во время работы (в ткачестве) сходит с наружной стороны початка. При другом способе намотки (шлаух-ш) уток наматывается на голое веретено и в ткачестве сходит с внутренней стороны шпули, причем початок удерживается в челноке, упираясь наружной стороной о рубчатые стенки челнока. Этим способом наматывают низкие номера хл.-бум., шерстяной, джутовой и льняной пряжи. Этот способ намотки применяется реже, чем обычная намотка на шпулю.

До изобретения Ш. м. для перемотки утка применяли колеса для перемотки, которые и теперь еще находят применение в кустарном производстве, а также для перемотки не полностью сработанных шпуль. Шпули при этом надевают на горизонтальные веретена, намотка нити регулируется движением руки, другая рука приводит в движение веретено, вращая соединенное с ним колесо с рукояткой. Веретена на Ш. м. приводятся в движение благодаря трению о конические ролики; веретена для натяжения пряжи должен быть снабжены пружиной или на них должен действовать груз.

Расположение нити при намотке на початке производится нитеводителем. На фигуре 1 изображен чертеж веретена. Нитеводитель 1 при переменном движении вверх и вниз располагает нить по спирали разного наклона (конусная намотка). При медленном движении ните-водителя получается отлогая^ конуснаП намотка, при быстром движении пряжа наматывается на шпулю крутой конич. спиралью. При такой намотке более обеспечен правильный сход нити с початка при ткачестве. Обычно движение нитеводителя устанавливается так, что при подъеме он движется быстро, а при опускании медленно. По мере наматывания початка 2 ш поднимается вместе с веретеном 3 до тех Пор, пока четырехгранная часть веретена не выступит из блочка 4; намотка при этом прекращается, веретено берут с машины и снимают с него початок. Для получения початков разной длины приме- фигура i. няют веретена разных размеров. Натяжение нити во все время намотки одинаково, т. к. окружная скорость початка постоянна согласно ф-ле:

где п—число об/м., ν—скорость движения пряжи в м]ск, d—диам. початка. С увеличением движения уменьшается число оборотов.

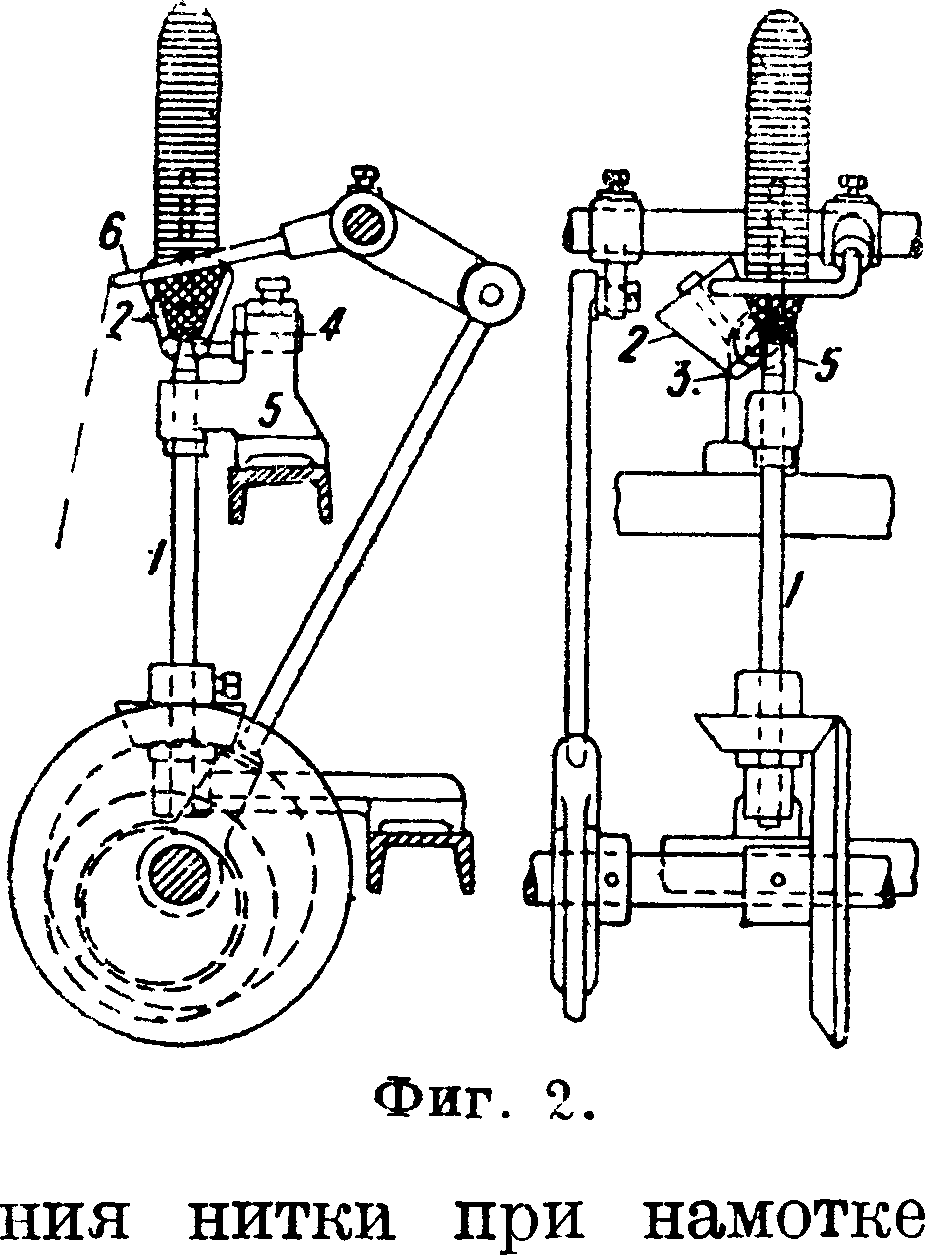

Намотка утка на шлаухшпули. Особенность Ш. м. этого типа состоит в том. что пряжа наматывается на голое веретено (фигура 2): 1—веретено с рубчиком на верхнем конце, 2—конусный ролик, укрепленный на стойке 3, цапфа которой 4 метров б. поворачиваема в головке 5, 6 — нитеводитель. Благодаря такому устройству ролик 2 метров б. установлен при любом наклоне к оси веретена.Степень крепости намотки зависит от большего или меньшего угла между стороной ролика и осью веретена. Скорость движе-должна находиться в соответствии со скоростью передвижения нитеводителя; слишком быстрое движение его вверх и вниз оказывает вредное влияние на качество нити, поэтому в некоторых системах машин нитеводитель делают неподвижным, а веретено движущимся вверх и вниз. Строят также Ш. м., на которых веретена (не-передвигающиеся) расположены горизонтально и каждое снабжено отдельной шестеренной передачей, помещенной в металлич. коробке, заполненной маслом. Число оборотов веретена 2 500—4 000 в мин. Скорость намотки нити 125—200 м[мин.

Ш. м. для перемотки шелка отличаются от других систем по своему устройству. При намотке шелка одновременно наматывается на шпулю несколько нитей, которые не должен быть между собой перекручены и при ткачестве должны ложиться параллельно. В виду того что при сходе со шпули во время тканья при каждой обороте вокруг оси шпули параллельно лежа-

щие нити перекручиваются, то им дают предварительное кручение в противоположную сторону, равное по числу оборотов тому, к-рое получается при сходе со шпули. Веретено 1 (фигура 3) с насаженной на него шпулей движется вверх и вниз благодаря эксцентрику 2 и рычагу 3. Соединенный с планкой 4 нитеводитель 5 метров б. устанавливаем т. о.,чтобы получались шпули, б. или м. туго намотанные. Шпули, с которых сматывается шелк, снабжены прибором, останавливающим веретено при обрыве нити, при этом стержень 6 с глазком опускается и поворачивает стержень 7, причем с него соскакивает вследствие действия груза 8 рычаг; другой конец рычага, при этом поднимаясь, разъединяет фрикционную передачу и останавливает веретено 1.

Фигура 3.

Лит.: Technologie d. Textilfasern, hrsg. v. R. Herzog, В. 2, T. 2, В., 1927. Н. Арманд.
