Штангенциркуль

Штангенциркуль, раздвижной измерительный инструмент (шкальный прибор), дающий непосредственное цифровое значение измеряемой величины. 1) Штангенциркуль служит для определения наружных линейных размеров деталей или изделий; прибор состоит (фигура 1)

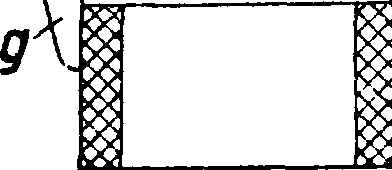

из масштабной линейки а с наглухо соединенной с ней нож- кой Ь и движка с с ножкой I. В движке вырезано отверстие со скошенной кромкой, на которой нанесен нониус. Движок может быть передвинут по масштабной линейке и закреплен посредством винта Тс в любом месте. С обратной стороны масштабной линейки имеется паз, в к-ром помещается узкая линейка f, соединенная наглухо с движком. При сведенных вплотную ножках b и I нуль нониуса и нуль масштабной линейки совпадают. Части д ножек служат для снятия внешних размеров, части р—внутренних. Линейка f предназначается ДЛЯ замера глубины отверстий. л. Лебедев.

2) III. (фигура 2) применяется также для измерения и откладывания на плане больших расстояний. Обыкновенный циркуль может измерить или отложить линию-15—17 см, причем

уже в этом случае иголки циркуля будут давать накол, наклонный к плоскости чертежа, вследствие чего понижается точность отложения или измерения. Ш. свободен от этого недостатка, так как перпендикулярность накола точки им сохраняется для любого расстояния. Прибор состоит из полой с довольно толстыми стенками штанги (рычага) квадратного или многогранного сечения. По штанге движутся две обоймы, из которых одна А находится на конце штанги, а другая В перемещается вдоль всей штанги. К обоймам привинчиваются ножки циркуля, которые в случае надобности можно заменять другими или в которых можно менять иголки, вставить рейсфедер или карандаш. Обойма А имеет зажимный винт Е и микро-ме^ренный К, позволяющий брать Ш. вполне точно доли миллиметров. Обойма В имеет также зажимный винт JD. Длина штанг в Ш. бывает различная в зависимости от целей применения, но не меньше 1 метров Для удобства пользования Ш. штанга делается составной. В последних моделях Ш. на верхней поверхности штанги наносятся сантиметровые и миллиметровые деления, а на обойме В наносится нониус. При таком устройстве Ш. совмещает в себе циркуль и нормальную меру. У менее совершенных моделей Ш. одна крайняя обойма А скрепляется наглухо со штангой, а в подвижной имеется волосной винт (заменяет микрометренный), при помощи которого эта обойма может получать весьма незначительные перемещения. Пользование Ш. состоит в следующем: желая взять с масштаба или с плана нек-рую длину, отпускают зажимные винты обеих обойм А и В и двигают обойму В по штанге рукой до тех пор, пока расстояние между остриями ножек не будет приблизительно равно откладываемому или измеряемому. Закрепив зажимные винты, ставят ножку обоймы В на один из концов линии и, вращая микрометренный винт К, подводят острие ножки обоймы А точно к другому концу линии.

3) Подобного же устройства Ш. применяются в чертежных работах для вычерчивания окружностей большого диаметра.

Лит.: Курс геодезии, под ред. Ф. Красовского, ч. 1, Москва, 1930; Витковский В., Топография, 3 издание, Москва, 1928; Соловьев С., Курс низшей геодезии, Москва, 1914; Орлов П., Курс геодезии, 2 издание, Москва, 1929: его ш е, Справочник низшей геодезии, 8 издание, Москва, 1930; Б и к А.—Ч е-ботарев А., Учебник низшей геодезии, 9 издание, Москва—Ленинград, 1928. В. Платон»
